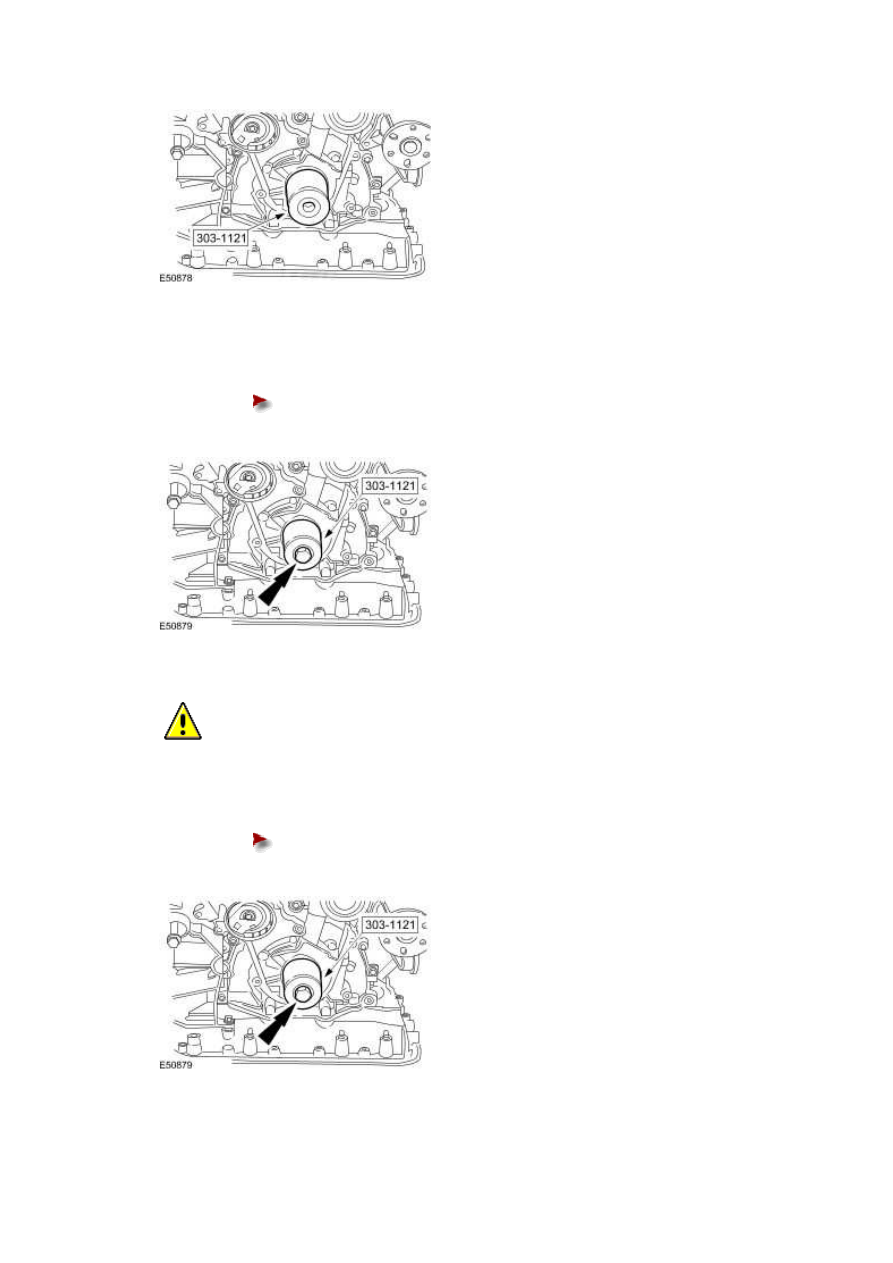

6 . Using the special tool, fully install the crankshaft front seal.





Install the crankshaft pulley retaining bolt.











7 .

  CAUTION: The crankshaft pulley retaining bolt must not be re-used.



Remove the special tool.





Remove and discard the crankshaft pulley retaining bolt.











8 .

  CAUTION: The crankshaft pulley retaining bolt must not be re-used.





  CAUTION: The crankshaft pulley retaining bolt must be tighten in two stages.



Install the new crankshaft pulley retaining bolt.





Stage 1: Tighten to 100 Nm.







Stage 2: Tighten to 90 degrees.











9 . Remove the special tool.

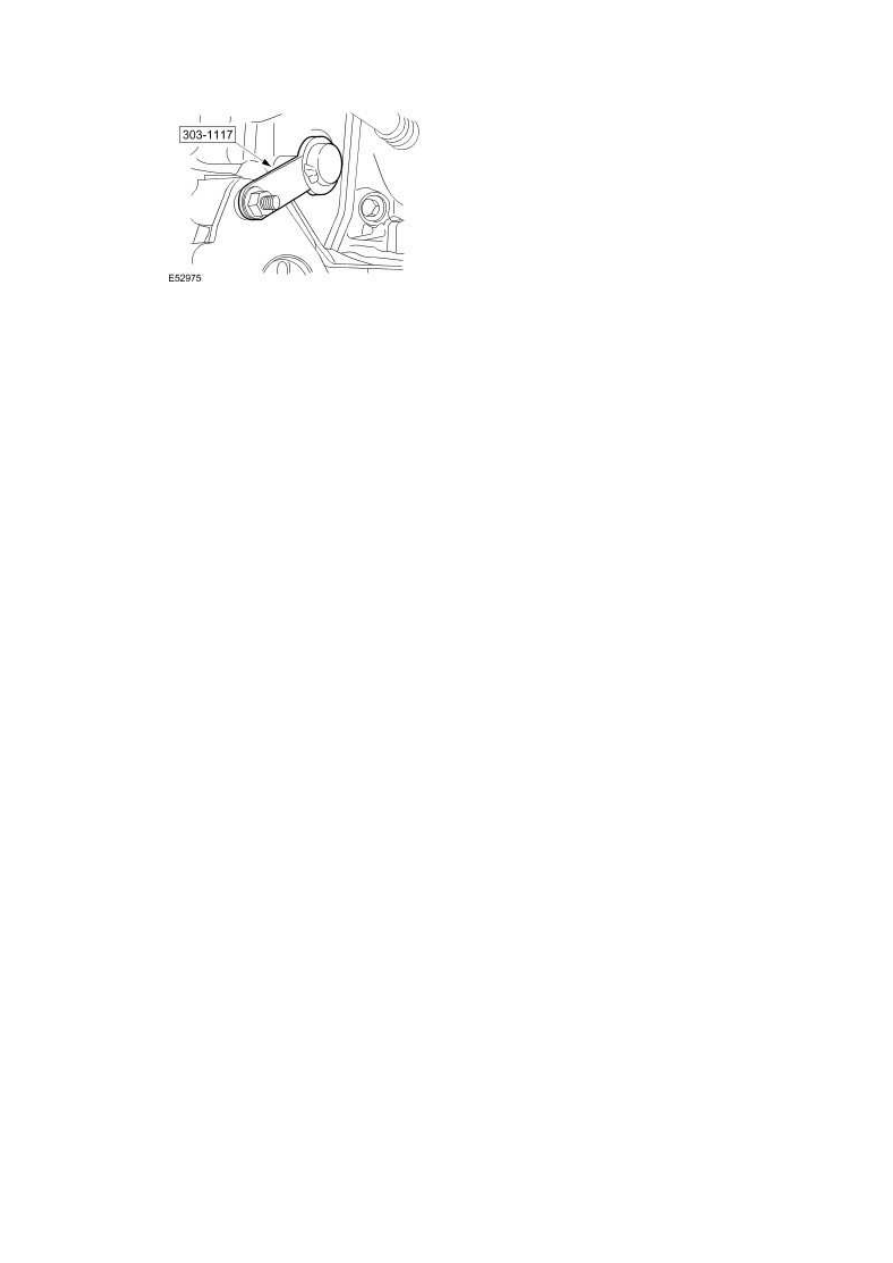

10 . Install the special tool.

www.







11 . Install the starter motor.

For additional information, refer to Starter Motor - 2.7L Diesel (86.60.01)





12 . Install the timing belt.

For additional information, refer to Timing Belt







Crankshaft Rear Seal (12.21.20)

Removal



1 . Remove the crankshaft position (CKP) sensor ring.

For additional information, refer to Crankshaft Position (CKP) Sensor Ring

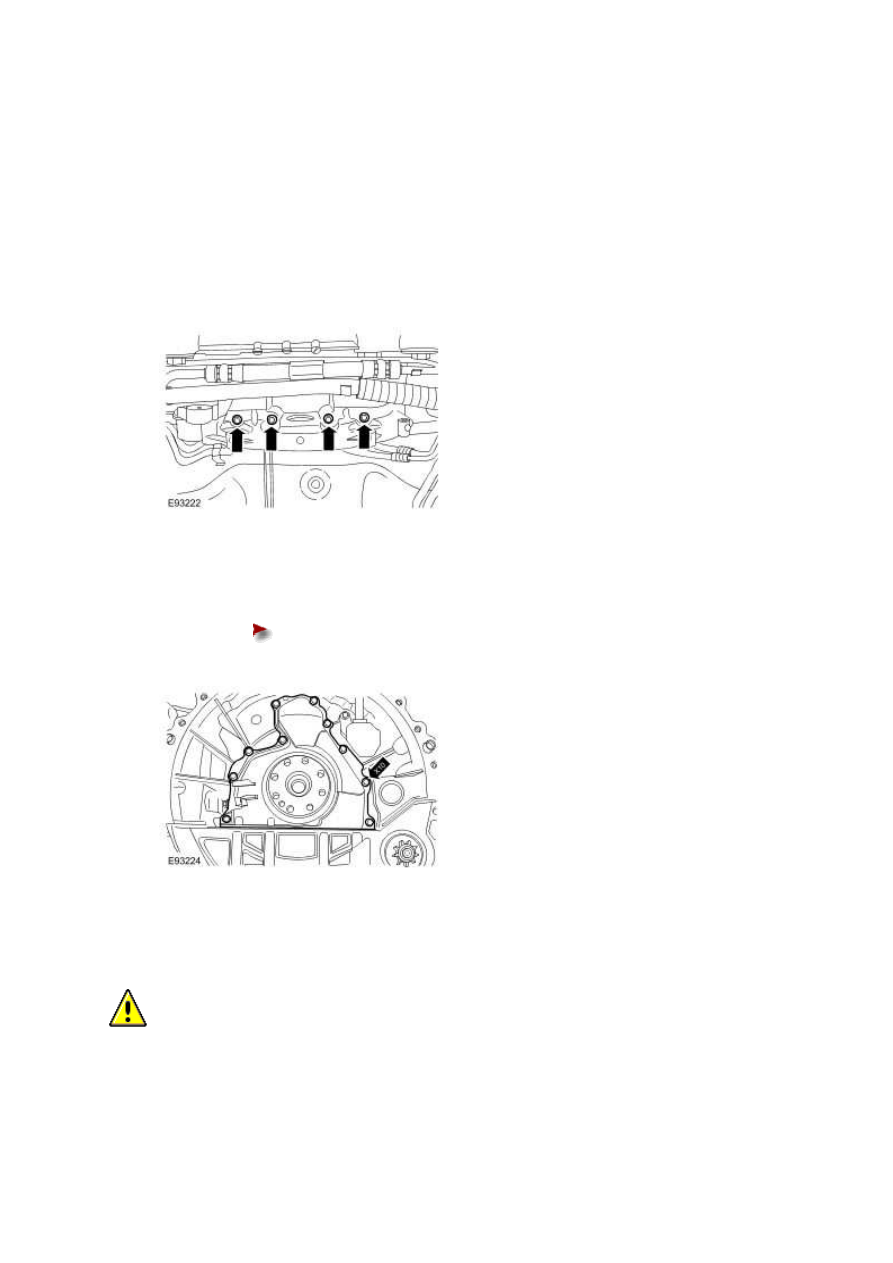

2 . Remove the crankshaft rear seal retaining bolts.







3 . Remove the crankshaft rear seal.





Remove the retaining bolts.











Installation

  CAUTION: Make sure the crankshaft rear seal is installed correctly.
