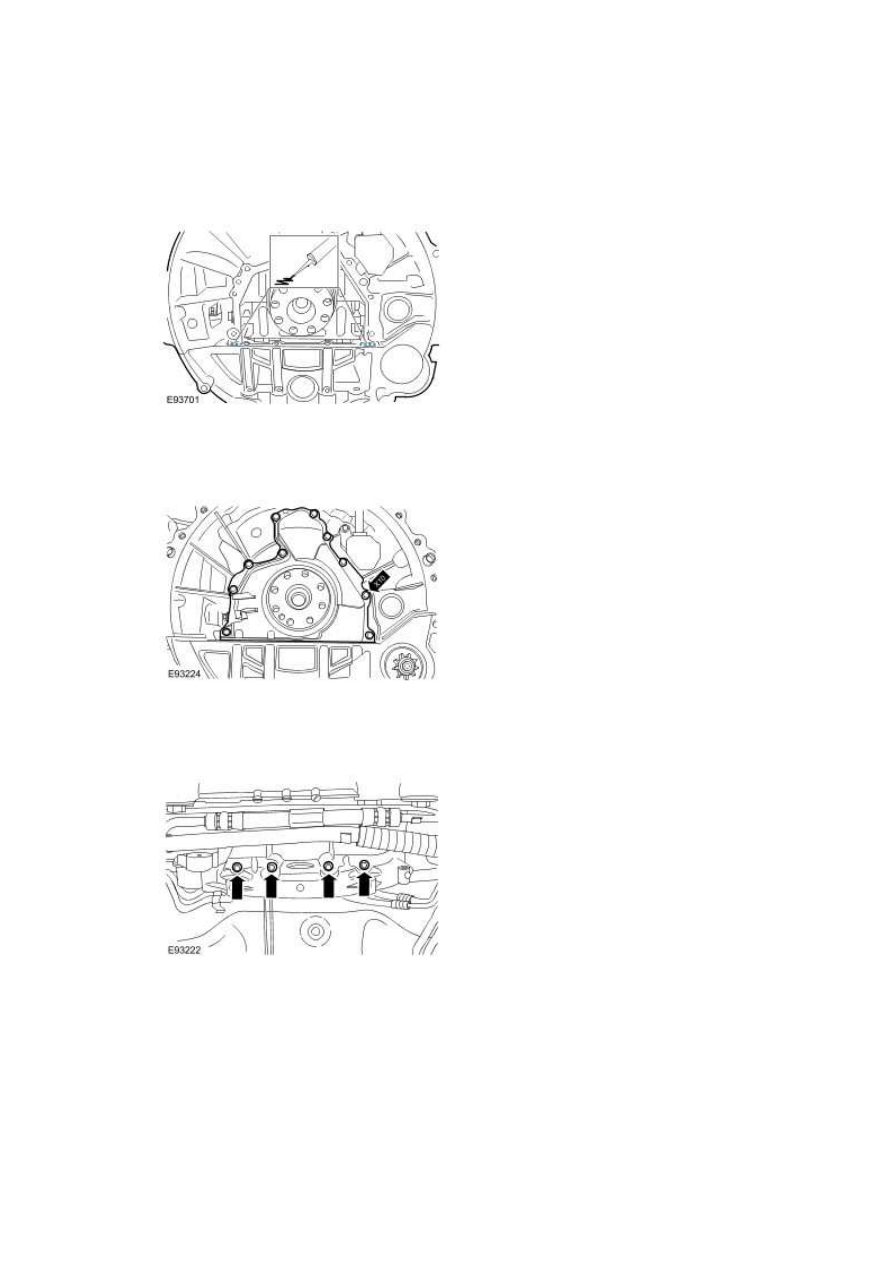

Make sure the crankshaft rear seal mating faces are clean and dry.



Apply a 8 mm bead of sealant to the cylinder block in the areas shown.

For additional information, refer to Specifications







2 . Tighten to 10 Nm (7 lb.ft).







3 . Tighten to 10 Nm (7 lb.ft).







4 . Install the CKP sensor ring.

For additional information, refer to Crankshaft Position (CKP) Sensor Ring







1 . NOTE:

Crankshaft Vibration Damper (12.21.09)

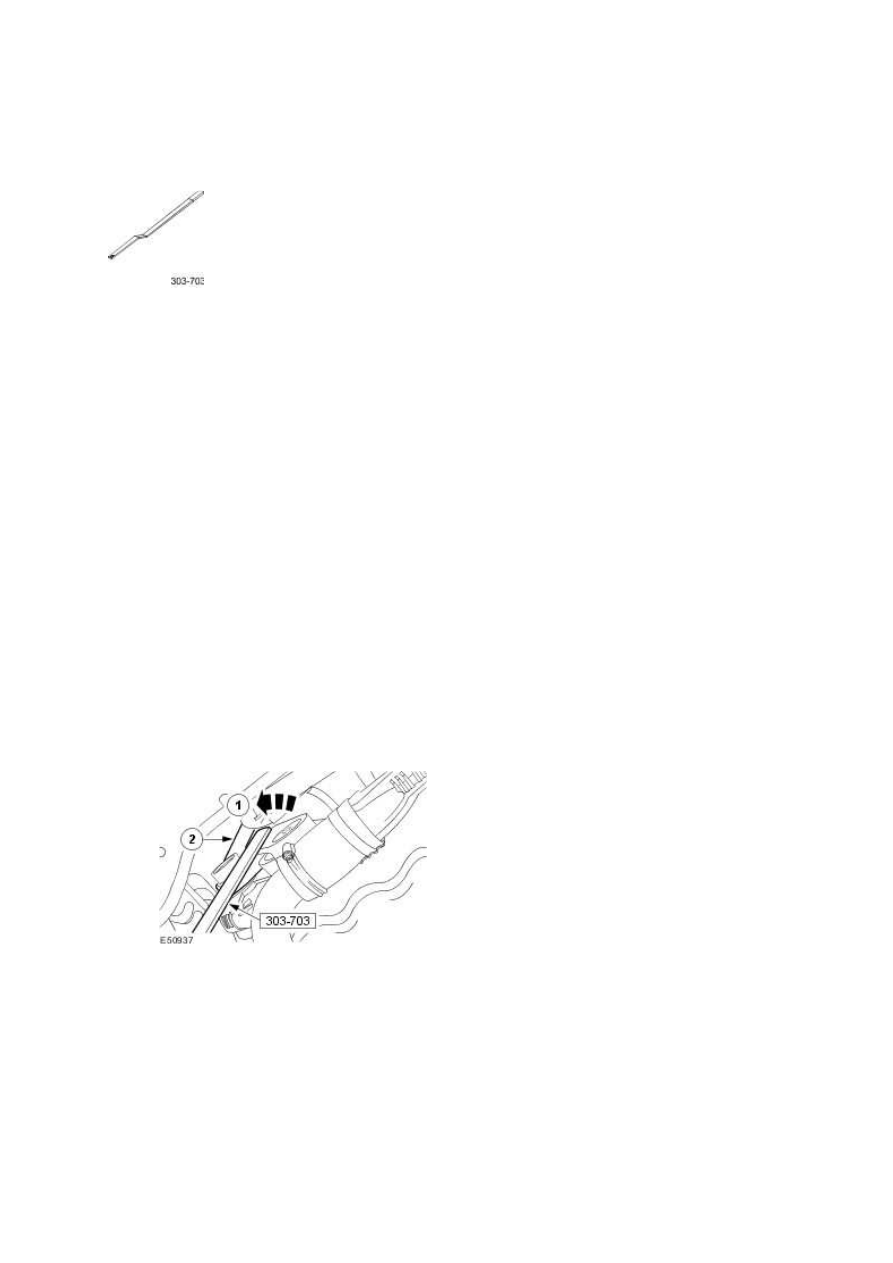

Special Service Tools





Accessory belt detensioner

303-703

Removal



1 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





2 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





3 . Detach the accessory drive belt.



1) Using the special tool, rotate the belt tensioner counter clockwise.





2) Detach the accessory drive belt.

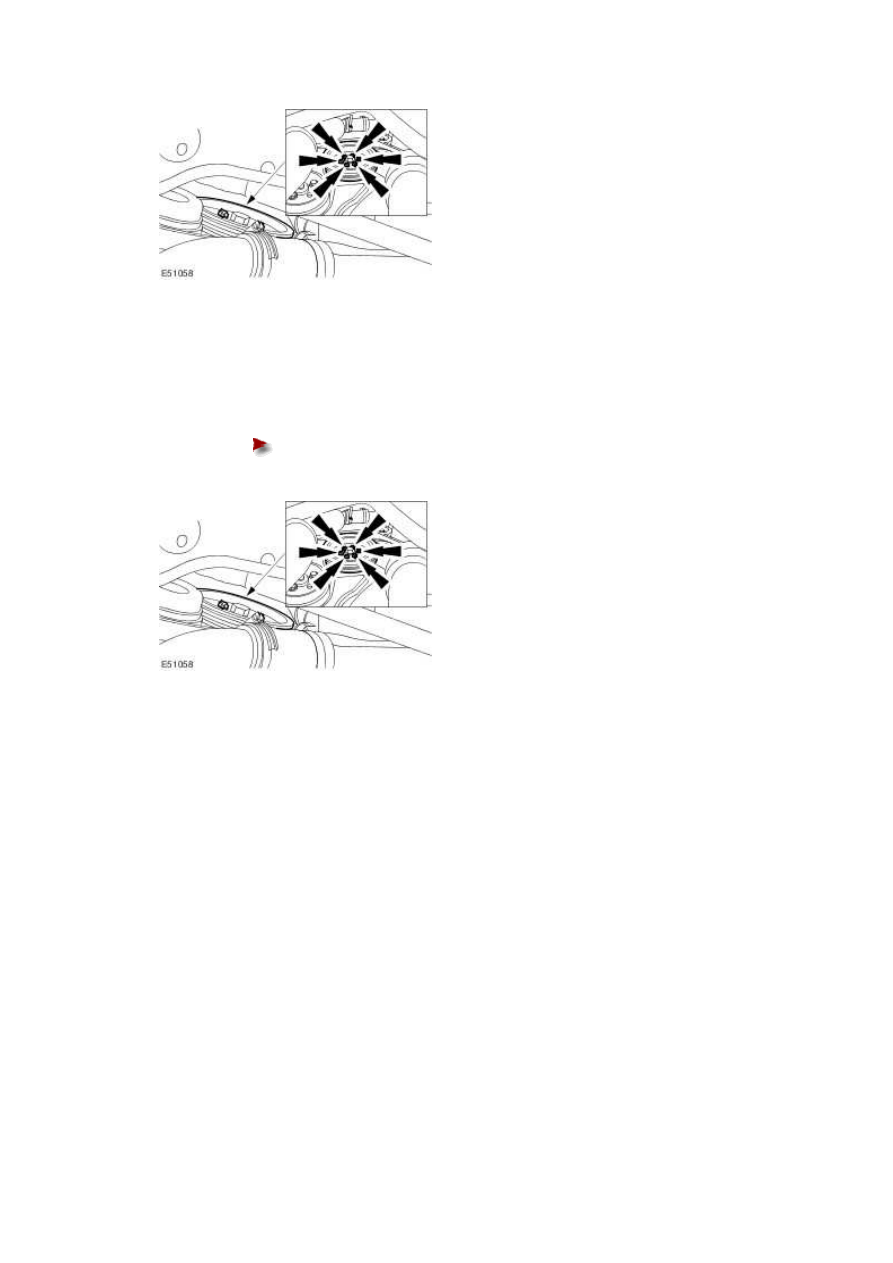

4 . Remove the crankshaft vibration damper.

www.







Installation



1 . To install, reverse the removal procedure.





Tighten to 14 Nm.













Cylinder Head LH (12.29.02)

Removal



1 . Remove the left-hand camshafts.

For additional information, refer to Camshafts LH (12.13.19)





2 . Remove the exhaust manifold.

For additional information, refer to Exhaust Manifold LH (30.15.55)

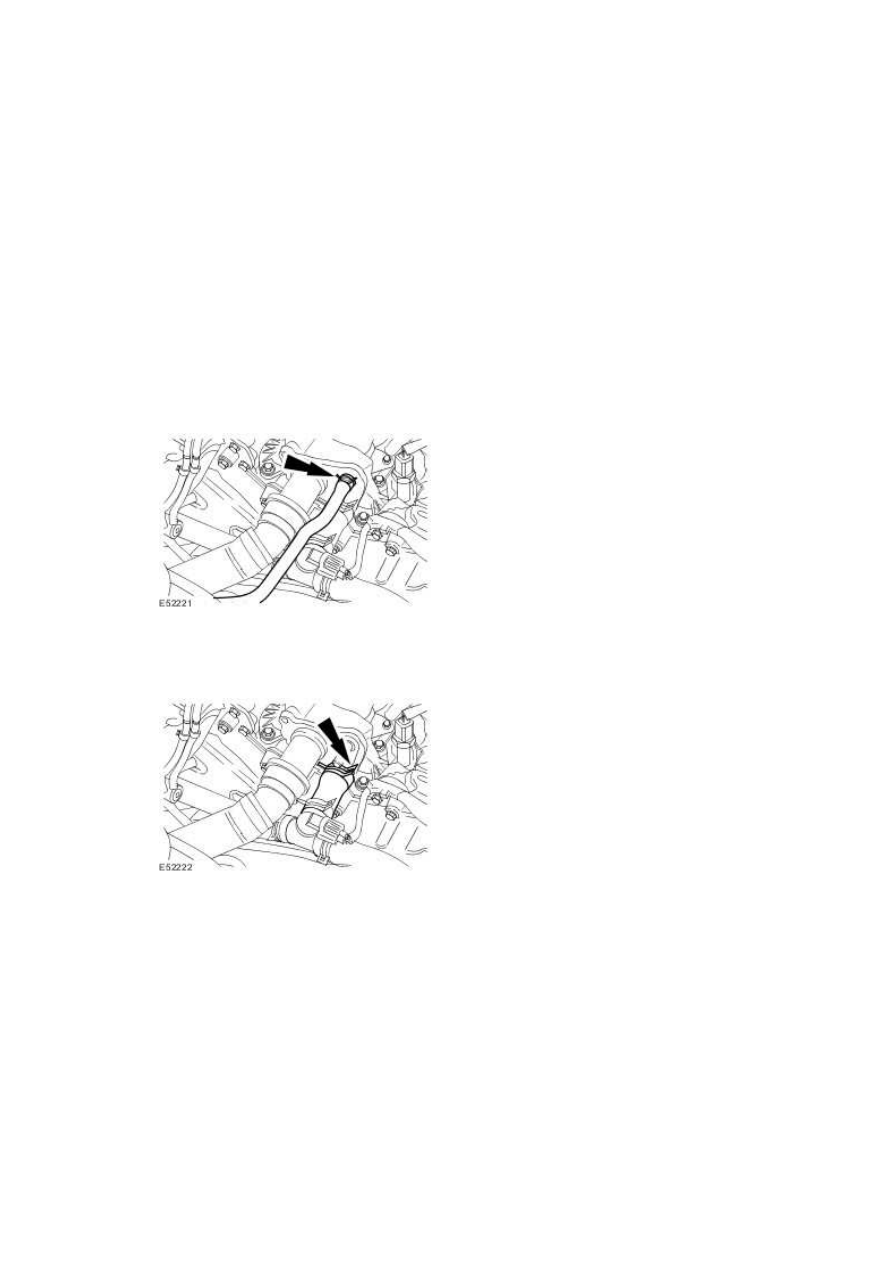

3 . Detach the expansion tank hose from the cylinder head coolant outlet assembly.







4 . Detach the engine coolant hose from the cylinder head coolant outlet assembly.







5 . Detach the radiator top hose from the cylinder head coolant outlet assembly.
