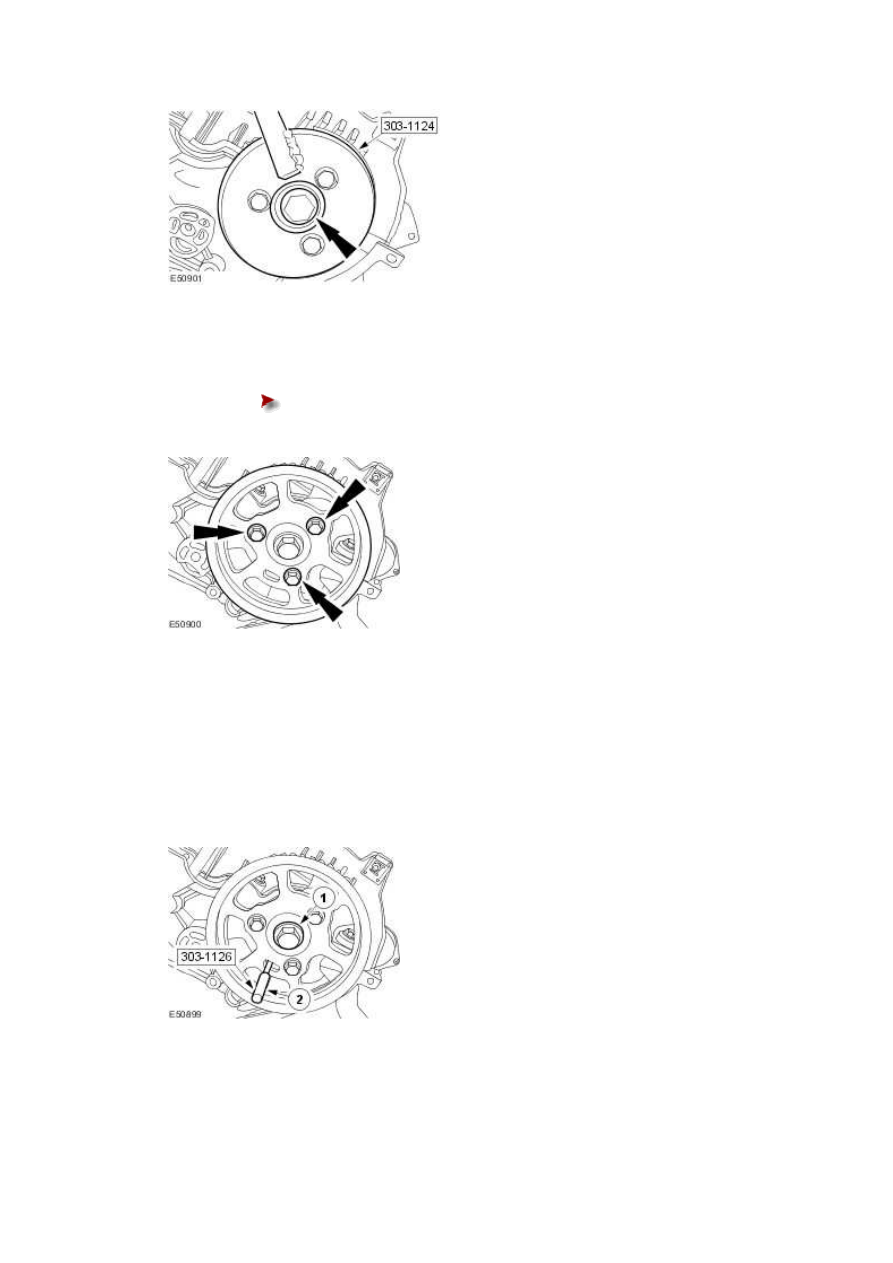

38 . Install the camshaft sprocket.





Install the camshaft sprocket retaining bolts.











39 . Install the special tool.



1) Retain the camshaft sprocket.





2) Install the special tool.











40 . Install the timing belt.

For additional information, refer to Timing Belt

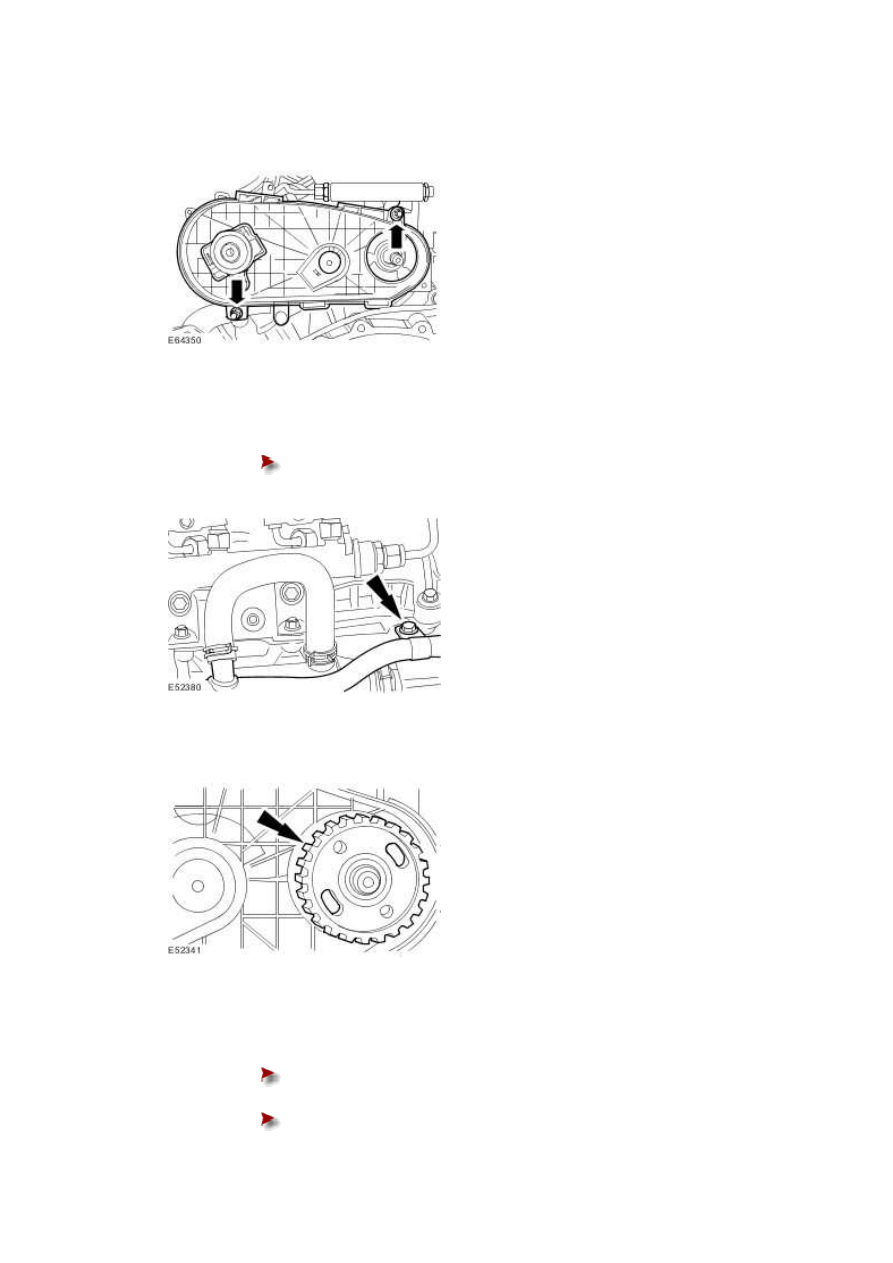

41 . Install the fuel injection pump belt rear cover.







42 . Attach the EGR coolant inlet tube.





Tighten to 10 Nm.











43 . Install the fuel injection pump pulley.







44 . Install the retaining nut.





Using the special tool, retain the fuel injection pump pulley.







Tighten to 50 Nm.



www.









45

.



  CAUTION: A new camshaft seal is supplied with an transit sleeve that must not be

removed until the camshaft front seal is fully installed. Failure to follow this instruction

may result in damage to the vehicle.





  CAUTION: Do not use any lubricant on the seal, the transit sleeve or the camshaft.

Failure to follow this instruction may result in damage to the vehicle.





NOTE:





Make sure all components are clean and dry.



Using the special tool, install the camshaft rear seal.





Remove and discard the transit sleeve.

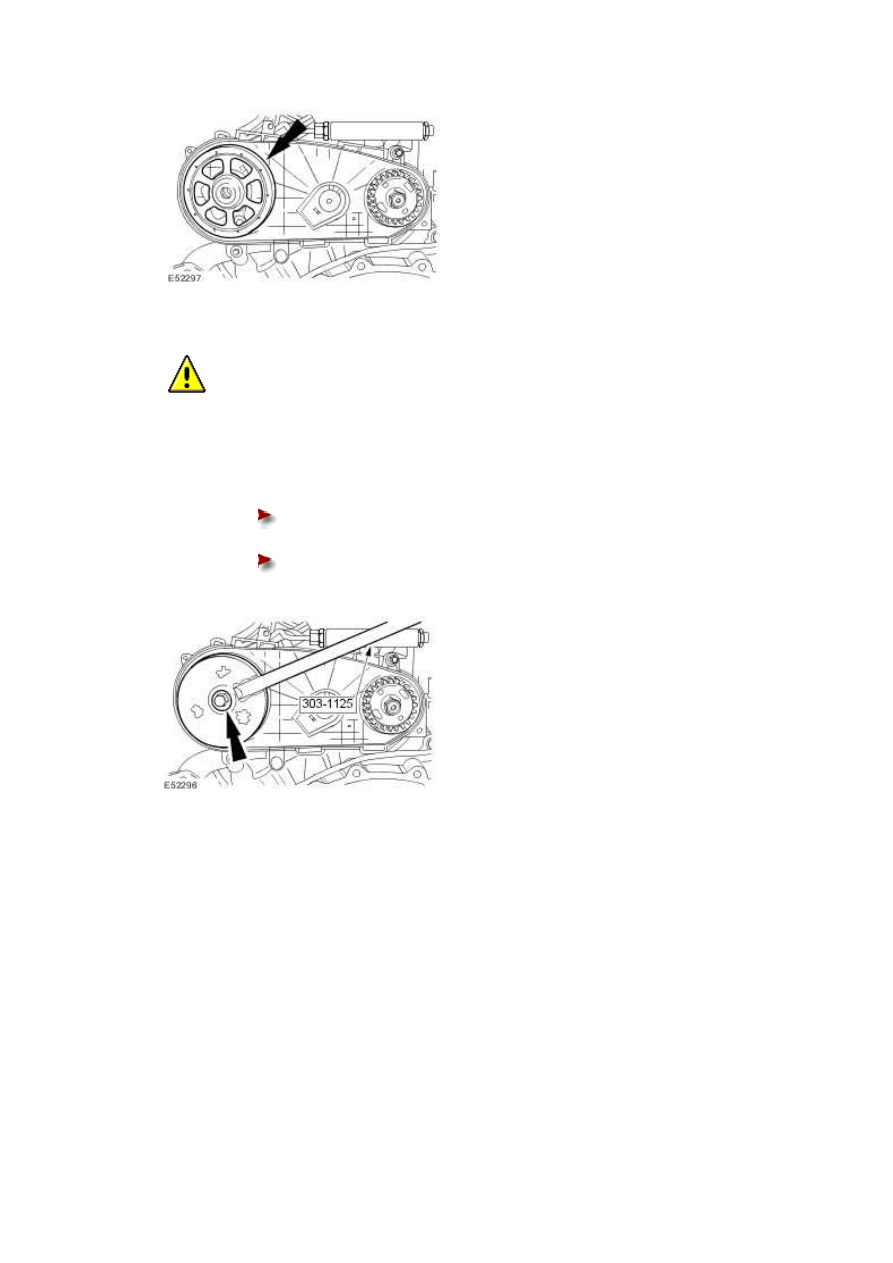

46 . Install the camshaft rear pulley.







47

.



  CAUTION: The camshaft pulley bolt must be tightened in two stages. Failure to

follow this instruction may result in damage to the vehicle.

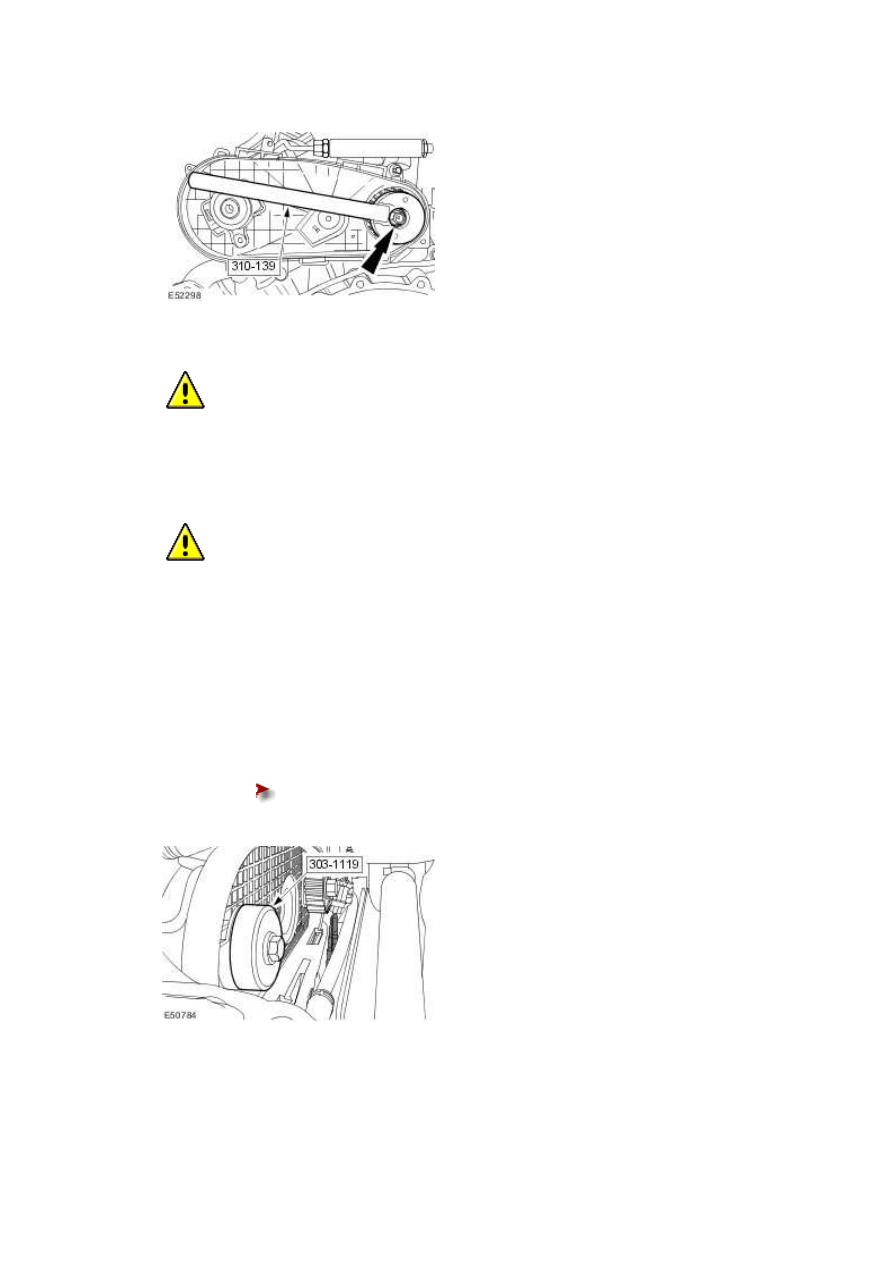

Using the special tool, install the camshaft rear pulley retaining bolt.





Stage 1: Tighten to 80 Nm.







Stage 2: Tighten to 90 degrees.











48 . Install the fuel injection pump belt.

For additional information, refer to Fuel Injection Pump Belt
