Jaguar XJ (X350). Manual - part 539







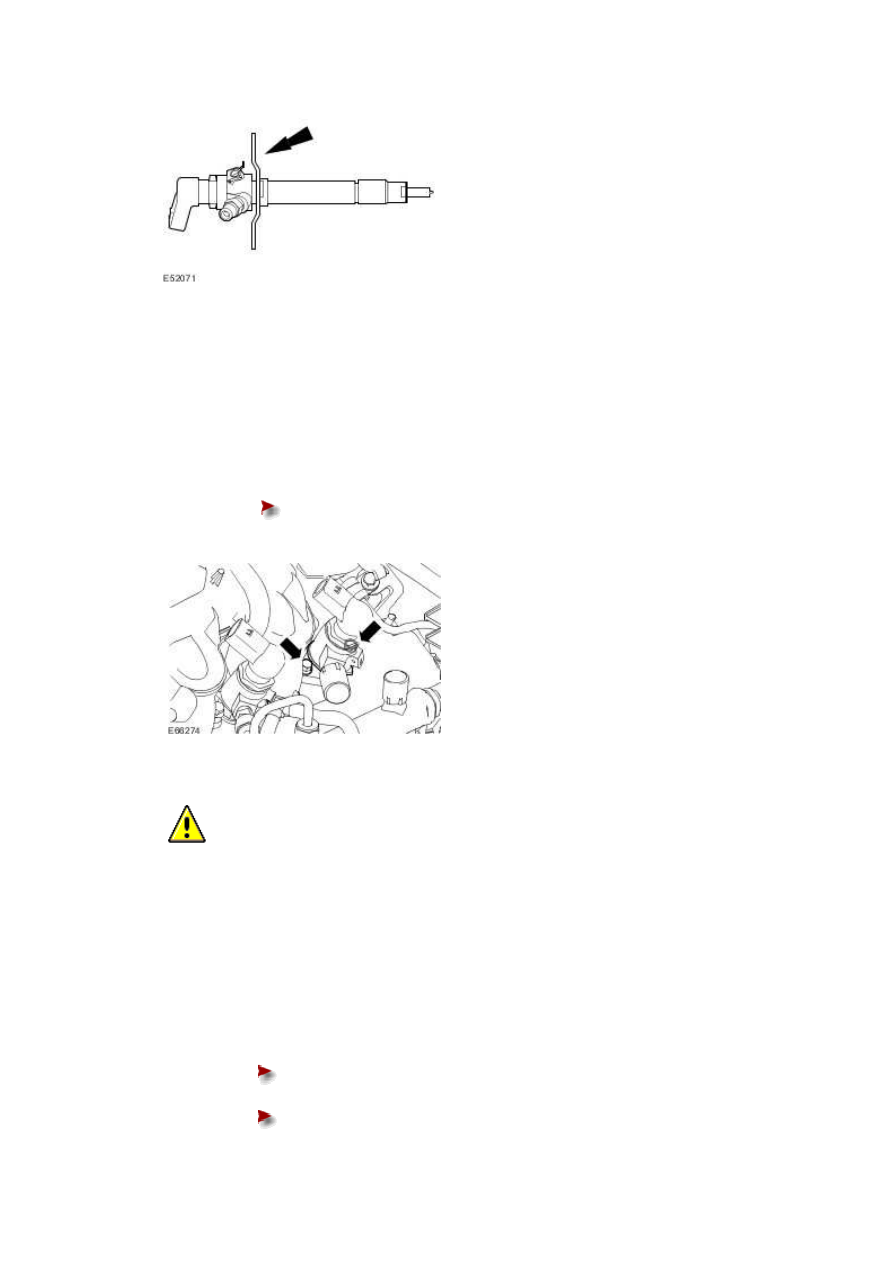

16 . NOTE:





Left-hand rear injector shown, left-hand center and front similar.



Install the fuel injector.





Tighten to 10 Nm.











17

.



  CAUTION: Make sure the fuel return line retaining clip is correctly installed to the

fuel injector before installing the fuel return line.





NOTE:





Left-hand rear injector shown, left-hand center and front similar.



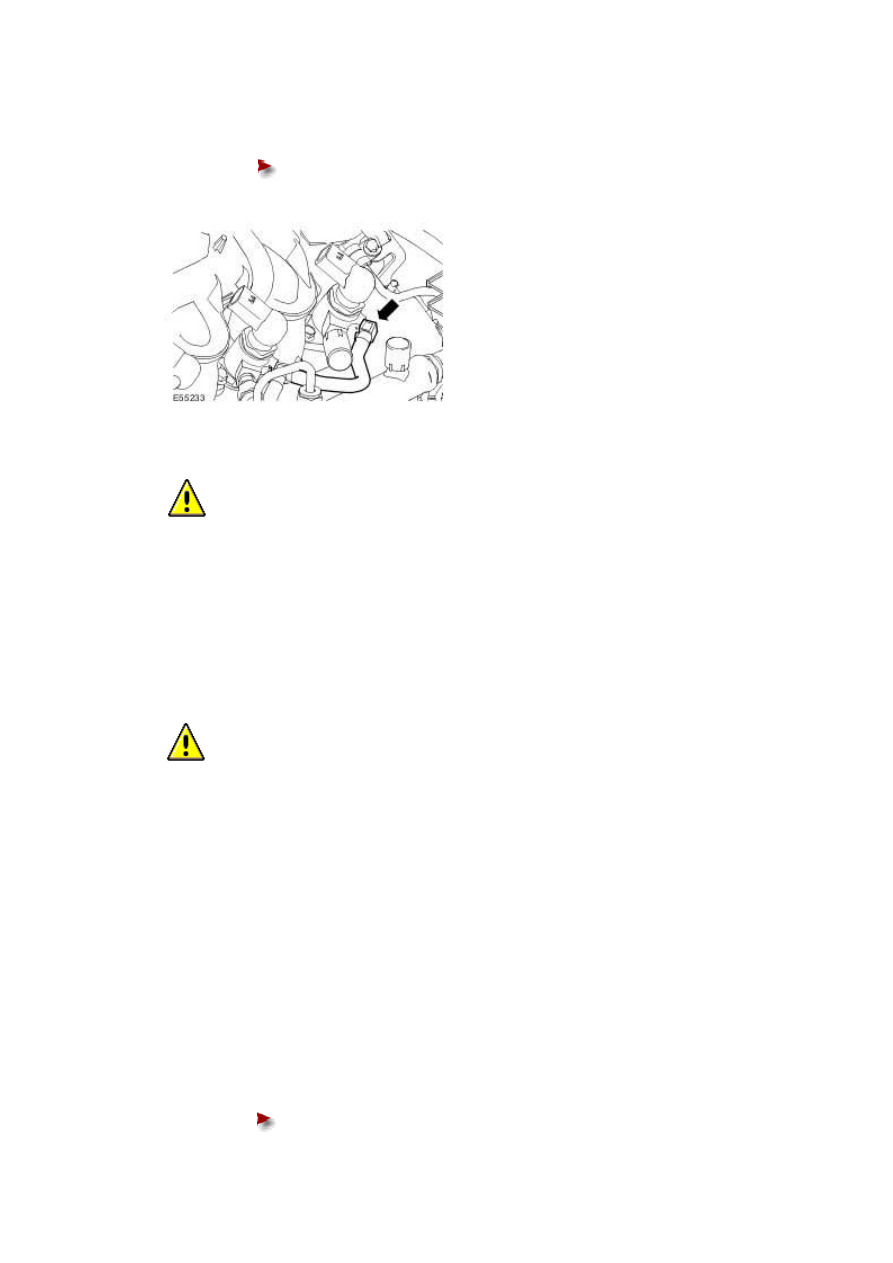

Connect the fuel return line to the fuel injector.





Visually inspect the fuel return line O-ring for damage.







Apply a light coating of petroleum jelly to the fuel line return line O-ring

seals.







Connect the fuel return line to the fuel injector.











18

.



  CAUTION: Do not allow the unions to hit the olive ends of the high-pressure fuel

supply line as this may damage the ends of the line and allow foreign matter enter the

fuel injection system.





Position the high-pressure fuel supply line as near to the final installation position as possible

and then remove and discard the blanking plugs from the high-pressure fuel supply line.







19

.



  CAUTION: Maintain pressure on the high-pressure fuel supply line to keep the

olives in contact with the fuel injectors and the fuel rail cones while installing the unions.





NOTE:





Install the high-pressure fuel supply lines to the fuel rail end first followed by the fuel

injector end.





NOTE:





Left-hand shown, right-hand similar.



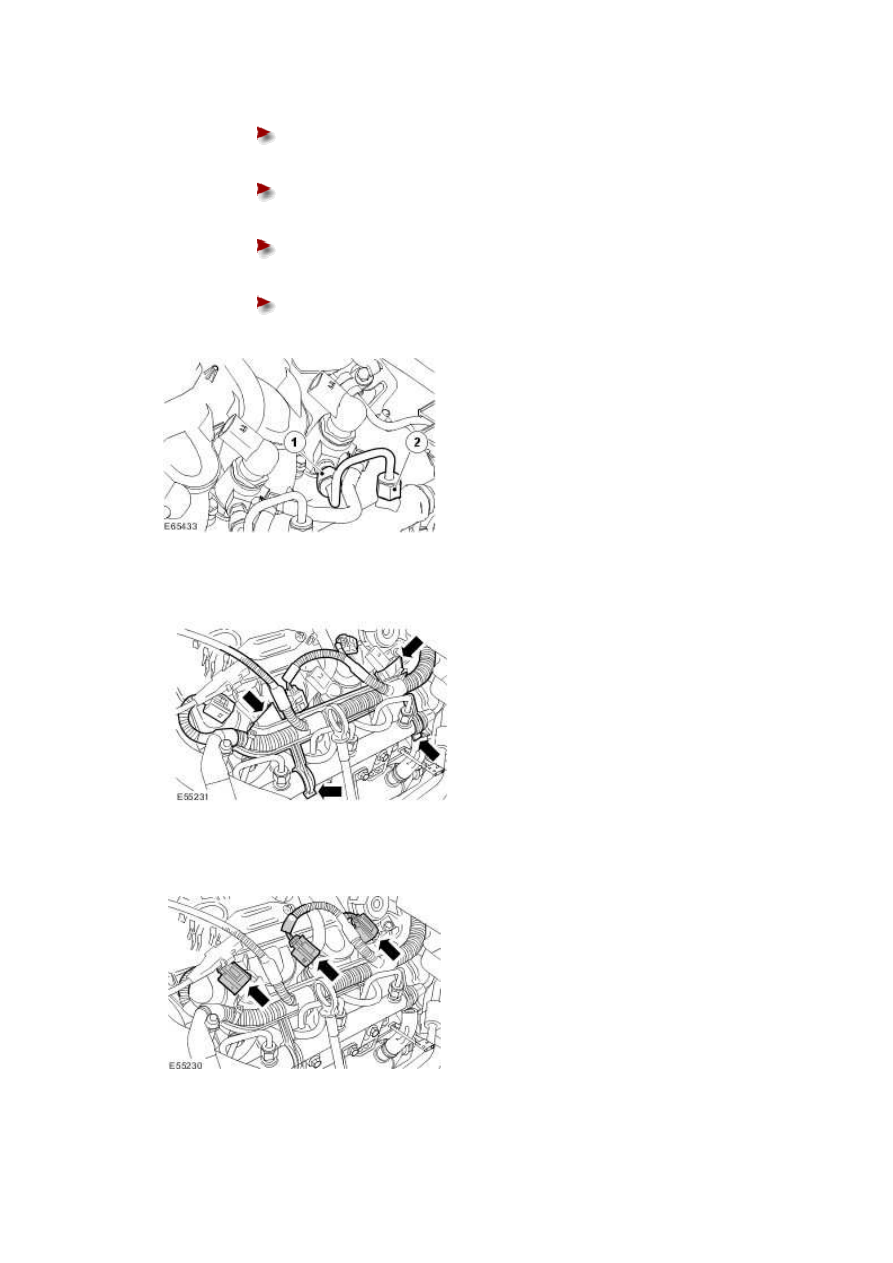

Install the new high-pressure fuel supply line.





Tighten the high-pressure fuel supply line in the sequence shown:



www.





Tighten the high-pressure fuel supply line union 1 to fuel injector to 15

Nm.







Tighten the high-pressure fuel supply line union 2 to fuel rail to 15 Nm.







Tighten the high-pressure fuel supply line union 1 to fuel injector to 30

Nm.







Tighten the high-pressure fuel supply line union 2 to fuel rail to 30 Nm.











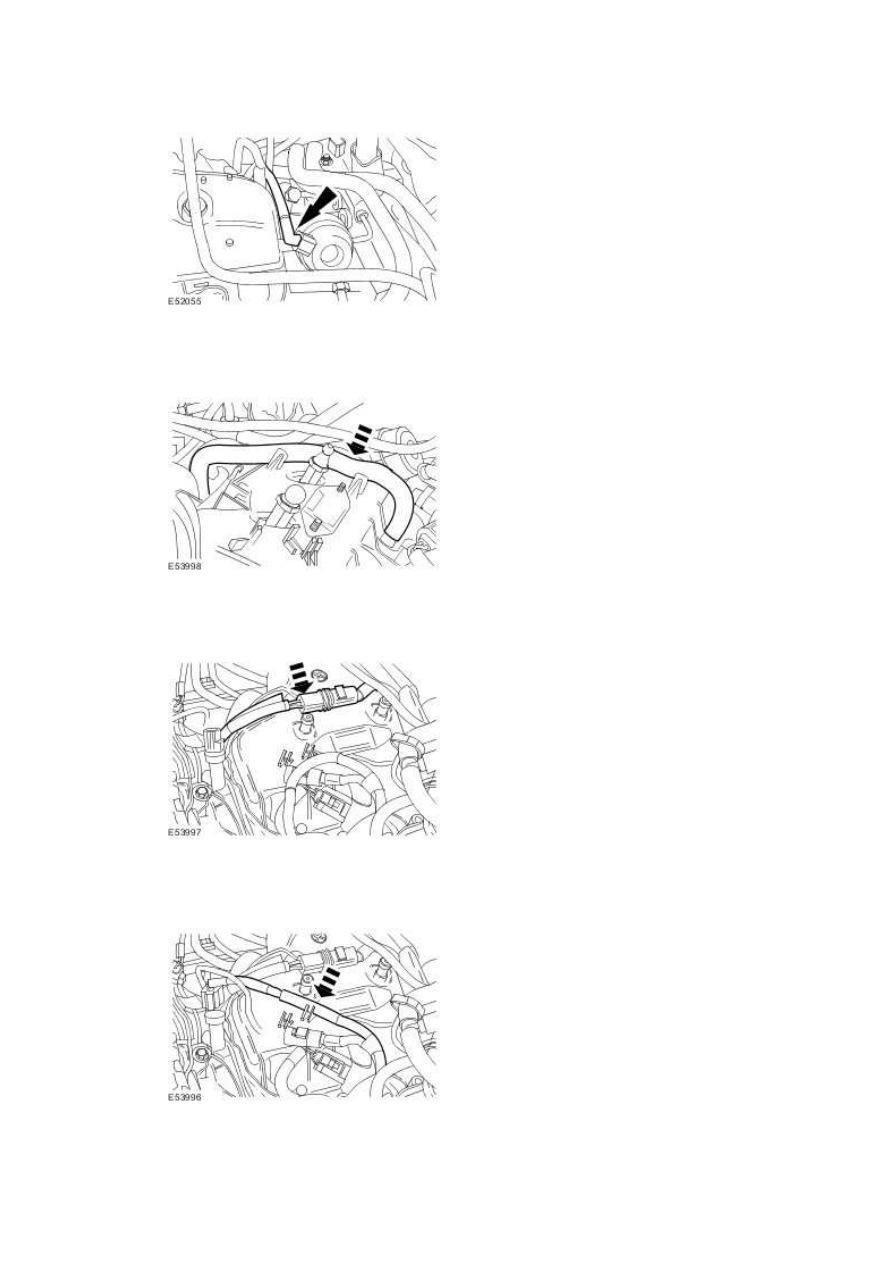

20 . Attach the fuel injection wiring harness.







21 . Connect the fuel injector electrical connectors.







22 . Connect the vacuum hose.







23 . Attach the engine breather hose.







24 . Attach the glow plug electrical connector onto the left-hand valve cover.







25 . Attach the engine harness.
