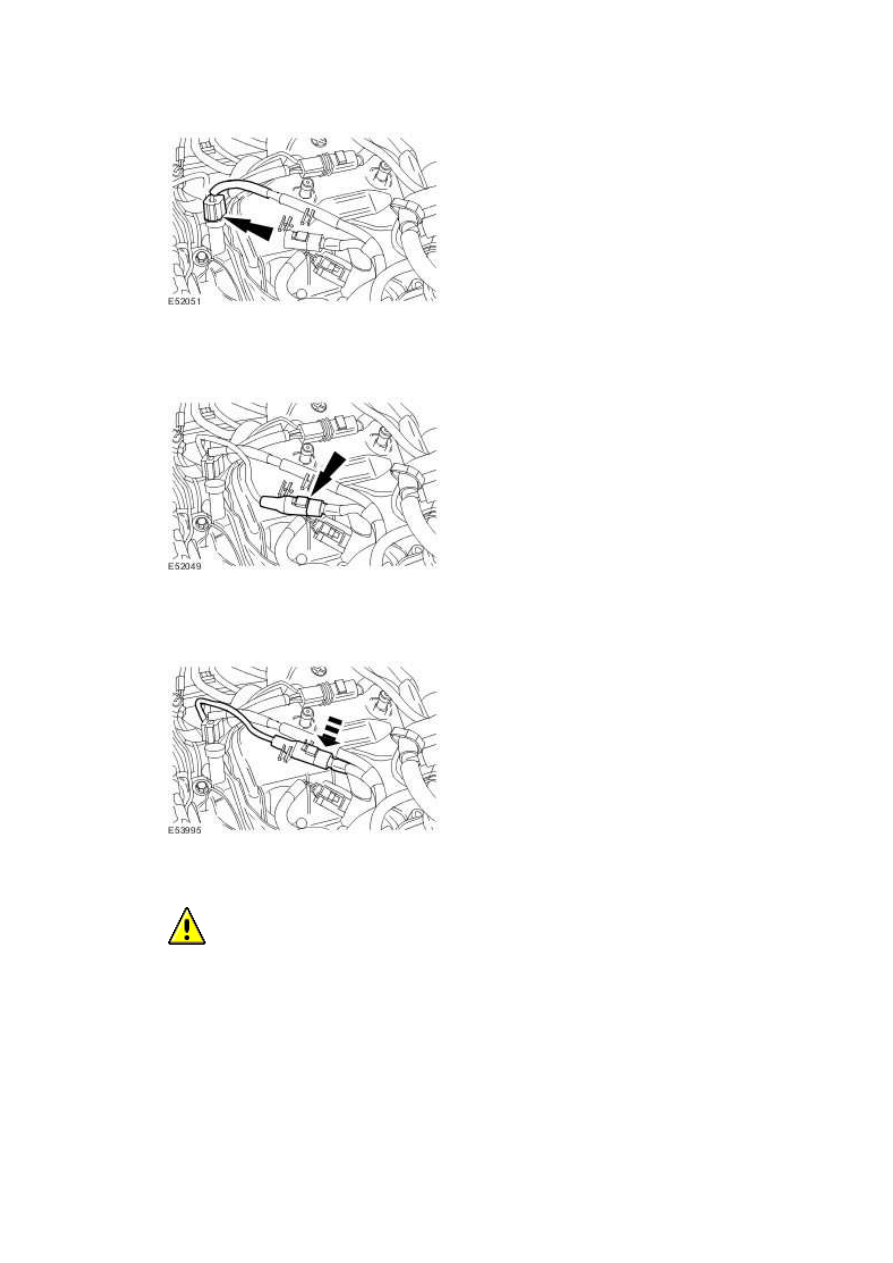

26 . Connect the oil pressure sensor electrical connector.







27 . Connect the KS electrical connector.







28 . Attach the KS electrical connector onto the left-hand valve cover.







29

.



  CAUTION: Make sure the fuel return line valve retaining clip is not damaged.

Failure to follow this instruction may result in damage to the vehicle.





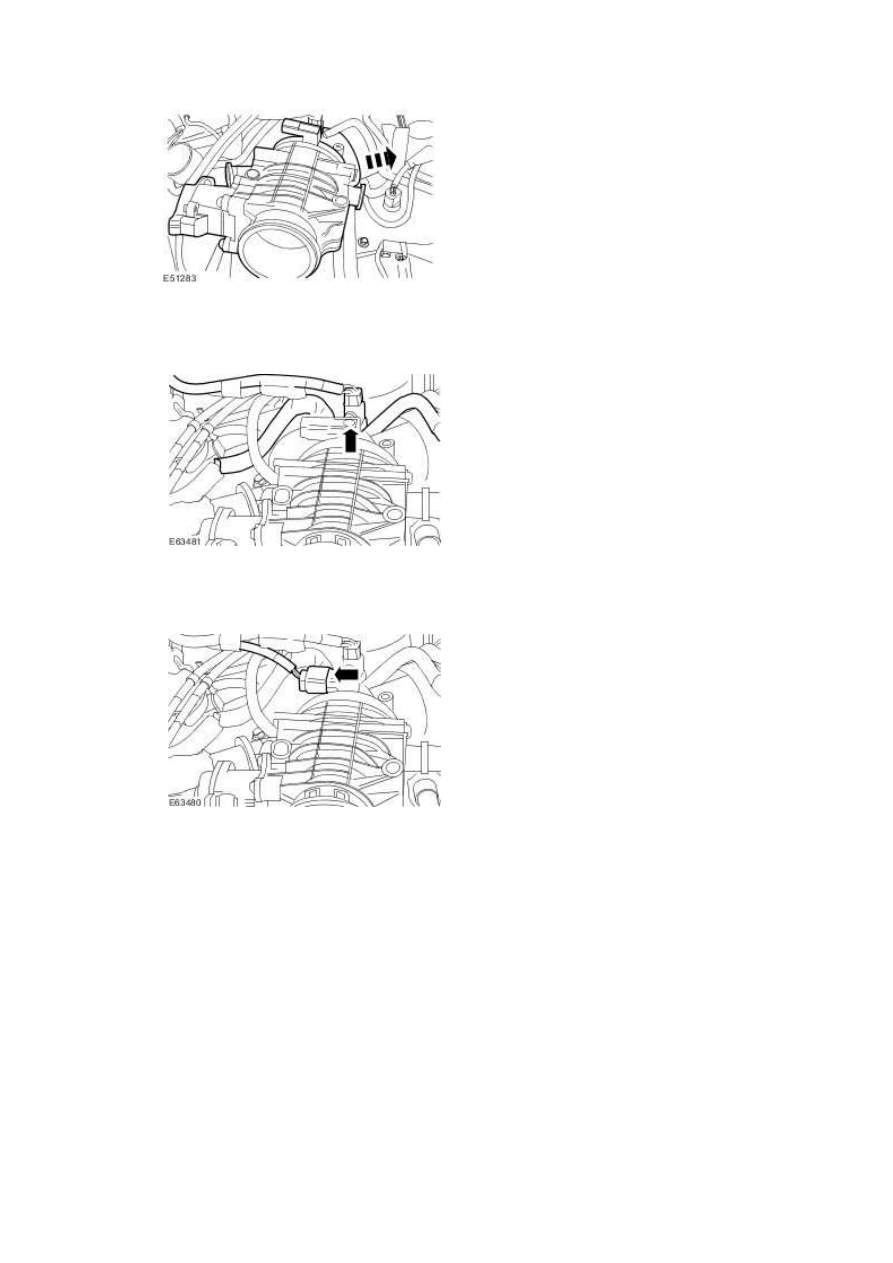

Install the intake air shutoff throttle.







30 . Attach the fuel return line valve onto the intake air shutoff throttle.







31 . Connect the MAP sensor electrical connector.







32 . NOTE:





Engine shown removed for clarity.



NOTE:





Right-hand shown, left-hand similar.

www.





Fit new gaskets.

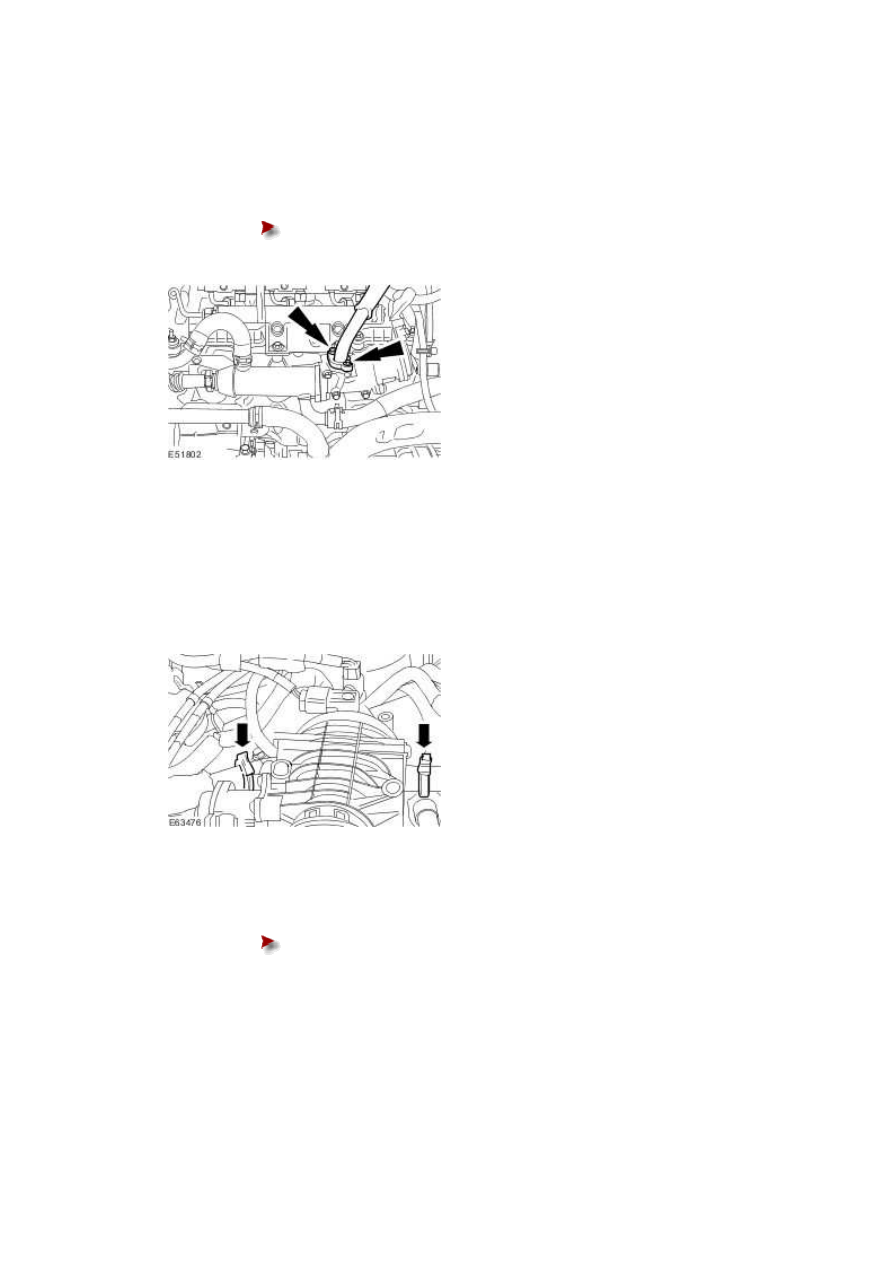

Install the right-hand and left-hand EGR valve outlet tubes.





Tighten to 10 Nm.











33 . NOTE:





Fit new retaining clips.



Attach the EGR valve outlet tube retaining clips.







34 . Install the retaining bolt.





Tighten to 10 Nm.







NOTE:

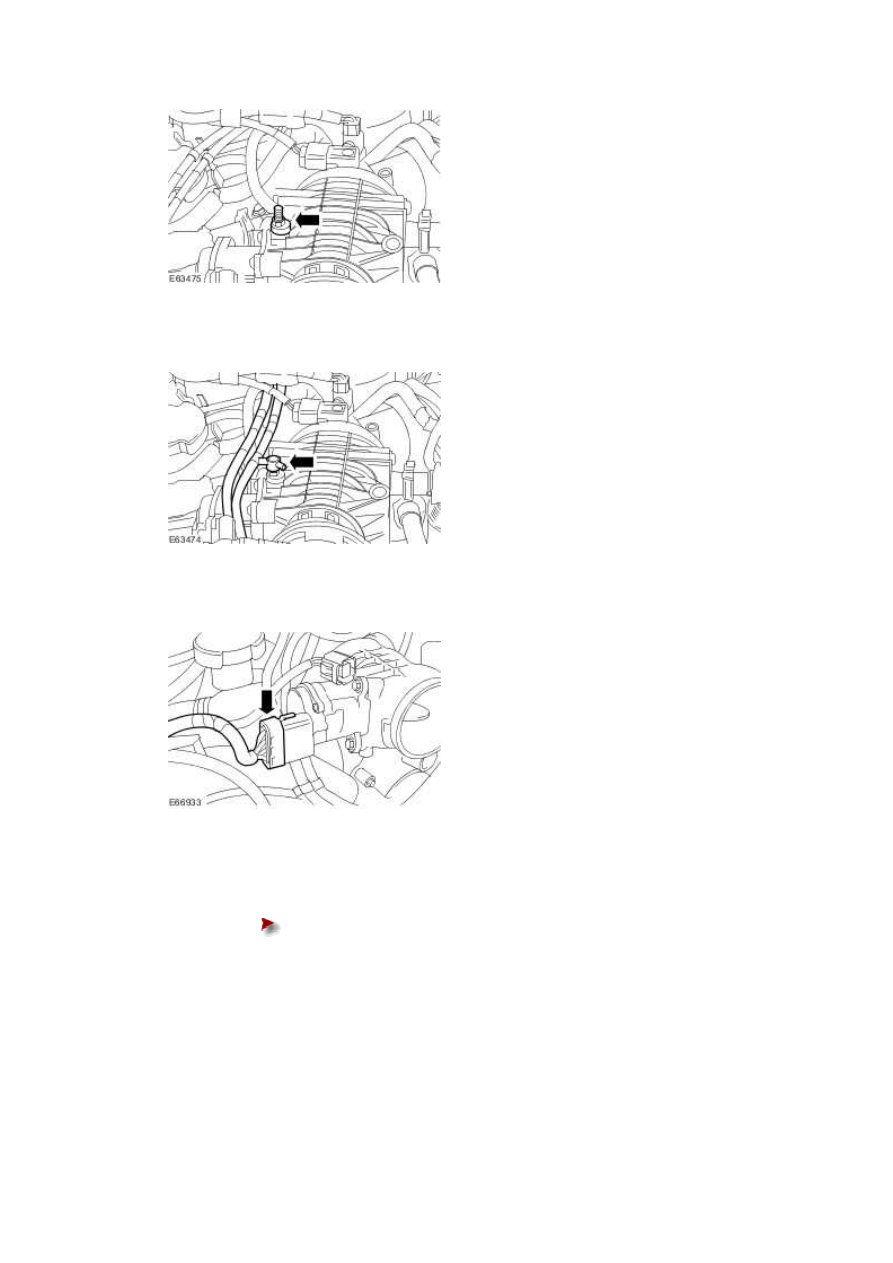

35 . Attach the vacuum hoses.







36 . Connect the intake air shutoff throttle electrical connector.







37 . Using special tool, install the camshaft sprocket hub.





Install the camshaft sprocket hub retaining bolt.
