Jaguar XJ (X350). Manual - part 434







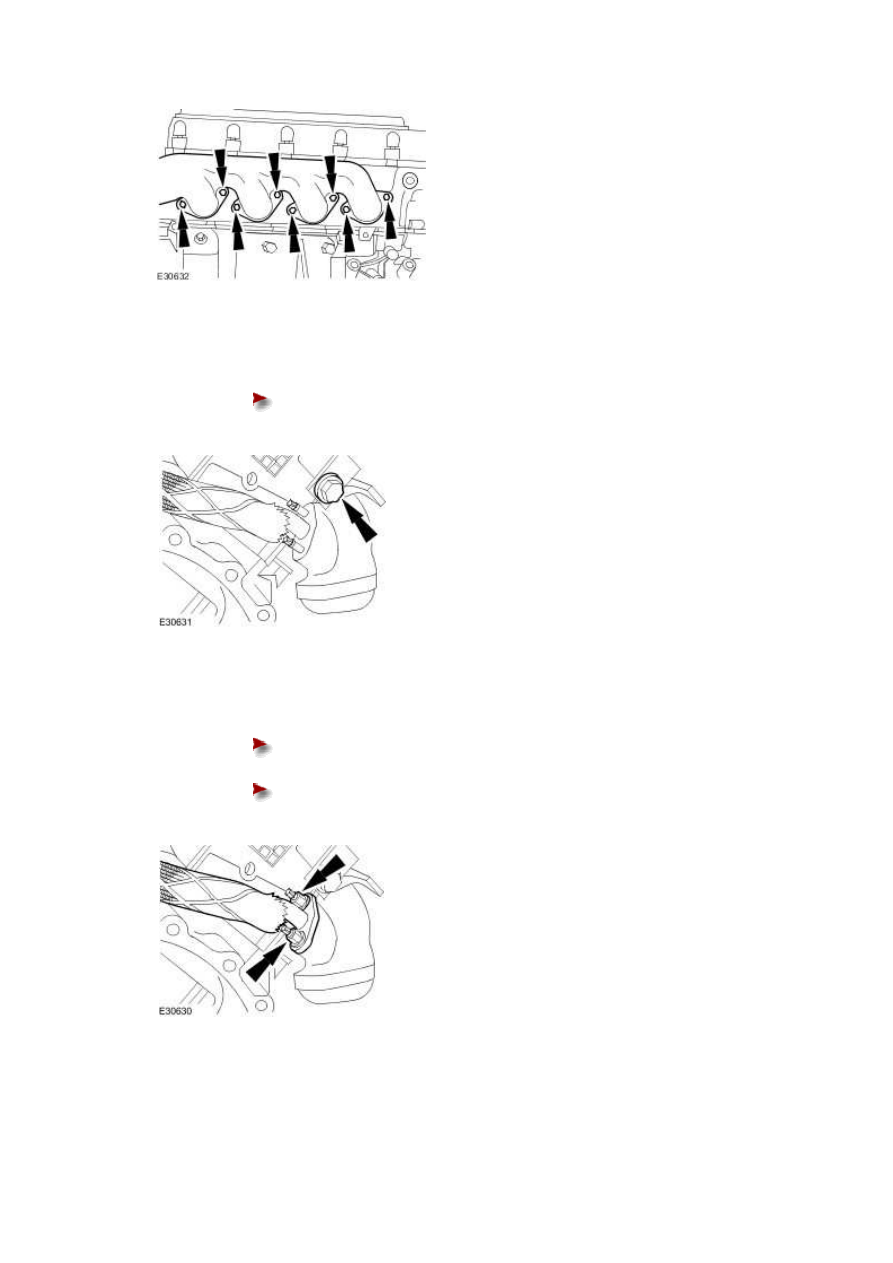

2 . Install the right-hand exhaust manifold heat shield/gasket retaining bolt.





Tighten to 50 Nm.











3 . Attach the exhaust gas recirculation (EGR) valve.





Install new retaining nuts and a new gasket.







Tighten to 22 Nm.











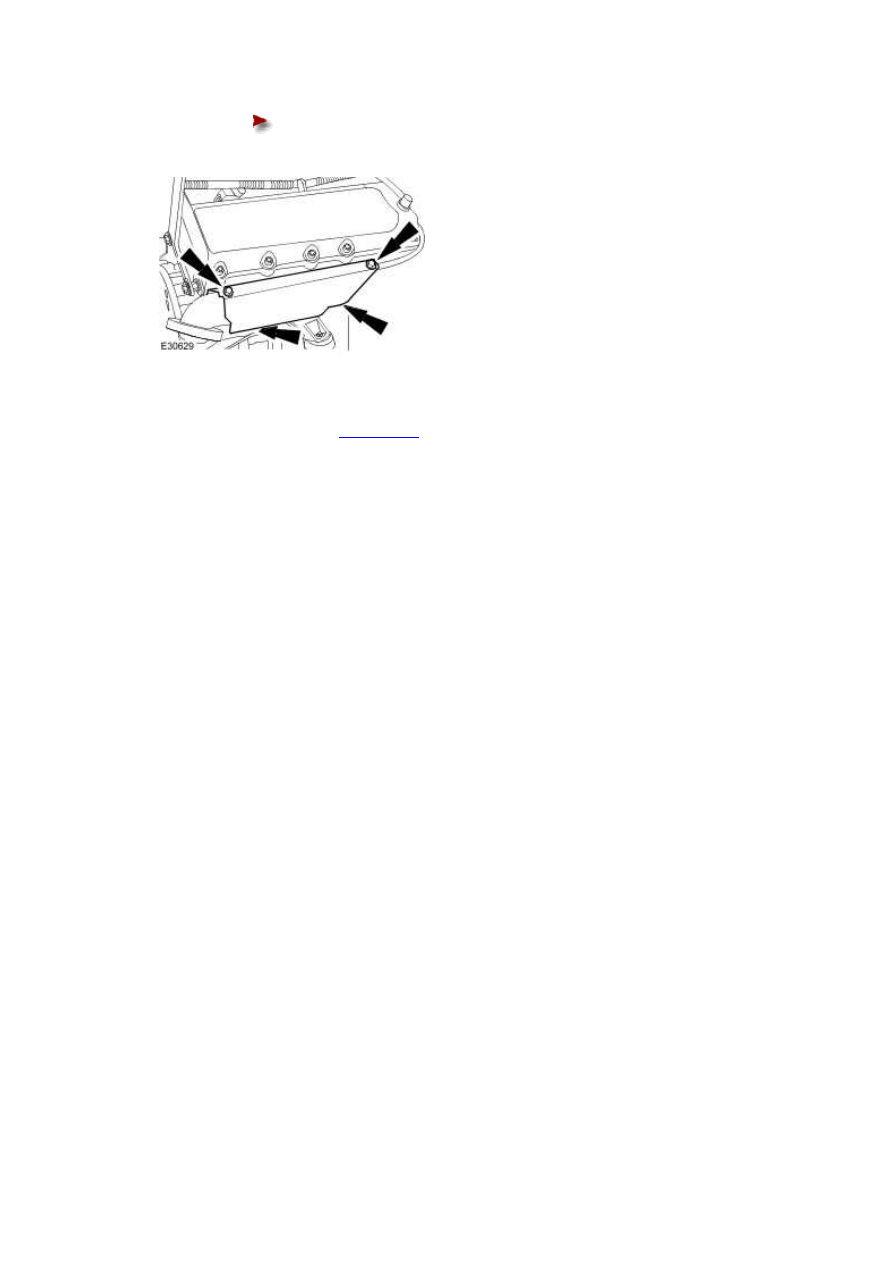

4 . Install the right-hand exhaust manifold heat shield





Tighten to 3 Nm.











5 . Install the exhaust system. <<309-00>>







www.

Exhaust Manifold RH - VIN Range:
G45704->G99999 (30.15.56)

Removal

Right-hand drive vehicles



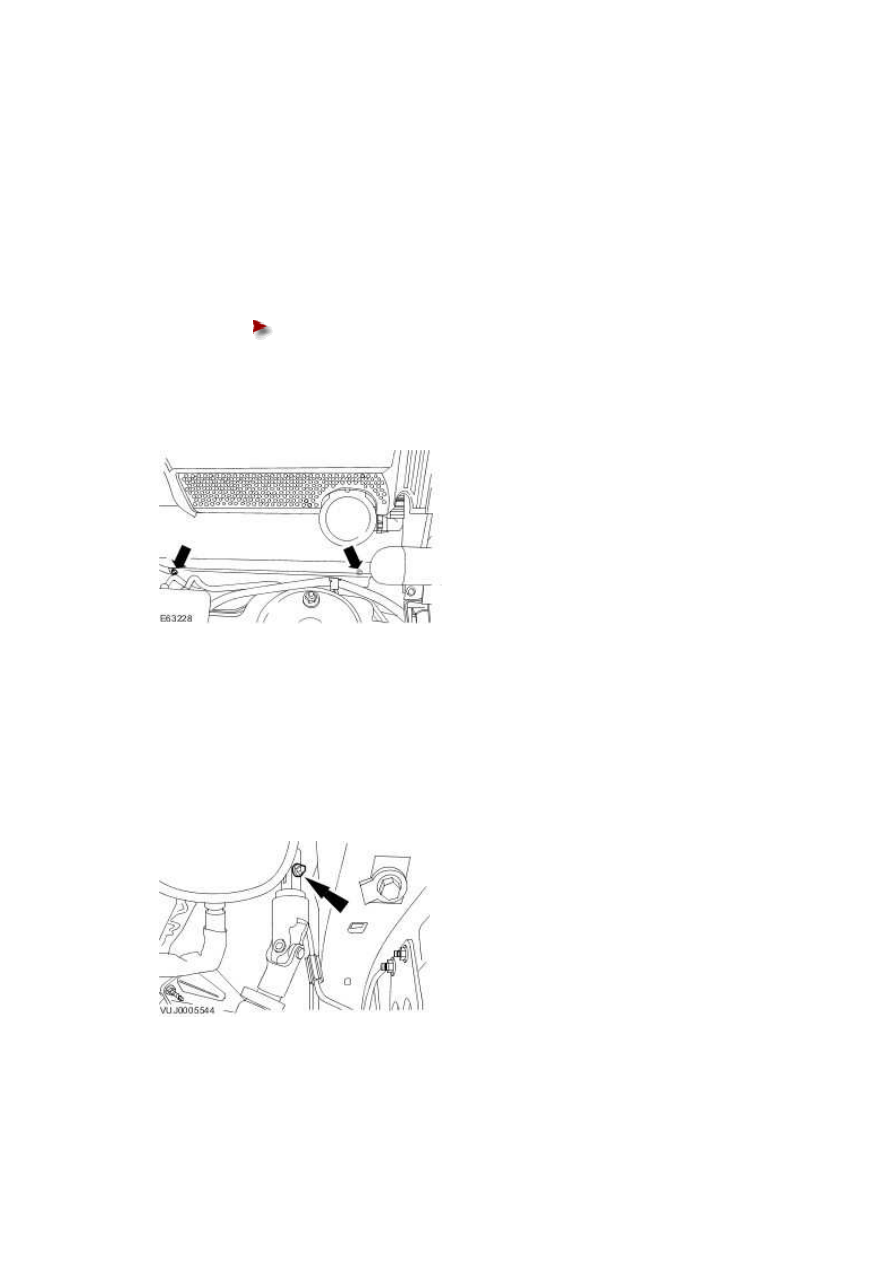

1 . Center the steering wheel.





Lock in position, remove the ignition key.







All vehicles



2 . Remove the right-hand exhaust manifold heat shield upper retaining bolts.







3 . Remove the right-hand catalytic converter.

For additional information, refer to Catalytic Converter - 3.0L/3.5L/4.2L (17.50.05)



Right-hand drive vehicles



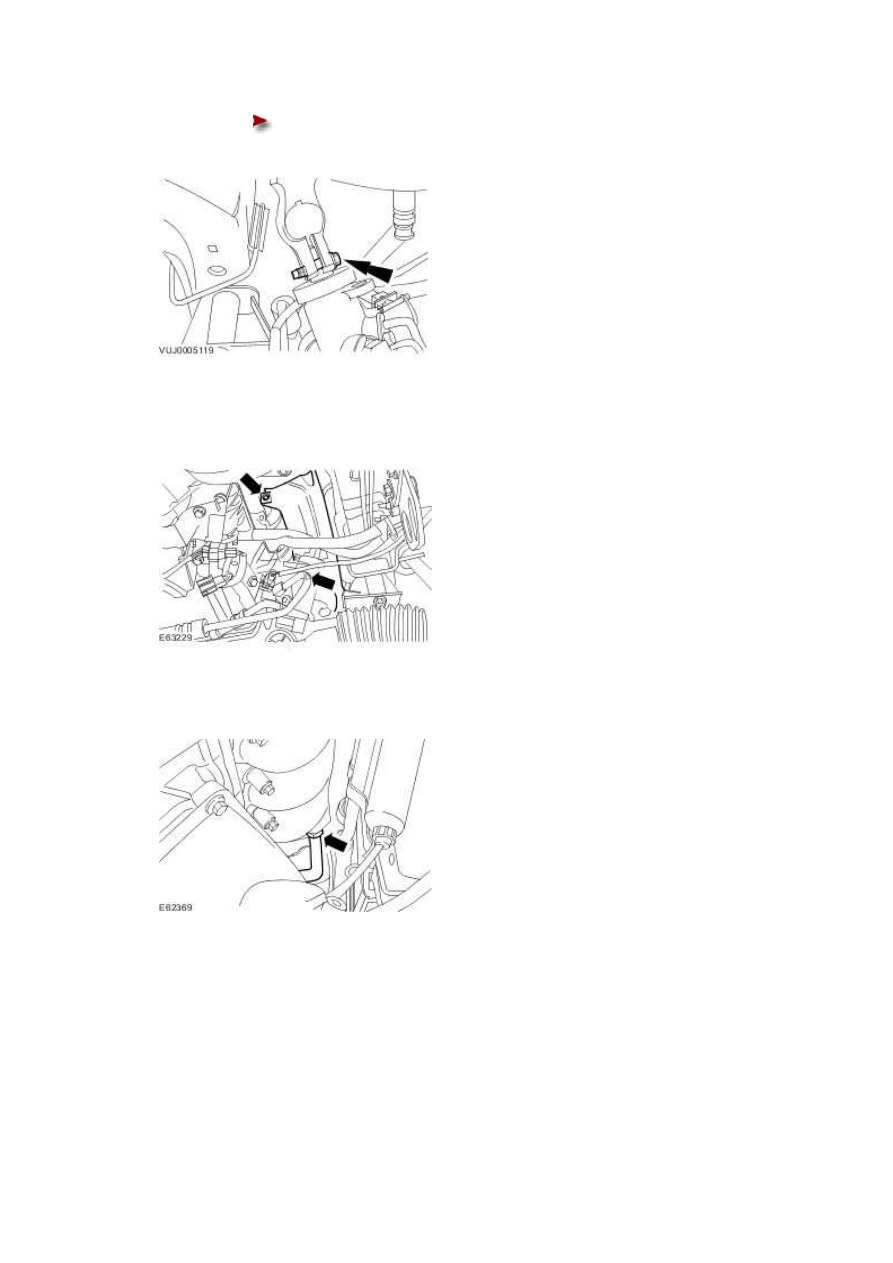

4 . Remove the steering gear coupling upper pinch bolt







5 . Remove the steering gear coupling.





Remove the steering gear coupling lower pinch bolt.









All vehicles



6 . Remove the right-hand exhaust manifold heat shield.







7 . Disconnect the secondary air injection (AIR) control valve to exhaust manifold tube.







8 . NOTE:





Engine shown removed for clarity.



Detach the exhaust gas recirculation (EGR) valve.
