Jaguar XJ (X350). Manual - part 433







Installation



1

.

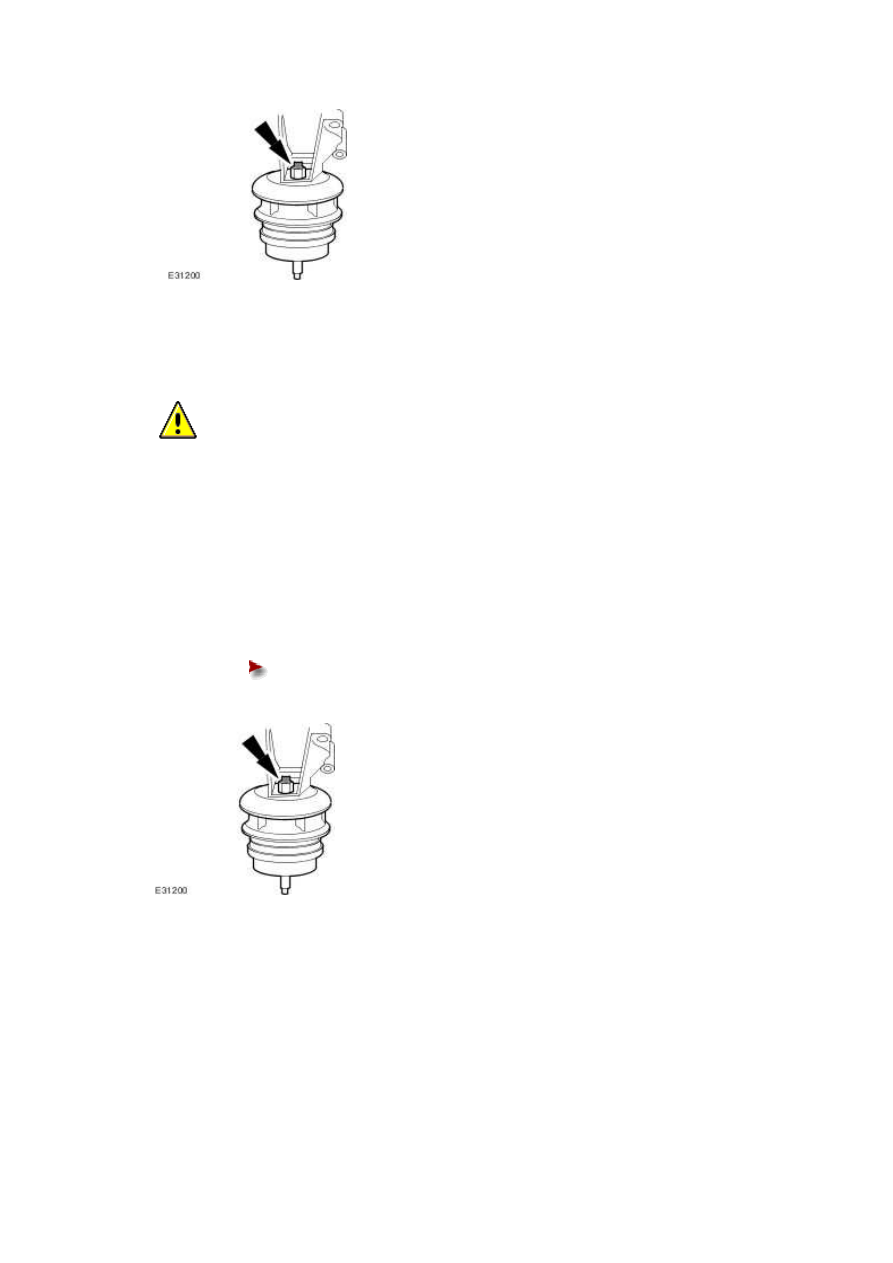

  CAUTION: Make sure the engine mount location peg is correctly located into the

engine bracket. Failure to follow this instruction may result in damage to the vehicle.





NOTE:





Install a new engine mounting securing nut.



To install, reverse the removal procedure.





Tighten to 55 Nm (+/- 15%).

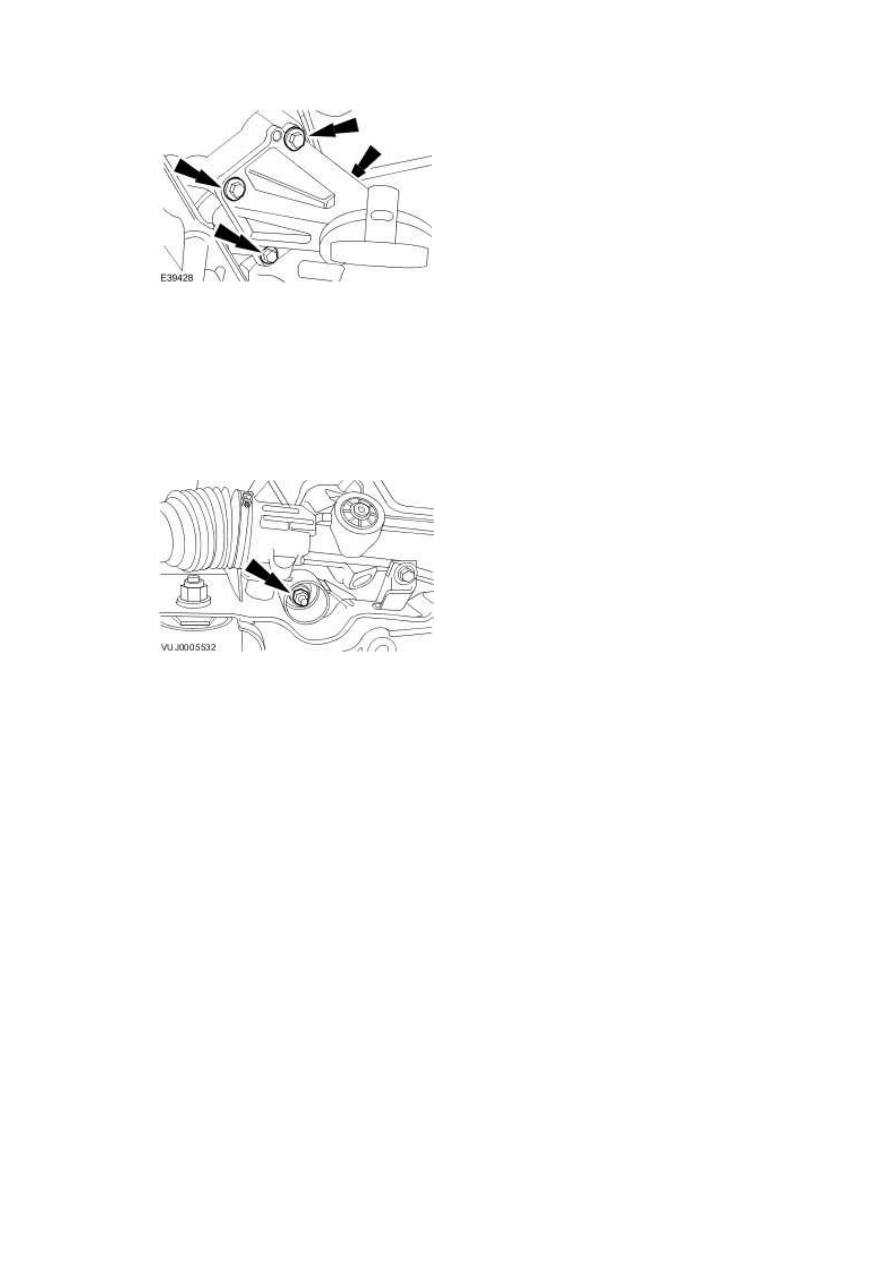

2 . Tighten to 40 Nm (+/- 15%).







3 . NOTE:





Install a new engine mounting securing nut.



Tighten to 63 Nm (+/- 15%).









www.

Exhaust Manifold RH - VIN Range:
G00442->G45703 (30.15.56)

Removal



1 . Remove the exhaust system. <<309-00>>

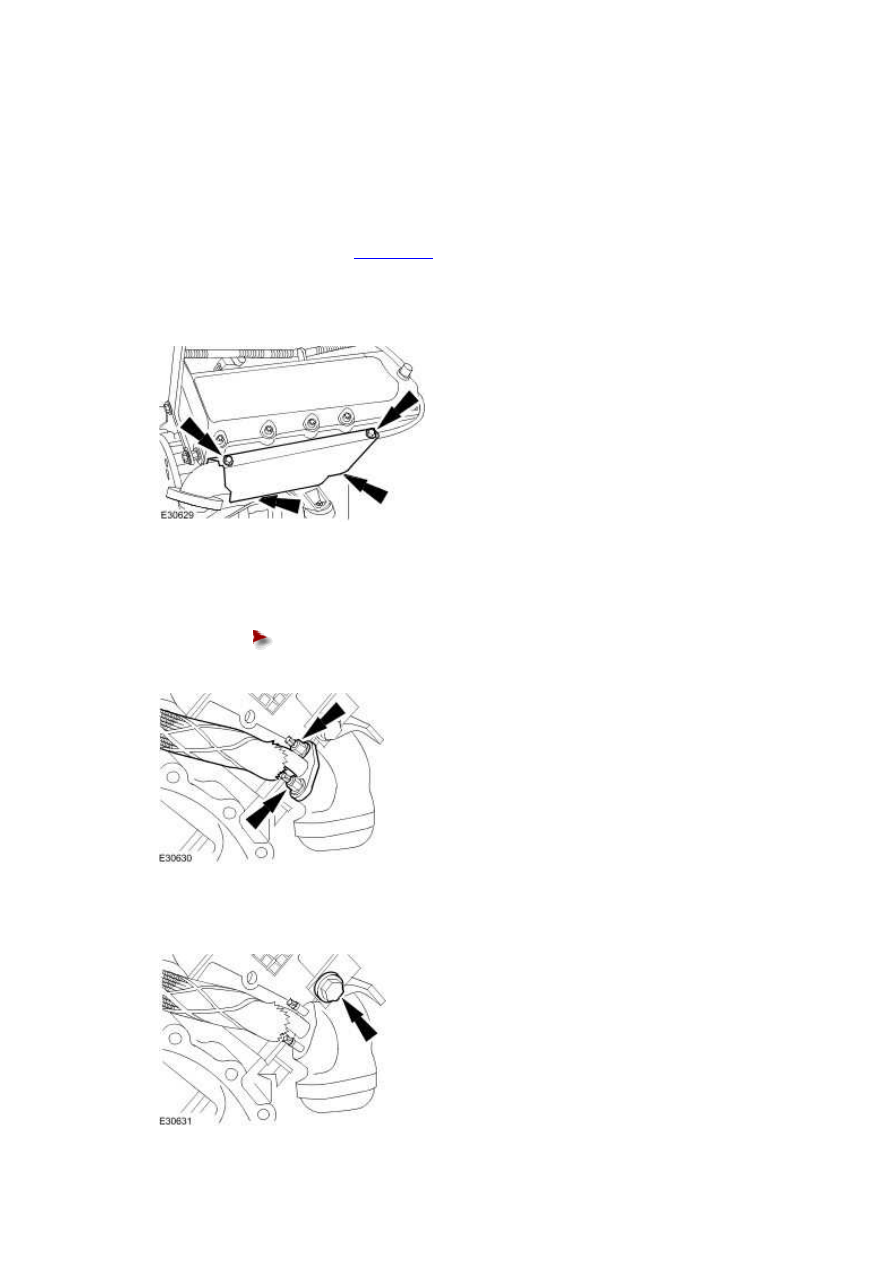

2 . Remove the right-hand exhaust manifold heat shield







3 . Detach the exhaust gas recirculation (EGR) valve.





Remove and discard the retaining nuts and gasket.











4 . Remove the right-hand exhaust manifold heat shield/gasket retaining bolt.







5 . NOTE:





New exhaust manifold retaining studs must be fitted if the old studs are removed.

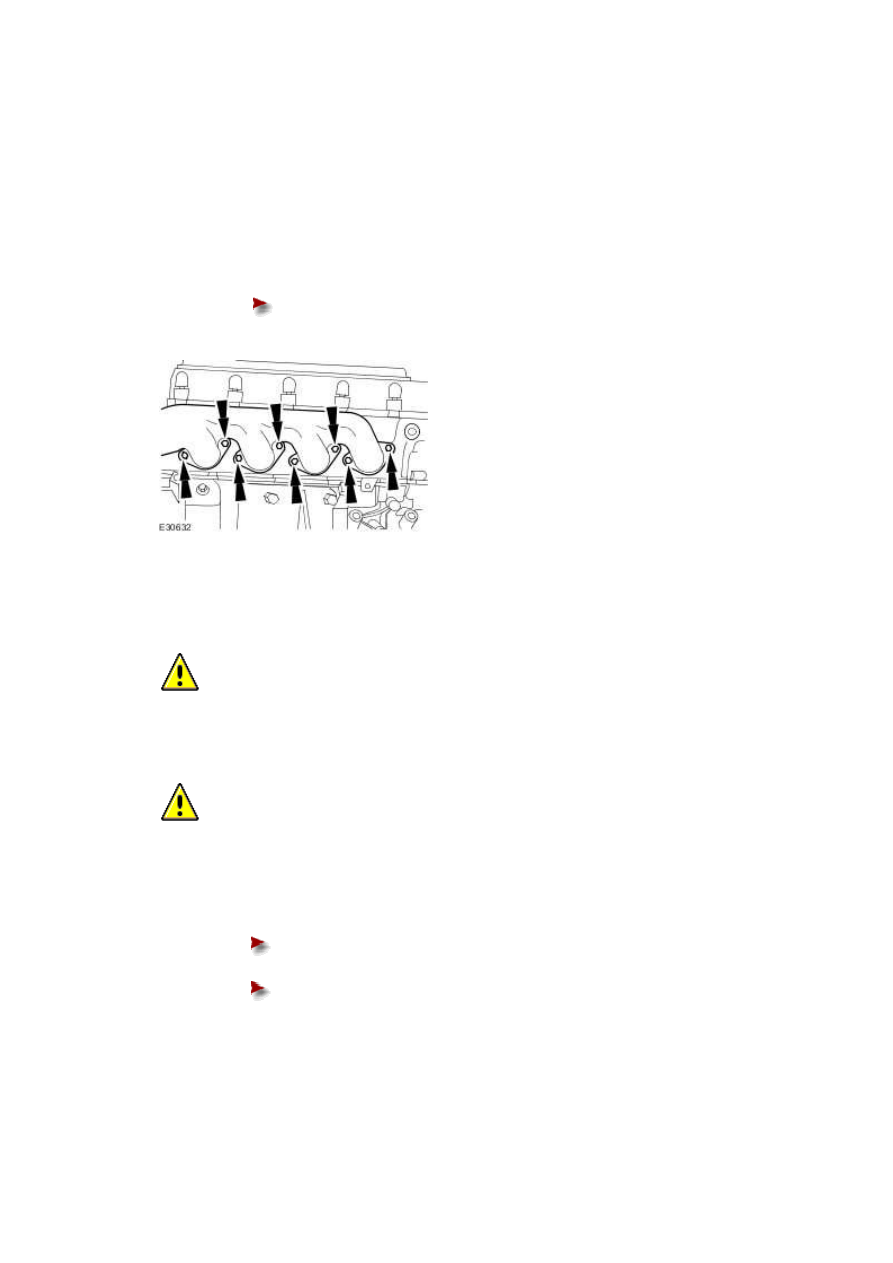

Remove the exhaust manifold.





Remove and discard the retaining nuts and heat shield/gasket.











Installation



1

.



  CAUTION: When all retaining nuts have been torqued, re-torque all retainig nuts to

25 Nm.





  CAUTION: Ensure exhaust manifold and heat shield/gasket is correctly aligned to

cylinder head and studs.





Install the exhaust manifold.





Install new retaining nuts and a new heat shield/gasket.







Tighten to 25 Nm.
