Jaguar XJ (X350). Manual - part 432

Engine Mount RH (12.45.03)

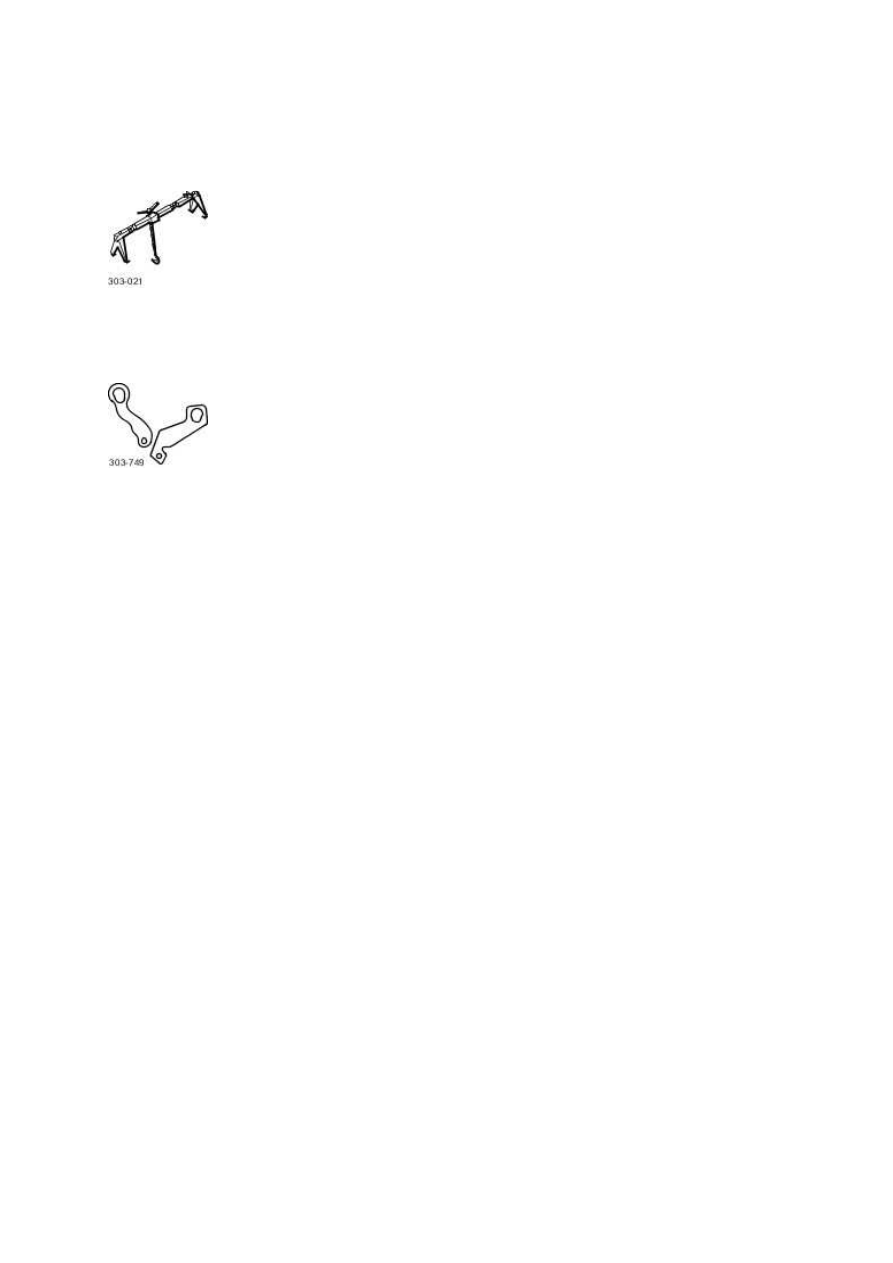

Special Service Tools





Engine Support Beam

303-021







Engine Lifting Brackets

303-749

Removal

Vehicles without supercharger



1 . Remove the throttle body.

For additional information, refer to Throttle Body - VIN Range: G00442->G45703 (19.70.04)

For additional information, refer to Throttle Body - VIN Range: G45704->G99999 (19.70.04)



Vehicles with supercharger



2 . Remove the air cleaner outlet pipe.

For additional information, refer to Air Cleaner Outlet Pipe (19.10.31)



All vehicles

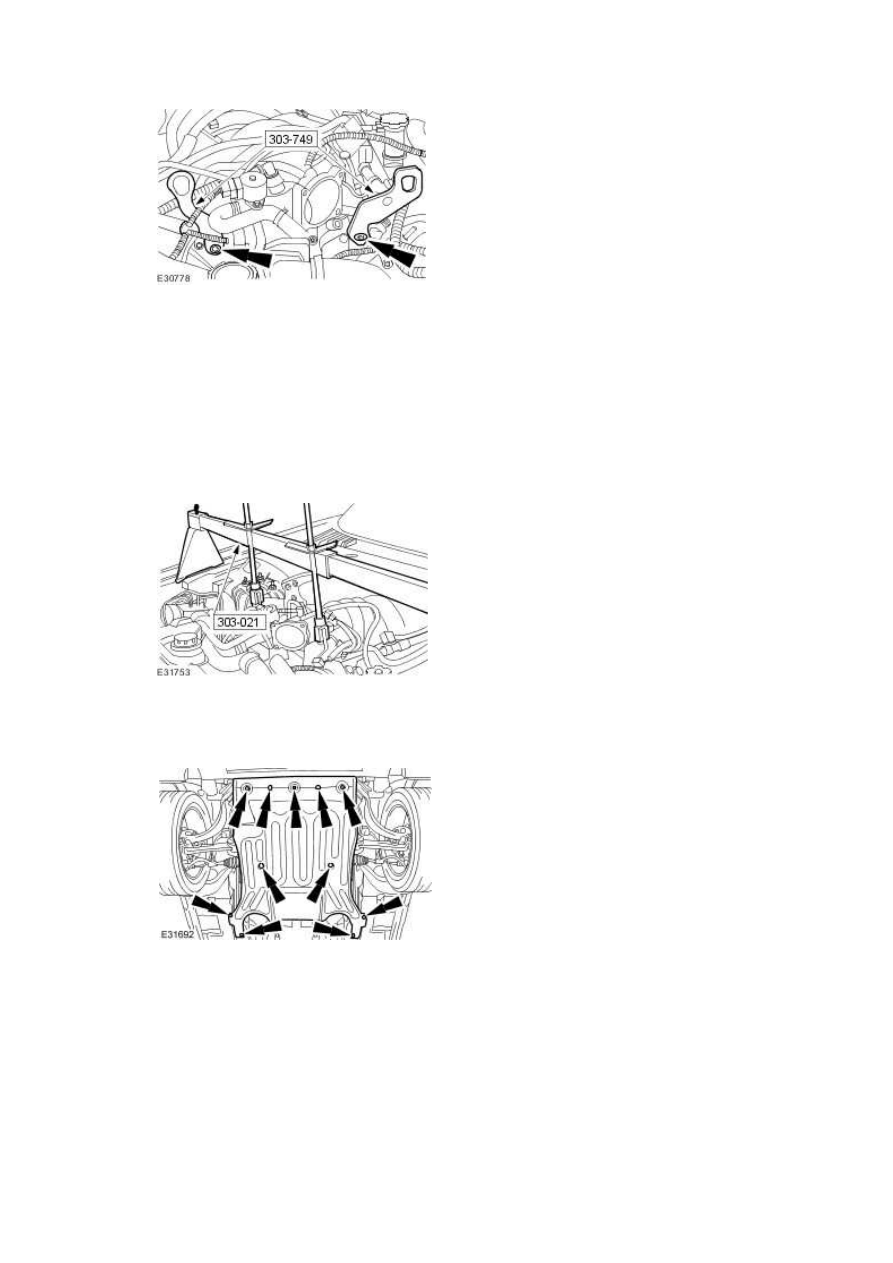

3

.



NOTE:





Vehicles with 3.5L or 4.2L engine without supercharger shown, vehicles with 4.2L engine

with supercharger similar.





Install the special tools.







4

.



NOTE:





Vehicles with 3.5L or 4.2L engine without supercharger shown, vehicles with 4.2L engine

with supercharger similar.





Install the special tool.







5 . Remove the air deflector.







6 . Remove the right-hand front wheel and tire assembly.

For additional information, refer to Wheel and Tire (74.20.05)





www.

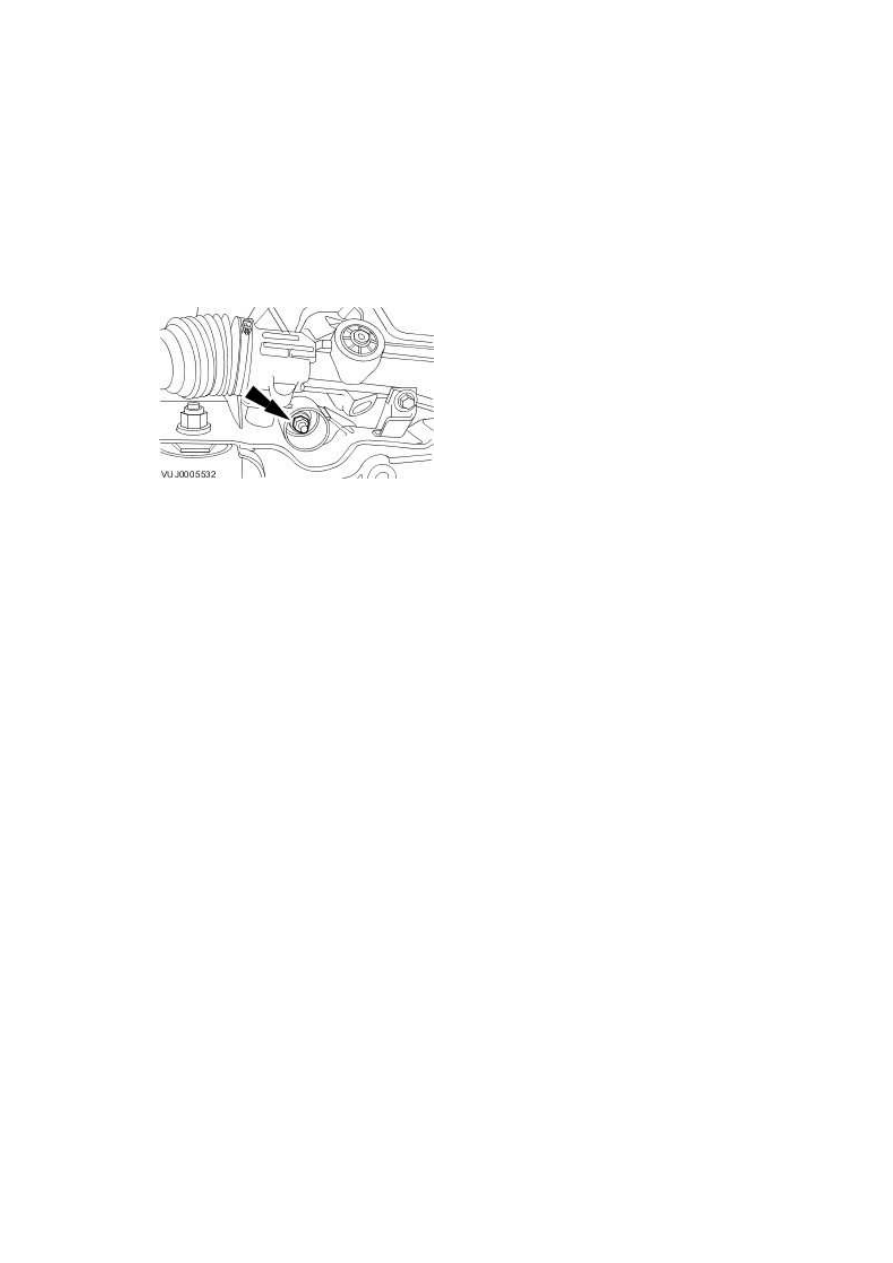

Remove and discard the engine mounting securing nut.



NOTE:





Left-hand shown, right-hand similar.



Remove the engine mounting retaining nut.







8 . Lower the vehicle.

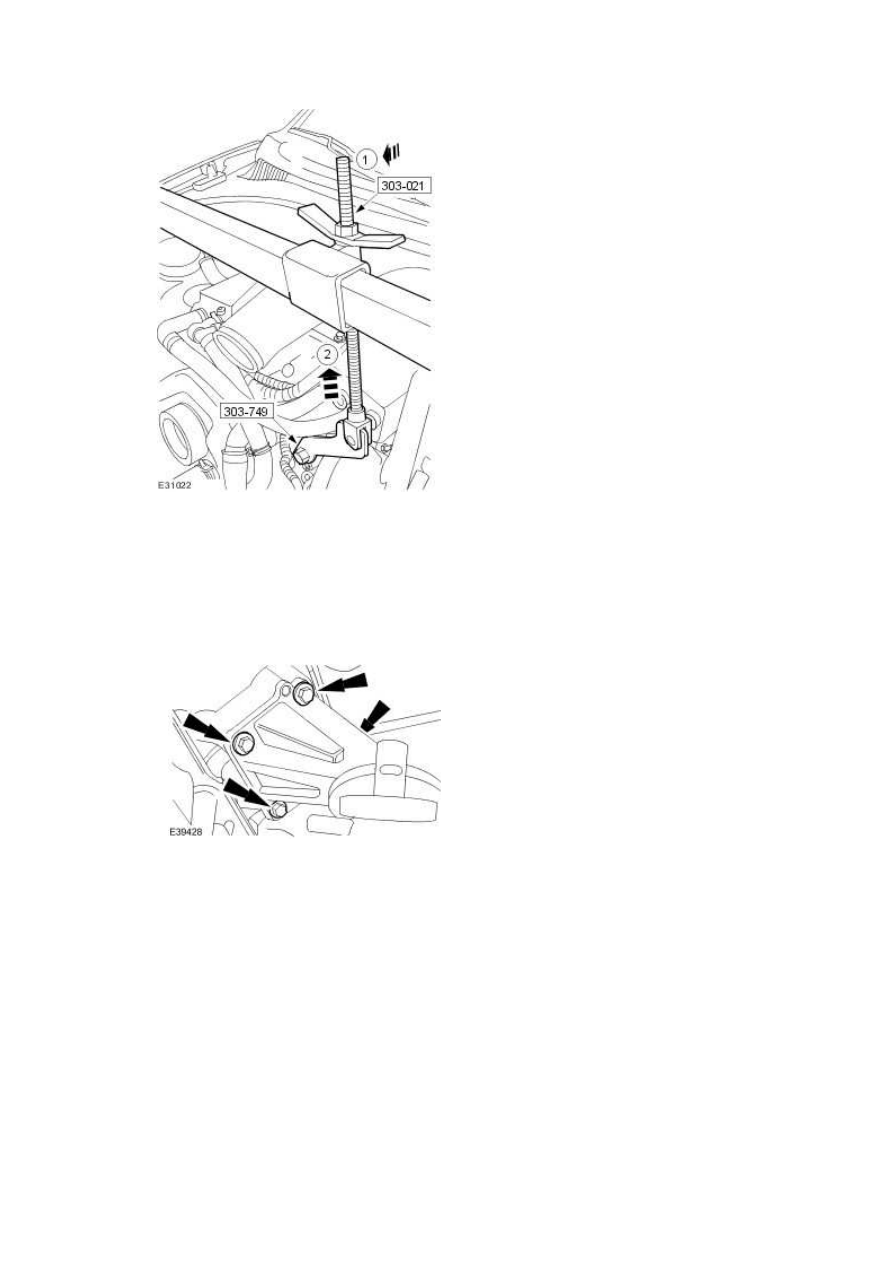

9

.



NOTE:





Left-hand shown, right-hand similar.



NOTE:





Vehicles with 4.2L engine with supercharger shown, vehicles with 3.5L or 4.2L engine

without supercharger similar.





Using the special tools, raise the engine to a suitable height.



1) Adjust the engine support beam (clockwise).





2) Raise the engine to a suitable height.





7 . NOTE:







10 . Raise the vehicle.





11 . Remove the engine mount and bracket assembly.







12 . NOTE:





Remove and discard the engine mounting securing nut.



Remove the engine mount.
