Jaguar XJ (X350). Manual - part 426





Drain the fluid into a suitable container.

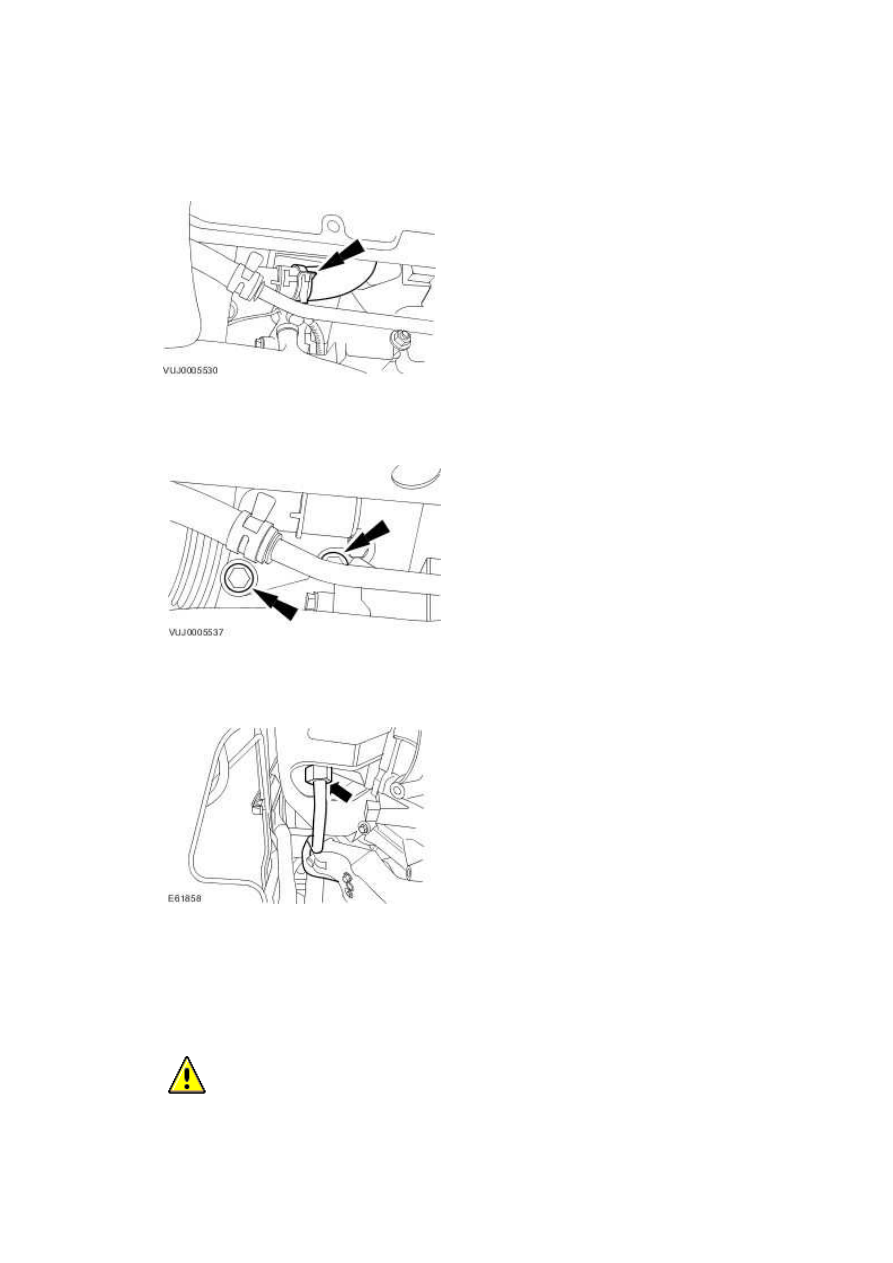

Disconnect the power steering reservoir to power steering pump supply line.







16 . Remove the power steering pump lower retaining bolts.







17 . Disconnect the secondary air injection (AIR) control valve to exhaust manifold tube.







18 . Lower the vehicle.





19

.

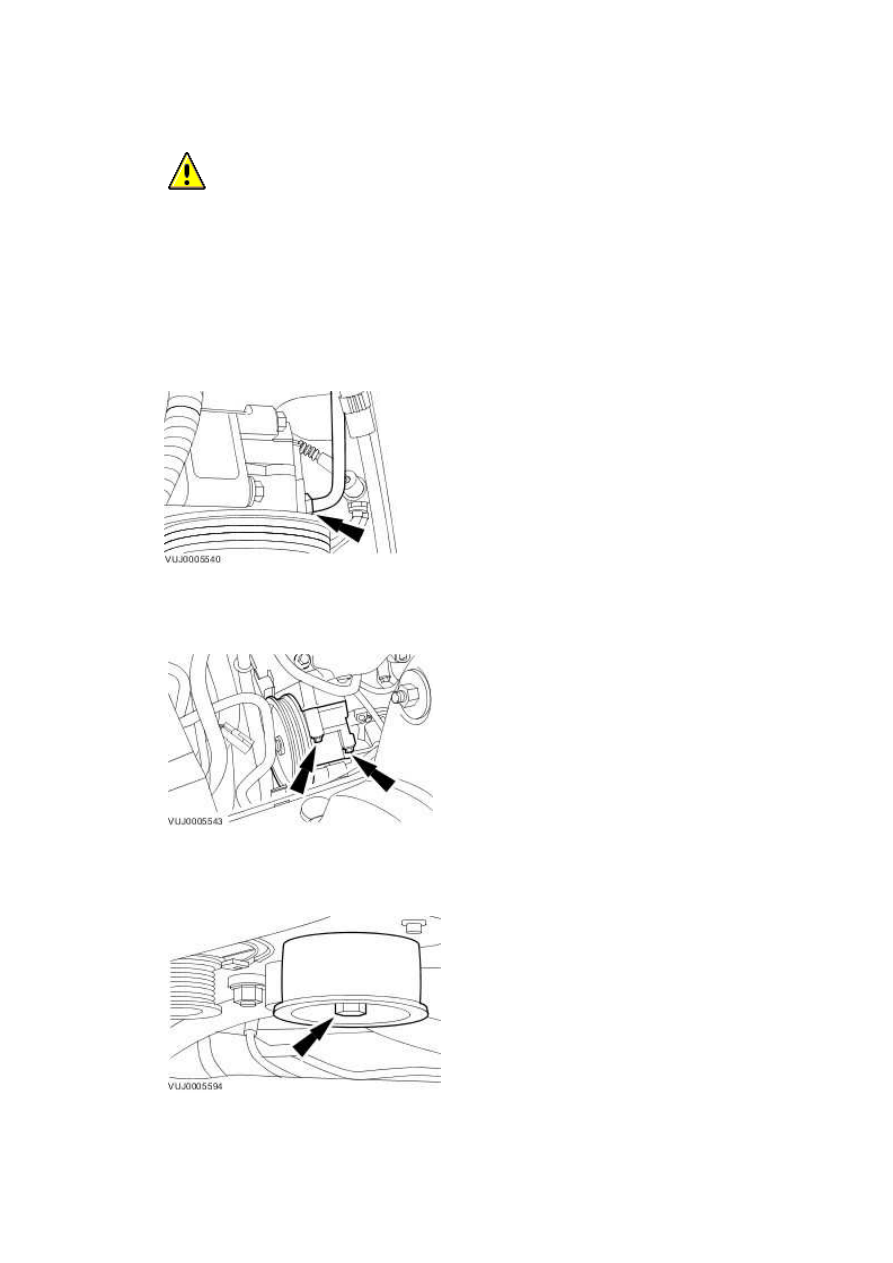

  CAUTION: Cap the power steering lines to prevent loss of fluid and prevent dirt

ingress.





NOTE:



  CAUTION: If power steering fluid comes into contact with the paintwork, the

affected area must be immediately washed down with cold water.





NOTE:





Drain the fluid into a suitable container.



Disconnect the power steering pump to steering gear high-pressure line.







20 . Remove the power steering pump.







21 . Remove the accessory drive belt idler pulley.





www.

Vehicles with supercharger

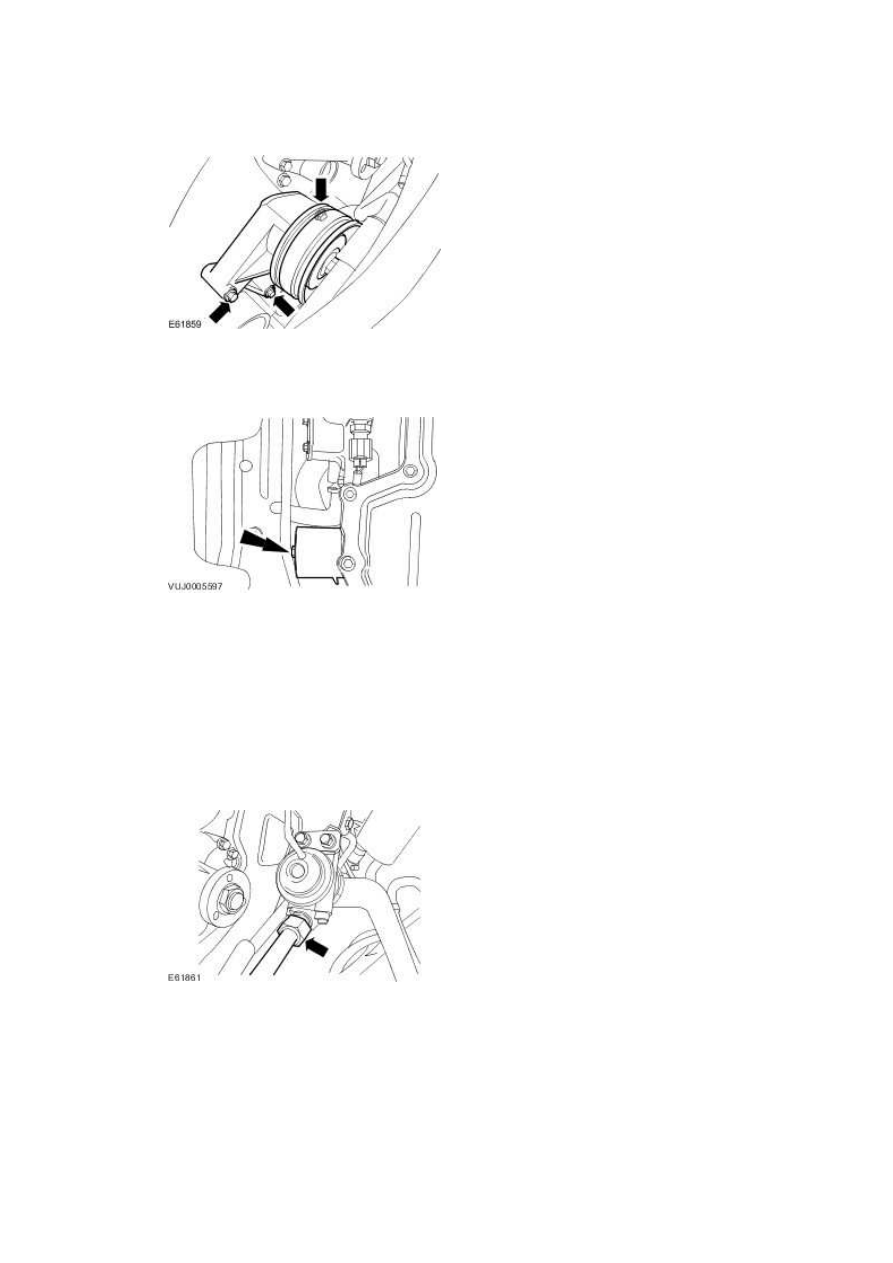

22 . Remove the supercharger belt idler pulley and bracket assembly.







23 . Remove the supercharger belt tensioner.





All vehicles



24 . NOTE:

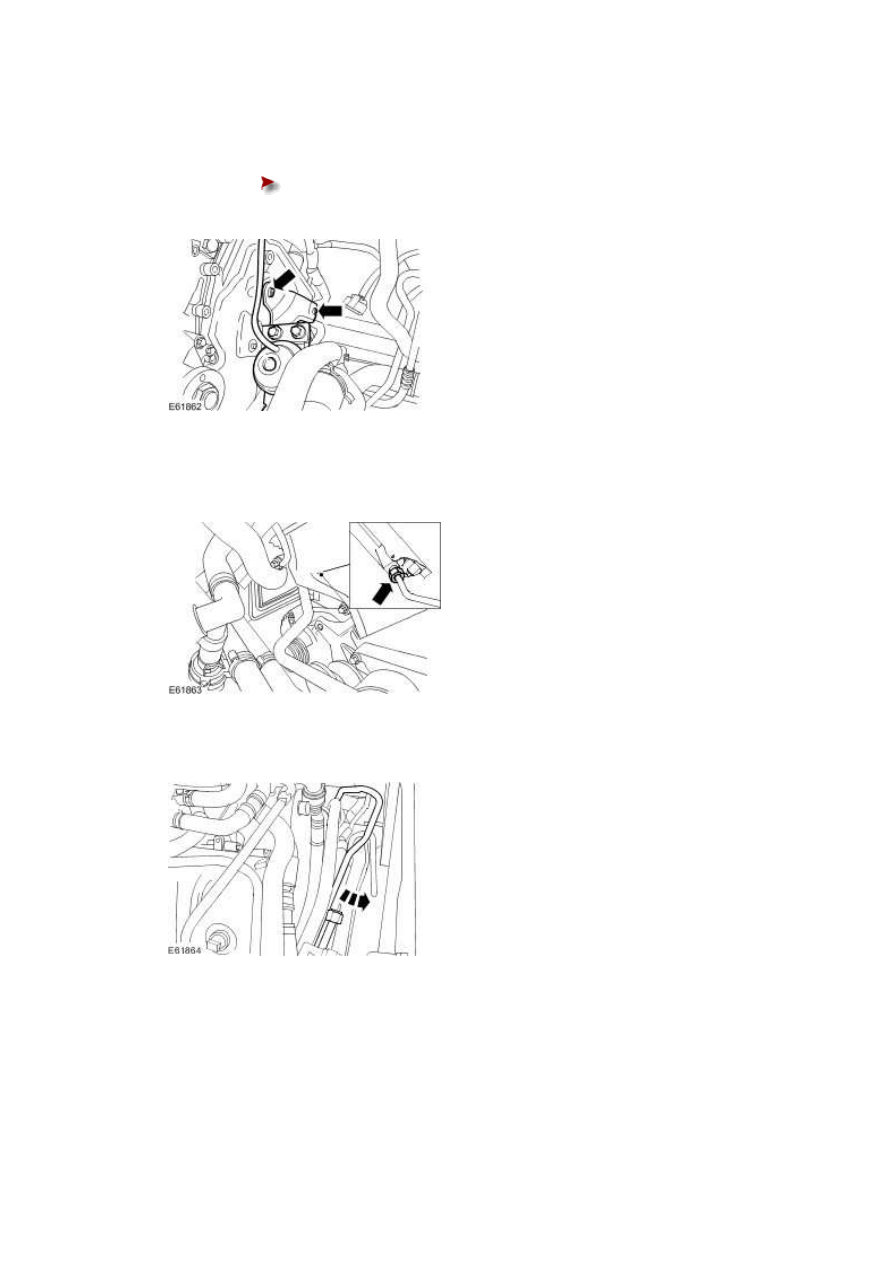

Vehicles with supercharger shown, vehicles without supercharger similar.



Disconnect the AIR control valve to exhaust manifold tube.







25 . NOTE:





Vehicles with supercharger shown, vehicles without supercharger similar.



Reposition the AIR control valve and bracket assembly.





Remove the retaining bolts.









Vehicles with supercharger



26 . Disconnect the AIR control valve to exhaust manifold tube.







27 . Remove the AIR control valve to exhaust manifold tube.





All vehicles



28 . Remove the power steering pump mounting bracket.
