Jaguar XJ (X350). Manual - part 425

Engine Front Cover - VIN Range: G45704-
>G99999 (12.65.01)

Removal

All vehicles



1 . Remove the left-hand valve cover.

For additional information, refer to Valve Cover LH - VIN Range: G45704->G99999 (12.29.43)





2 . Remove the right-hand valve cover.

For additional information, refer to Valve Cover RH - VIN Range: G45704->G99999 (12.29.44)





3 . Remove the crankshaft pulley.

For additional information, refer to Crankshaft Pulley (12.21.09)



Vehicles without supercharger



4 . Remove the oil cooler.

For additional information, refer to Oil Cooler - Vehicles Without: Supercharger (12.60.68)



Vehicles with supercharger



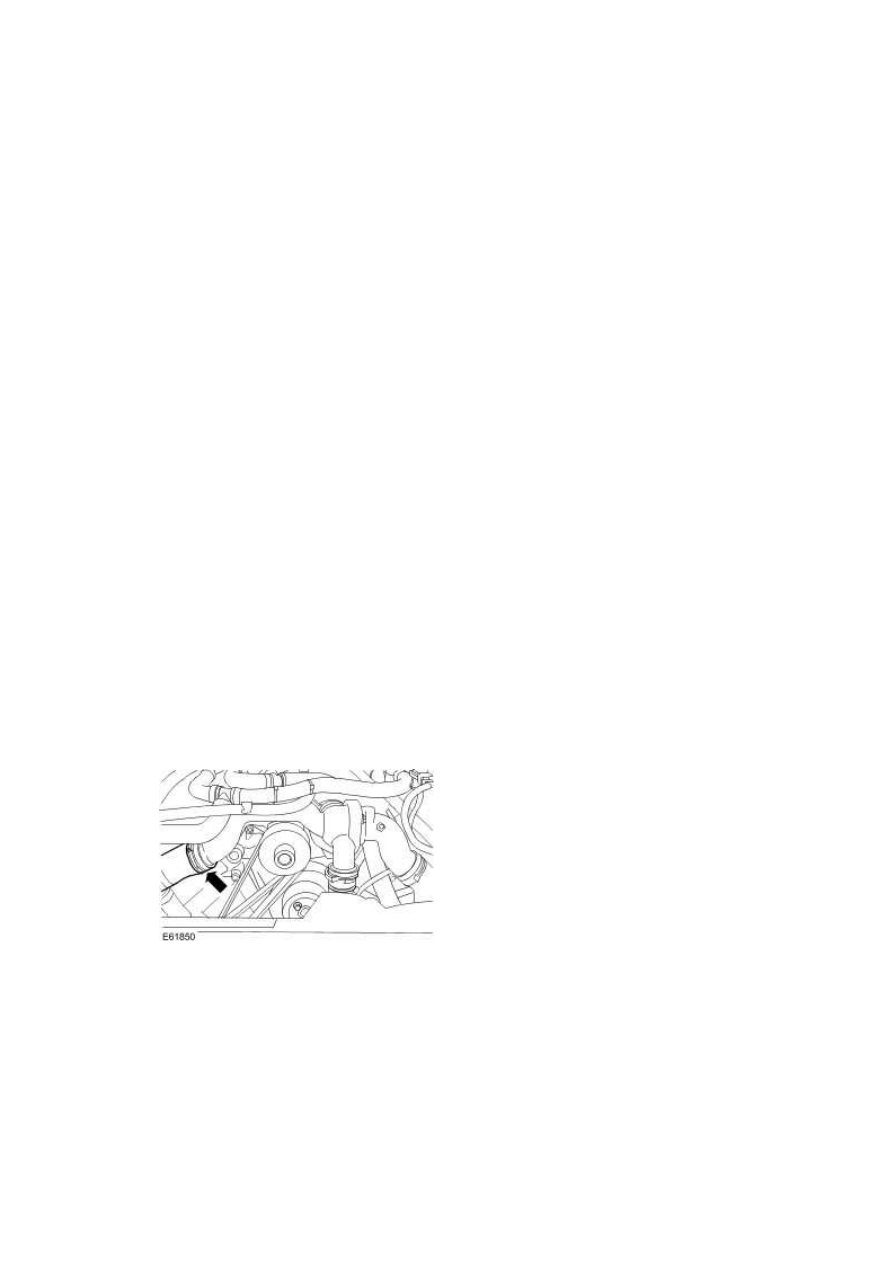

5 . Disconnect the coolant hose.







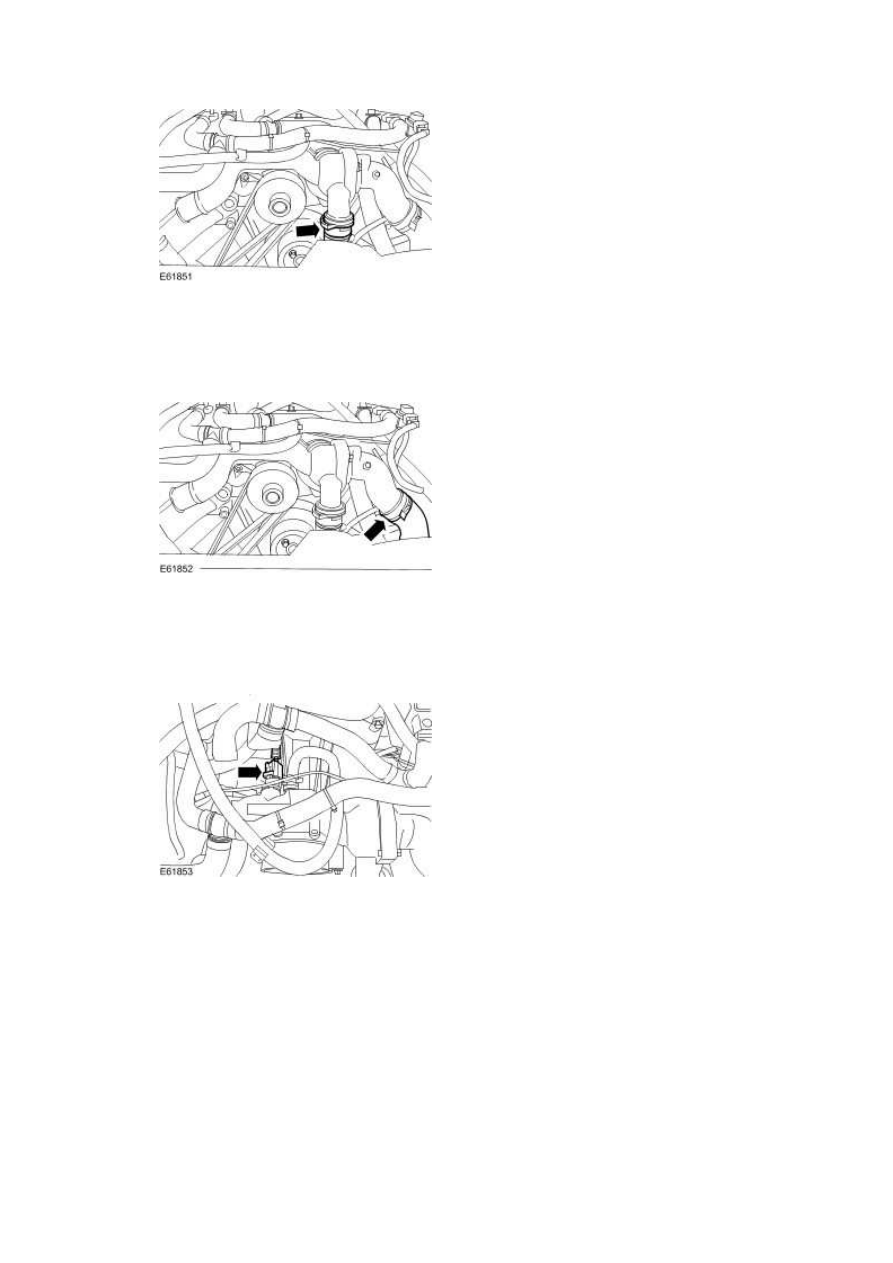

6 . Disconnect the coolant hose.







7 . Disconnect the coolant hose.







8 . Disconnect the engine coolant temperature (ECT) sensor electrical connector.







9 . Disconnect the coolant hose.

www.

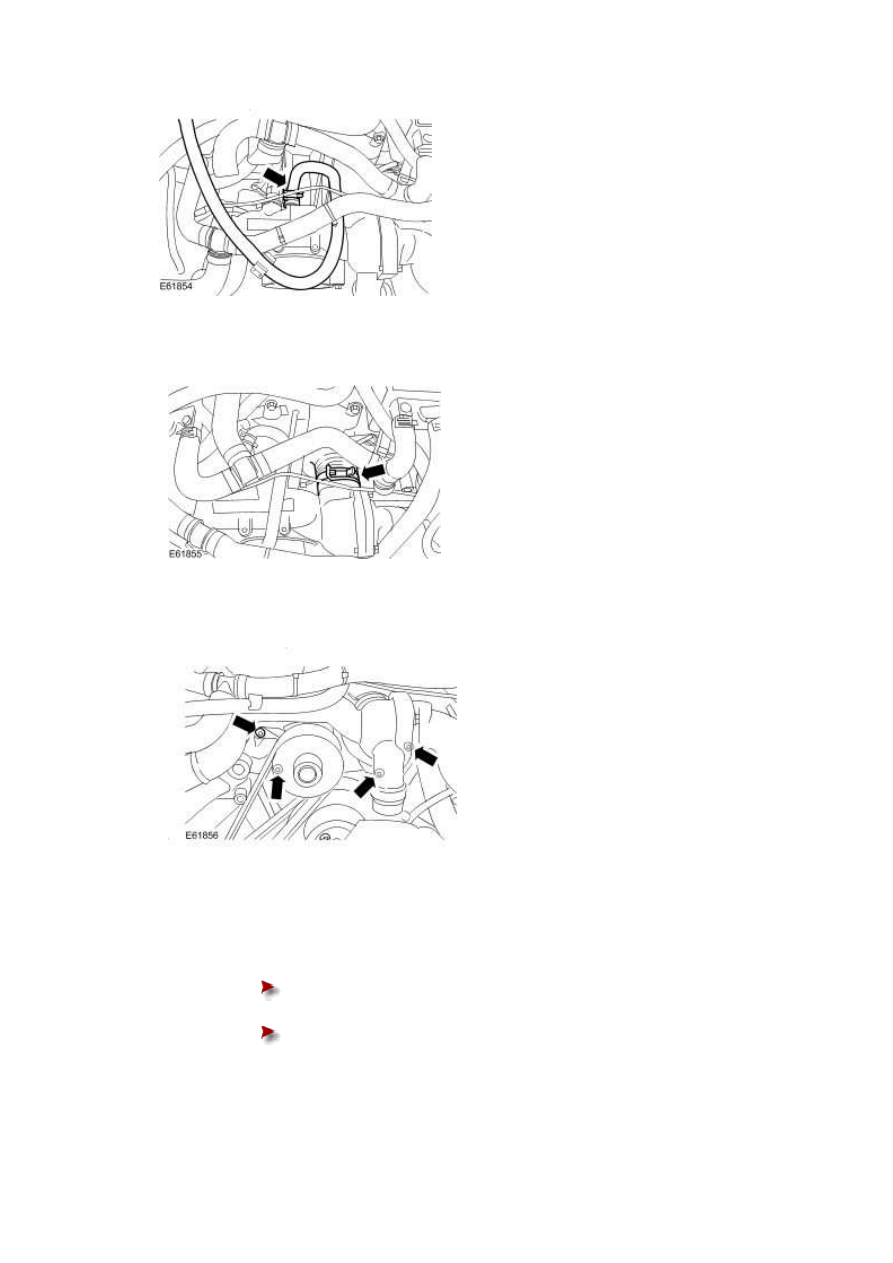

10 . Disconnect the coolant hose.







11 . Detach the coolant assembly.







12 . Remove the coolant assembly.





Disconnect the coolant hose.







Remove and discard the O-ring seals.









All vehicles

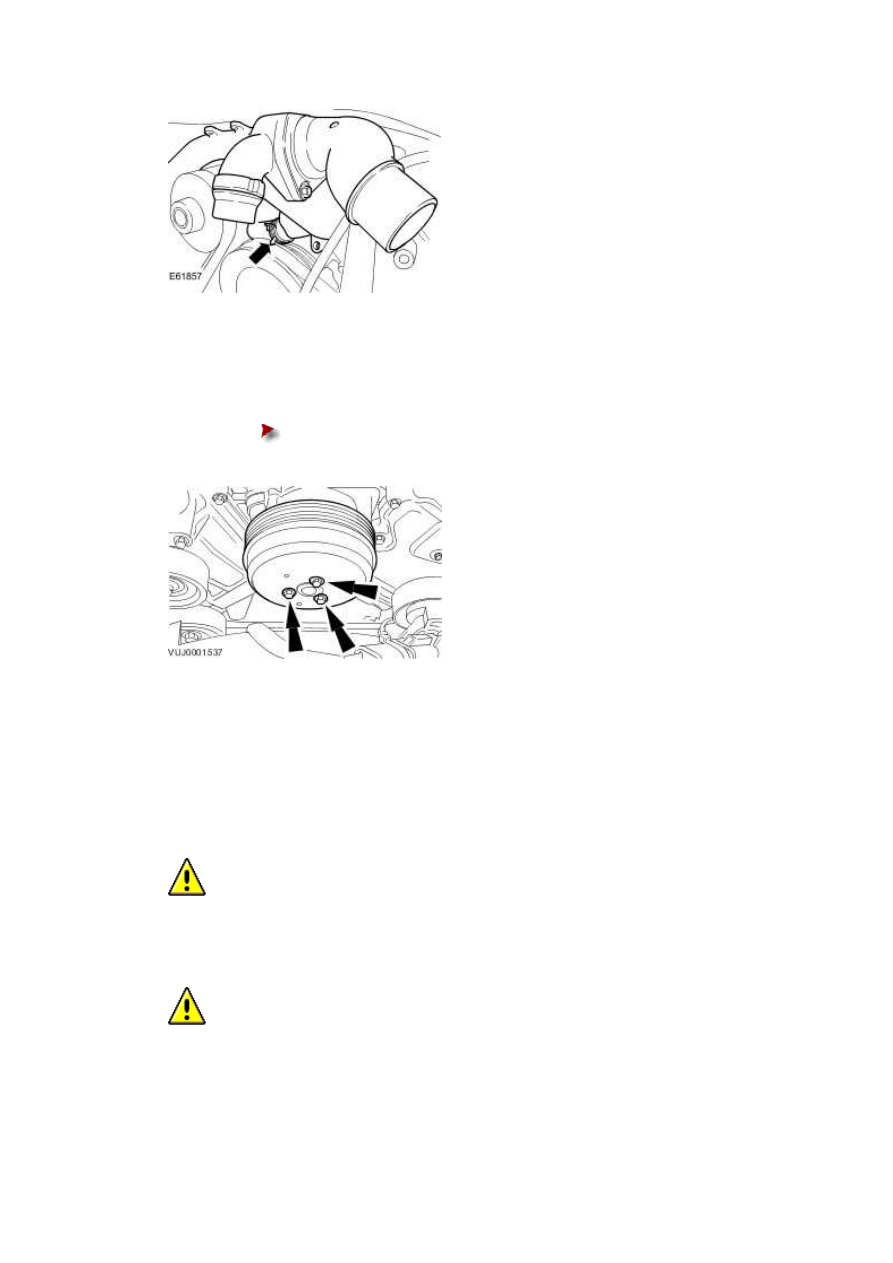

13 . Remove the water pump pulley.





Using a suitable tool, retain the water pump pulley.











14

.



Remove the air conditioning (A/C) compressor.

For additional information, refer to Air Conditioning (A/C) Compressor - 3.5L/4.2L, VIN

Range: G45704->G99999 (82.10.20)







15

.



  CAUTION: Cap the power steering line to prevent loss of fluid and prevent dirt

ingress.





  CAUTION: If power steering fluid comes into contact with the paintwork, the

affected area must be immediately washed down with cold water.
