Jaguar XJ (X350). Manual - part 409





All vehicles

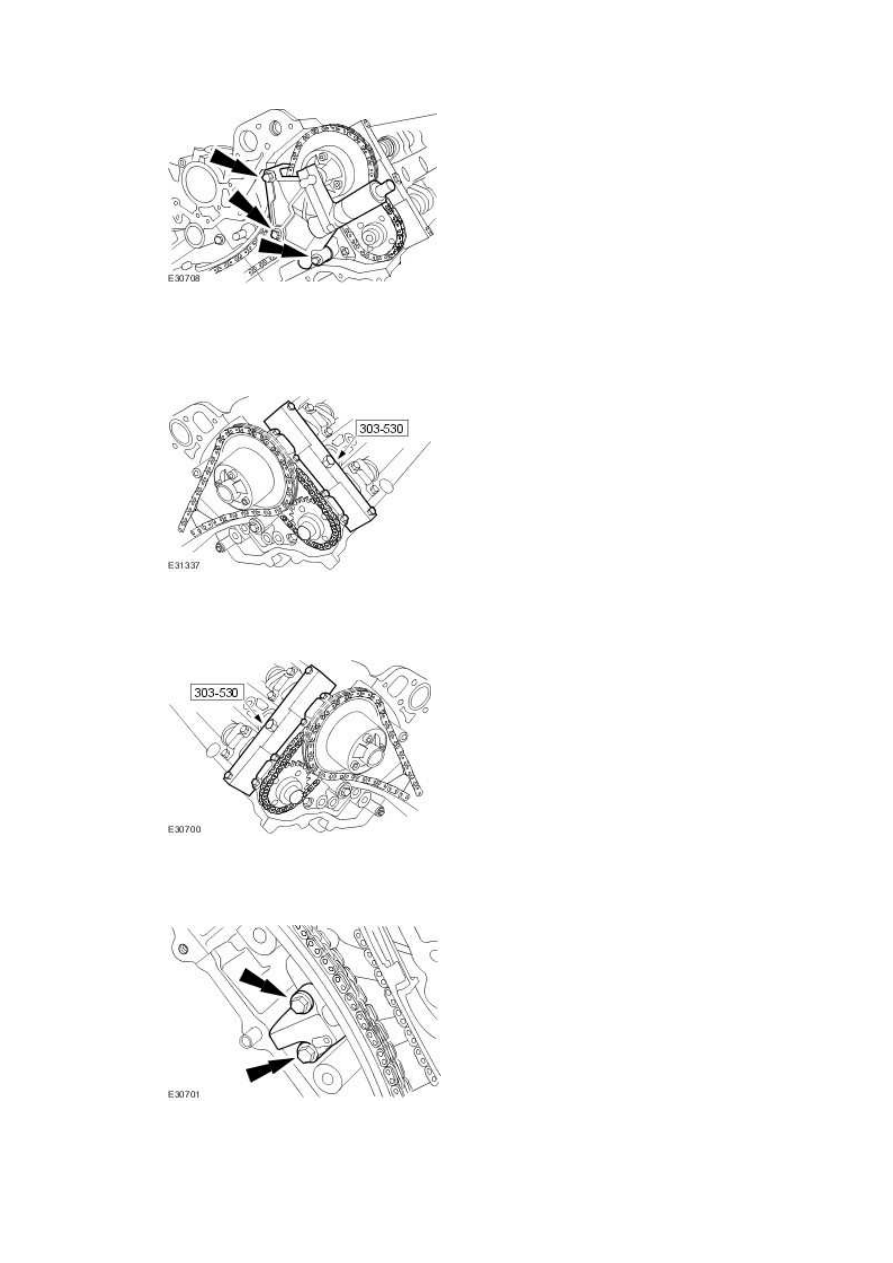

11 . Install the special tool to the left-hand cylinder head.







12 . Install the special tool to the right-hand cylinder head.

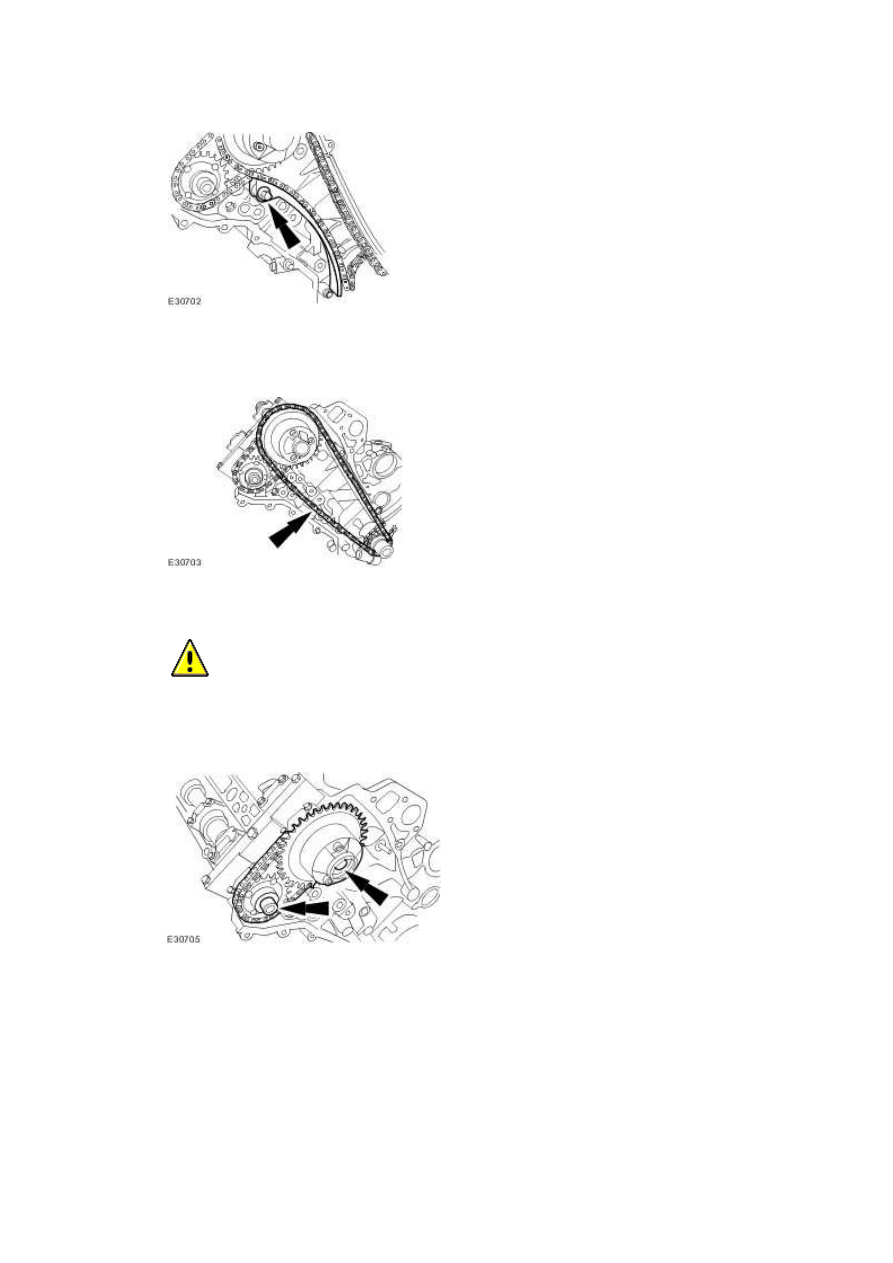

13 . Remove the primary timing chain tensioner assembly.







14 . Remove the primary timing chain tensioner guide.







15 . Remove the primary timing chain.







16

.



  CAUTION: Make sure the secondary timing chain and camshaft sprockets are free

to rotate.





Loosen the camshaft sprockets.







17 . Remove the primary timing chain guide.

www.

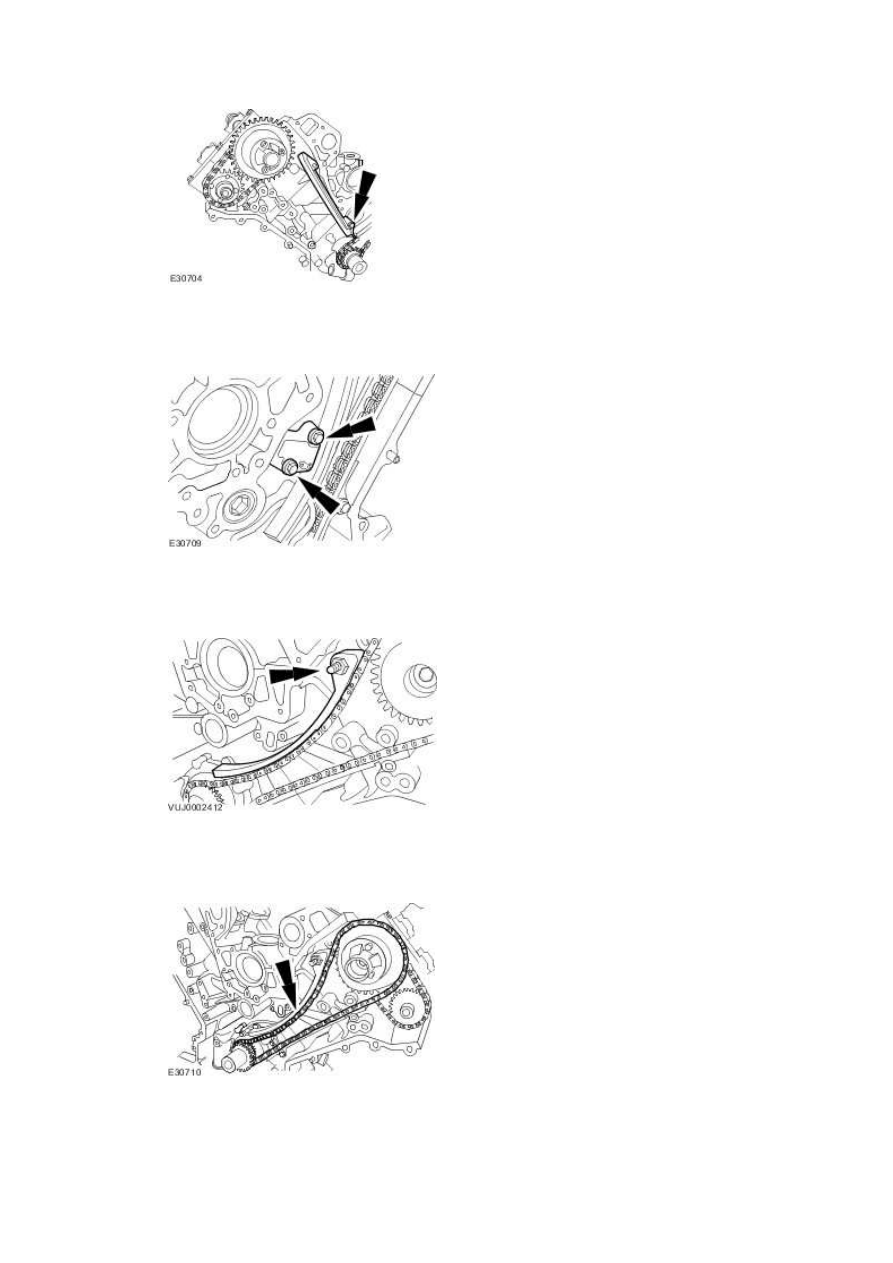

18 . Remove the primary timing chain tensioner assembly.







19 . Remove the primary timing chain tensioner guide.







20 . Remove the primary timing chain.







21 . Remove the primary timing chain tensioner guide.

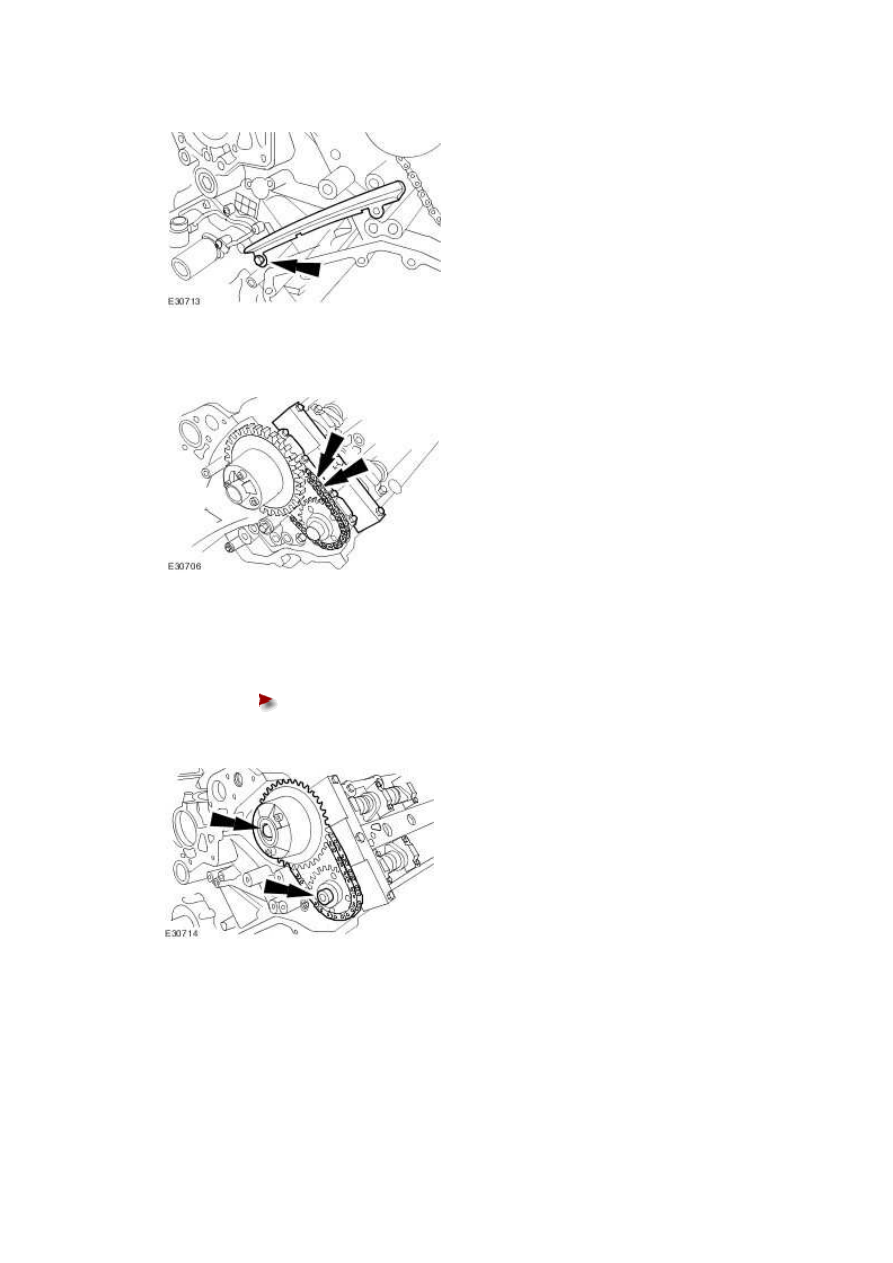

22 . Remove the secondary timing chain tensioner retaining bolts.







23

.



Remove the camshaft sprockets.





Remove the secondary timing chain tensioner and secondary timing chain

from the camshaft sprockets.











24 . Remove the camshaft setting tool.
