All vehicles



9 . Install the accessory drive belt.

For additional information, refer to Accessory Drive Belt - 3.5L/4.2L (12.10.40)





10 . Install the cooling fan motor and shroud.

For additional information, refer to Cooling Fan Motor and Shroud (26.25.25)





11 . Check and top up the engine oil to the correct level on the oil level indicator.







Crankshaft Rear Seal (12.21.20)

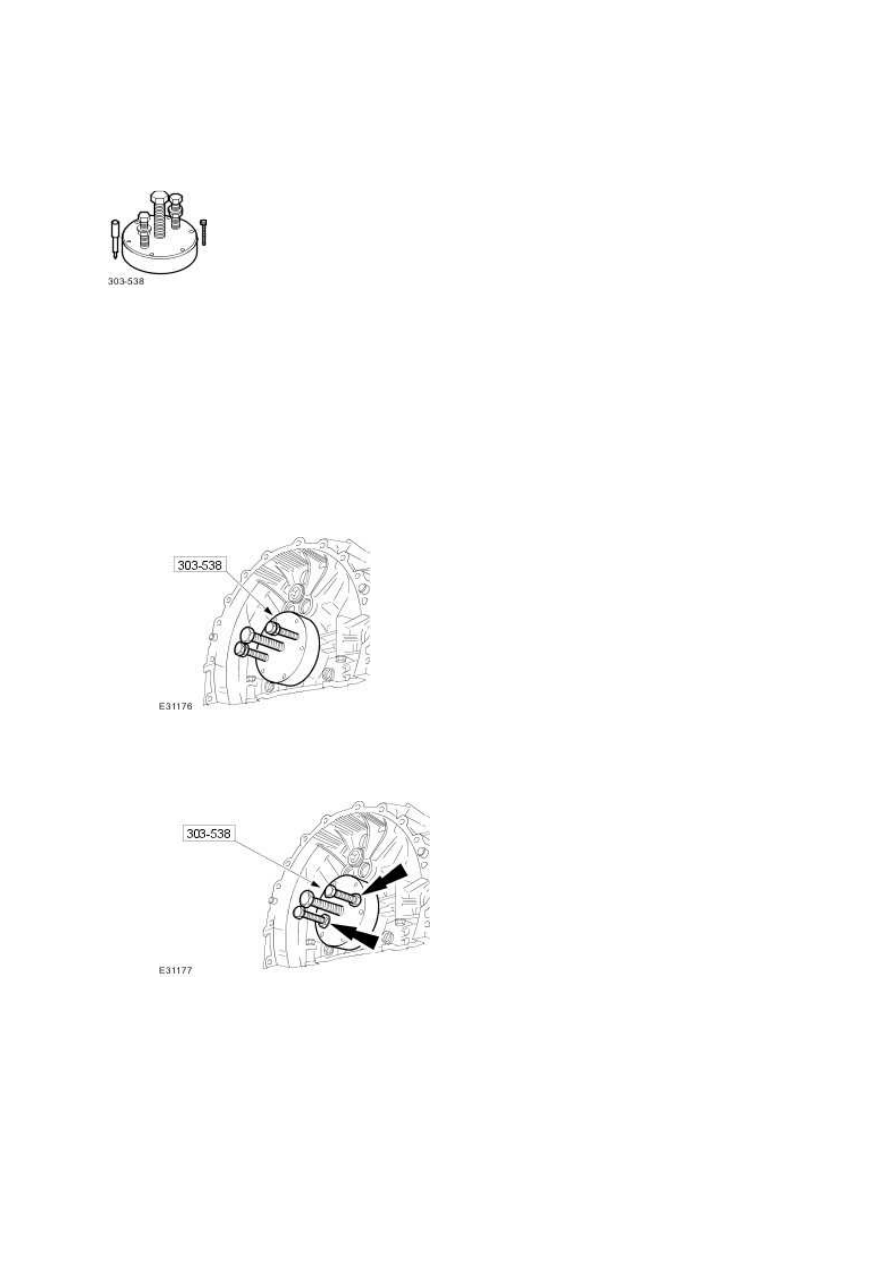

Special Service Tools





Crankshaft rear seal remover/replacer

303-538

Removal



1 . Remove the flexplate.

For additional information, refer to Flexplate (12.53.13)





2 . Install the special tool.







3 . Reposition the special tool retaining nuts.







4 . Using the special tool pierce the seal face and provide a pilot hole for the self-tapping screws.

www.







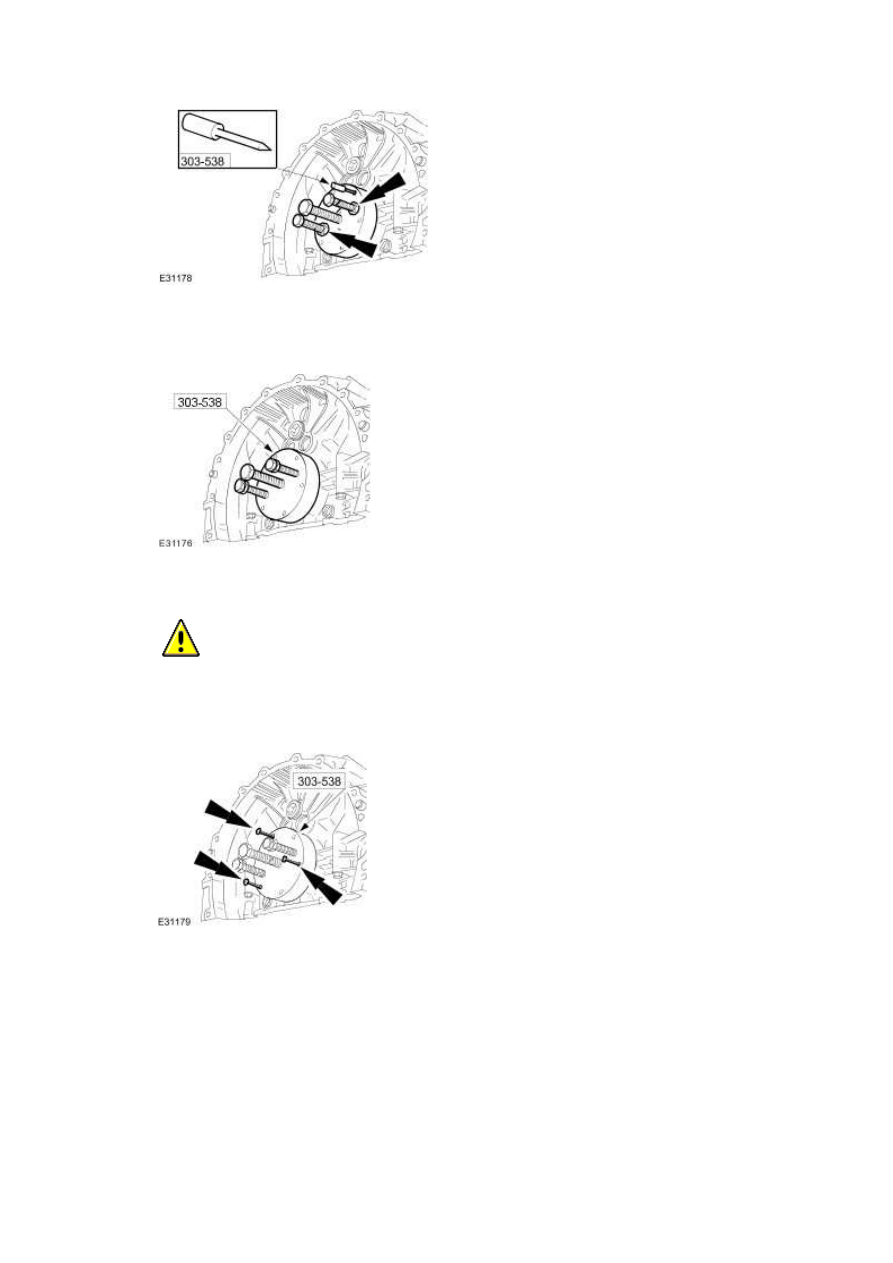

5 . Loosen the special tool retaining nuts.







6

.



  CAUTION: To prevent damage to special tool do not tighten screws more than one

and a half turns.





Install the special tool self-tapping screws.







7 . Using the special tool remove and discard the crankshaft rear seal.







Installation



1

.



NOTE:





Make sure all components are clean and dry.



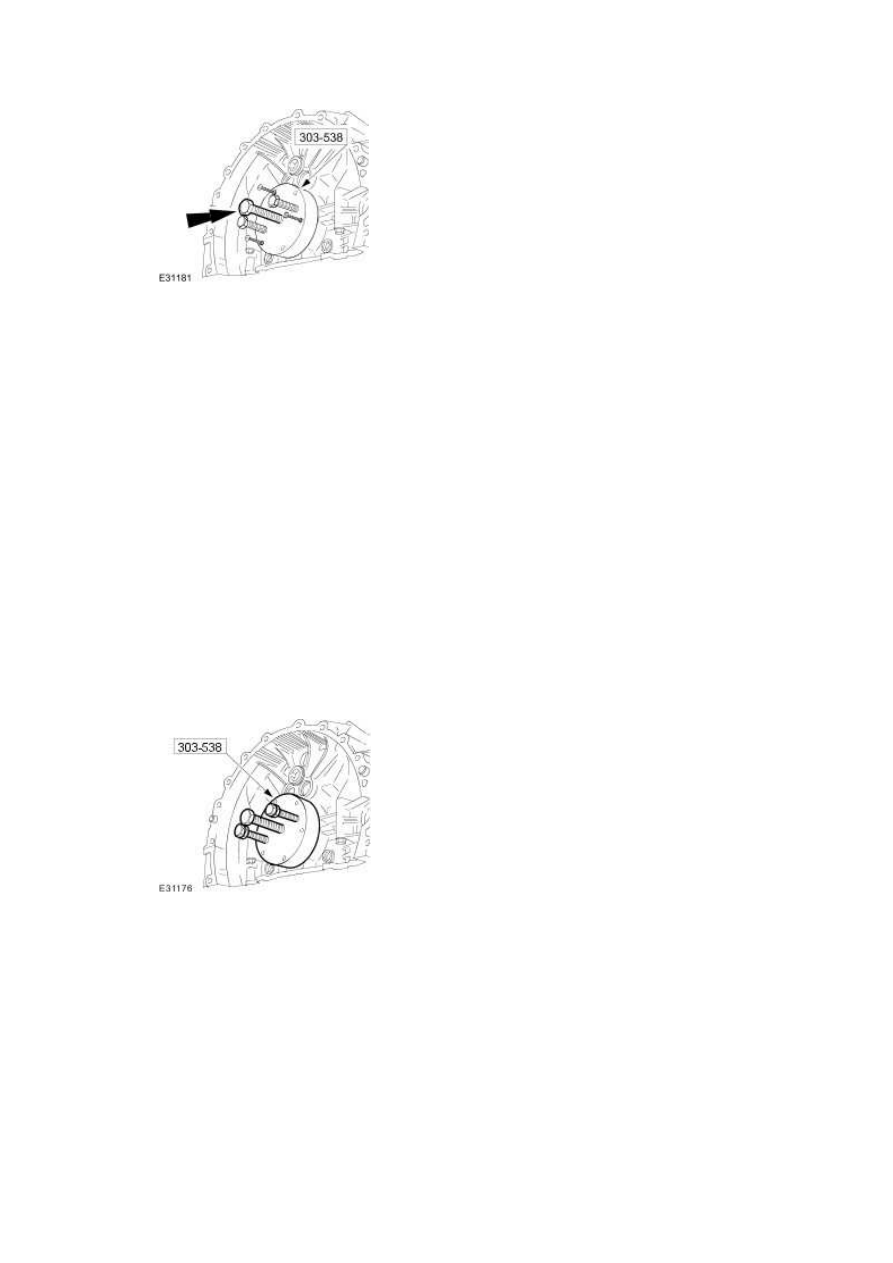

Make sure the transit sleeve is correctly in place and install the new seal over the crankshaft.

Do not use any lubricant on the seal, the transit sleeve or the crankshaft.







2 . Carefully remove the transit sleeve, leaving the seal in place.





3 . Install the special tool to the crankshaft.







4

.



Reposition the nuts to hold the special tool against the crankshaft rear seal. Check that the

crankshaft rear seal and the special tool are parallel to the rear of the engine.
