Jaguar XJ (X350). Manual - part 405

Crankshaft Front Seal - VIN Range:
G45704->G99999 (12.21.14)

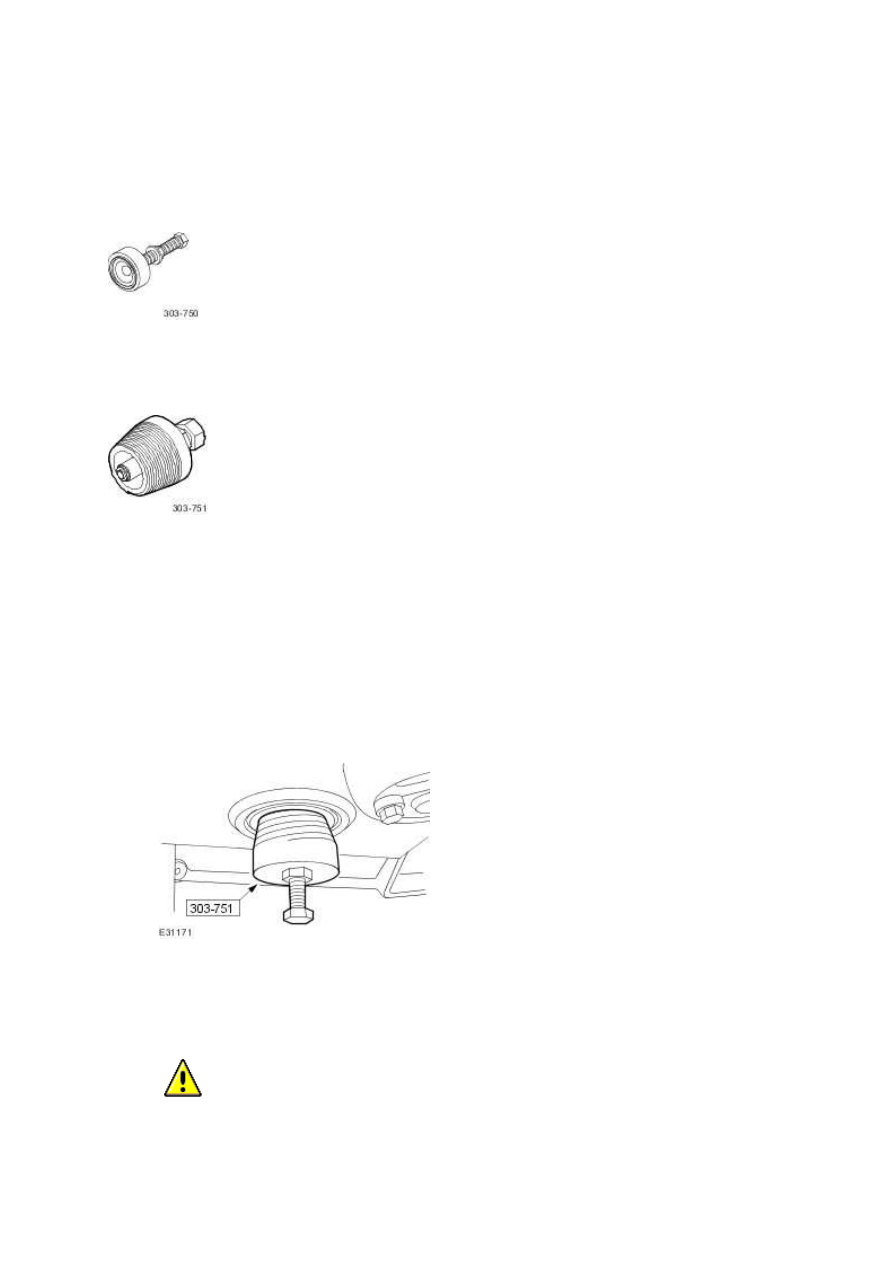

Special Service Tools





Installer, crankshaft front seal

303-750







Remover, crankshaft front seal

303-751

Removal



1 . Remove the crankshaft pulley.

For additional information, refer to





2 . Using the special tool, remove the crankshaft front seal.







Installation



1 .

  CAUTION: Make sure the crankshaft front seal mating faces are clean and dry.



  CAUTION: Do not remove the crankshaft front seal protector.





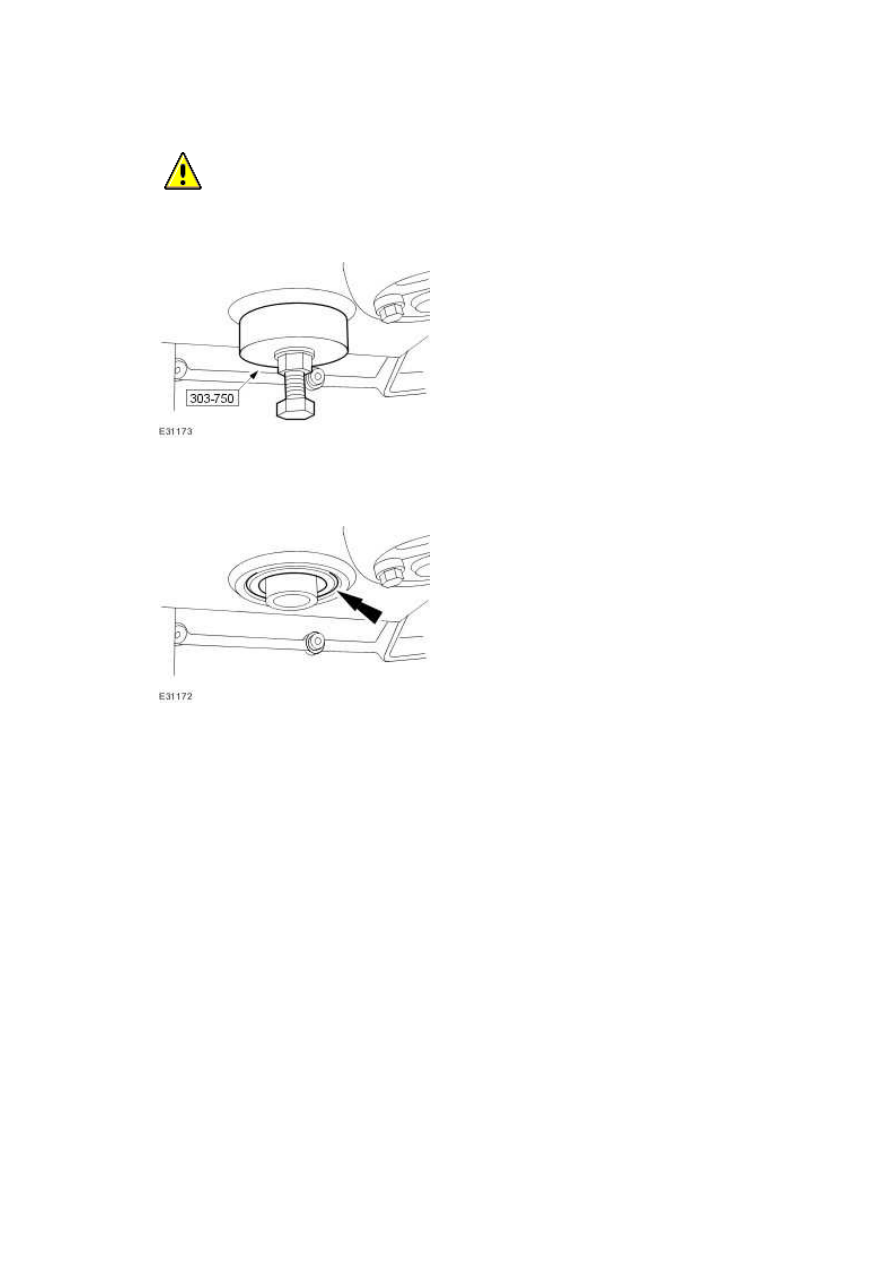

Using the special tool, install the crankshaft front seal.







2 . Remove the crankshaft seal protector.







3 . Install the crankshaft pulley.

For additional information, refer to







www.

Crankshaft Pulley (12.21.09)

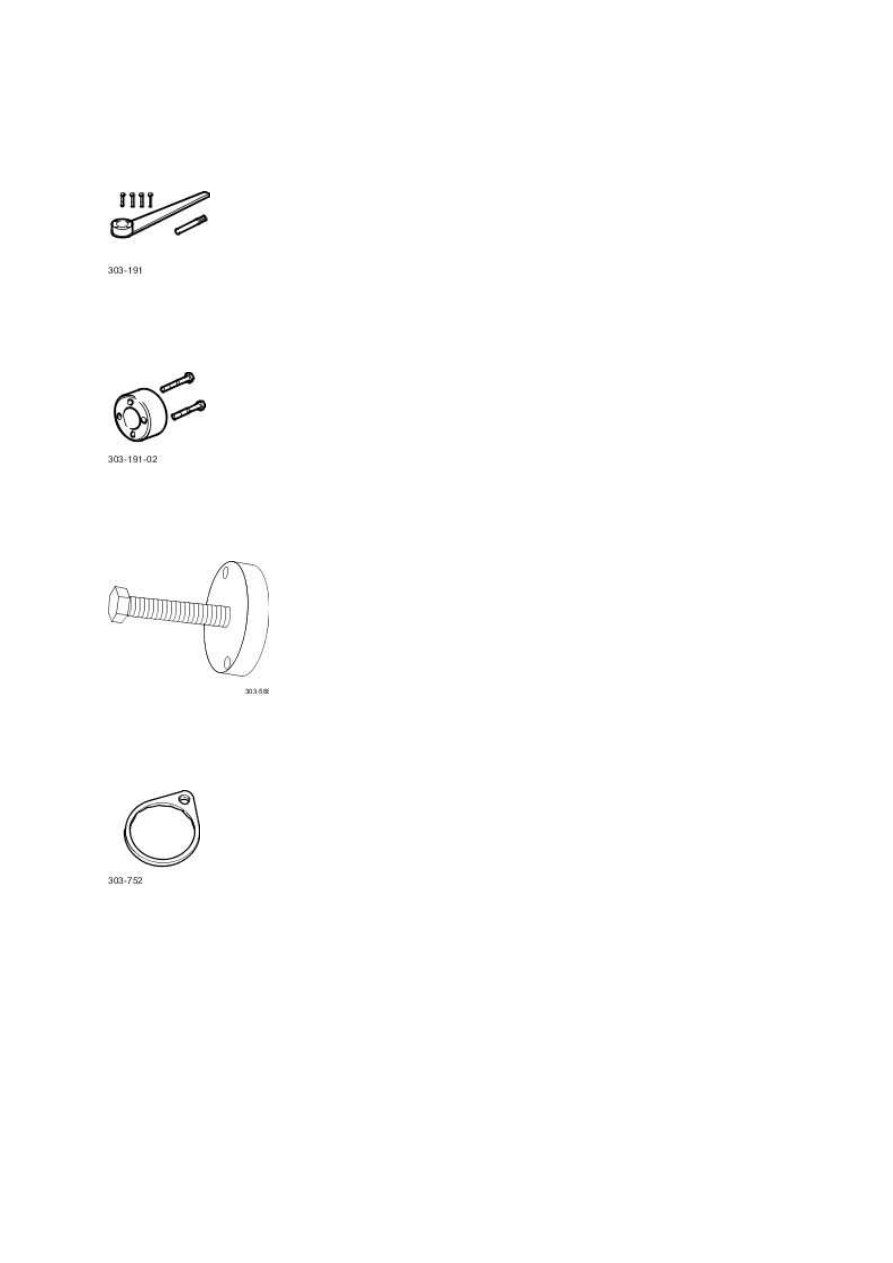

Special Service Tools





Locking Tool, Crankshaft Pulley

303-191







Adapter for 303-191/303-588

303-191-02







Remover, Crankshaft Pulley

303-588







Installer/remover, Oil Filter

303-752

Removal

All vehicles



1 . Remove the cooling fan motor and shroud.

For additional information, refer to Cooling Fan Motor and Shroud (26.25.25)





2 . Remove the accessory drive belt .

For additional information, refer to Accessory Drive Belt - 3.5L/4.2L (12.10.40)



Vehicles without supercharger



3 . NOTE:





Place a suitable container underneath the filter to prevent oil spillage.



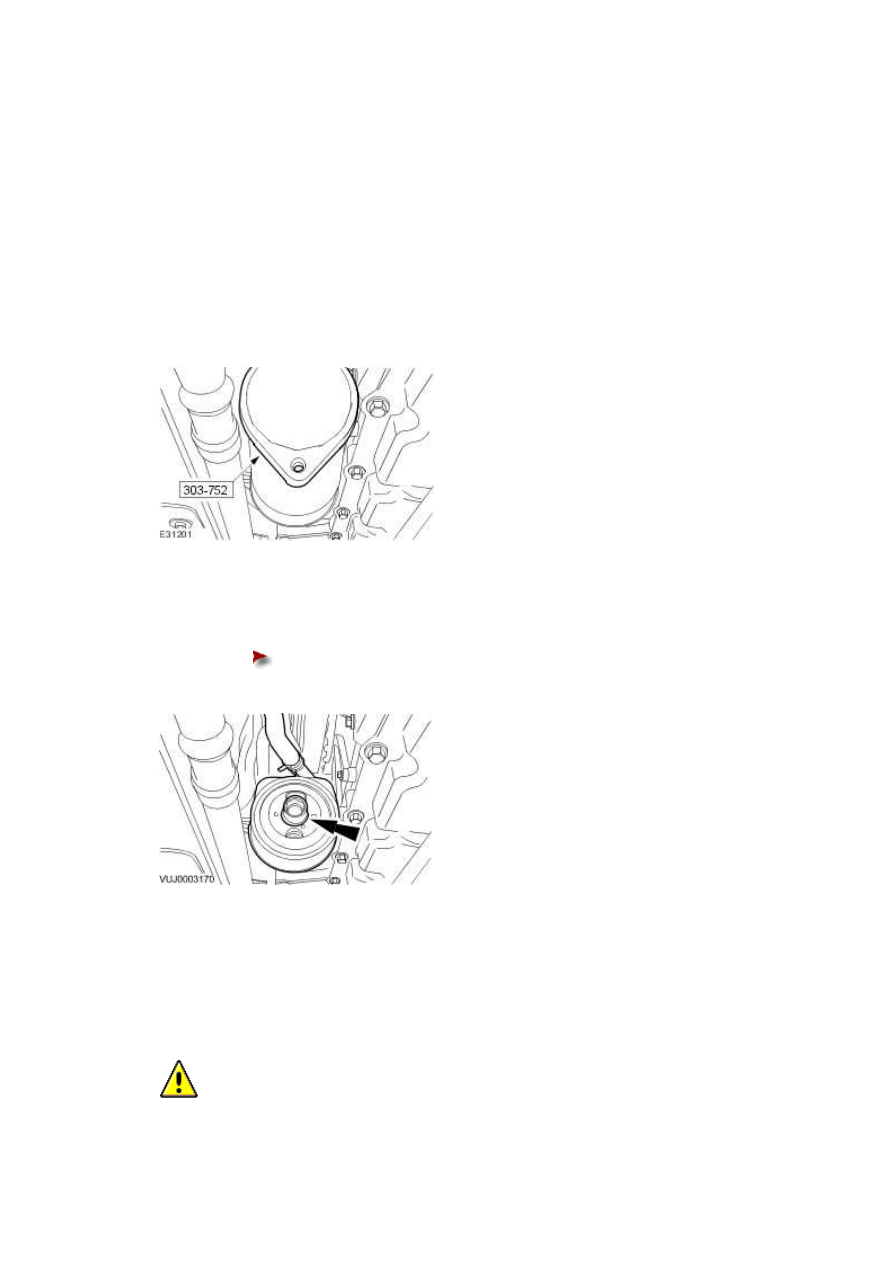

Using the special tool, remove and discard the oil filter element.







4 . Detach the oil cooler.





Remove and discard the O-ring seal.











5 . Lower the vehicle



All vehicles



6

.



  CAUTION: Under no circumstances should the crankshaft setting peg 303-645 be

used in the following operations to lock the crankshaft.



www.
