24 . NOTE:

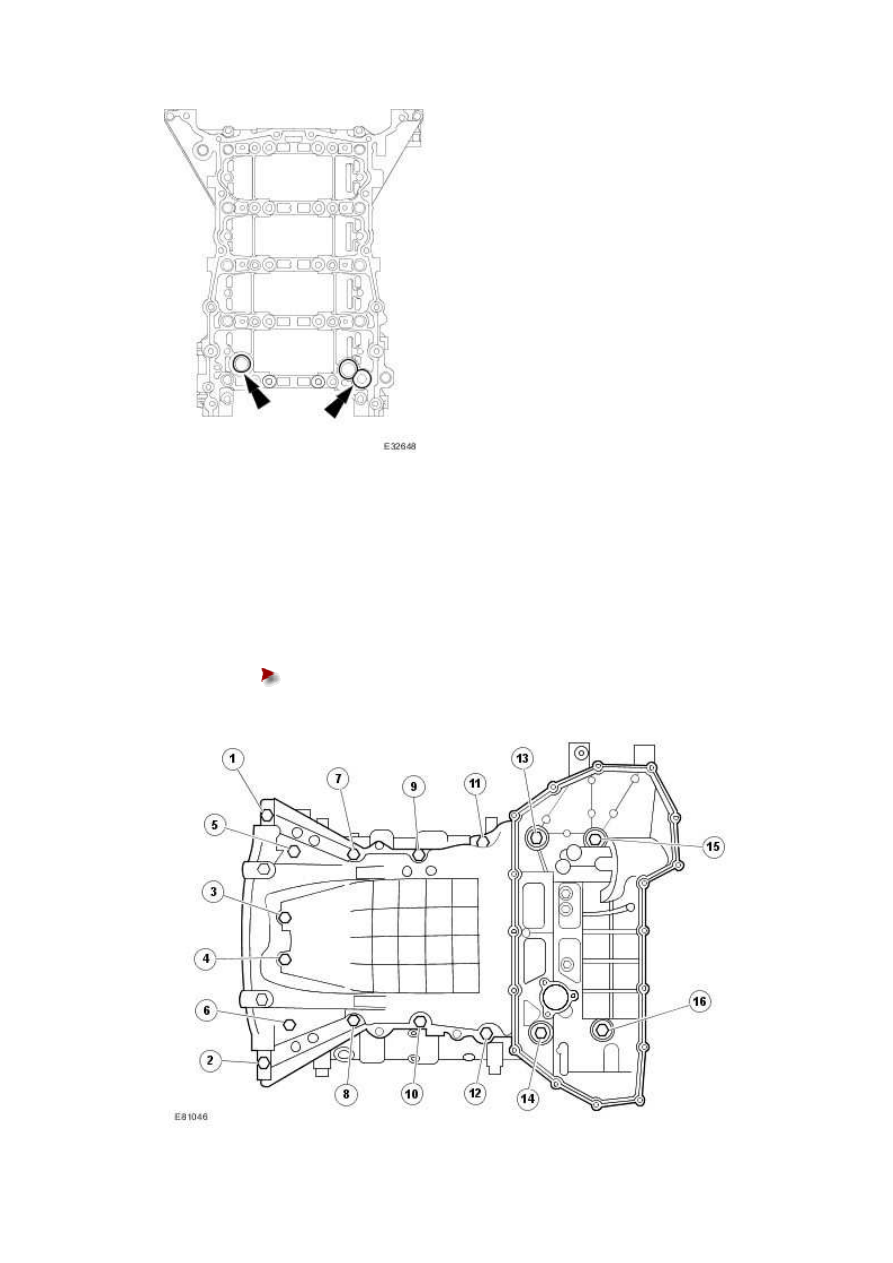

Tighten the retaining bolts in the sequence shown.



Install the upper oil pan.





Tighten to 21 Nm.











25 . NOTE:





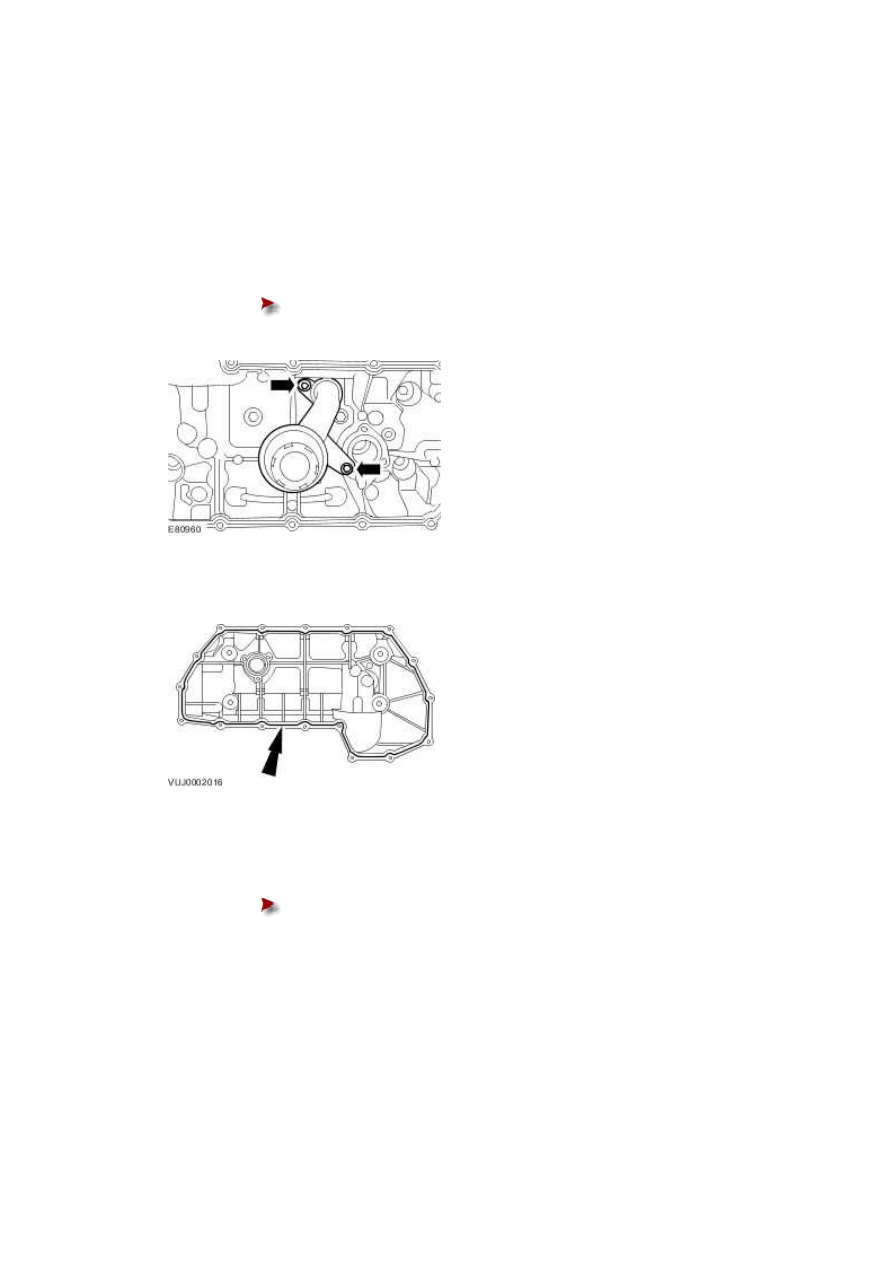

Install a new O-ring seal.



Install the oil strainer.





Tighten to 12 Nm.











26 . Install the oil pan gasket to the oil pan body assembly.







27 . Install the lower oil pan.





Install, but do not fully tighten the retaining bolts.





www.







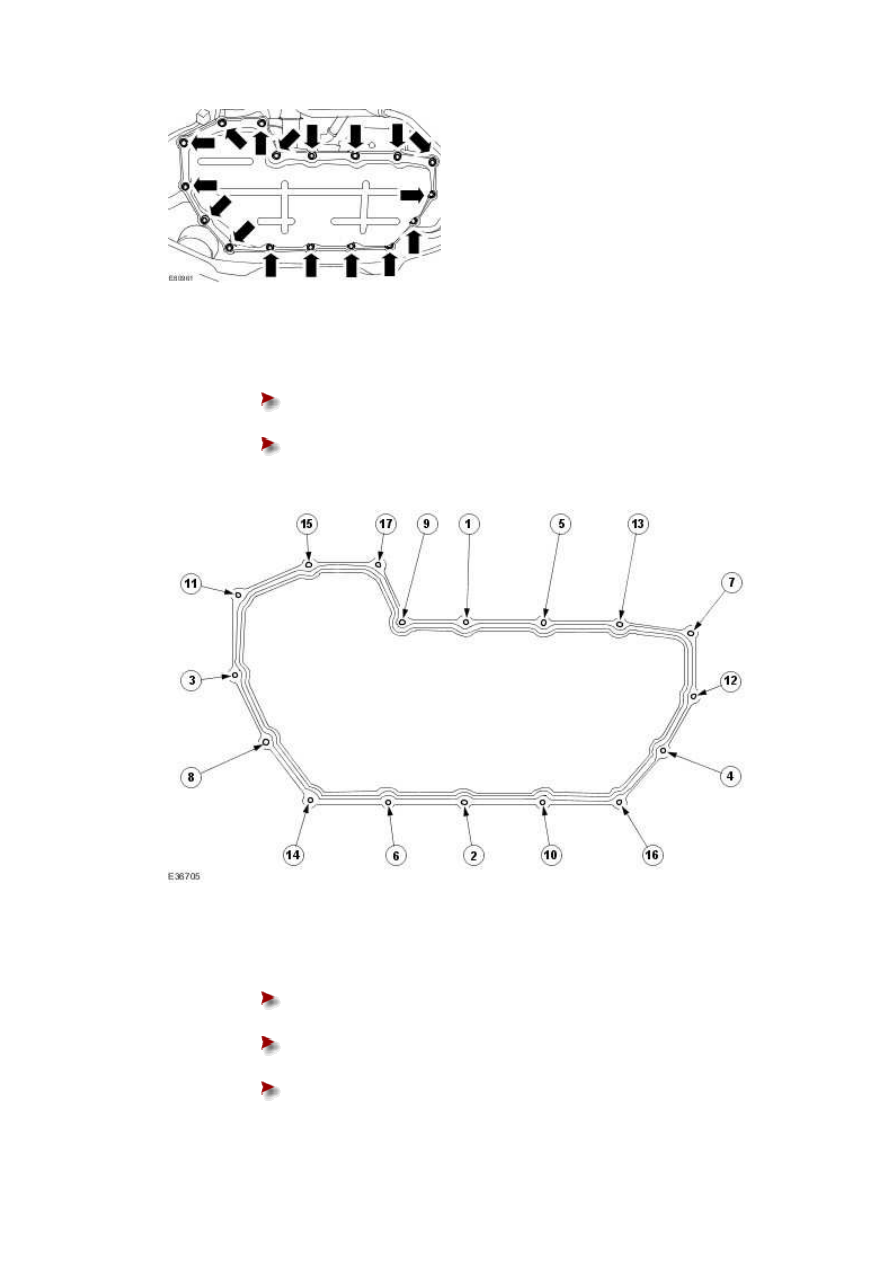

28 . Tighten the retaining bolts in the indicated sequence in two stages.





Stage 1: bolts 1 to 7, tighten to 5 Nm.







Stage 2: bolts 1 to 17, tighten to 12 Nm.











29 . Install the drive plate.





Install the drive plate.







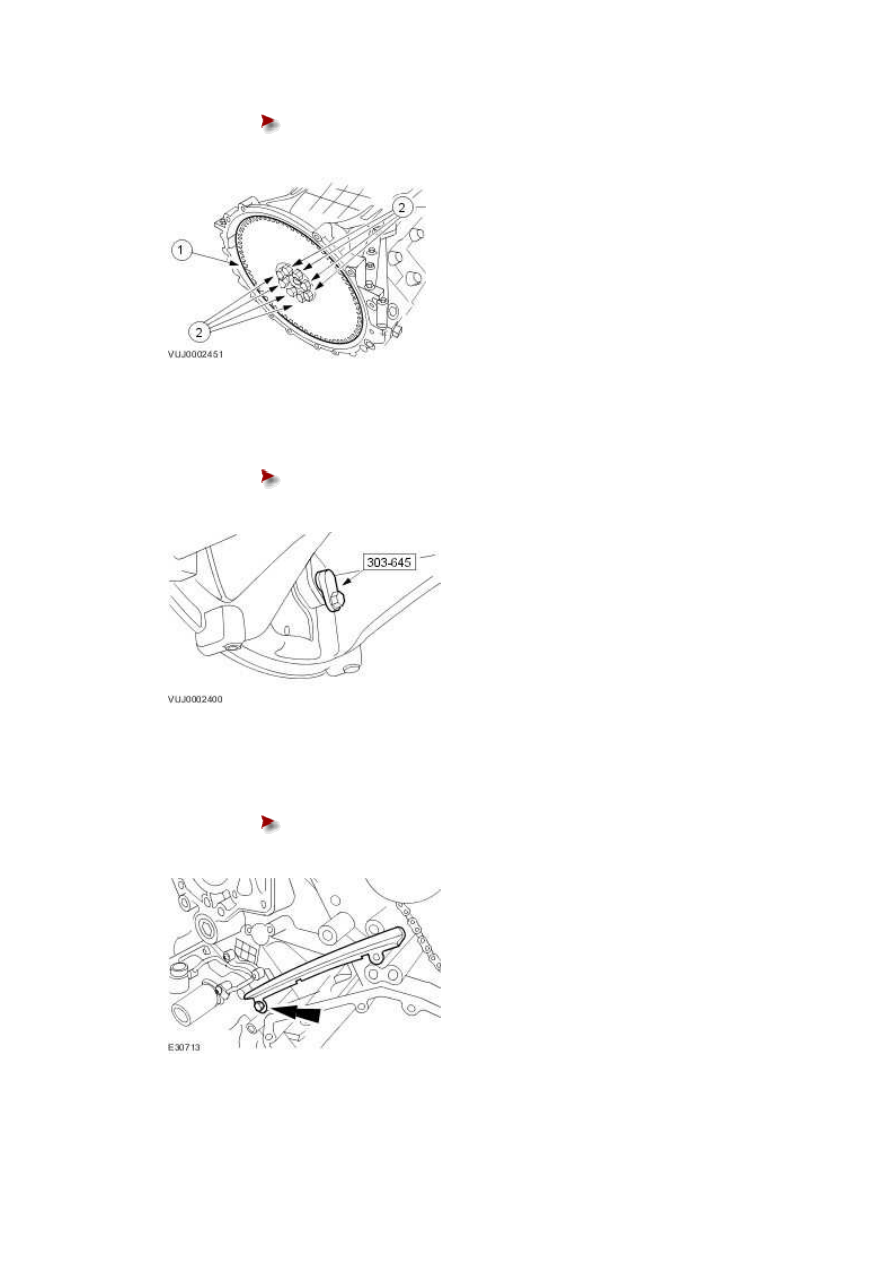

Install the drive plate retaining bolts, and tighten in 2 stages.







Stage 1: Tighten to 15 Nm.







Stage 2: Tighten to 110 Nm.











30 . Position the crankshaft.





Install the special tool.











31 . Install the left-hand primary timing chain tensioner guide.





Tighten to 12 Nm.
