Install the crankshaft main bearing carrier and tighten bolts to specification within

twenty minutes of applying the sealant.





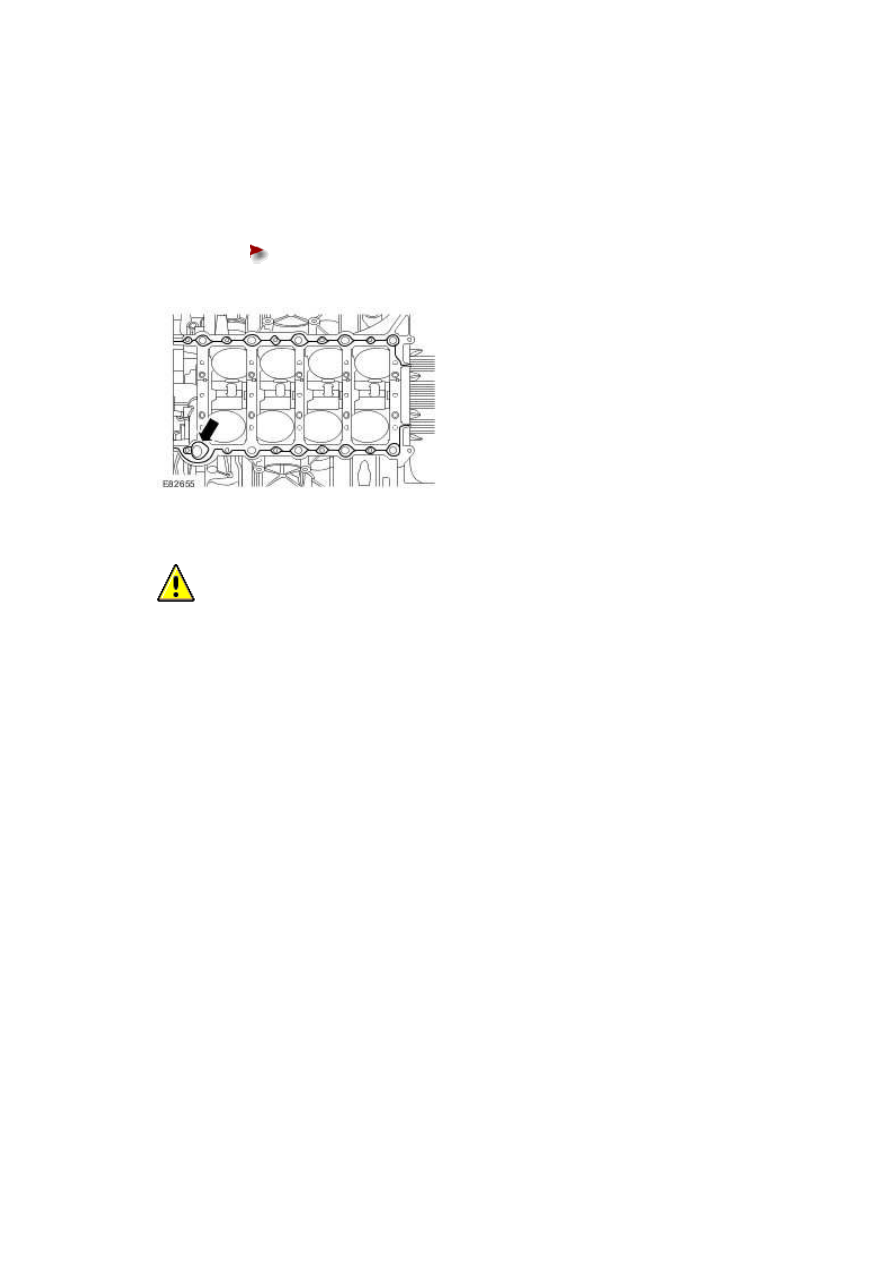

Apply a 1 mm bead of sealant to the cylinder block in the area shown.





Use WSS-M4G323-A4-RTV sealant.











4

.



  CAUTION: Make sure all dowels are fully seated into the crankshaft main bearing

carrier prior to tightening the bolts.





NOTE:





Do not lubricate the crankshaft main bearing carrier retaining bolts.



NOTE:





Do not rotate the crankshaft until all the retaining bolts are tightened to specification.



NOTE:





The retaining bolts must be tightened within twenty minutes of applying the sealant.



NOTE:





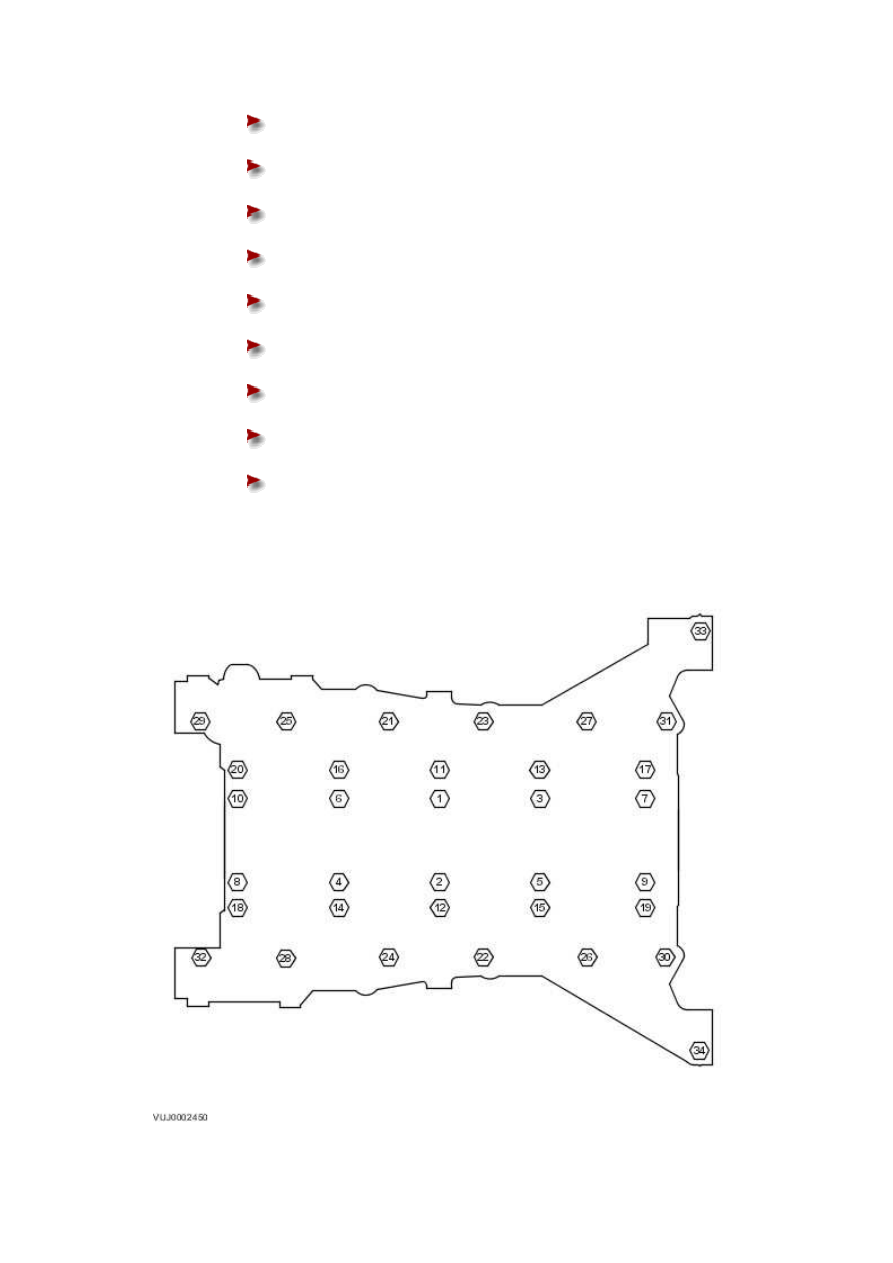

Tighten the retaining bolts in the sequence shown.



Install the crankshaft main bearing carrier to the cylinder block.

3  NOTE:





Stage 1: Bolts 21 to 32, tighten to 15 Nm







Stage 2: Bolts 33 to 34, tighten to 15 Nm







Stage 3: Bolts 1 to 10, tighten to 25 Nm







Stage 4: Bolts 11 to 20, tighten to 15 Nm







Stage 5: Bolts 1 to 10, tighten to 35 Nm + 135 degrees







Stage 6: Bolts 11 to 20, tighten to 20 Nm + 150 degrees







Stage 7: Bolts 21 to 32, tighten to 20 Nm + 90 degrees







Stage 8: Bolts 33 to 34, tighten to 20 Nm + 150 degrees







Stage 9: Center punch each of the bolt heads to indicate it has been reused.







www.





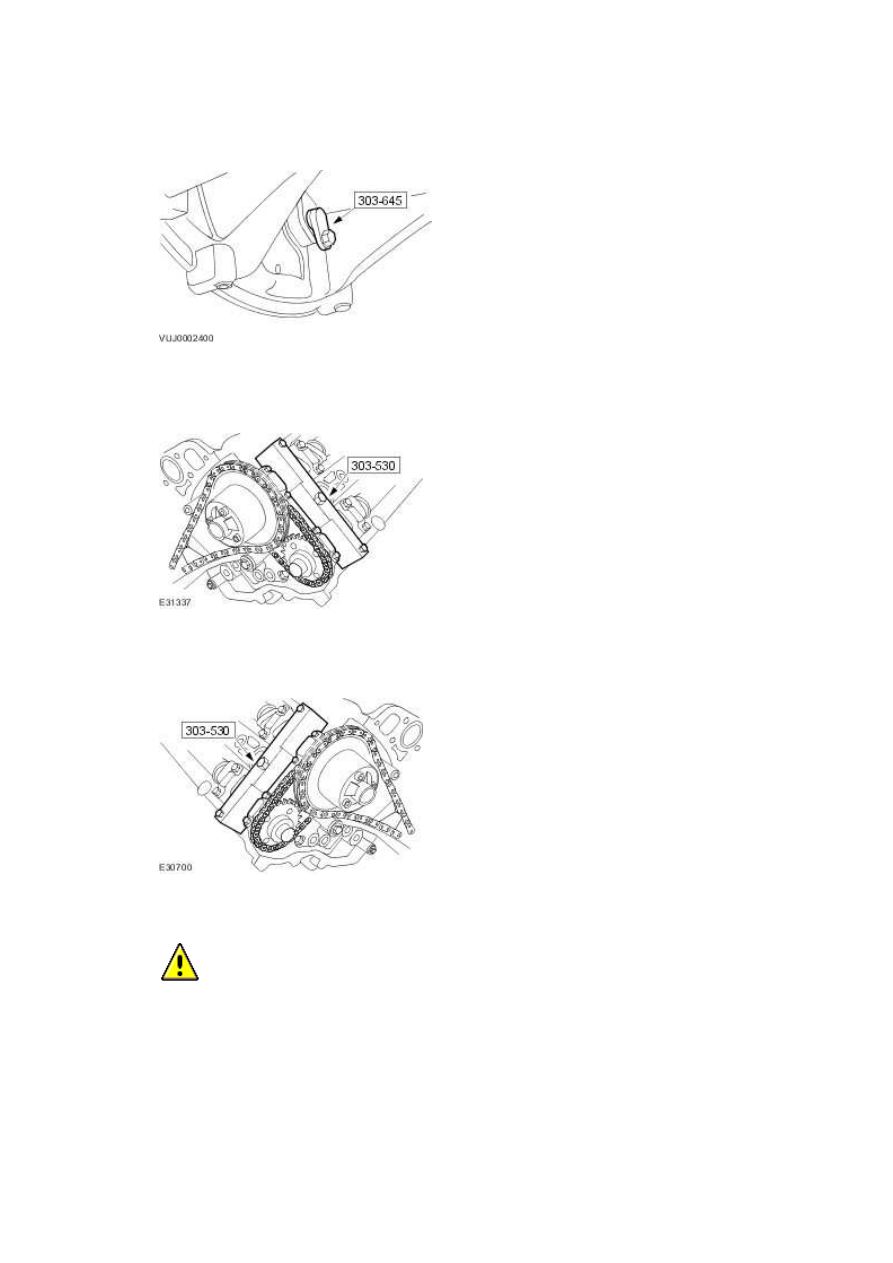

5 . Remove the special tool.







6 . Remove the special tool from the left-hand cylinder head.







7 . Remove the special tool from the right-hand cylinder head.







8

.



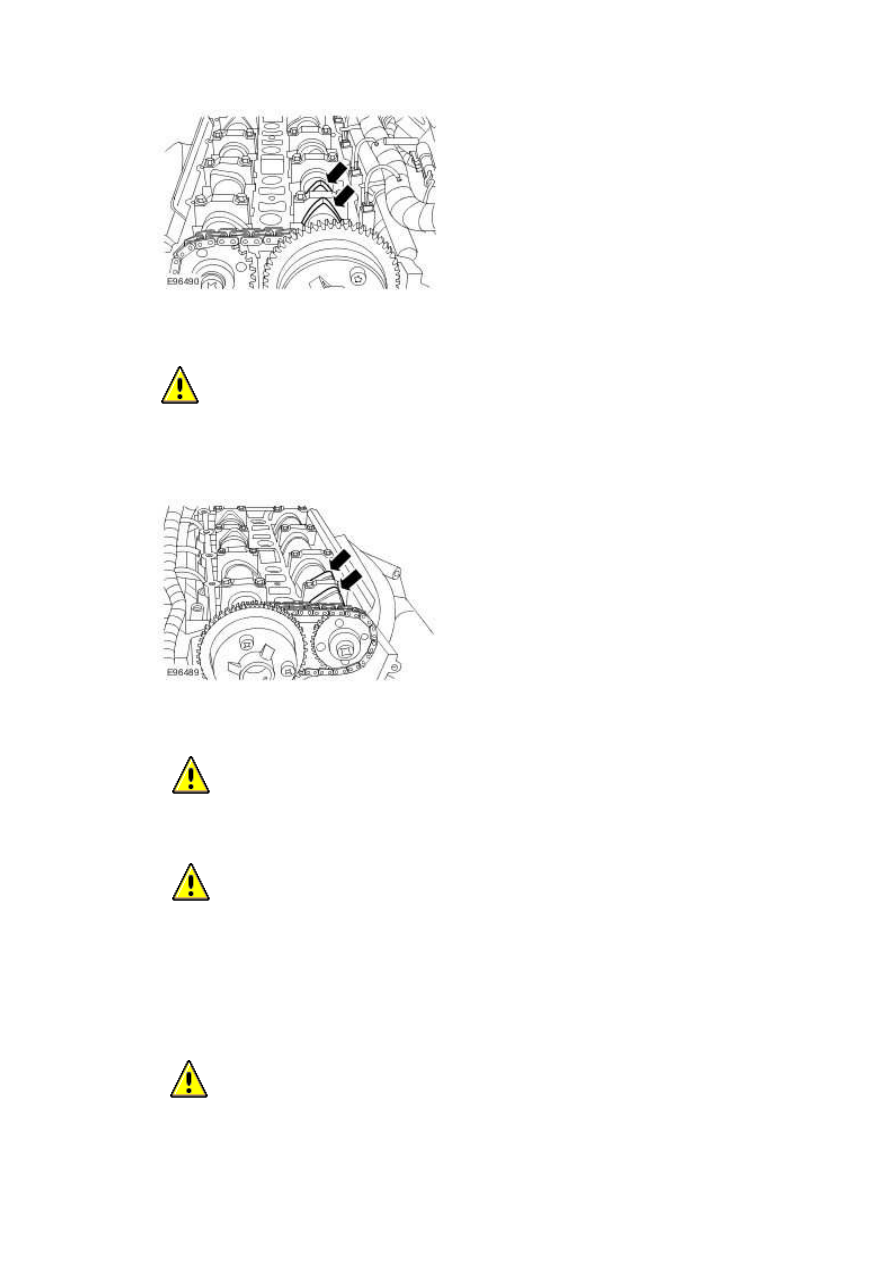

  CAUTION: Make sure that number 1 cylinder intake camshaft lobes are vertical to

the cylinder head face.





Position the right-hand camshafts to the neutral position.







9

.



  CAUTION: Make sure that number 2 cylinder exhaust camshaft lobes are vertical to

the cylinder head face.





Position the left-hand camshafts to the neutral position.







10

.



  CAUTION: Make sure no binding of the crankshaft occurs.





  CAUTION: Make sure the spark plugs are removed to enable the engine to rotate

freely.





Carefully rotate the crankshaft two complete turns to check for correct operation.







11

.



  CAUTION: Make sure the spark plugs are removed to enable the engine to rotate

freely.
