Jaguar XJ (X350). Manual - part 315

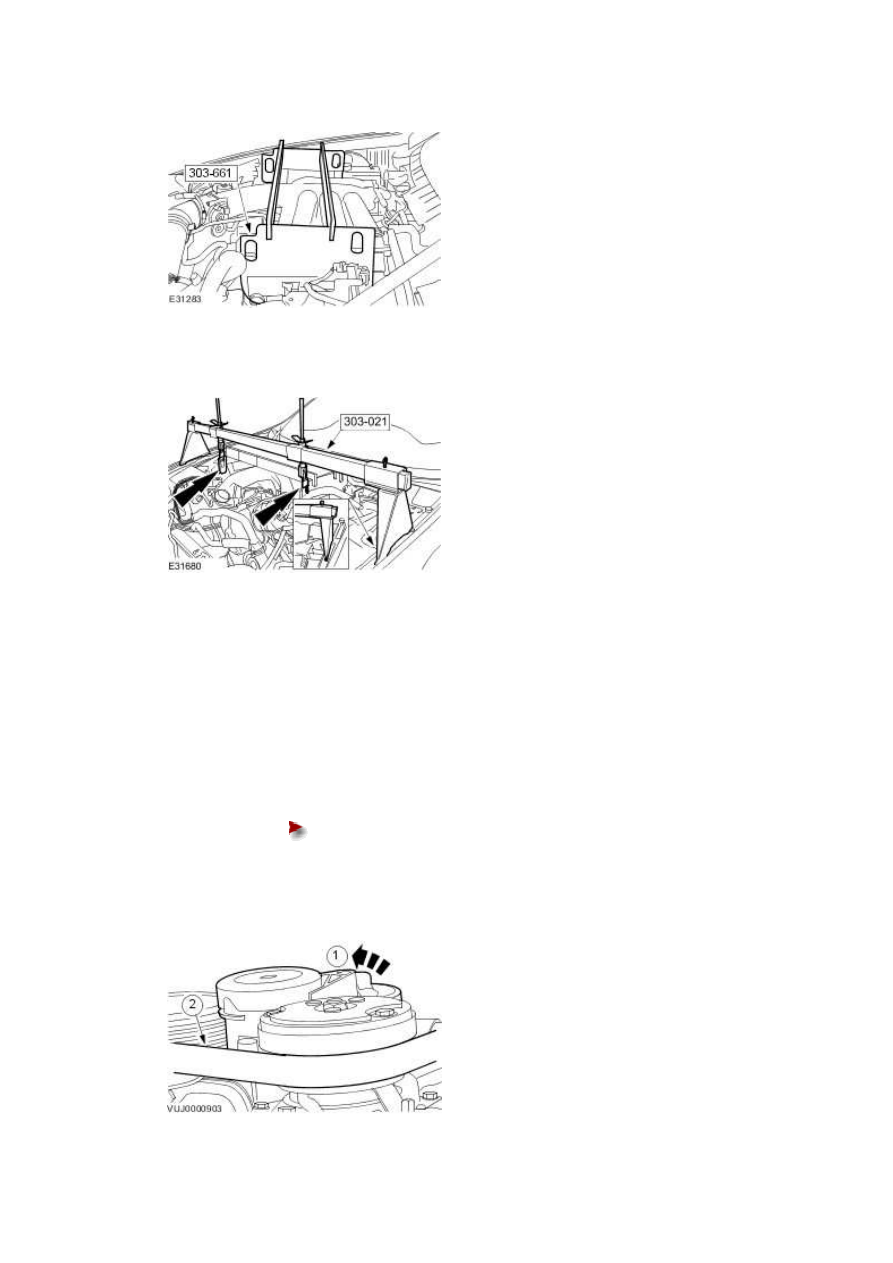

29 . Install the special tool support bars to the special tool.







30 . Install the special tool.







31 . Raise the vehicle.





32

.



Detach the accessory drive belt.



1) Rotate the accessory drive belt tensioner counter-clockwise.







Use a 3/8 inch square drive bar to rotate the accessory drive belt

tensioner.





2) Detach the accessory drive belt.

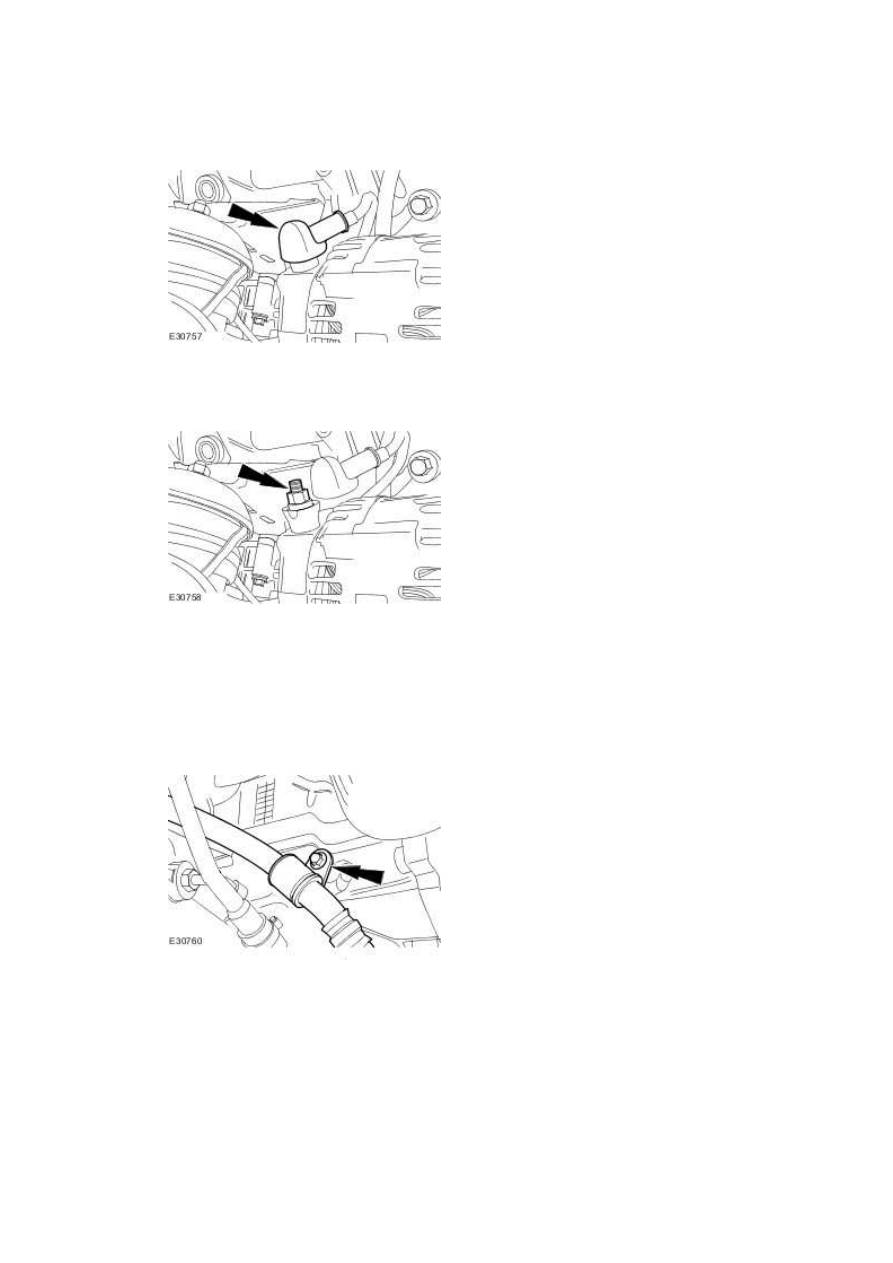

33 . Detach the generator battery positive cable protective cover.







34 . Remove the generator battery positive cable retaining nut.







35 . Remove the air conditioning compressor. <<412-03>>





36 . Detach the power steering hose.







37 . Reposition the power steering hose away from the engine.





www.





Left-hand shown, right-hand similar.

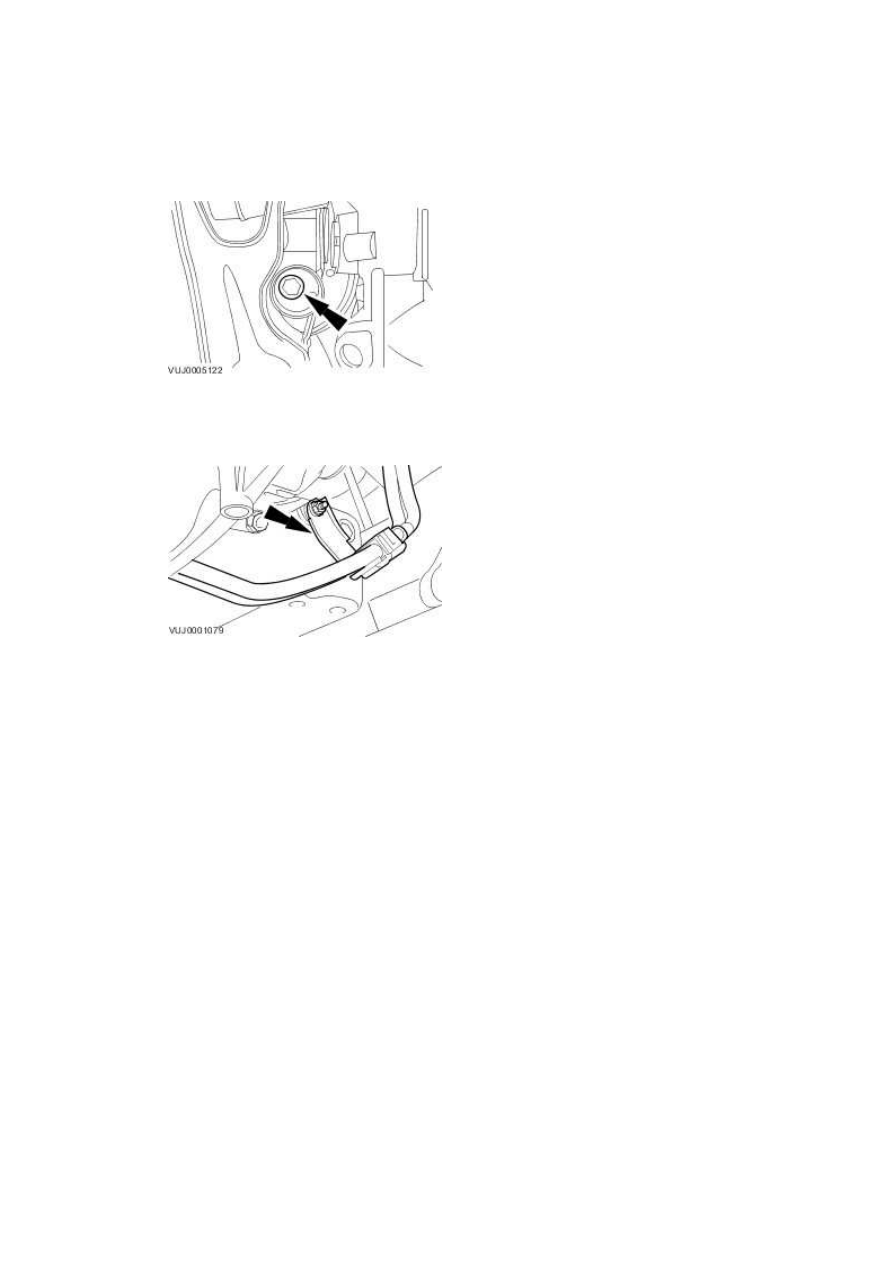

Remove the engine mounts lower retaining bolts.







39 . Detach the automatic transmission oil cooler tubes bracket.







40 . Reposition the automatic transmission oil cooler tubes away from the engine.





41 . Reposition the automatic transmission wiring harness away from the engine.





42 . Lower the vehicle.

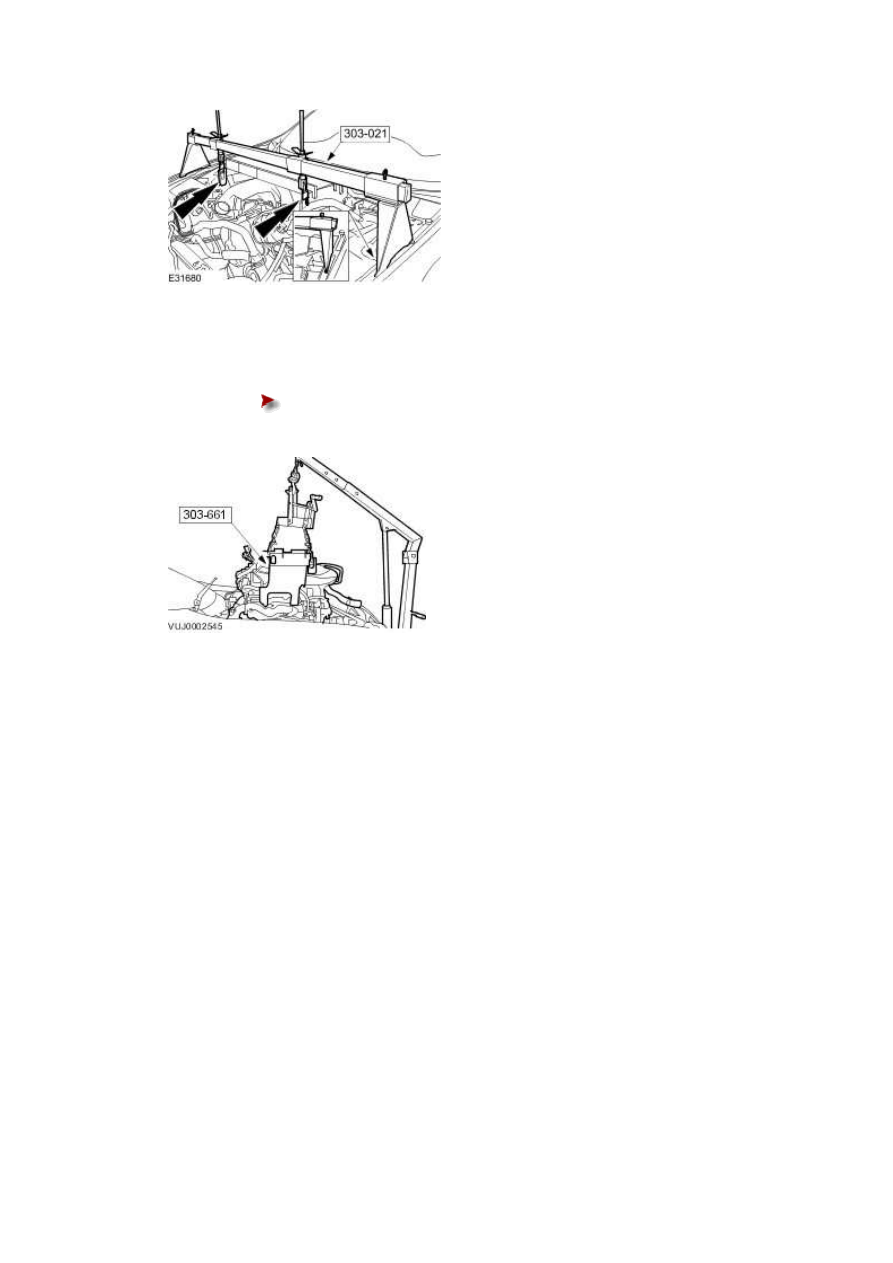

43 . Remove the special tool.

38 . NOTE:







44 . Remove the engine assembly.





Using the special tools, install a suitable floor crane.
