4 . Remove the air cleaner assembly. <<303-12A>>





5 . Remove the cabin air filter housing.

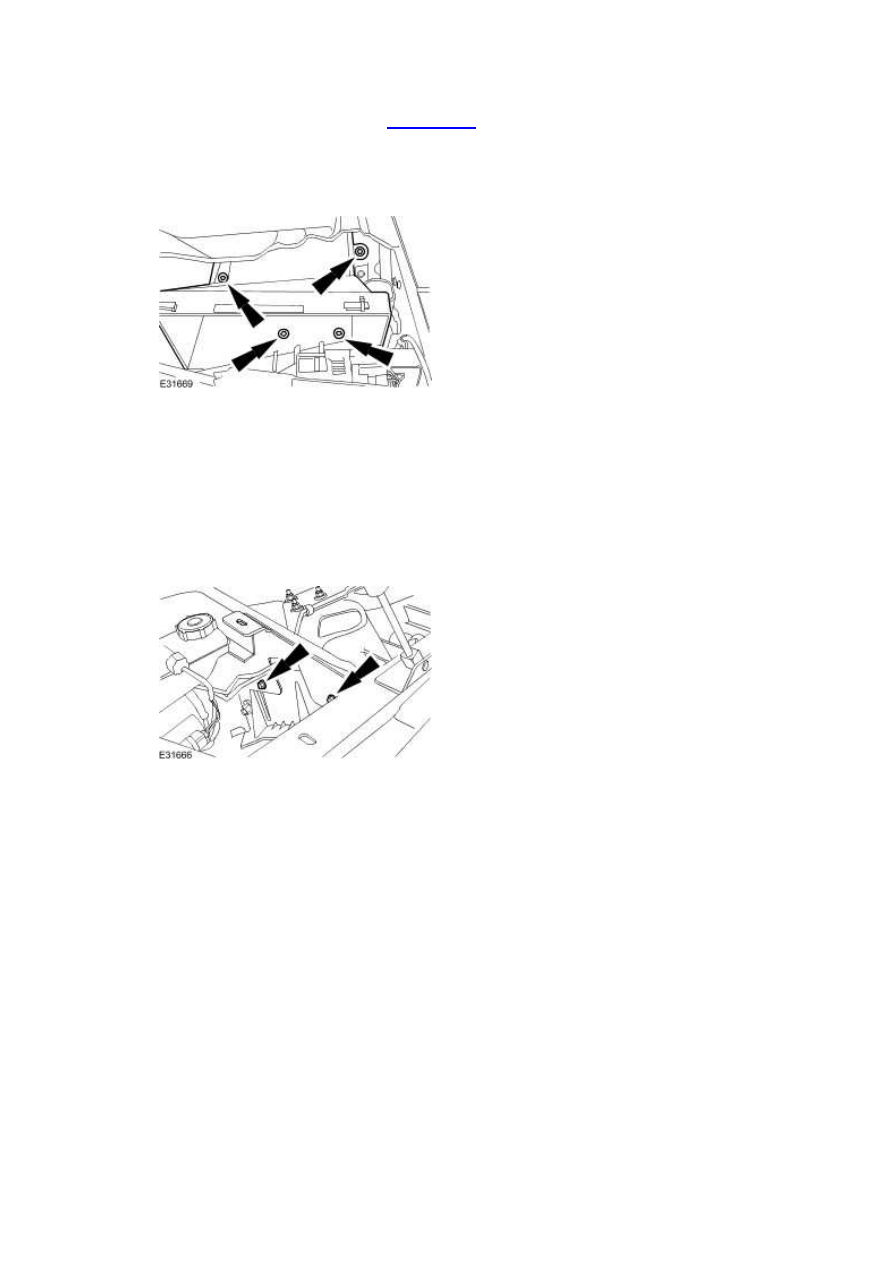

6 . NOTE:





Left-hand shown, right-hand similar.



Remove the engine compartment panel retaining bolts.

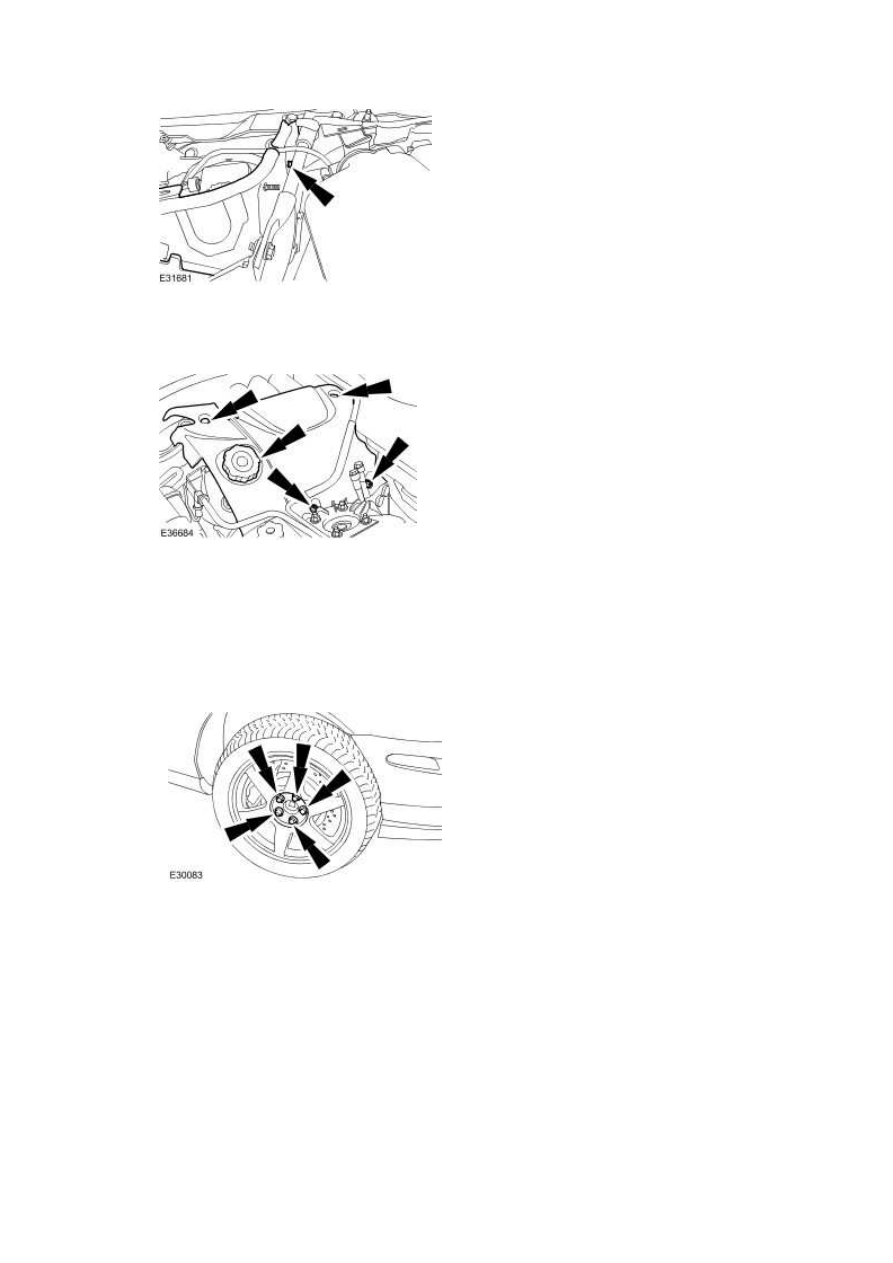

7 . NOTE:





Left-hand shown, right-hand similar.



Remove the engine compartment panel.







8 . Remove the engine cover.







9 . Raise the vehicle.





10 . Remove the passenger side front wheel and tire assembly. <<204-04>>







11 . Lower the vehicle.

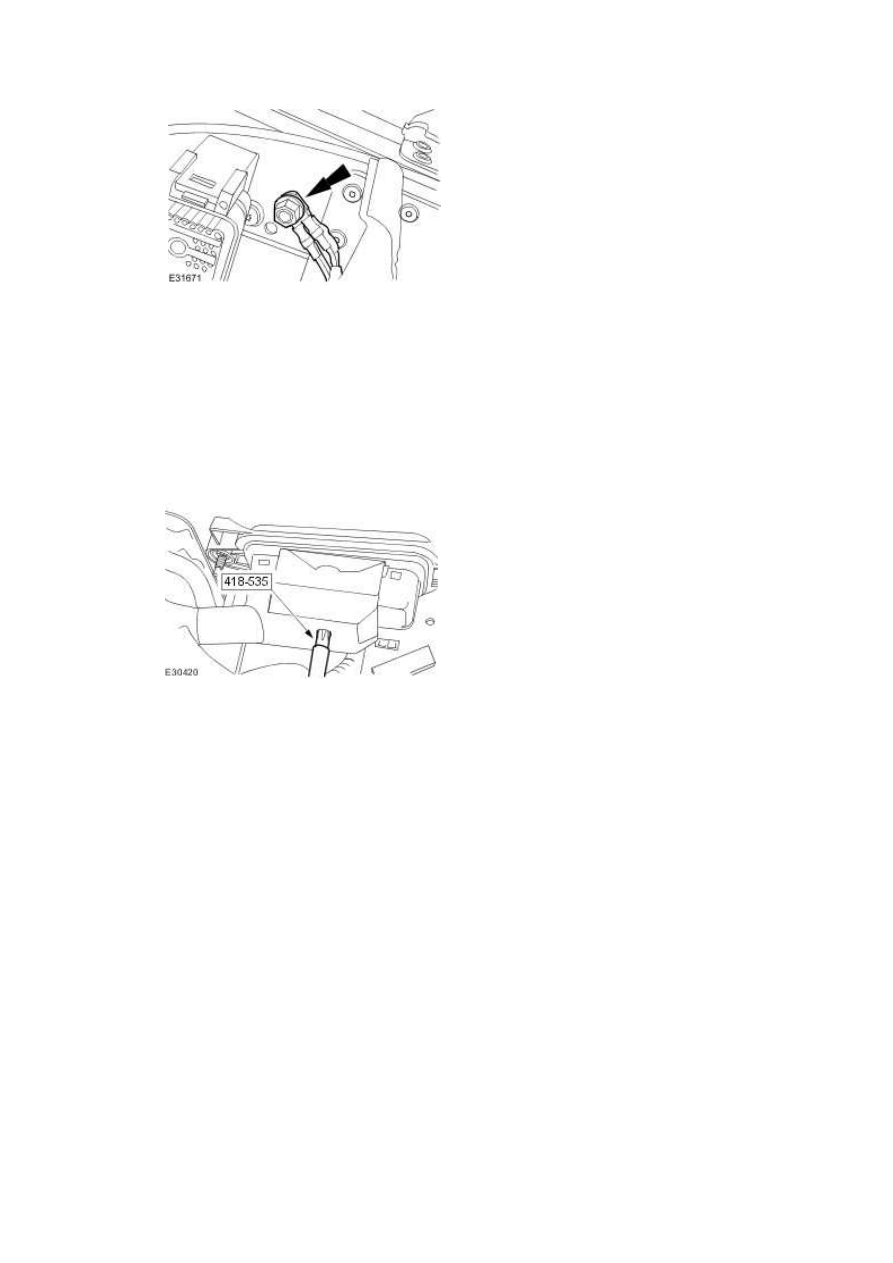

12 . Disconnect the engine harness ground strap.

www.







13

.



NOTE:





The engine control module (ECM) electrical connector retaining bolt remains captive in

the electrical connector





Disconnect the ECM electrical connector.

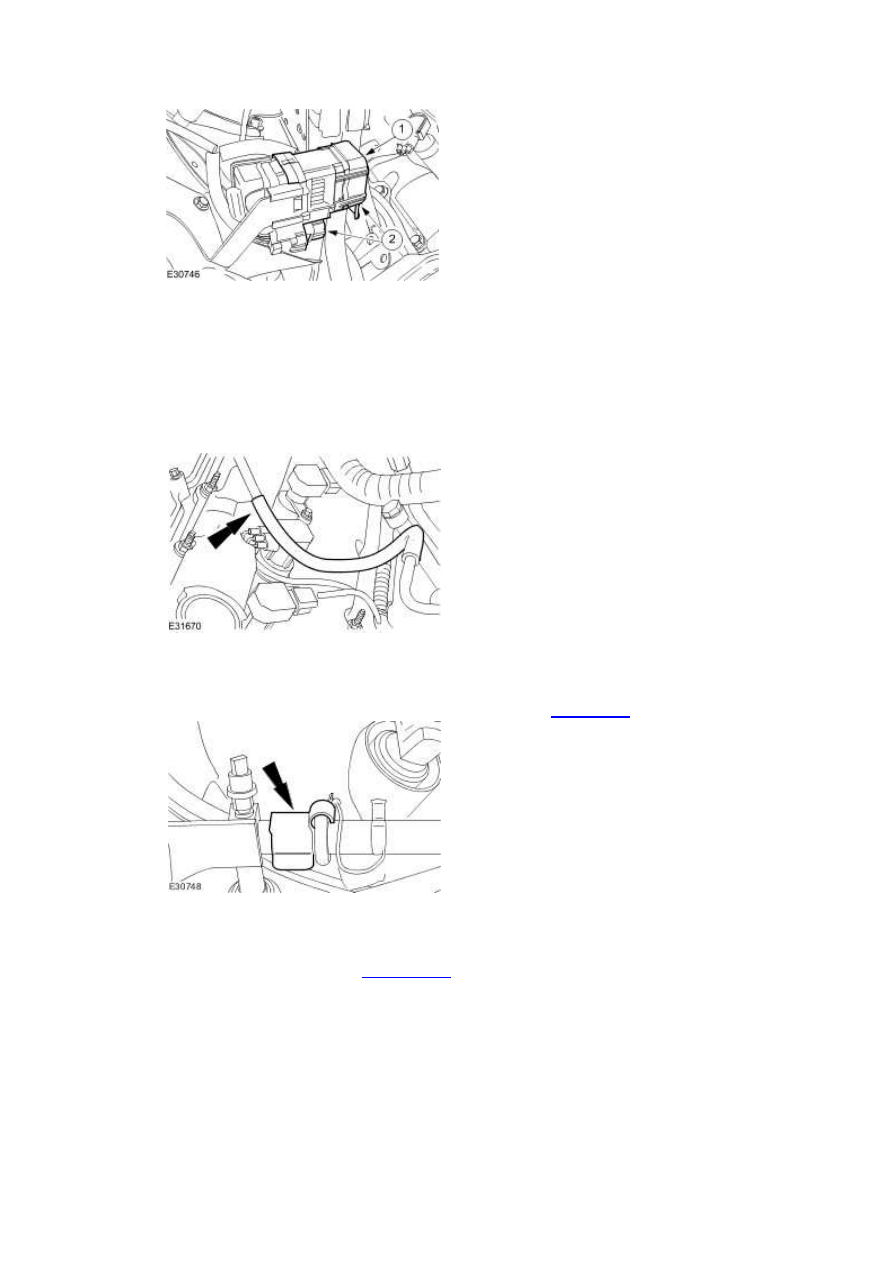

14

.



NOTE:





The main engine harness electrical connector retaining bolt remains captive in the

electrical connector.





Disconnect the engine wiring harness electrical connectors.



1) Loosen the engine harness main electrical connector retaining bolt.





2) Disconnect the engine wiring harness electrical connectors.











15 . Reposition the engine wiring harness from the vehicle body.





16 . Disconnect the evaporative emission canister purge valve to intake manifold hose.







17 . Disconnect the fuel supply manifold spring lock coupling. <<310-00>>







18 . Remove the cooling module. <<303-03A>>





19 . Detach the brake booster vacuum hose from the brake booster.
