Installation





Engine (12.41.01)

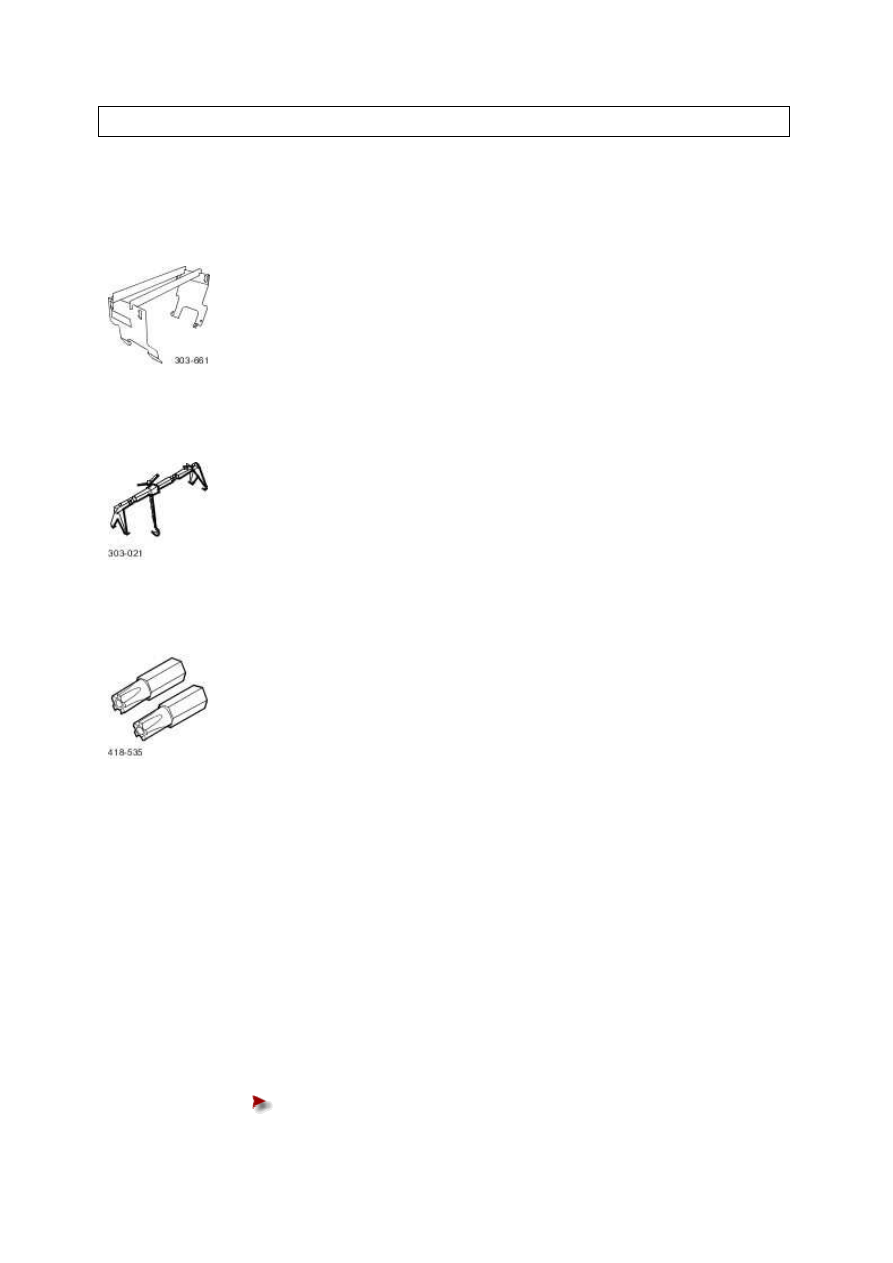

Special Service Tools





Engine Lifting Bracket

303-661







Engine Support Bracket

303-021







5 point security torx bit

418-535





Installation



1

.



NOTE:





Make sure all wiring harnesses and oil pipes are suitably positioned for engine

installation.

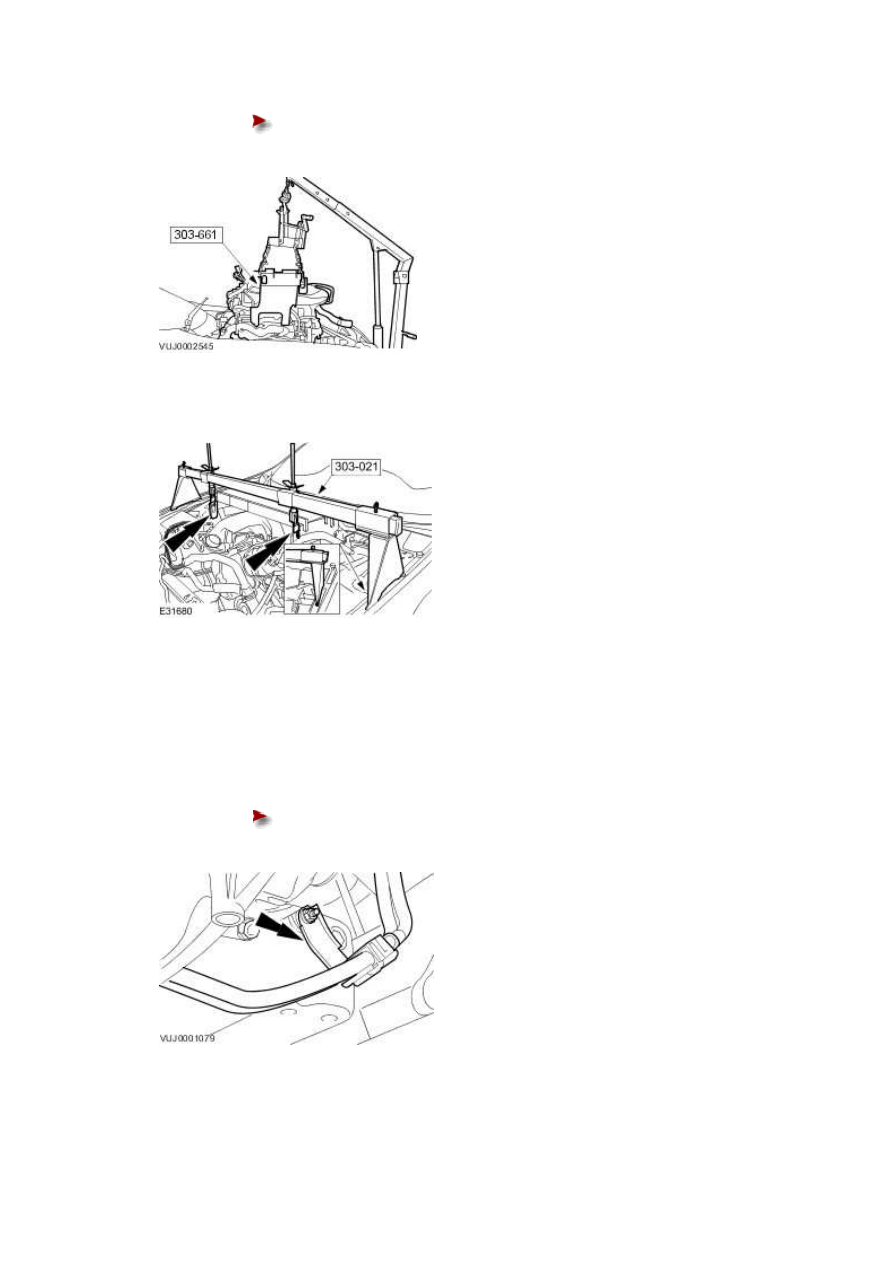

Install the engine assembly.





Make sure engine mounts are correctly located







Remove the floor Crane.











2 . Install the special tool.







3 . Raise the vehicle.





4 . Attach the automatic transmission oil cooler tubes bracket.





Tighten to 10 Nm.











www.





Left-hand shown, right hand similar.

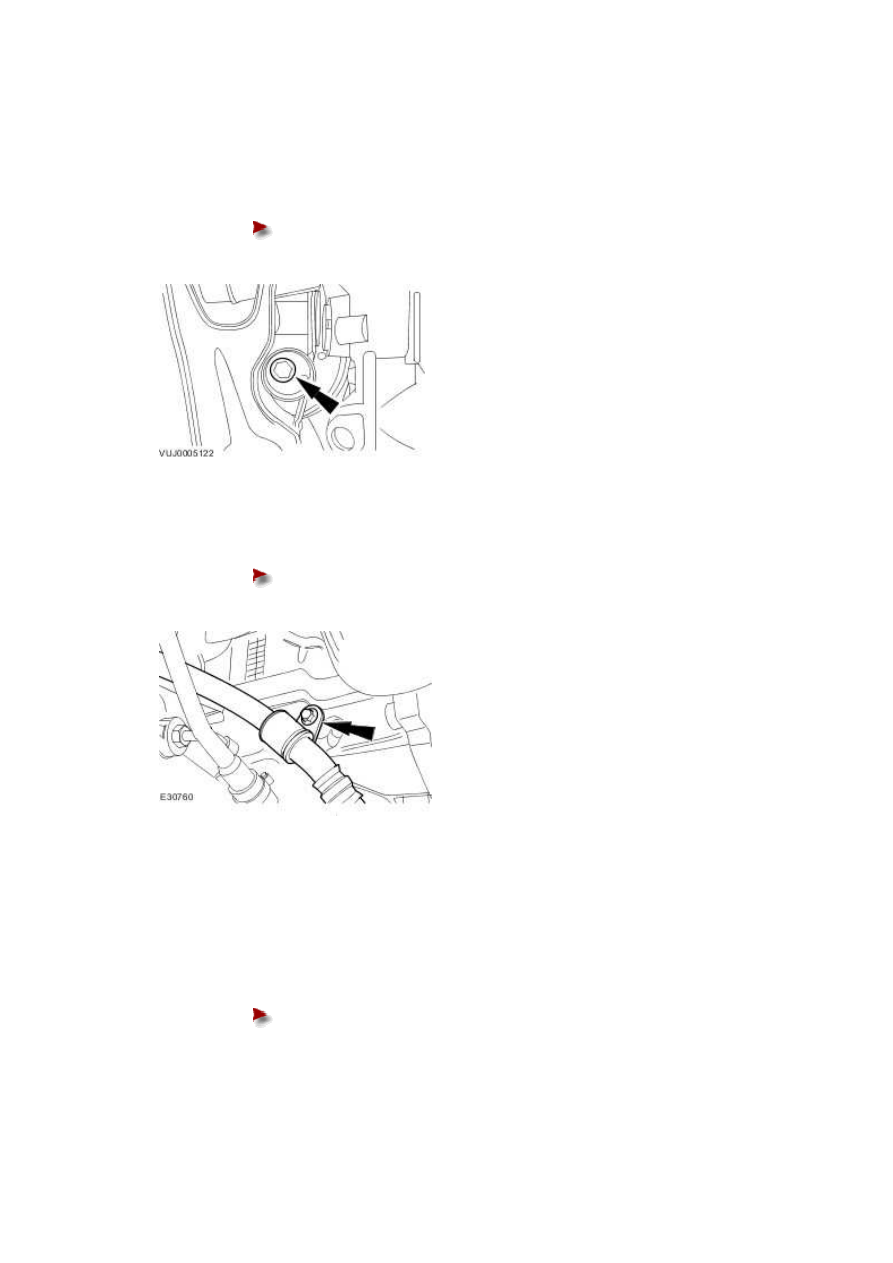

Install the engine mounts lower retaining bolts.





Tighten to 63 Nm.











6 . Attach the power steering hose.





Tighten to 10 Nm.











7 . Install the air conditioning compressor. <<412-03>>

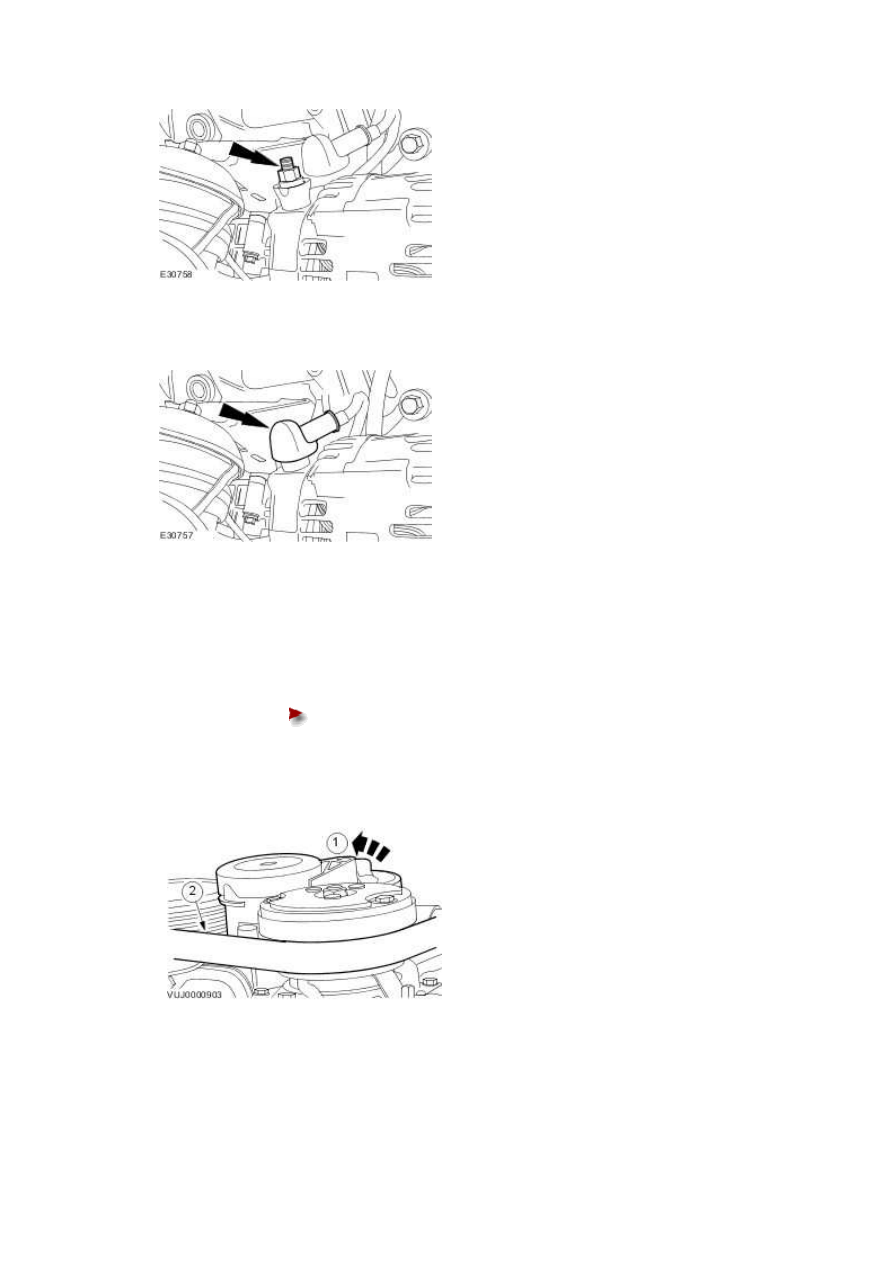

8 . Install the generator battery positive cable retaining nut.





Tighten to 12 Nm.





5 . NOTE:







9 . Attach the generator battery positive cable protective cover.







10

.



Attach the accessory drive belt.



1) Rotate the accessory drive belt tensioner counter-clockwise.







Use a 3/8 inch square drive bar to rotate the accessory drive belt

tensioner.





2) Attach the accessory drive belt.











11 . Lower the vehicle.
