Steering Column Multifunction Switch LH
(86.65.78)

Removal



1

.



Remove the steering column lower cowl.





Remove the 2 screws.







If installed, disconnect the steering column and foot pedal control switch

electrical connector.











2 . Remove the steering column upper cowl.





Remove the 3 screws.











3 . Remove the steering column multifunction switch.





Depress the 2 clips.







Disconnect the electrical connector.









Installation



1 .

  CAUTION: Make sure the electrical harness is not trapped during the installation.



To install, reverse the removal procedure.



www.

Steering Column Multifunction Switch RH
(86.65.41)

Removal

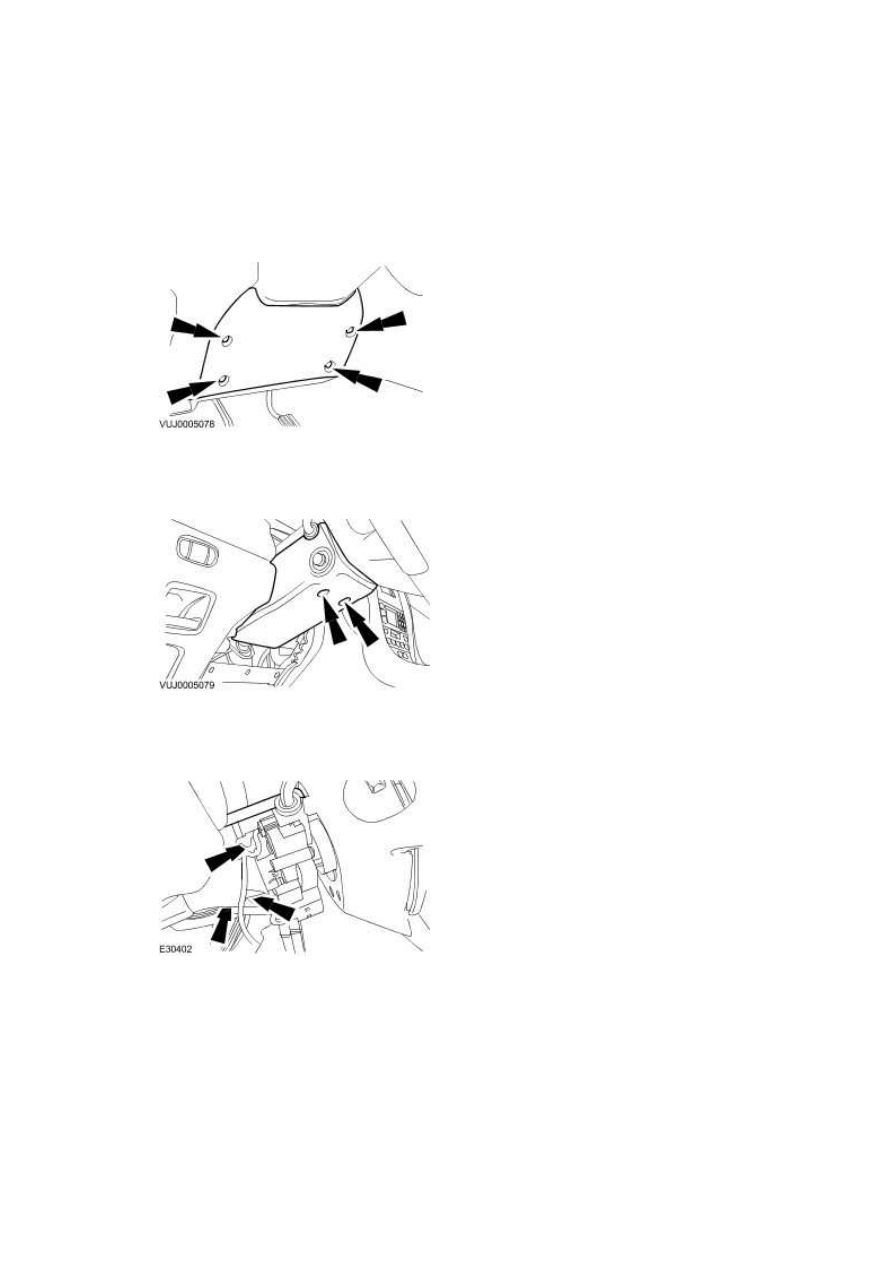

1 . Remove the instrument panel lower trim.







2 . Detach the steering column lower shroud.







3 . Remove the steering column upper shroud.







4 . Disconnect the steering column multifunction switch RH electrical connector.







5 . Remove the steering column multifunction switch RH switch.







Installation



1 . To install, reverse the removal procedure.





2 . Tighten to 3 Nm.
