Assembly







1
.

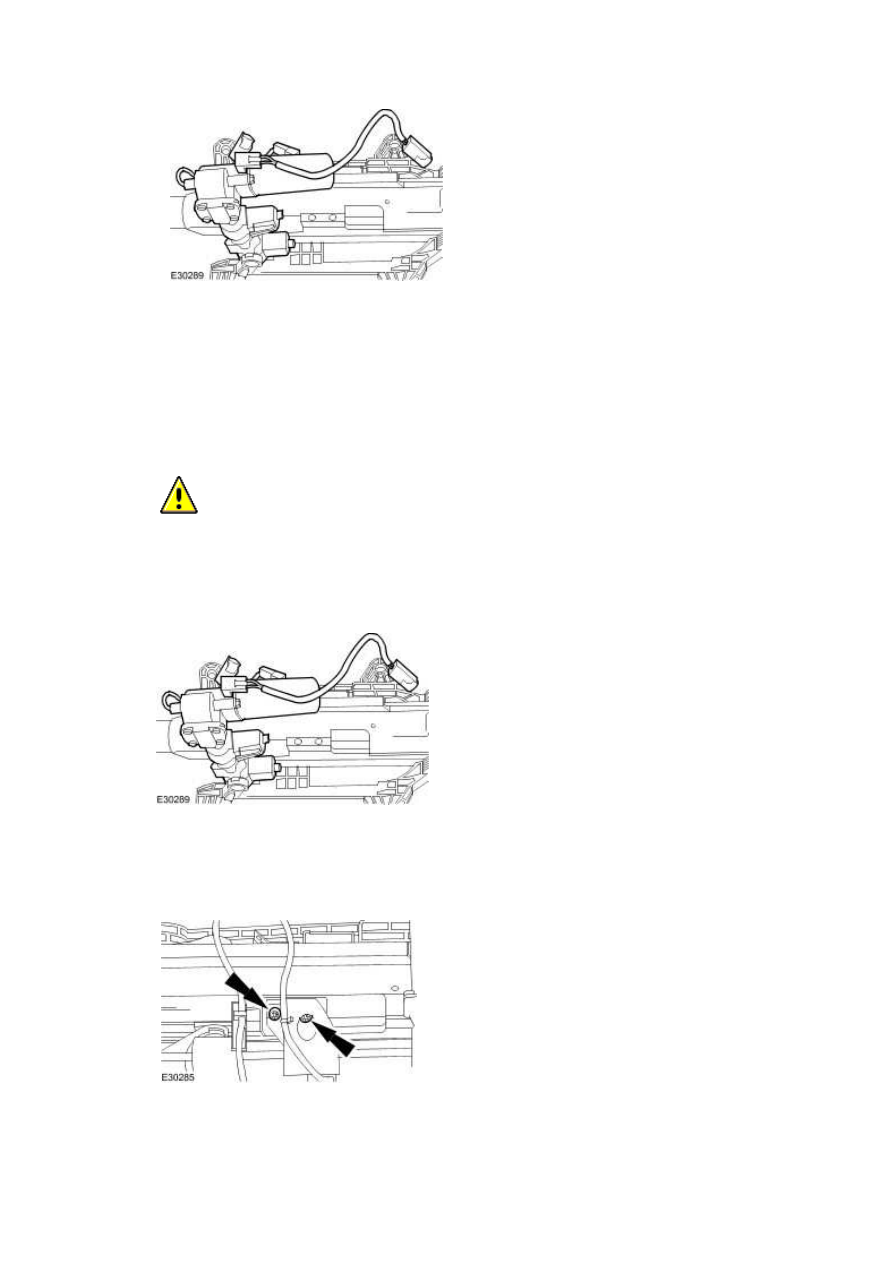

  CAUTION: Make sure the potentiometer sliders are correctly located.

Failure to follow this instruction may result in component damage.


Install the tilt/telescopic motor.



•

  Reposition the tilt/telescopic motor to the steering column.









2 . Install new telescopic housing retaining bolts.



•

  Tighten to 8 Nm.









3 . Install the supplied spacer between the tilt/telescopic motor and steering column.

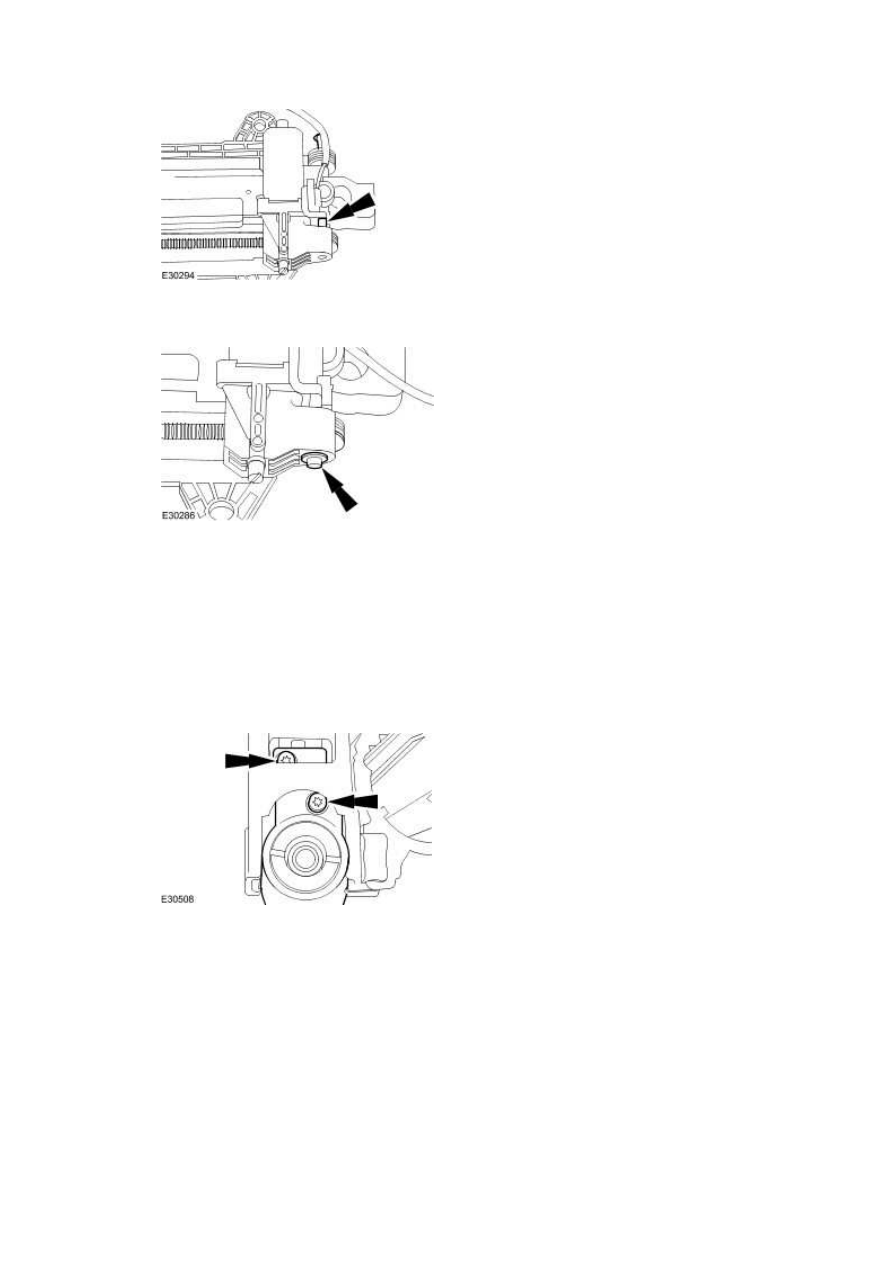

4 . Install a new tilt/telescopic motor retaining pin and washers.







5 . NOTE:



Install new tilt solenoid retaining bolts.


Install the tilt solenoid.



•

  Tighten to 1 Nm.



•

  Attach the tilt solenoid wiring harness.









6 . NOTE:

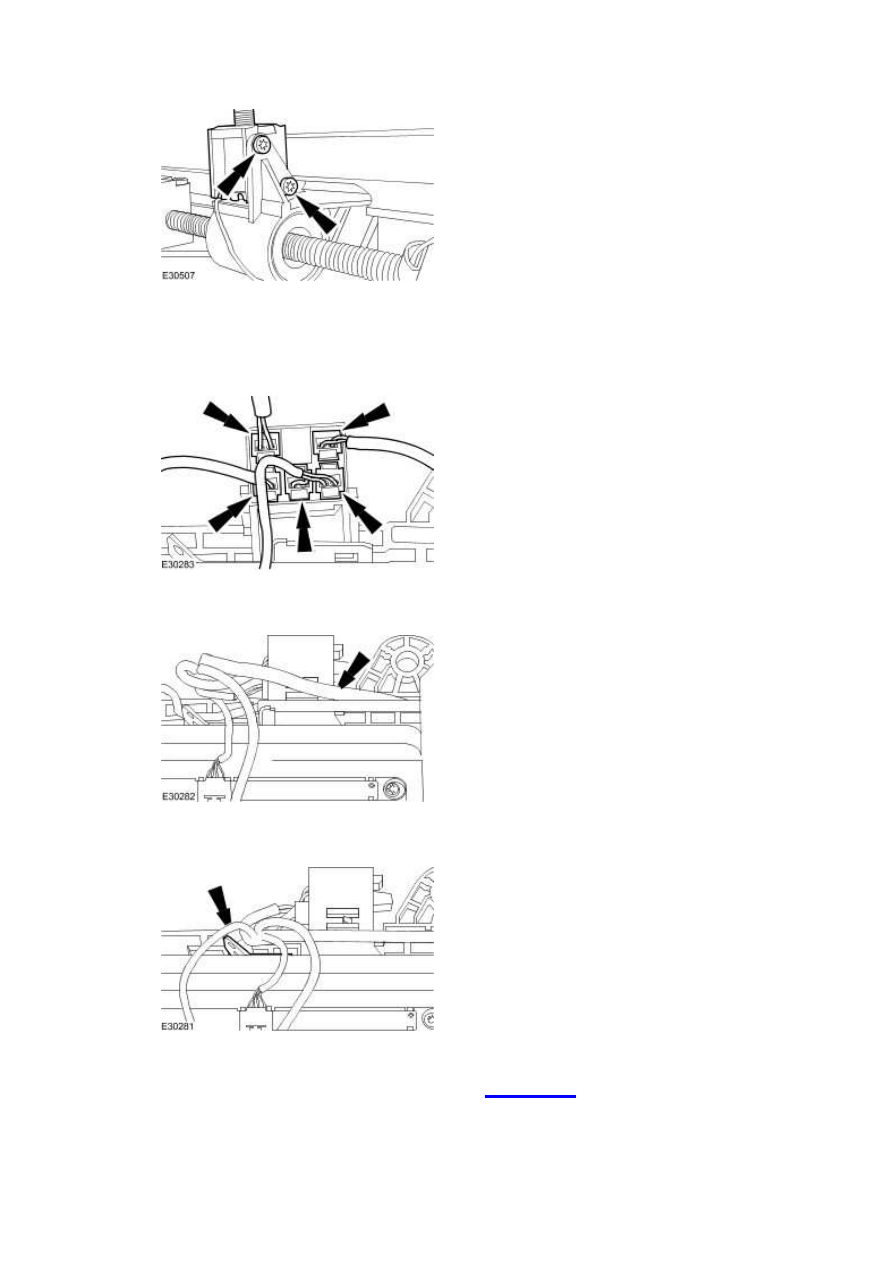

Install new telescopic solenoid retaining bolts.


Install the telescopic solenoid.



•

  Tighten to 1 Nm.



•

  Install a new retaining strap.



www.







7 . Install the steering column electrical connector housing.



•

  Connect the electrical connectors.









8 . Attach the steering column electrical connector housing.







9 . Attach the wiring harness.







10 . Install the Steering Column Lock Actuator.

<<211-05>>







211-05 :Steering Column Switches





Description and operation





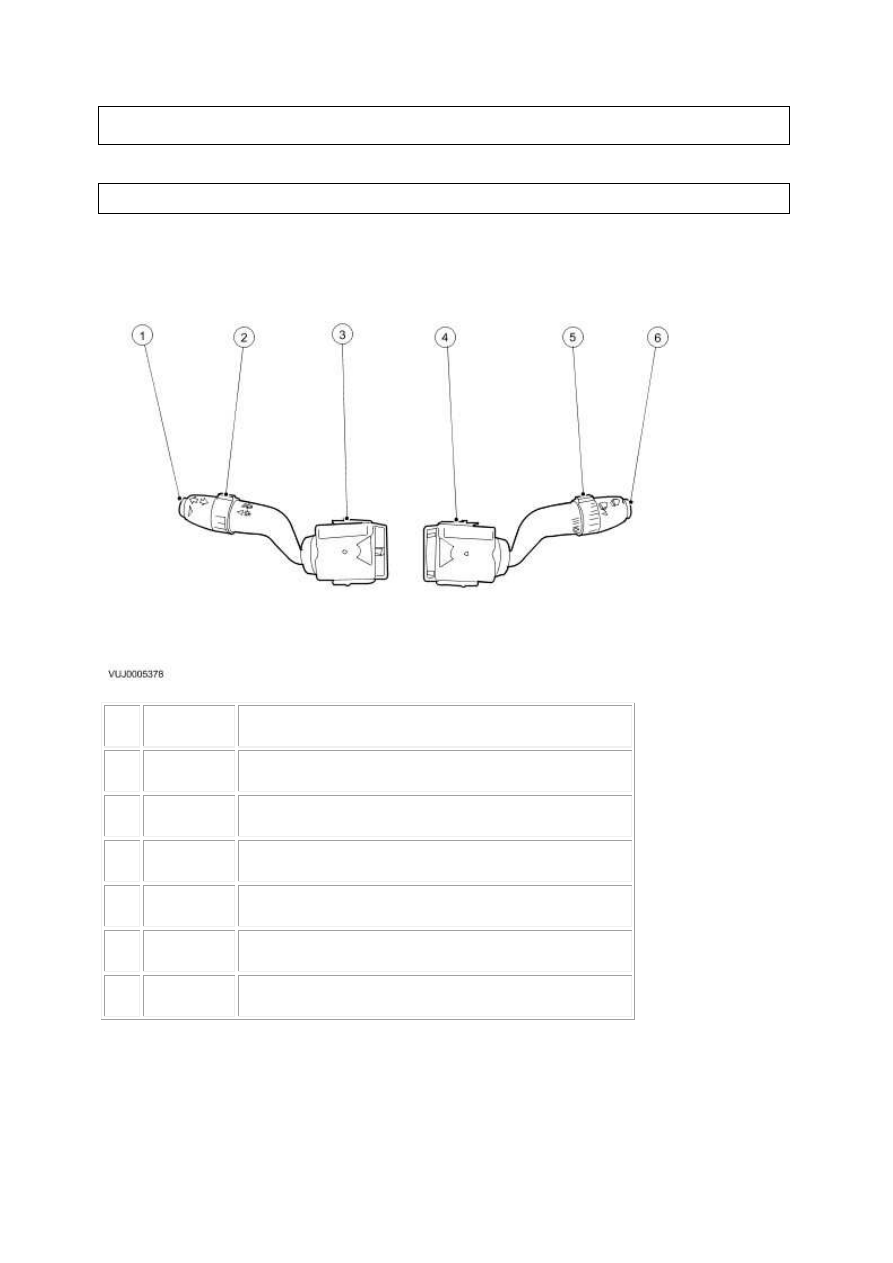

Steering Column Switches



Item



Part Number



Description



1







Trip Button



2







Side Lamps/Head Lamps/Auto Lamps and Exit Delay Collar



3







Direction Indicator/Main Beam Switch



4







Wiper Switch



5







Intermittent Wipe Time Delay Collar



6







Wash/Wipe Button





The multifunction switch is situated on the steering column and consists of the wiper switch and the

direction indicator/main beam switch.
