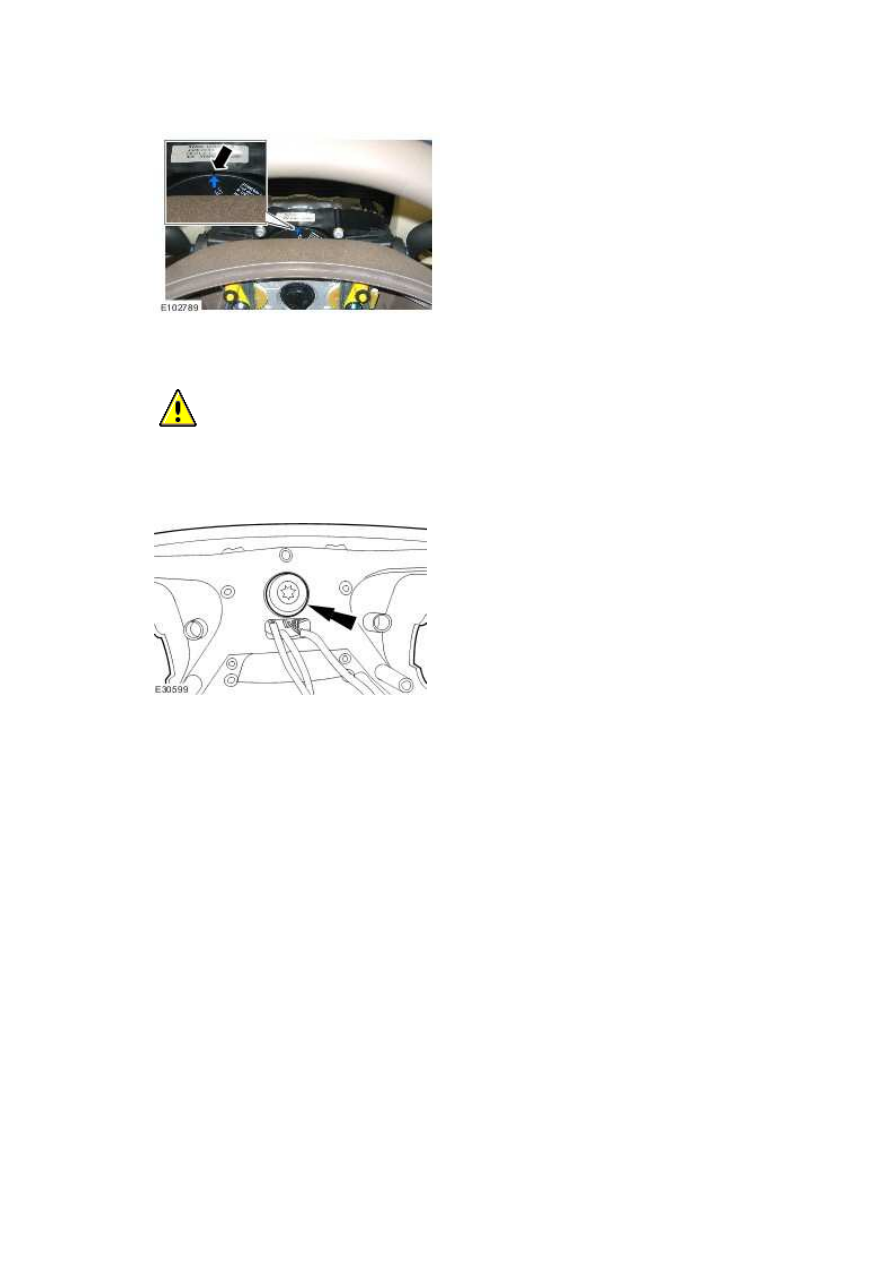

Install the steering wheel.







3

.



  CAUTION: Check the alignment arrow is still in the vertical position with the wheels

straight ahead to make sure that the directional indicator cancellation is central.





Tighten to 65 Nm.









Steering Column

Disassembly

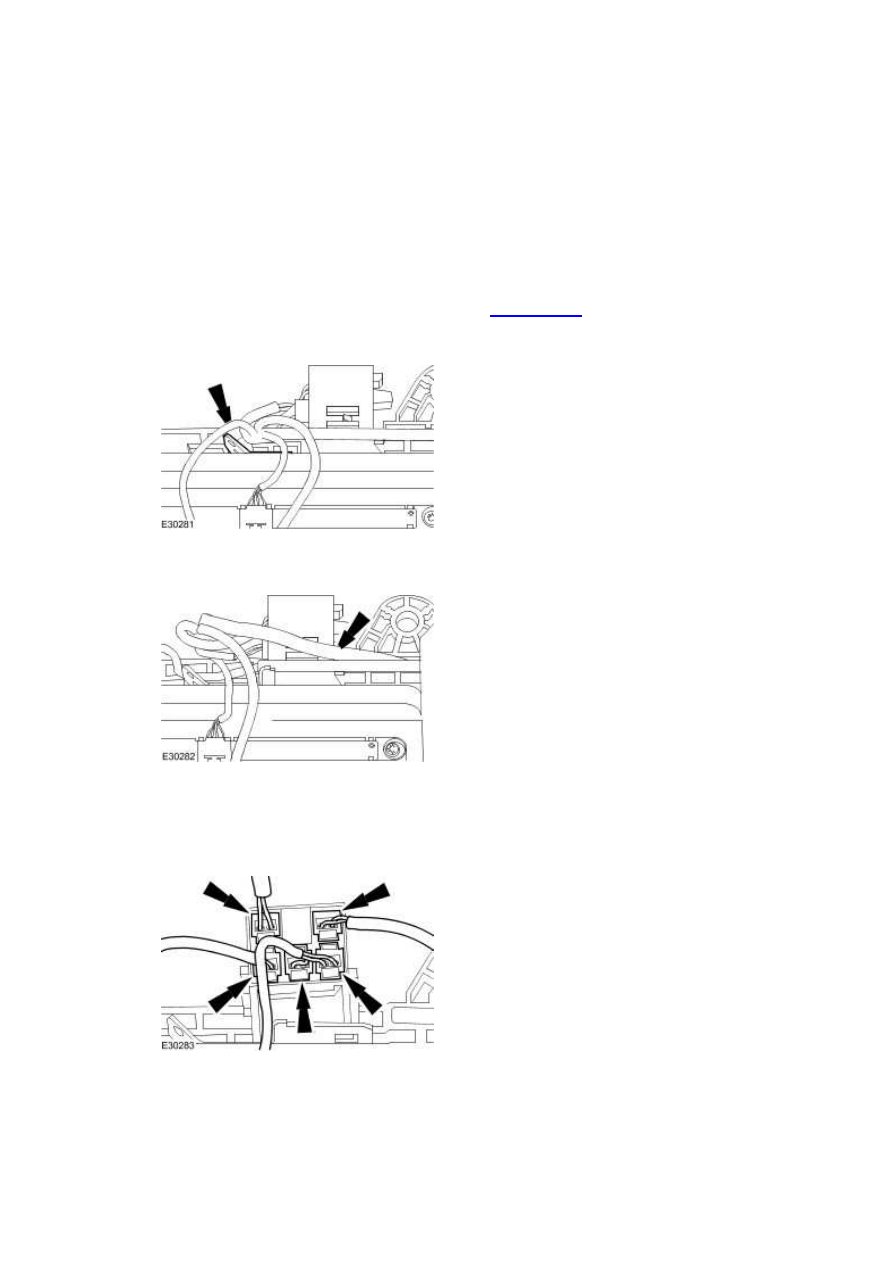

1 . Remove the Steering Column Lock Actuator.

<<211-05>>







2 . Detach the wiring harness .







3 . Detach the steering column electrical connector housing.







4 . Remove the steering column electrical connector housing.



•

  Disconnect the electrical connectors.

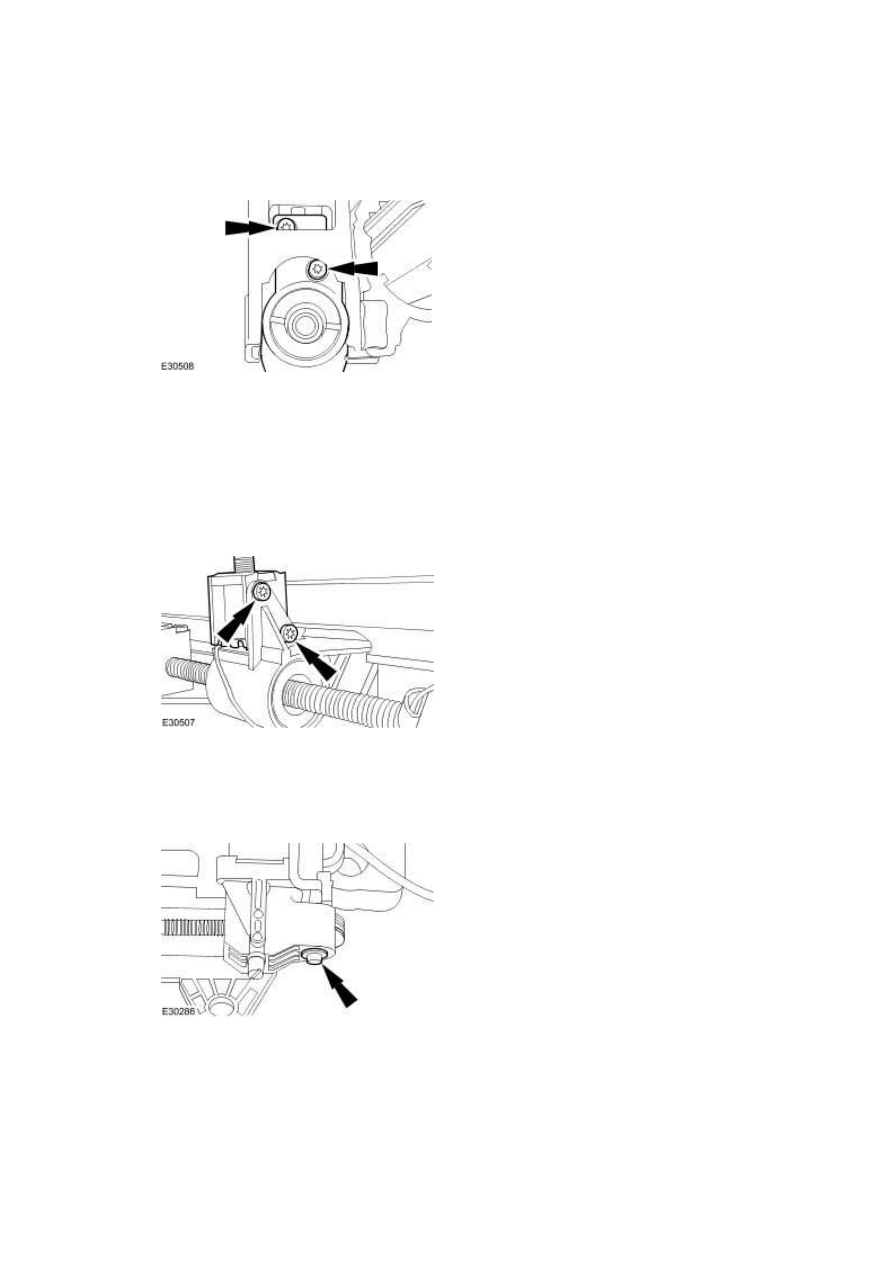

5 . NOTE:



Remove and discard the tilt solenoid retaining bolts.

www.


Remove the tilt solenoid.



•

  Detach the tilt solenoid wiring harness.









6 . NOTE:



Remove and discard the telescopic solenoid retaining bolts.


Remove the telescopic solenoid.



•

  Remove and discard the retaining strap.

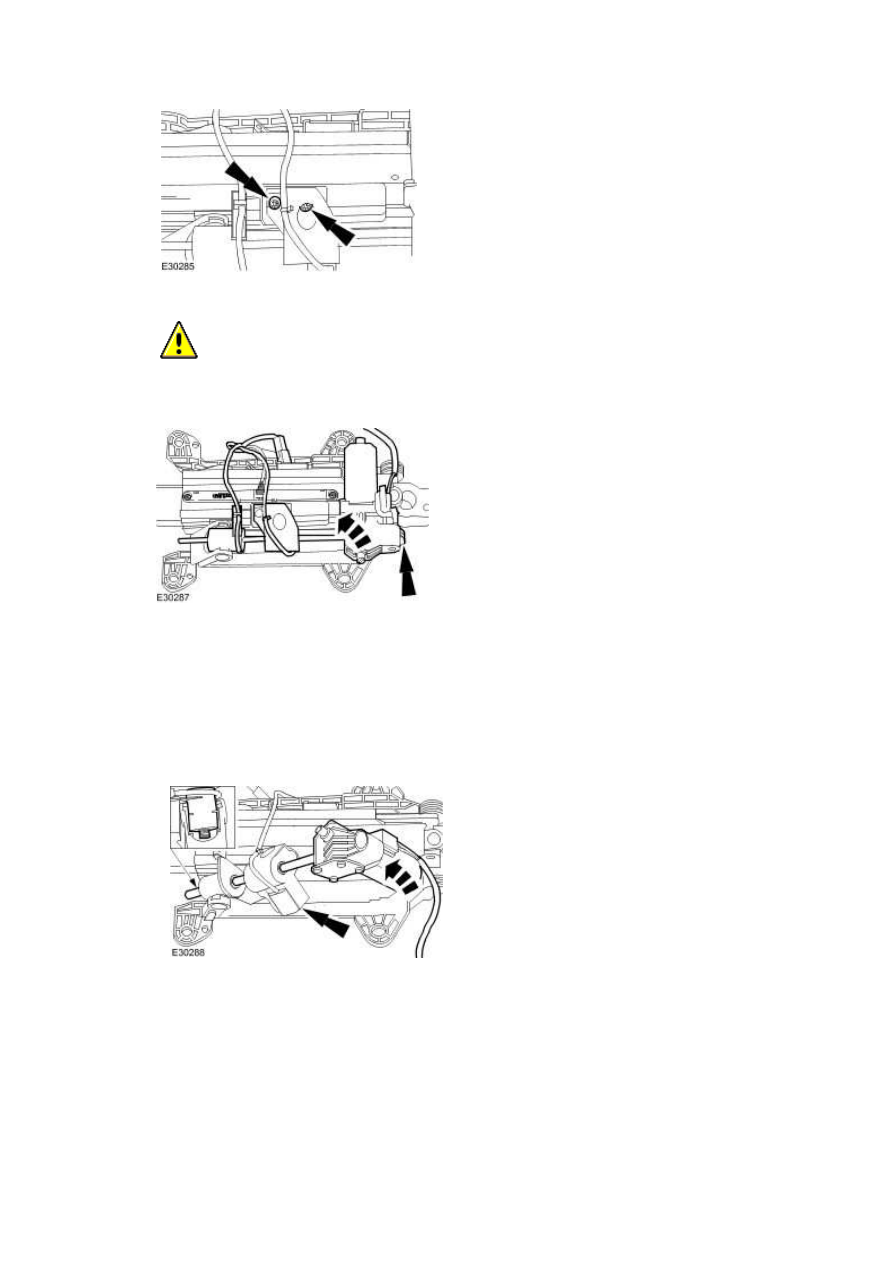

7 . Remove the tilt/telescopic motor retaining pin.



•

  Remove and discard the retaining pin and washers.









8 . Remove and discard the telescopic housing retaining bolts.







9
.

  CAUTION: Make sure the potentiometer sliders are fully disconnected.

Failure to follow this instruction may result in component damage.


Reposition the tilt/telescopic motor.







10 . NOTE:



The tilt/telescopic motor will only need to be rotated if the motor is inoperative.


Rotate the tilt/telescopic motor as shown.



•

  Press the telescopic solenoid engagement pin.









11 . Remove the tilt/telescopic motor.
