NOTE:





If you are re-using this fixing on a vehicle built prior to VIN H16708, then tighten to 25 Nm. If you

are replacing a fixing, then you must tighten to 30 Nm.







3 .

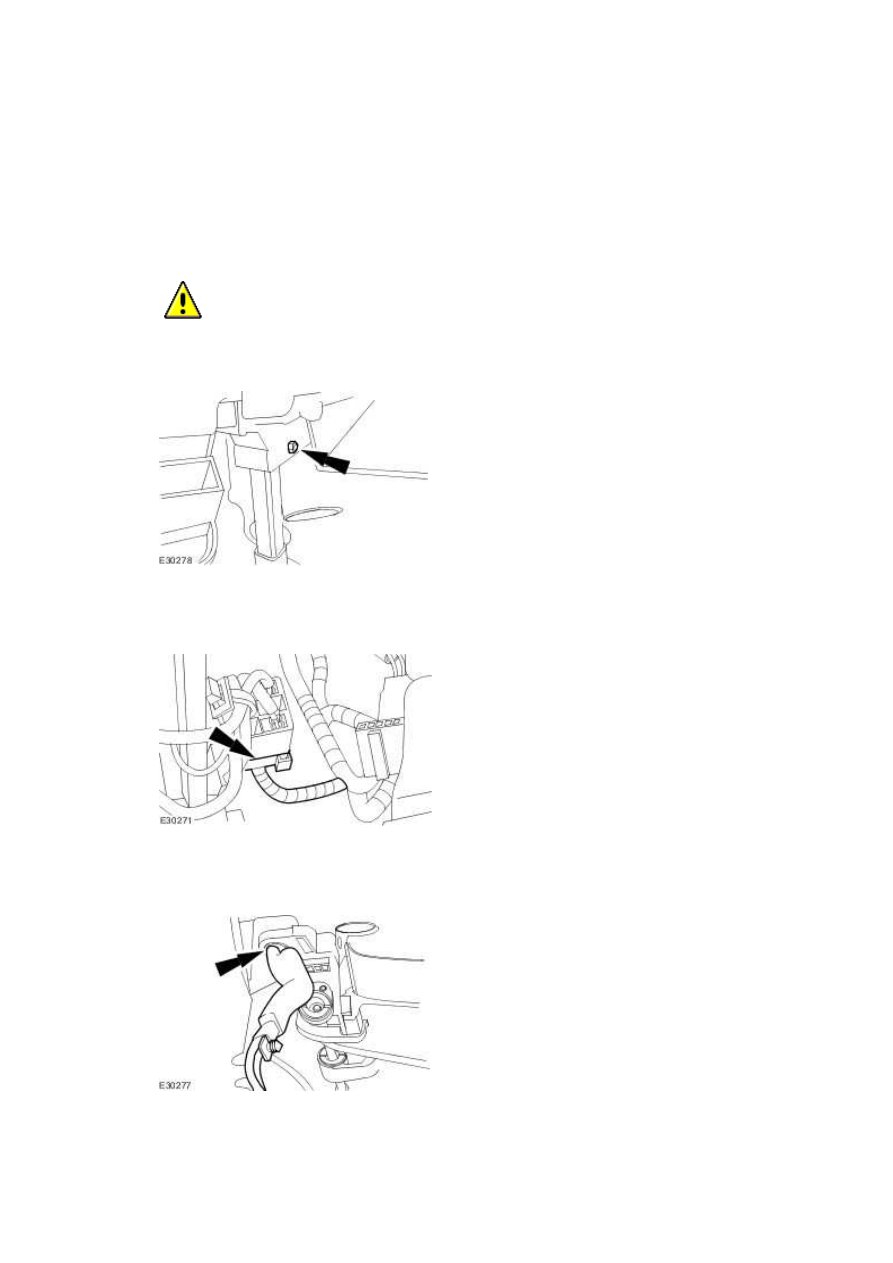

  CAUTION: Make sure the pinch bolt is correctly installed.



Tighten to 35 Nm.

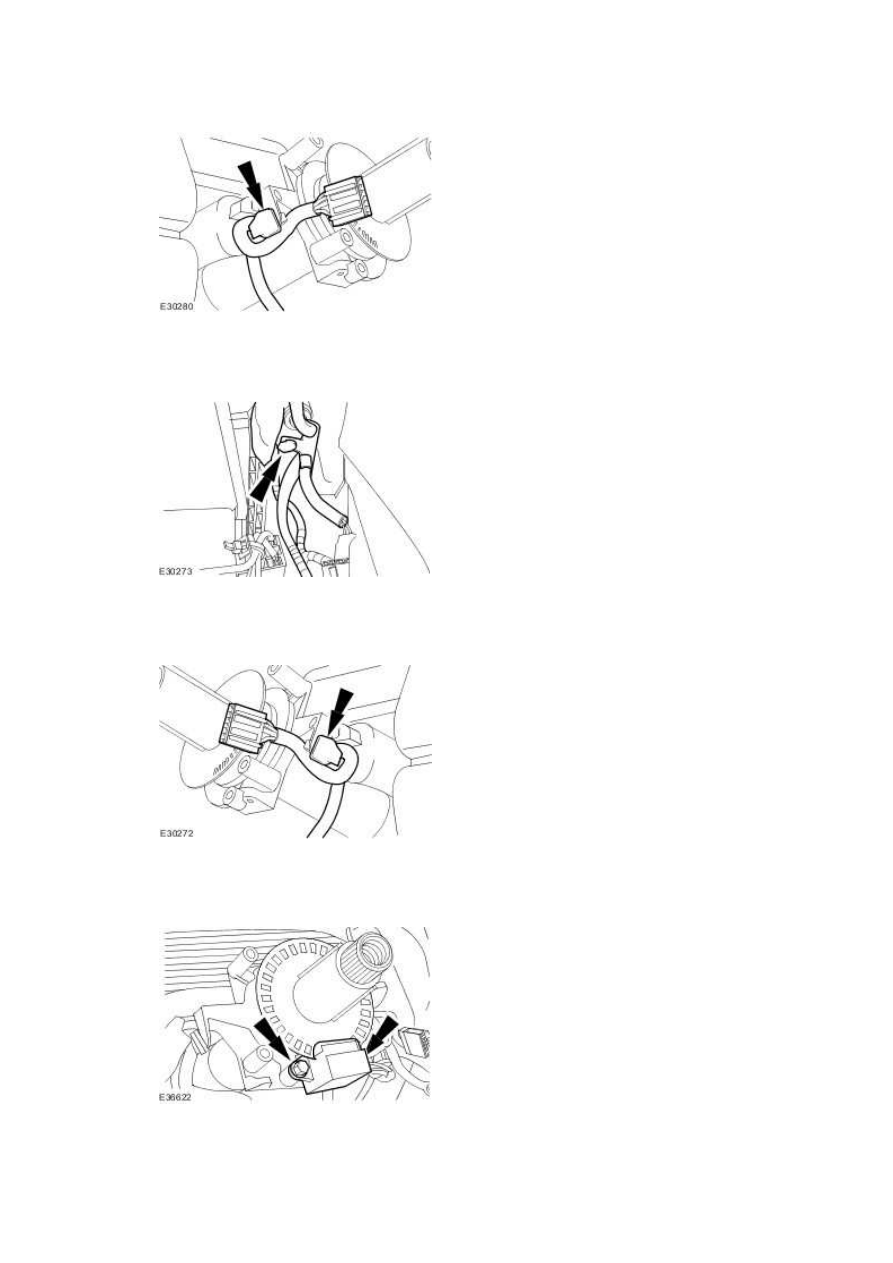

4 . Connect the steering column electrical connector.







5 . Attach the left-hand multifunction switch wiring harness.







6 . Attach the left-hand multifunction switch wiring harness.







7 . Attach the right-hand multifunction switch wiring harness.







8 . Attach the right-hand multifunction switch wiring harness.







9 . Install the steering wheel rotation sensor.





www.

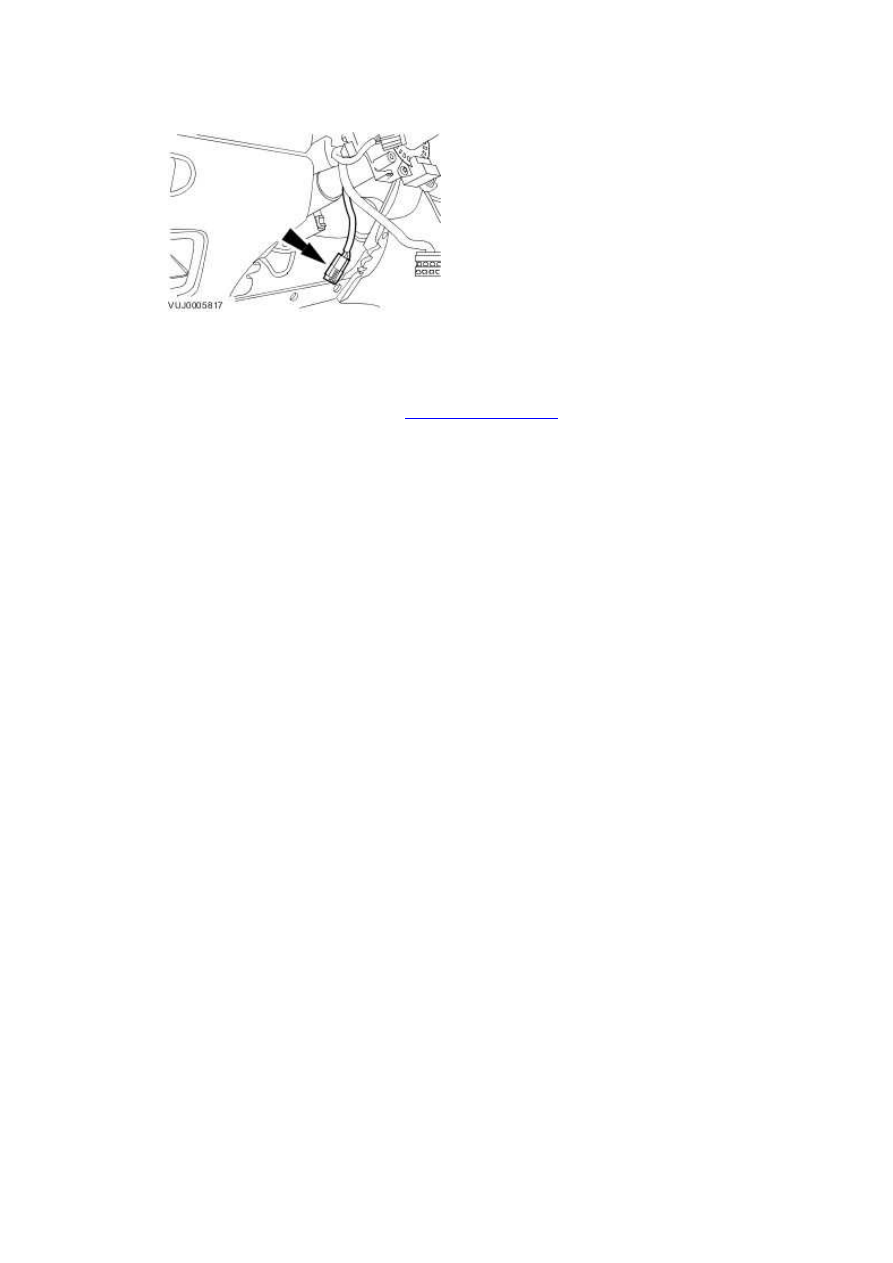

10 . Connect the steering wheel rotation sensor electrical connector.







11 . Install the clockspring.

For additional information, refer to

Clockspring (86.65.92)







12 . Reposition the steering column back to its original position.







Steering Column Lower Shaft (57.40.05)

Removal



1 . Centralize the steering wheel.





Lock in position and remove the ignition key.

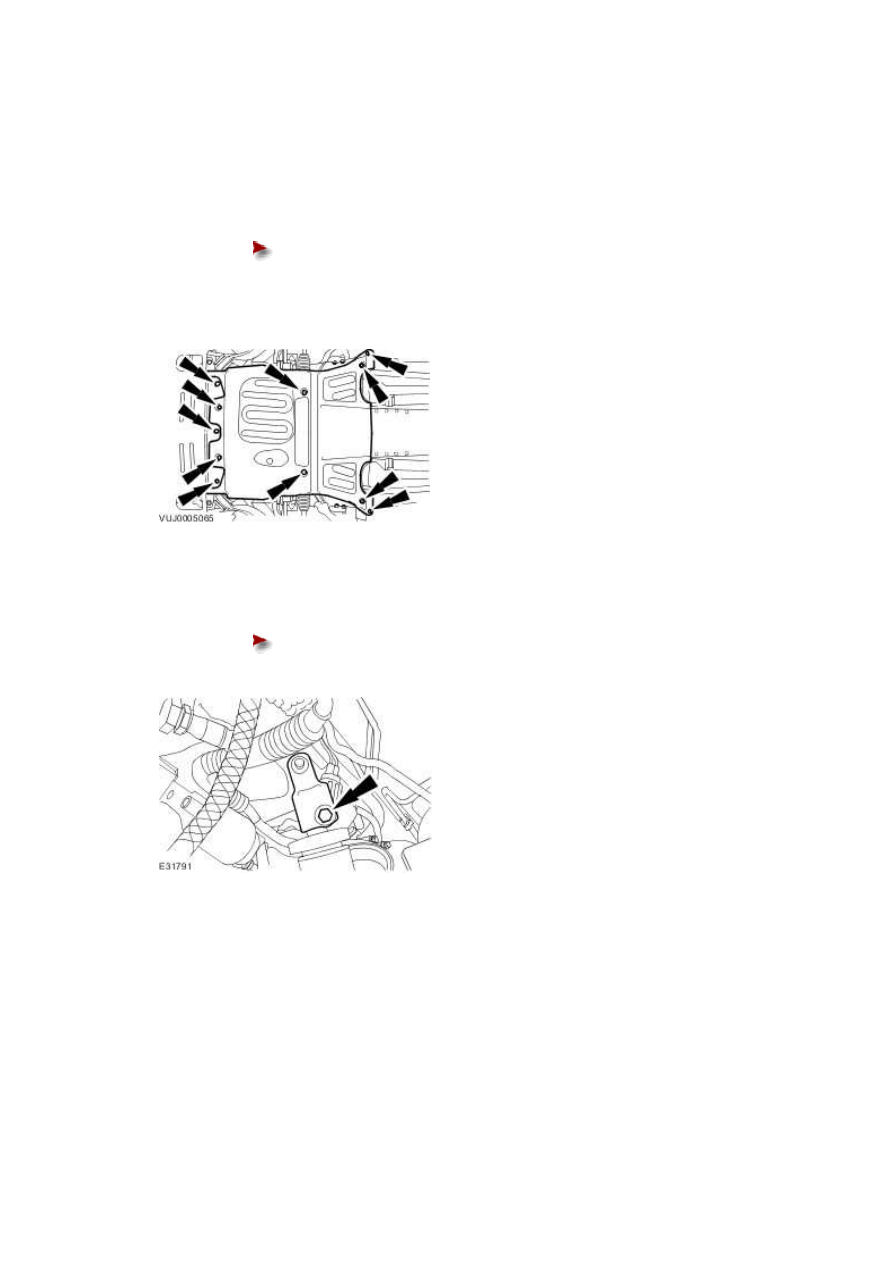

2 . Remove the air deflector.







3 . Detach the lower steering column universal joint from the steering gear.





Remove the retaining bolt.











4 . Remove the upper steering column pinch bolt.
