Electric parking brake module connector 1 (CR50) disconnected. 3. Key on, engine off. 4. Measure the

resistance between:

CR50 connector, harness side



Vehicle battery



Electric parking brake switch release 1 - signal - Pin 11  Negative terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - EPB module - EPB module connector, CR50



-> No

GO to Pinpoint Test

G531320t48

.



G531320t48 : CHECK IF THE SHORT CIRCUIT IS IN THE HARNESS OR THE
SWITCH

1.



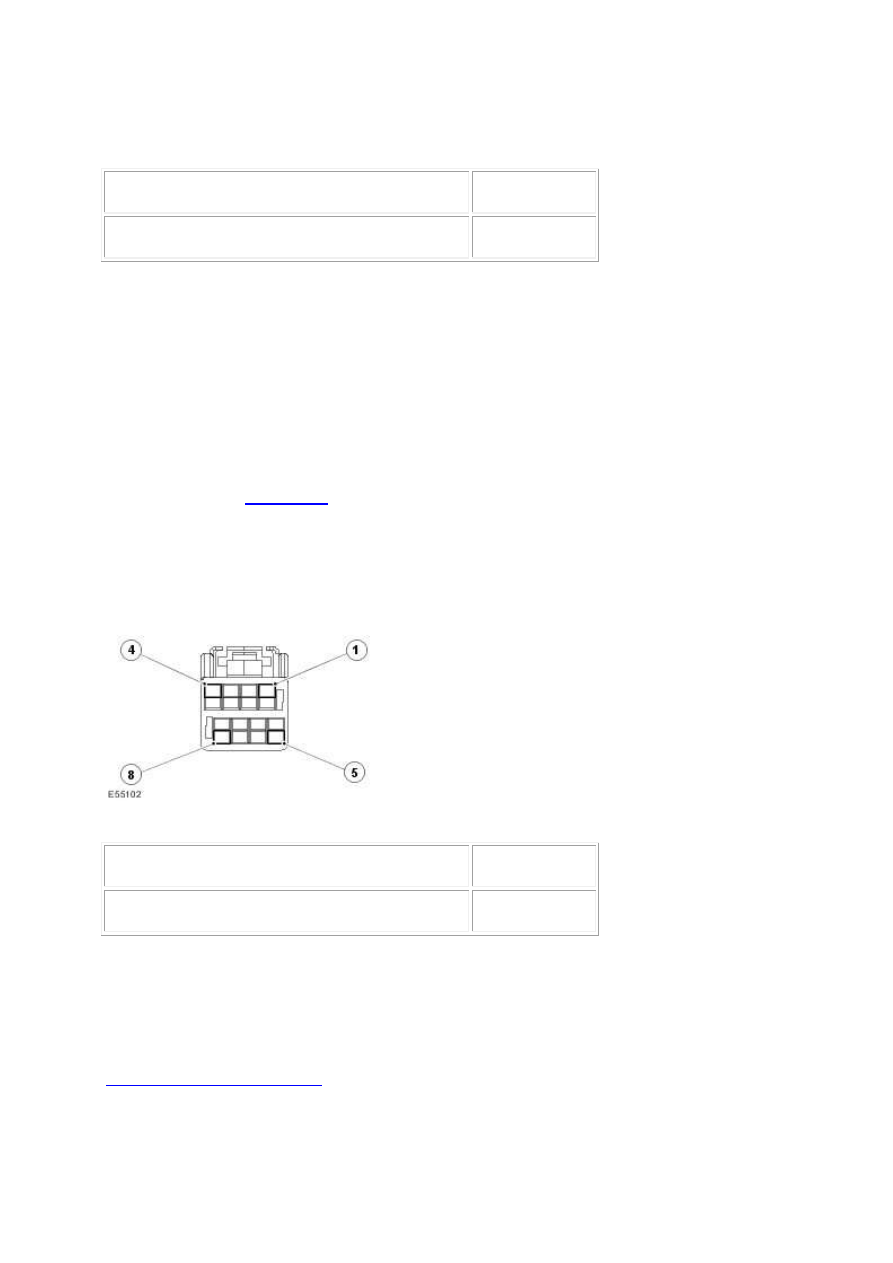

Electric parking brake switch (TL82) connector disconnected. 2. Measure the resistance between:

CR50 connector, harness side



Vehicle battery



Electric parking brake switch release 1 - signal - Pin 11  Negative terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

INSTALL a new EPB switch.

Parking Brake Switch (70.35.46)





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams.

PINPOINT TEST  G531320p13 :
PARKING BRAKE ACTUATOR OUTPUT
SHORT CIRCUIT TO GROUND

G531320t49 : CHECK THE ACTUATOR NEGATIVE SIGNAL CIRCUIT FOR
SHORT CIRCUIT TO GROUND

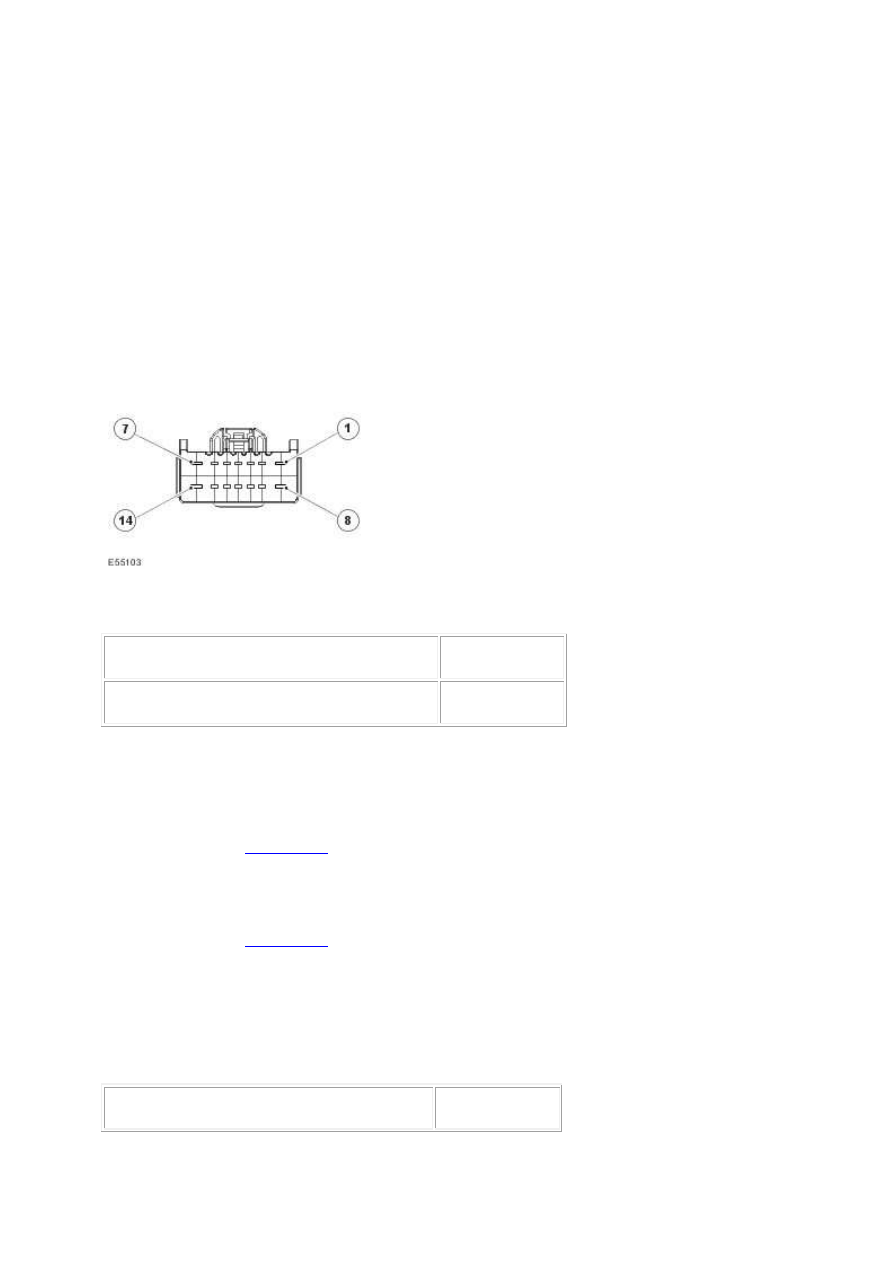

1. Key off. 2.



Electric parking brake switch (TL82) connector disconnected. 3. Key on, engine off. 4. Measure the

resistance between:

CR50 connector, harness side



Vehicle battery



Electric parking brake actuator - negative - Pin 07  Negative terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test

G531320t50

.





-> No

GO to Pinpoint Test

G531320t51

.



G531320t50 : CHECK THE ACTUATOR POSITIVE SIGNAL CIRCUIT FOR
SHORT CIRCUIT TO GROUND

1. Measure the resistance between:

CR50 connector, harness side



Vehicle battery



www.

Electric parking brake actuator - positive - Pin 14  Negative terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - EPB module - EPB module connector, CR50



-> No

GO to Pinpoint Test

G531320t52

.



G531320t51 : CHECK IF THE SHORT CIRCUIT IS IN THE HARNESS OR THE
ACTUATOR

1.



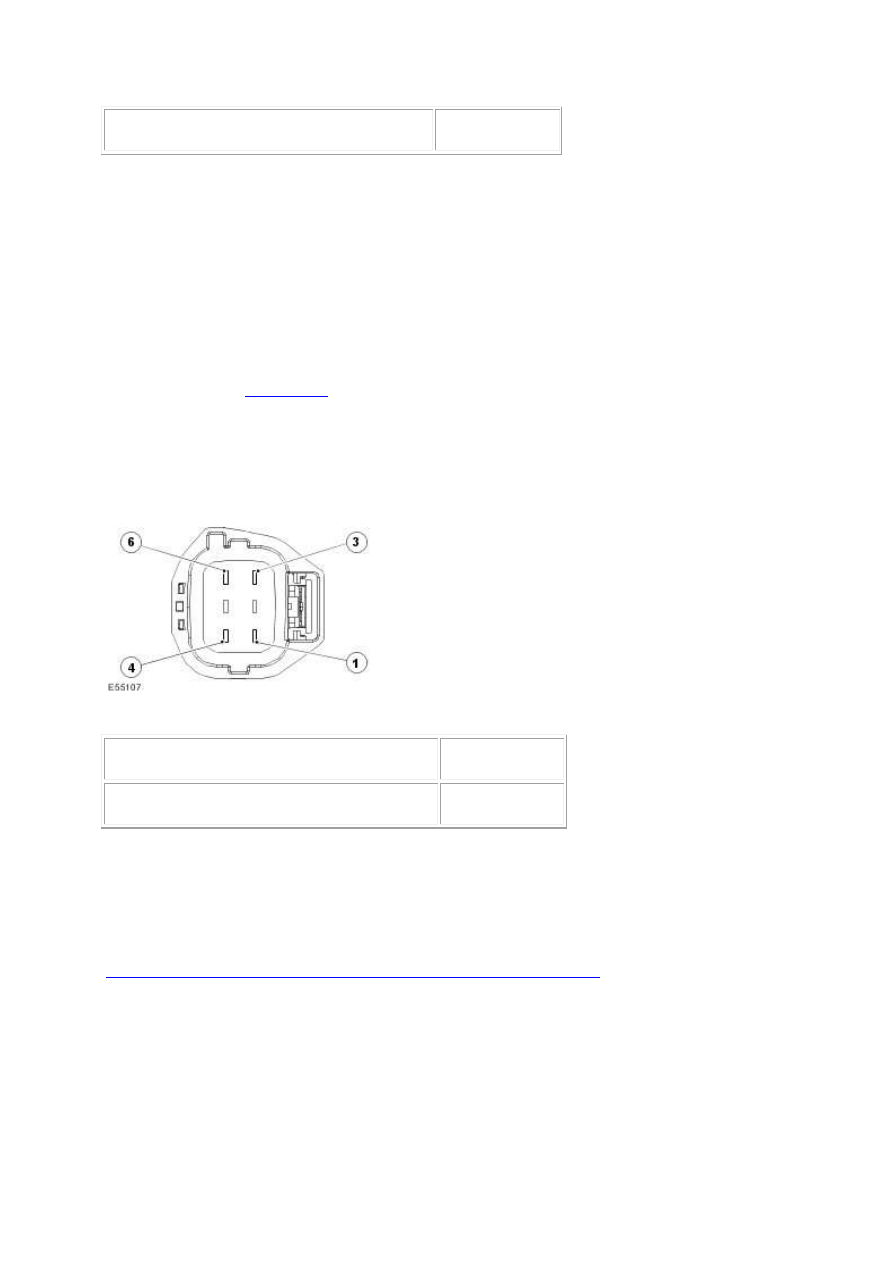

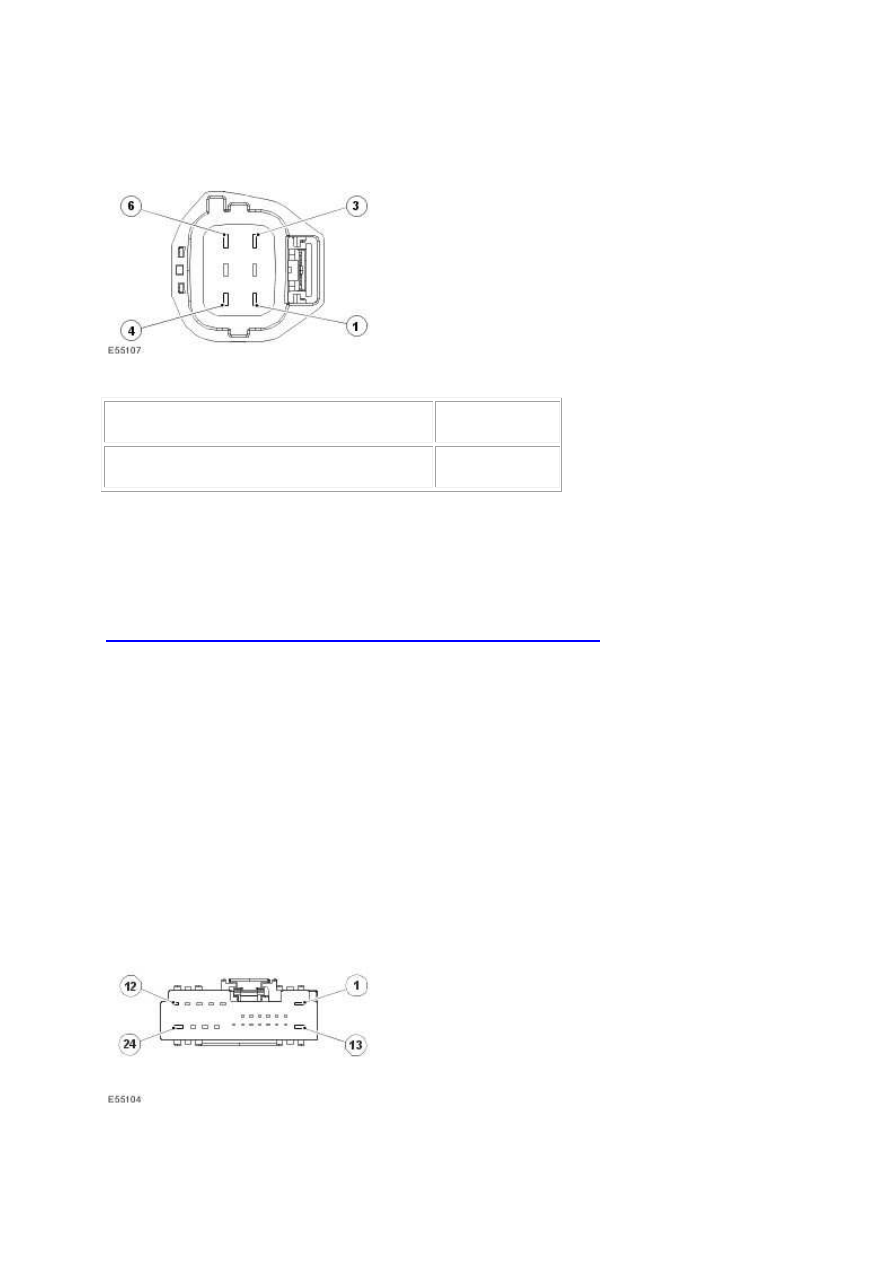

EPB actuator connector disconnected. 2. Measure the resistance between:

CR50 connector, harness side



Vehicle battery



Electric parking brake actuator - negative - Pin 07  Negative terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

INSTALL a new EPB actuator.

Parking Brake Release Actuator - VIN Range: G03446->H99999 (70.35.45)





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams.

G531320t52 : CHECK IF THE SHORT CIRCUIT IS IN THE HARNESS OR THE
ACTUATOR

1.



EPB actuator connector disconnected. 2. Measure the resistance between:

CR50 connector, harness side



Vehicle battery



Electric parking brake actuator - positive - Pin 14  Negative terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

INSTALL a new EPB actuator.

Parking Brake Release Actuator - VIN Range: G03446->H99999 (70.35.45)





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams.

PINPOINT TEST  G531320p15 : HIGH
POWER GROUND FEED OPEN
CIRCUIT

G531320t61 : CHECK THE MODULE GROUND CIRCUIT FOR CONTINUITY

1.



Electric parking brake module connector 2 (CR32) disconnected. 2. Measure the resistance between:
