Is the resistance less than 10 ohms?

-> Yes

GO to Pinpoint Test

G531320t37

.





-> No

REPAIR the open circuit. For additional information, refer to the wiring diagrams.

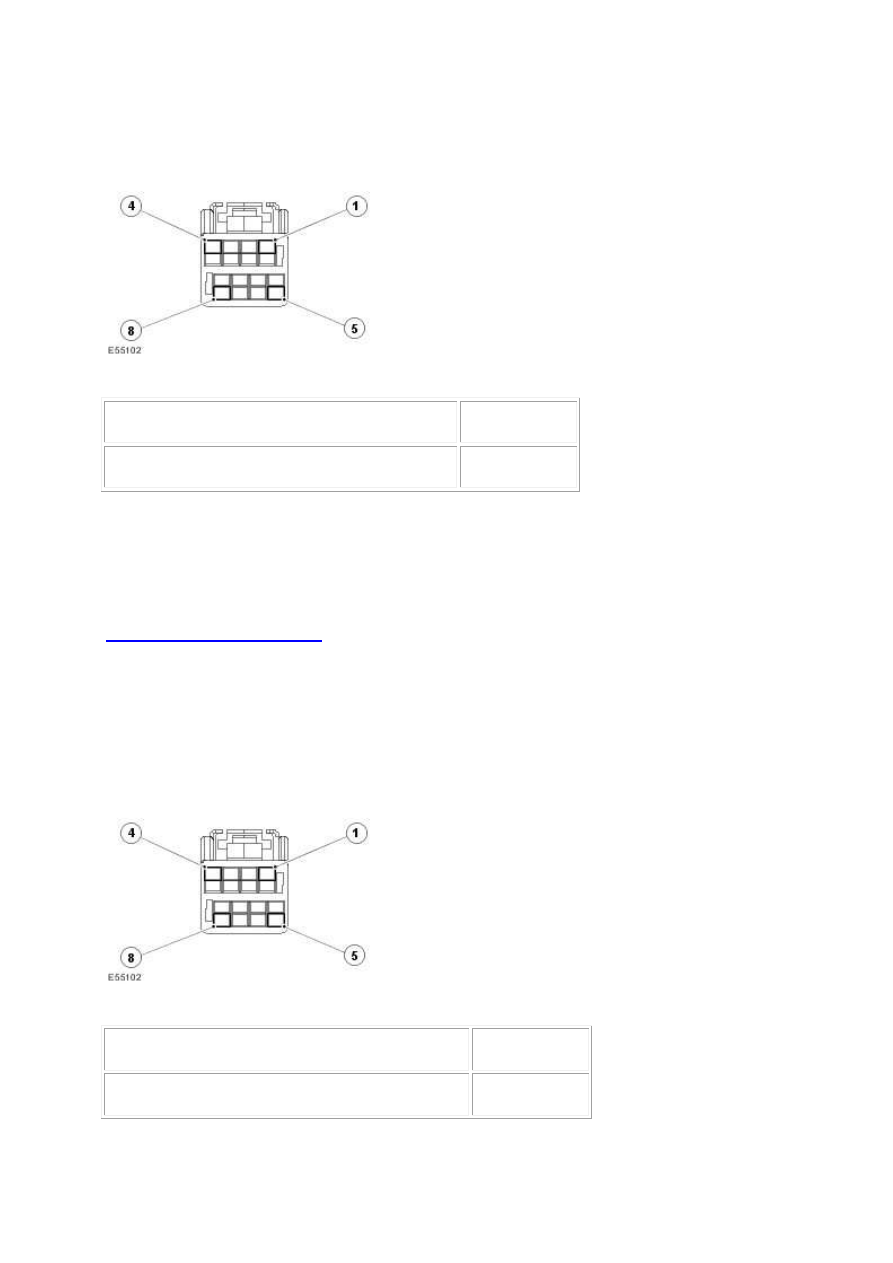

G531320t37 : CHECK THE ELECTRIC PARKING BRAKE SWITCH

1. Measure the resistance between:

TL82 connector, component side



TL82 connector, component side



Electric parking brake switch apply 2 - signal - Pin

07



Electric parking brake switch - switch return - Pin

06





•



Is the resistance between 595 ohms - 611 ohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - EPB module - EPB module connector, CR50 - EPB module connector, CR32



-> No

INSTALL a new EPB switch.

Parking Brake Switch (70.35.46)



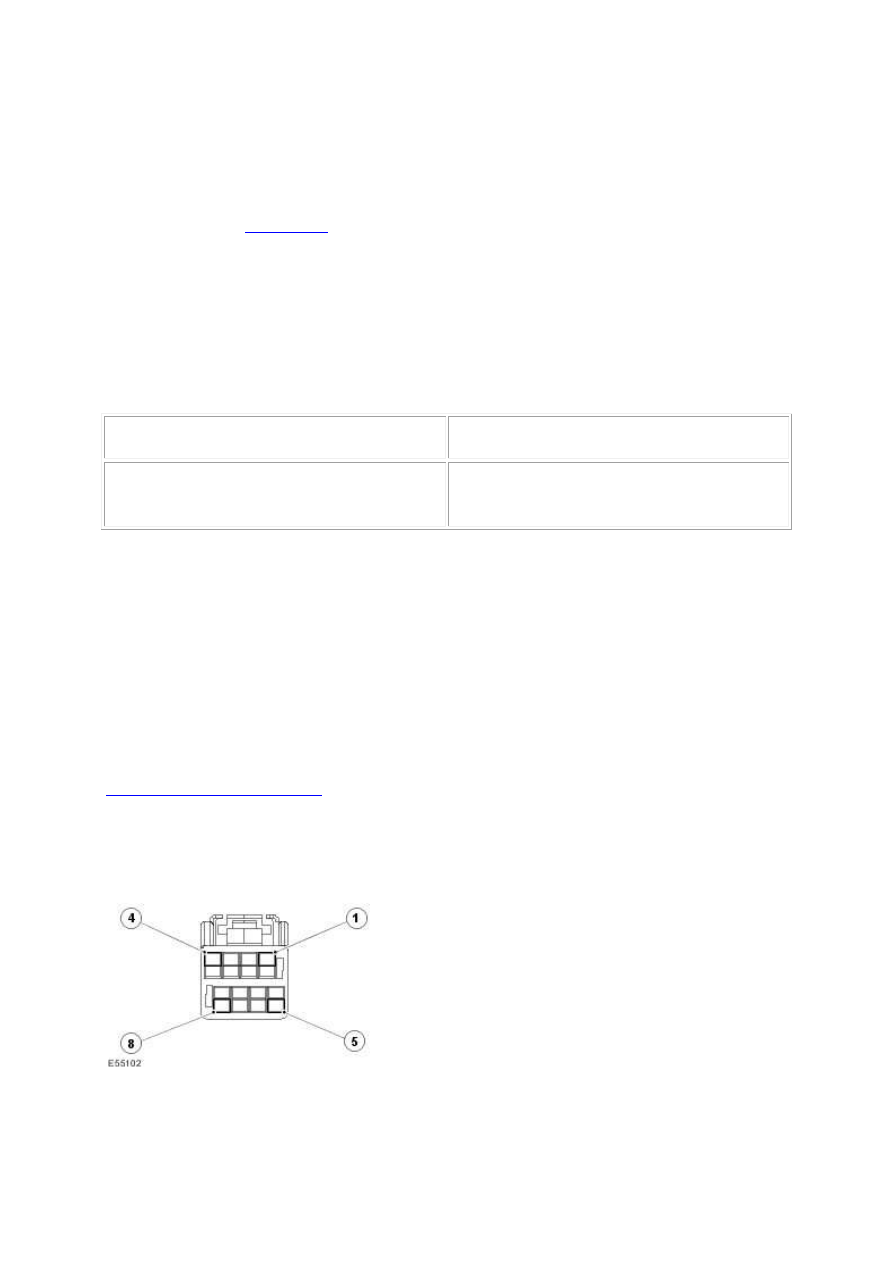

G531320t38 : CHECK IF THE SHORT CIRCUIT IS IN THE HARNESS OR THE
SWITCH

1.



Electric parking brake switch (TL82) connector disconnected. 2. Measure the resistance between:

CR50 connector, harness side



Vehicle battery



Electric parking brake switch apply 1 - signal - Pin 10  Positive terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

INSTALL a new EPB switch.

Parking Brake Switch (70.35.46)





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams.

G531320t39 : CHECK IF THE SHORT CIRCUIT IS IN THE HARNESS OR THE
SWITCH

1.



Electric parking brake switch (TL82) connector disconnected. 2. Measure the resistance between:

CR50 connector, harness side



Vehicle battery



Electric parking brake switch release 1 - signal - Pin 11  Positive terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

INSTALL a new EPB switch.

Parking Brake Switch (70.35.46)





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams.

www.

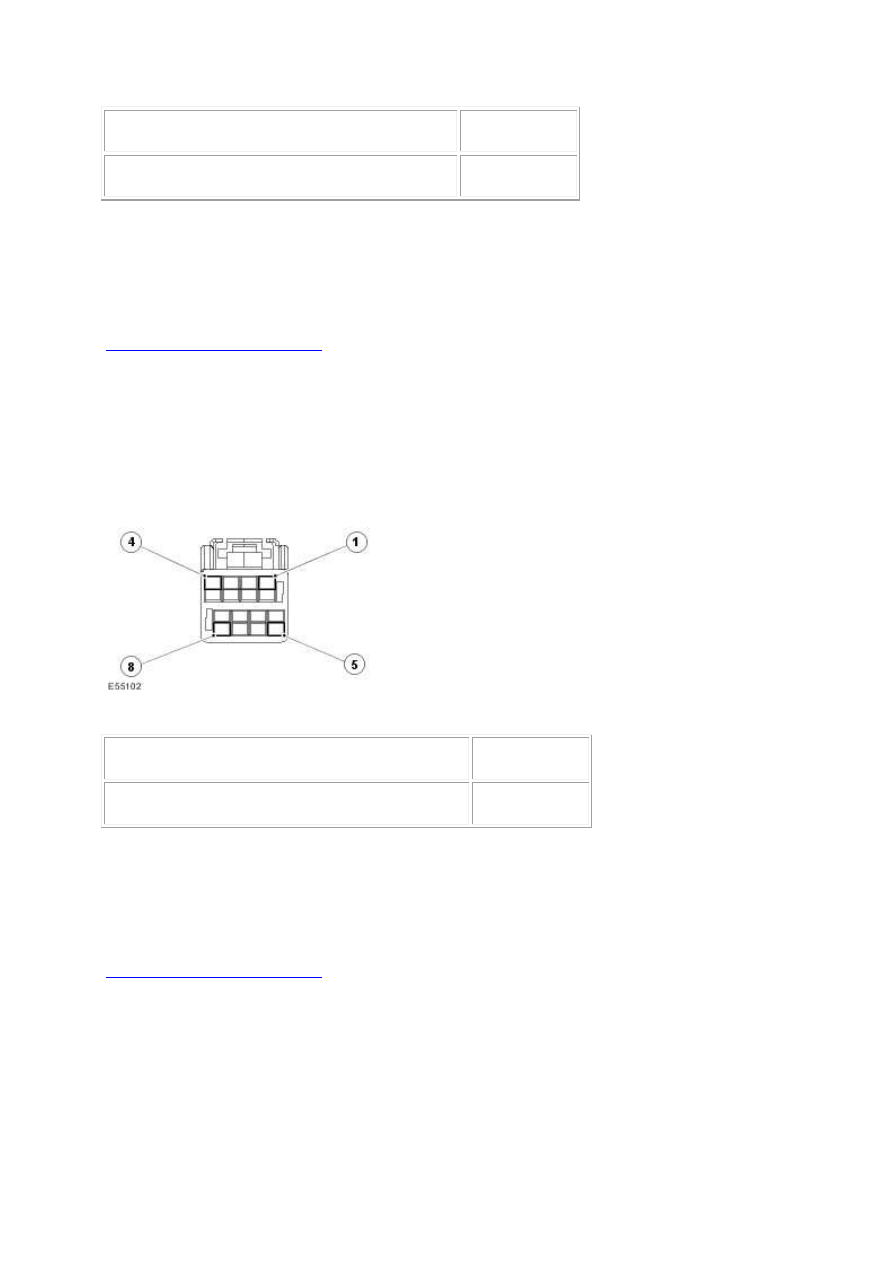

G531320t40 : CHECK IF THE SHORT CIRCUIT IS IN THE HARNESS OR THE
SWITCH

1.



Electric parking brake switch (TL82) connector disconnected. 2. Measure the resistance between:

CR32 connector, harness side



Vehicle battery



Electric parking brake switch apply 2 - signal - Pin 02  Positive terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

INSTALL a new EPB switch.

Parking Brake Switch (70.35.46)





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams.

G531320t41 : CHECK IF THE SHORT CIRCUIT IS IN THE HARNESS OR THE
SWITCH

1.



Electric parking brake switch (TL82) connector disconnected. 2. Measure the resistance between:

CR32 connector, harness side



Vehicle battery



Electric parking brake switch release 2 - signal - Pin 14  Positive terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

INSTALL a new EPB switch.

Parking Brake Switch (70.35.46)





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams.

PINPOINT TEST  G531320p8 : PRIMARY
RELEASE SWITCH CIRCUIT OUT OF
RANGE

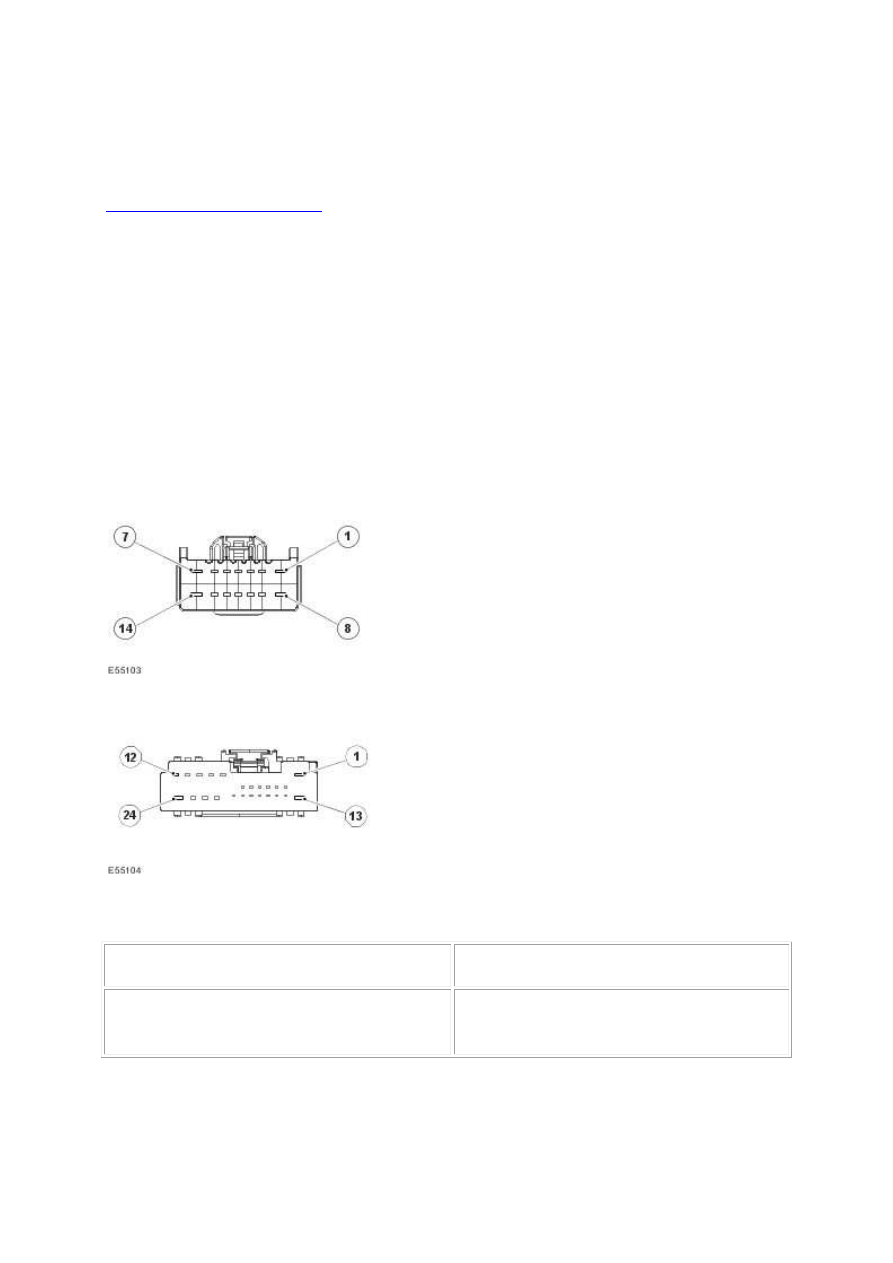

G531320t42 : CHECK THE PRIMARY RELEASE SWITCH CIRCUIT RESISTANCE

1. Key off. 2.



Electric parking brake module connector 1 (CR50) disconnected. 3.



Electric parking brake module connector 2 (CR32) disconnected. 4. Key on, engine off. 5. Measure the

resistance between:

CR50 connector, harness side



CR32 connector, harness side



Electric parking brake switch release 1 - signal - Pin

11



Electric parking brake switch - switch return - Pin

06





•



Is the resistance between 595 ohms - 611 ohms?
