CR32 connector, harness side



Vehicle battery



Electric parking brake module - ground - Pin 13  Negative terminal



•



Is the resistance less than 10 ohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - EPB Module



-> No

REPAIR the open circuit. For additional information, refer to the wiring diagrams.

PINPOINT TEST  G531320p16 :
ACTUATOR OUTPUT SHORT CIRCUIT
TO BATTERY

G531320t62 : CHECK THE ACTUATOR NEGATIVE SIGNAL CIRCUIT FOR
SHORT CIRCUIT TO POWER

1. Key off. 2.



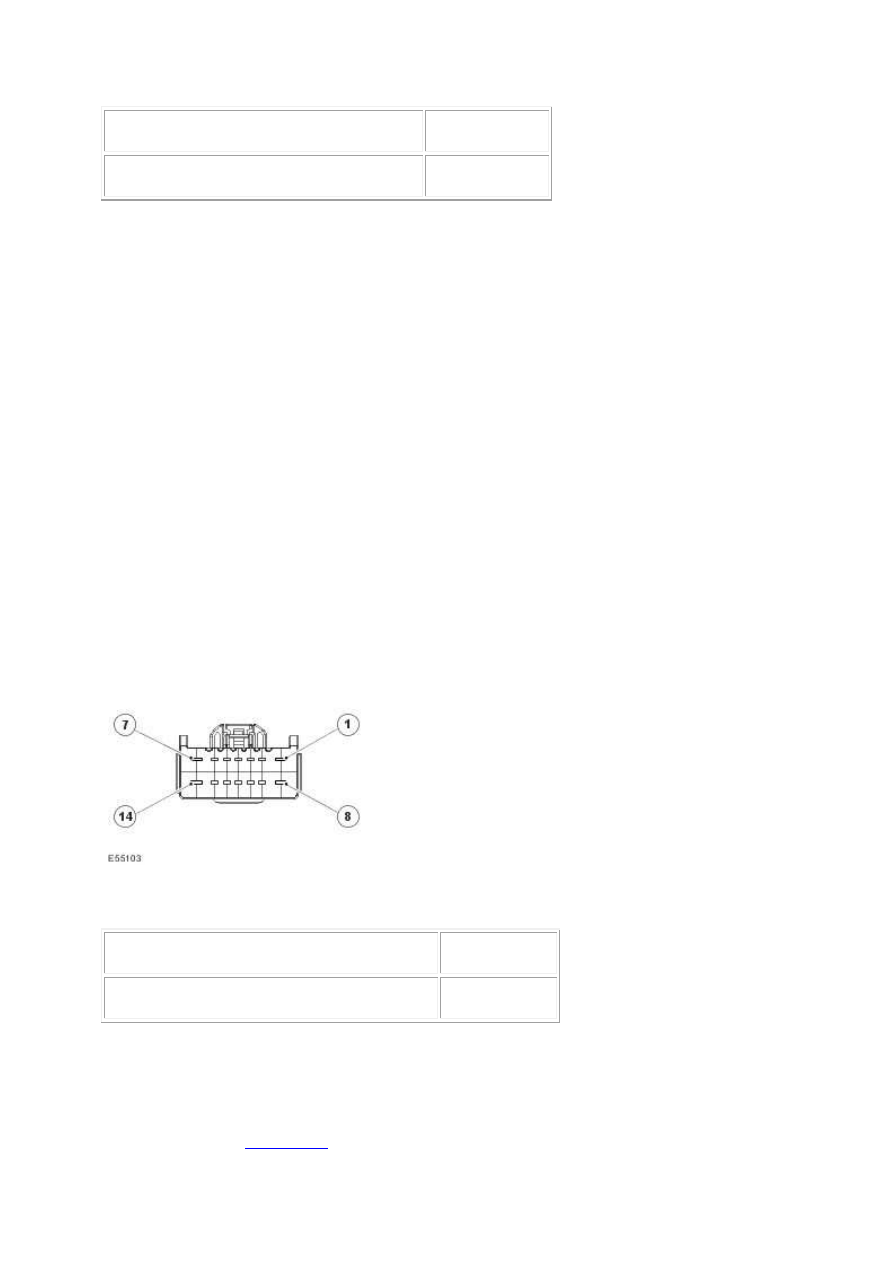

Electric parking brake module connector 1 (CR50) disconnected. 3. Key on, engine off. 4. Measure the

resistance between:

CR50 connector, harness side



Vehicle battery



Electric parking brake actuator - negative - Pin 07  Positive terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test

G531320t63

.





-> No

GO to Pinpoint Test

G531320t64

.



G531320t63 : CHECK THE ACTUATOR POSITIVE SIGNAL CIRCUIT FOR
SHORT CIRCUIT TO POWER

1. Measure the resistance between:

CR50 connector, harness side



Vehicle battery



Electric parking brake actuator - positive - Pin 14  Positive terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - EPB module - EPB module connector, CR50



-> No

GO to Pinpoint Test

G531320t65

.



G531320t64 : CHECK IF THE SHORT CIRCUIT IS IN THE HARNESS OR THE
ACTUATOR

1.



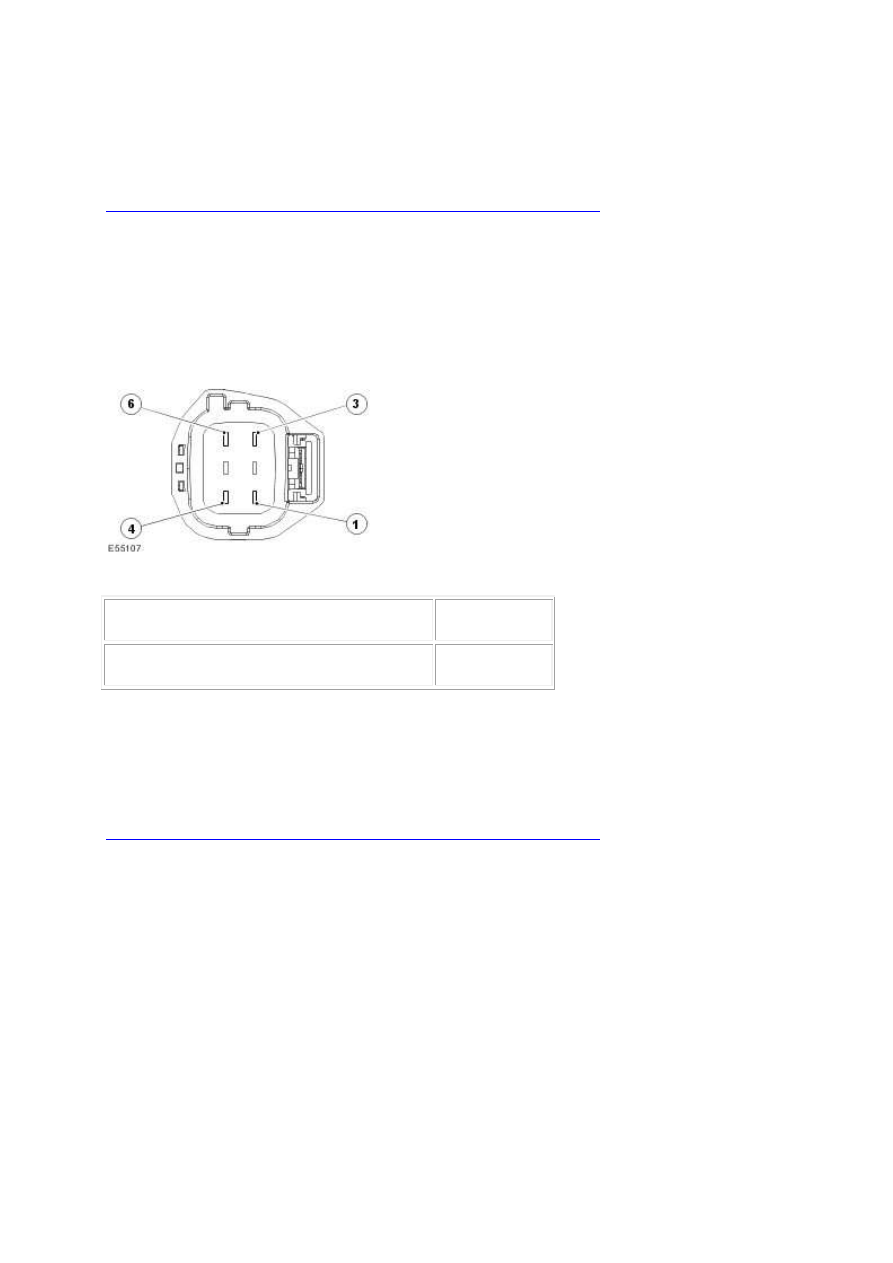

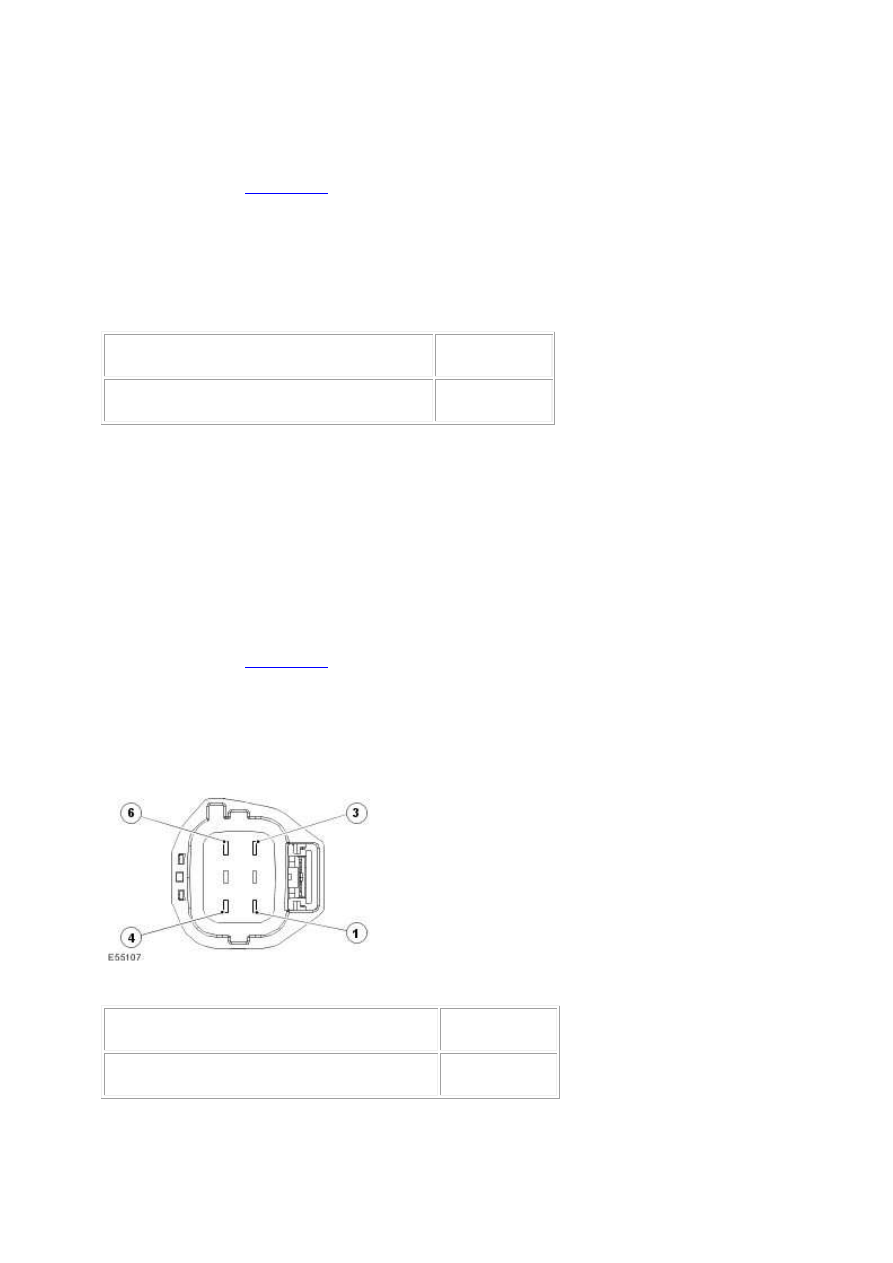

EPB actuator connector disconnected. 2. Measure the resistance between:

CR50 connector, harness side



Vehicle battery



Electric parking brake actuator - negative - Pin 07  Positive terminal



www.

•



Is the resistance greater than 100 Kohms?

-> Yes

INSTALL a new EPB actuator.

Parking Brake Release Actuator - VIN Range: G03446->H99999 (70.35.45)





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams.

G531320t65 : CHECK IF THE SHORT CIRCUIT IS IN THE HARNESS OR THE
ACTUATOR

1.



EPB actuator connector disconnected. 2. Measure the resistance between:

CR50 connector, harness side



Vehicle battery



Electric parking brake actuator - positive - Pin 14  Positive terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

INSTALL a new EPB actuator.

Parking Brake Release Actuator - VIN Range: G03446->H99999 (70.35.45)





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams.

PINPOINT TEST  G531320p17 :
ACTUATOR HALL EFFECT SENSOR
CIRCUIT FAILURE

G531320t66 : CHECK THE HALL EFFECT 5 VOLT SUPPLY CIRCUIT FOR
SHORT CIRCUIT TO GROUND

1. Key off. 2.



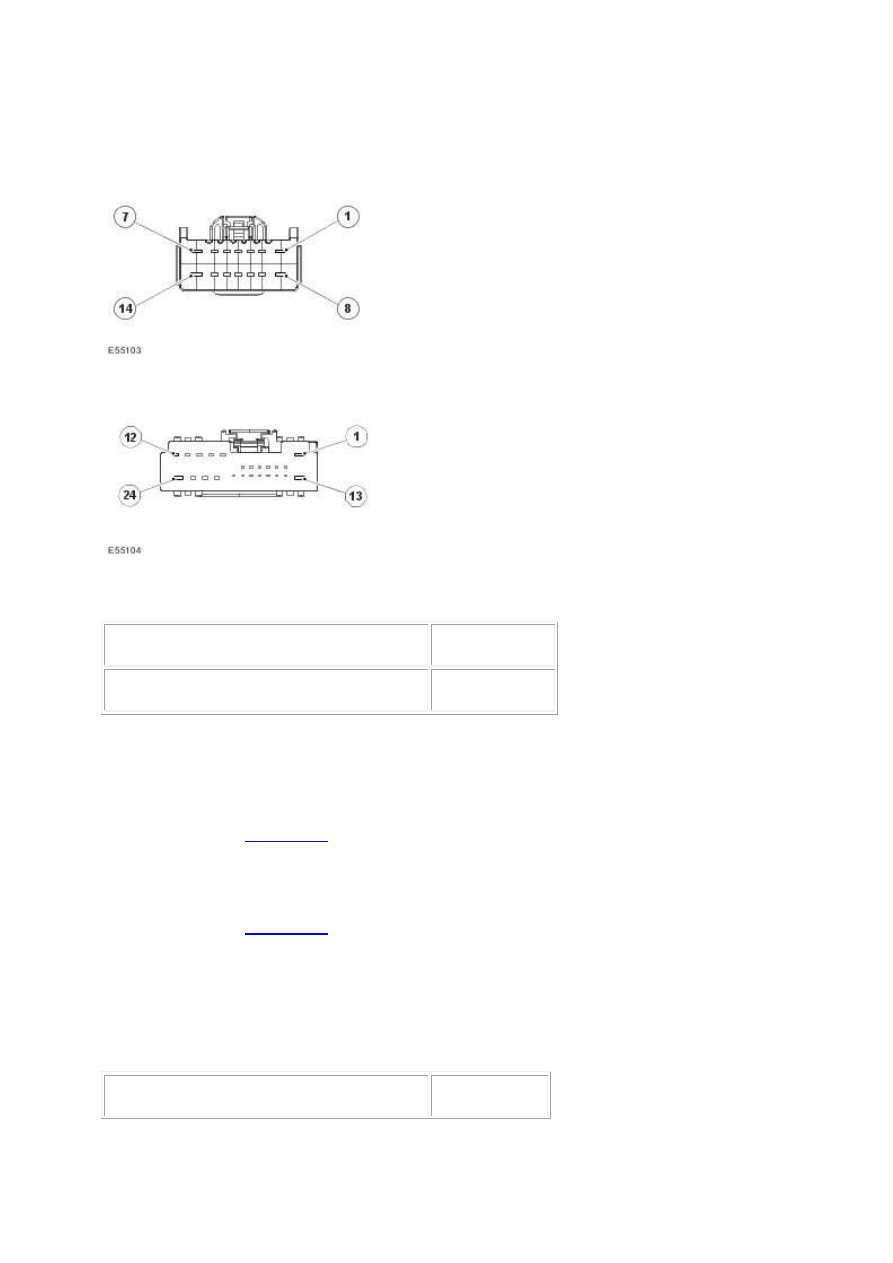

Electric parking brake module connector 1 (CR50) disconnected. 3.



Electric parking brake module connector 2 (CR32) disconnected. 4. Key on, engine off. 5. Measure the

resistance between:

CR50 connector, harness side



Vehicle battery



Electric parking brake hall effect - signal - Pin 12  Negative terminal



•



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test

G531320t67

.





-> No

GO to Pinpoint Test

G531320t74

.



G531320t67 : CHECK THE HALL EFFECT 5 VOLT SUPPLY CIRCUIT FOR
SHORT CIRCUIT TO POWER

1. Measure the resistance between:

CR50 connector, harness side



Vehicle battery
