Jaguar XJ (X350). Manual - part 194







7 . Clean all mating surfaces and remove brake dust, see WARNING above.





8 . Repeat above procedure to remove opposite side brake pads.





Installation



1

.



  CAUTION: Make sure grease does not contact brake-pad friction surface or brake

disc.





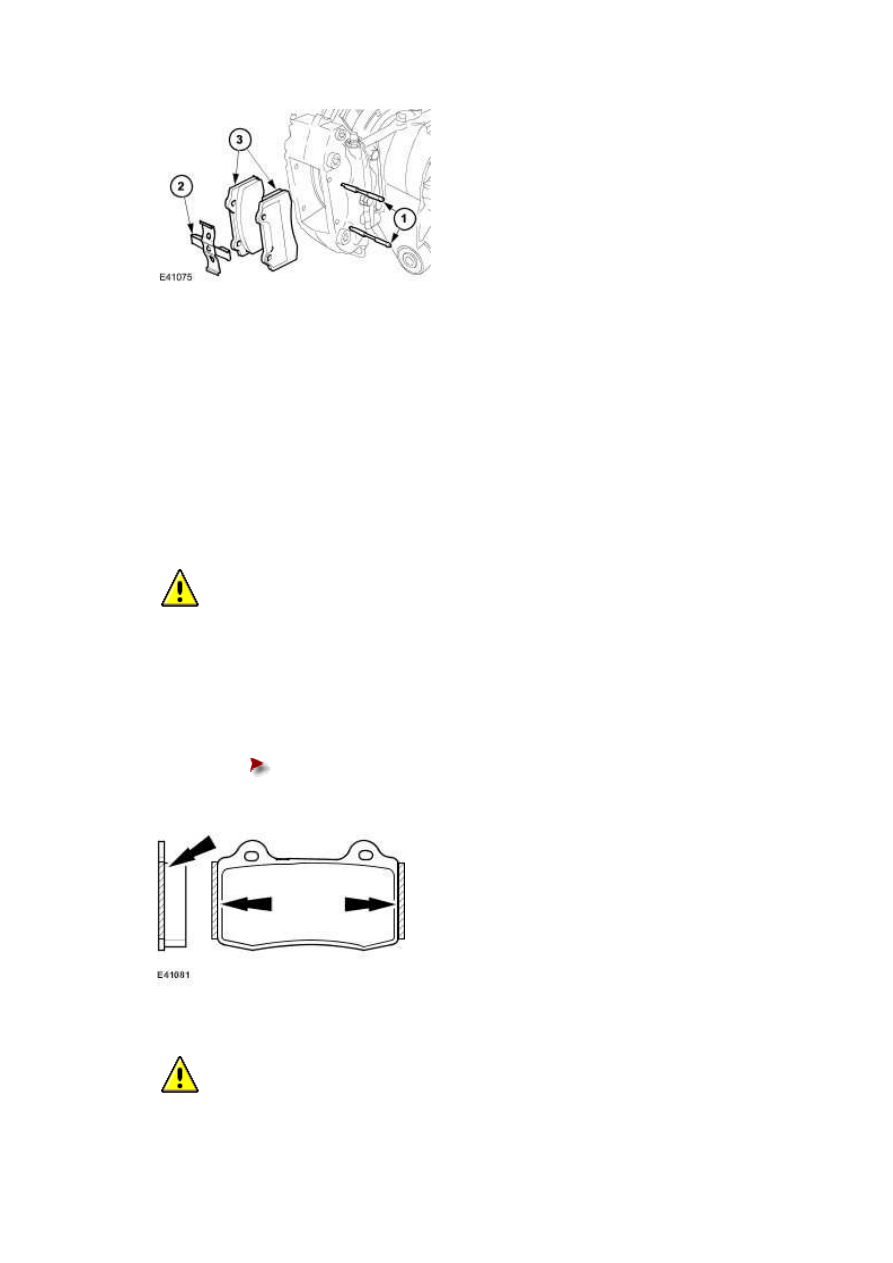

To prevent brake squeal apply grease to the shoulders of the brake-pad backplate.

For additional information, refer to





Apply a uniform layer of grease to backplate shoulders, making sure the

whole shoulder is covered.











2

.



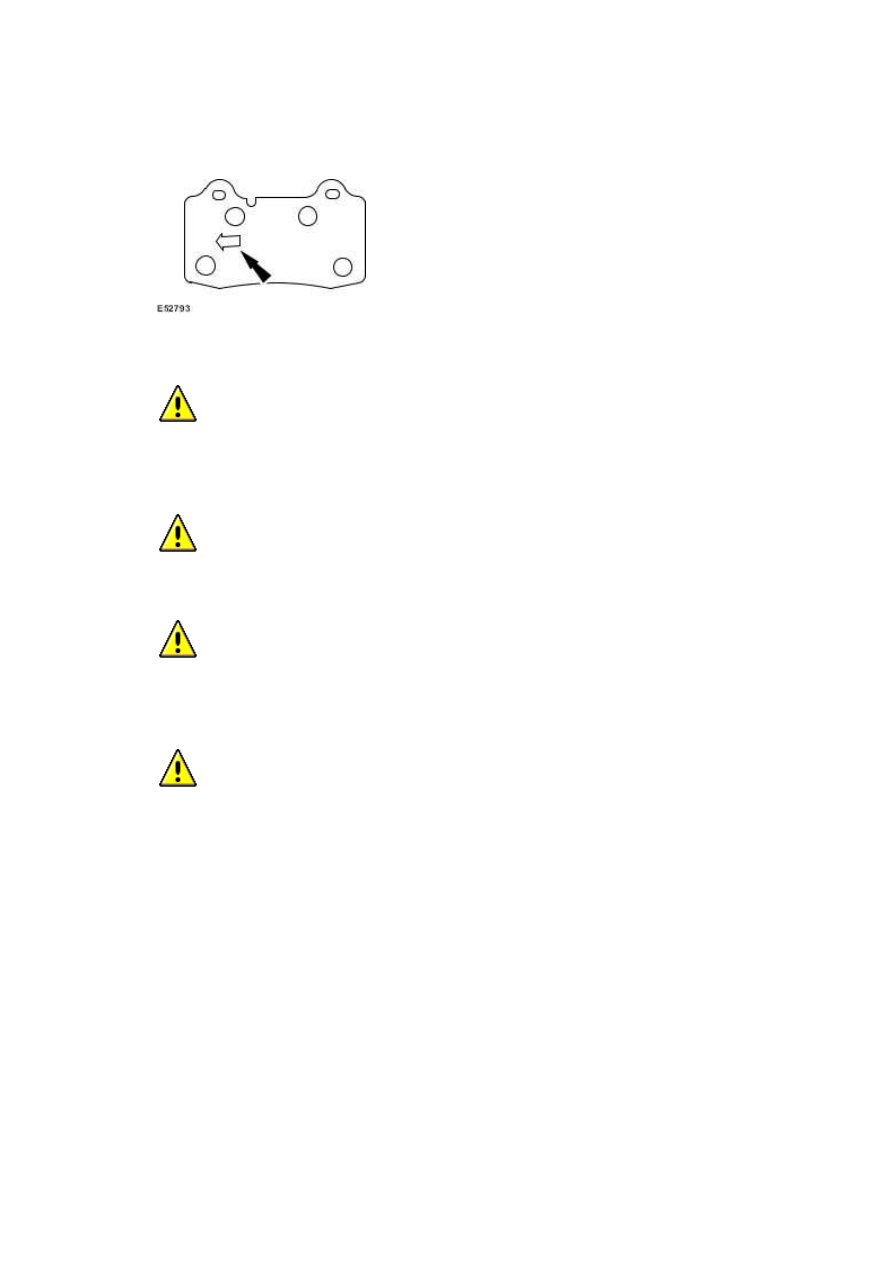

  CAUTION: Make sure the brake pads are fitted with the direction arrow following

the direction of wheel rotation.





Make sure the brake pads are fitted with the direction arrow following the direction of wheel

rotation.







3

.



  CAUTION: Retracting the caliper piston may cause the fluid reservoir to over-flow.

Remove brake fluid spillage immediately from paint work with clean water.





  CAUTION: Make sure the brake pads are installed to the correct orientation.





  CAUTION: Make sure the brake pads are fitted with the direction arrow following

the direction of wheel rotation.





  CAUTION: Note the condition of pins and replace if necessary.





NOTE:





Slowly retract caliper pistons.



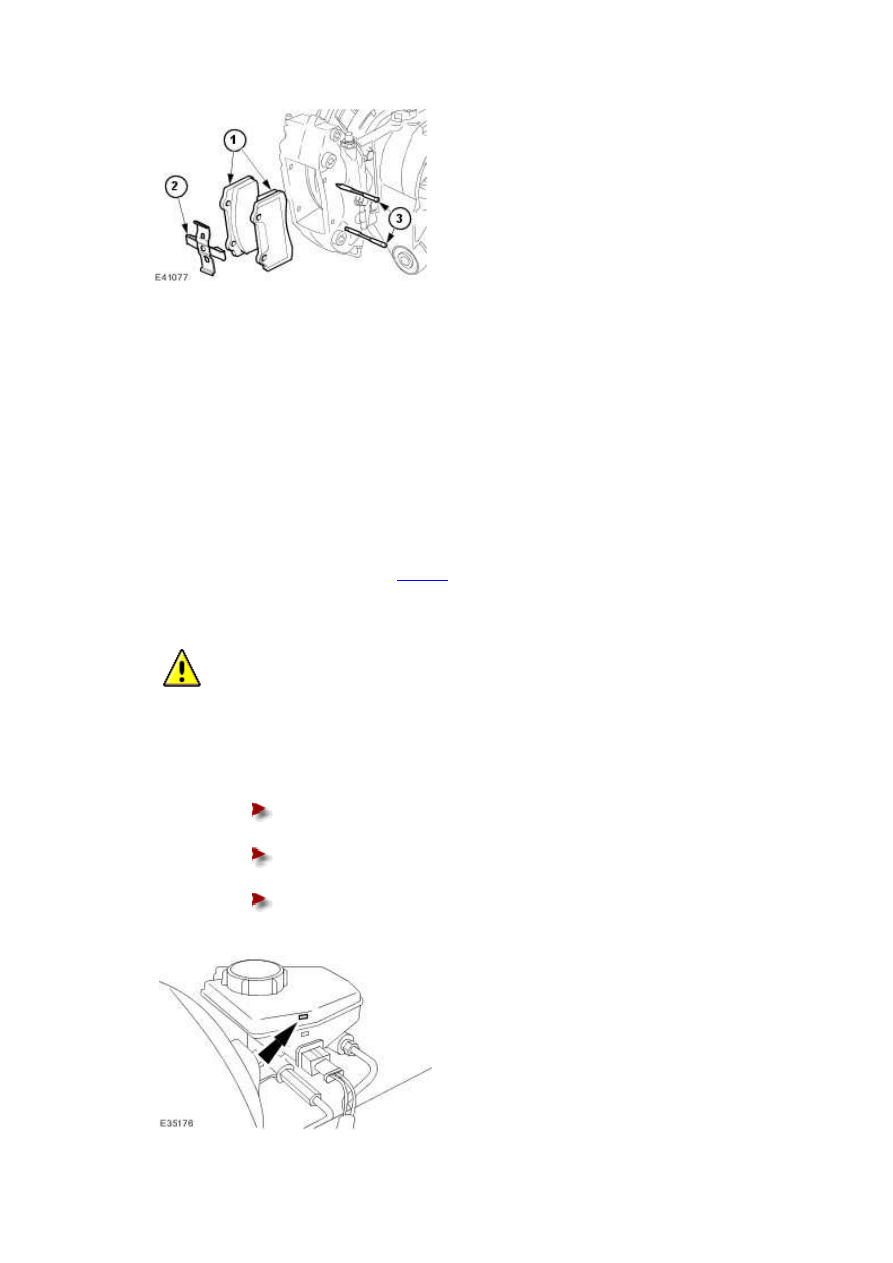

Install brake pads.



1) Install pads.





2) Position anti-rattle spring.





3) Install pins - make sure pin collets are fully engaged into caliper.





www.







4 . Repeat above procedure to install opposite side brake pads.





5 . Fit wheels.

For additional information, refer to





6 . Remove stands and lower vehicle.

For additional information, refer to

Jacking







7

.



  CAUTION: Remove brake fluid spillage immediately from paint work, with clean

water.





Check brake fluid level.





Check brake fluid level is at the maximum mark.







Remove cloth.







Fit cap.











8 . Remove paint work protection covers, and close engine compartment.





9

.



  CAUTION: Calibrate the electric park brake using Jaguar approved diagnostic system.

If the Jaguar approved diagnostic system is not available disconnect the battery for

approximately 30 seconds, the vehicle will then prompt the driver to carry out the

calibration procedure as per the vehicle hand book on re-connection.





Calibrate the electric parking brake module using the Jaguar approved diagnostic system.







10 . Start the engine and repeatedly press the brake pedal until brake pressure is evident.
