Jaguar XJ (X350). Manual - part 195

Brake Pads - VIN Range: G45704->G99999
(70.40.03)

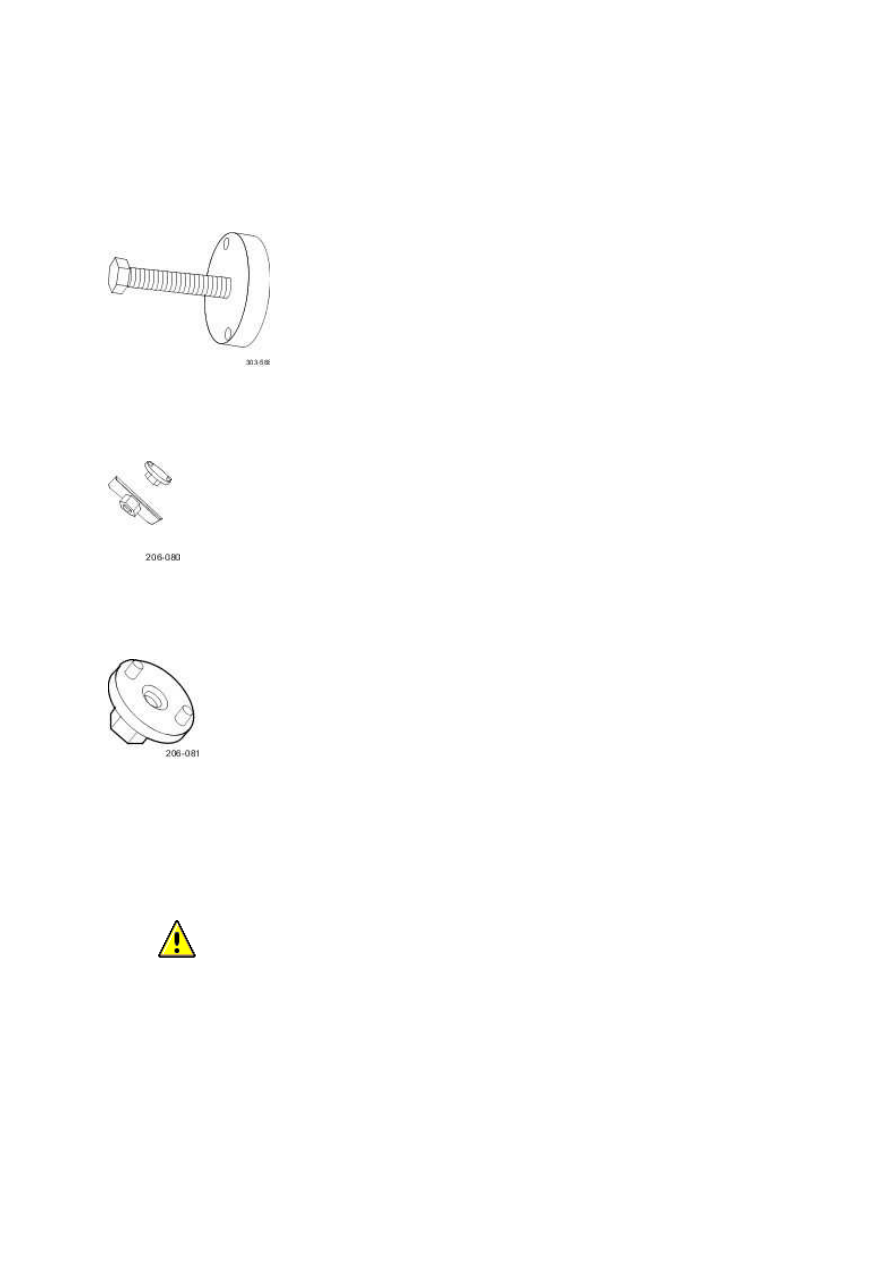

Special Service Tools





Crankshaft pulley/damper remover

303-588







Brake caliper piston retractor tool

206-080







Brake caliper piston retractor tool

206-081

Removal

All vehicles



1

.



  CAUTION: Whilst carrying out rear parking brake related service procedures, the

tension on the rear parking brake release actuator will need to be released. Failure to

follow this instruction may result in the parking brake to function incorrectly or become

inoperative.





Carry out the parking brake cable tension release.

For additional information, refer to

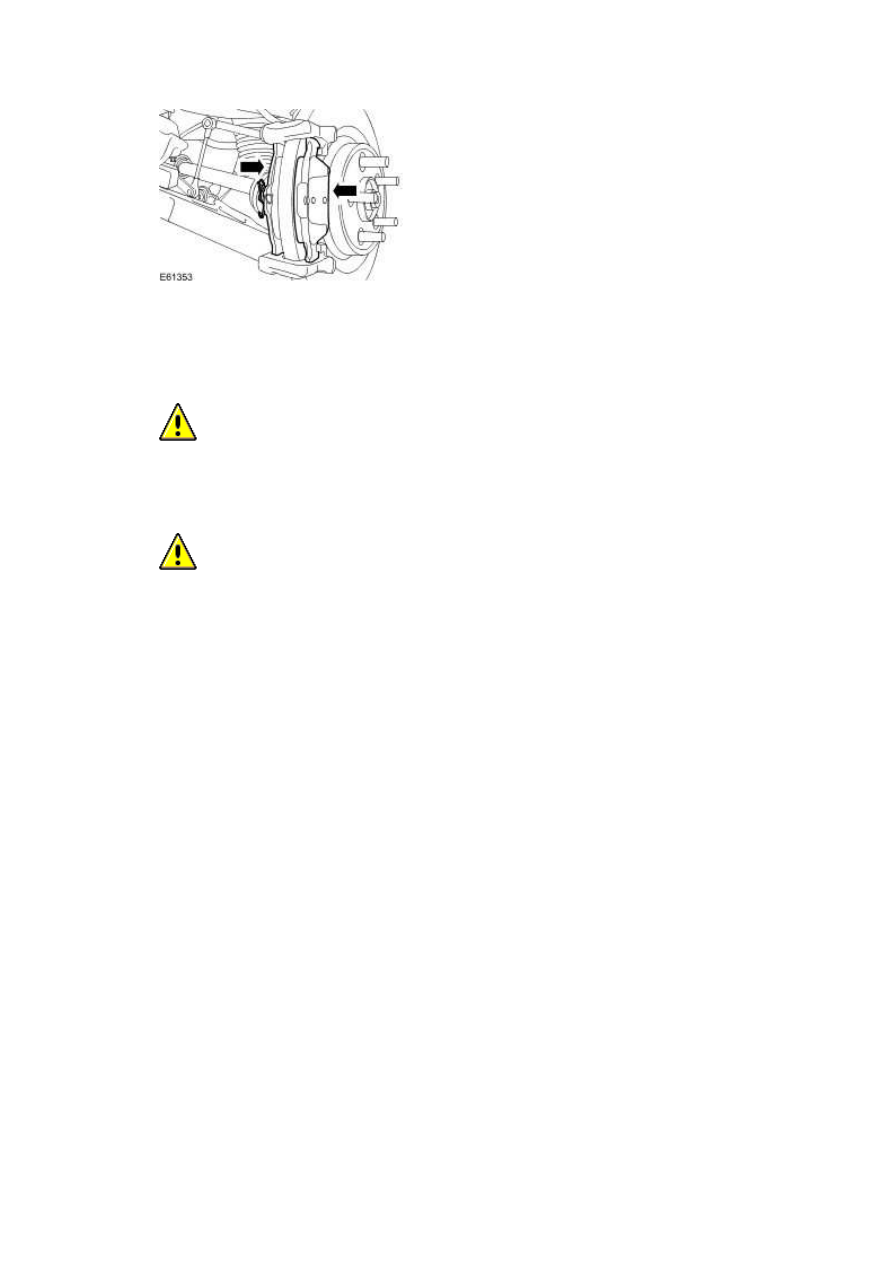

2 . Remove both rear wheels and tires.

For additional information, refer to



Vehicles with high performance brakes



3 . Remove the logo badge.





All vehicles



4 . NOTE:





Left-hand shown, right-hand similar.

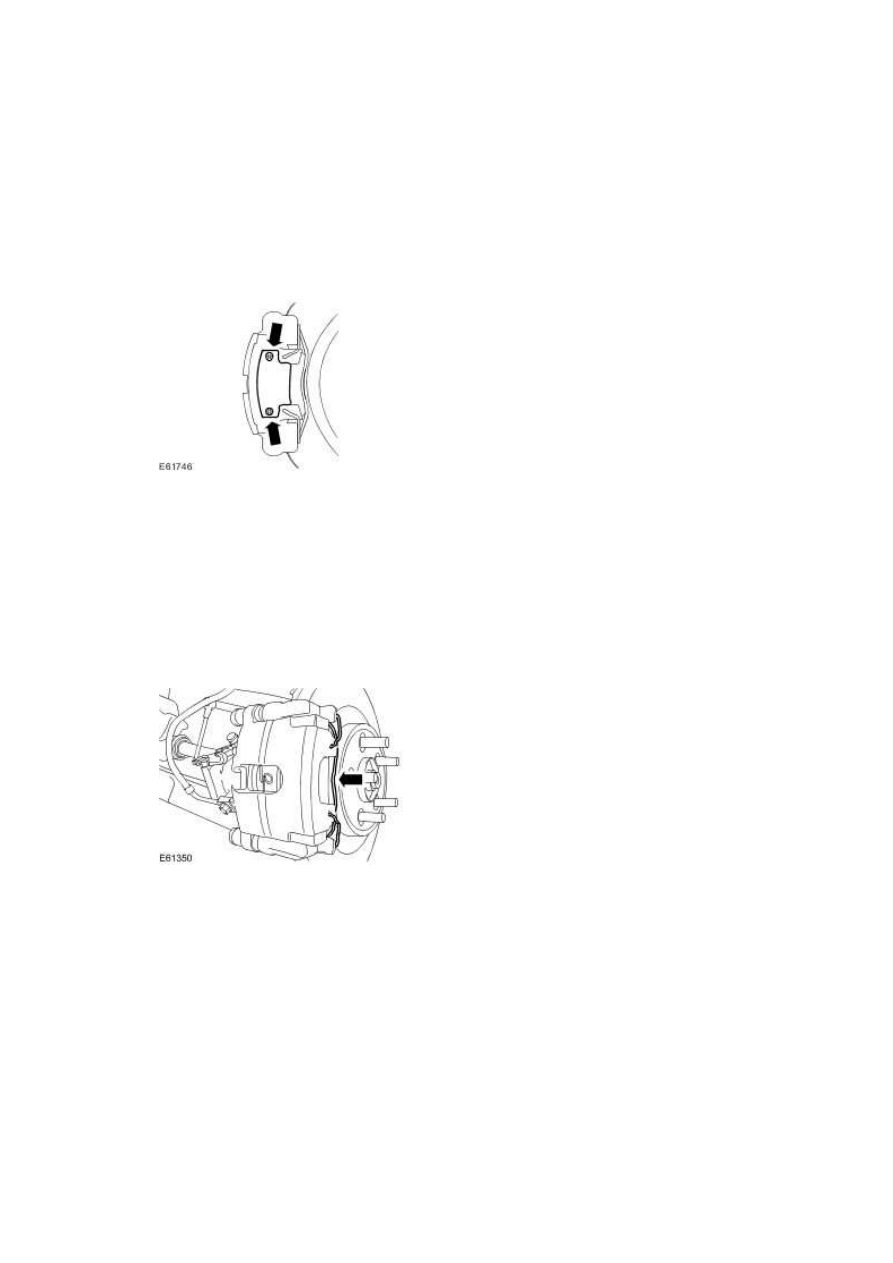

Remove the anti-rattle spring.







5 . NOTE:





Left-hand shown, right-hand similar.



Remove the brake caliper retaining bolt dust covers.

www.







6 .

  CAUTION: The brake caliper must be supported at all times.



NOTE:





Left-hand shown, right-hand similar.

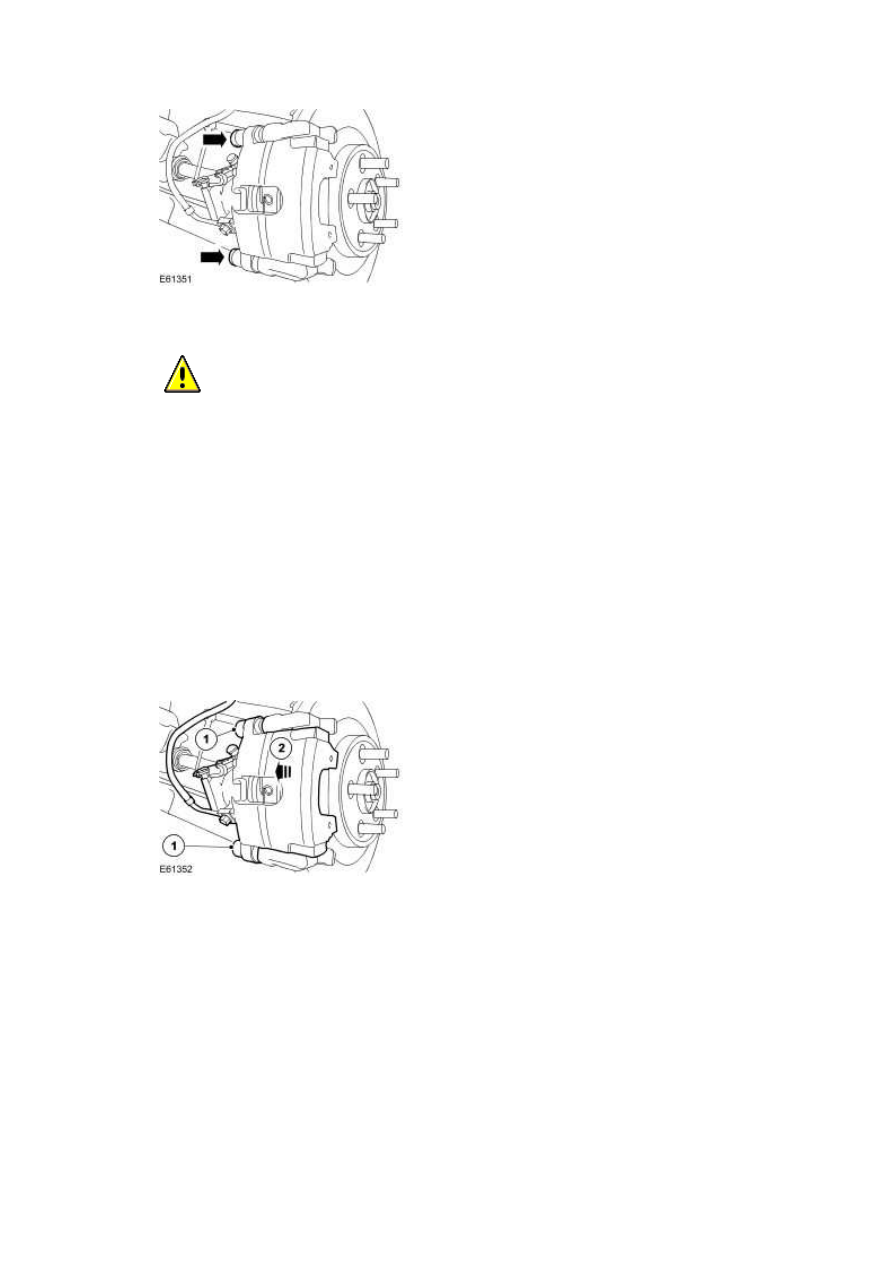

Detach the brake caliper.



1) Remove the brake caliper retaining bolts.





2) Detach the brake caliper.











7 . NOTE:





Left-hand shown, right-hand similar.



Remove the brake pads.







Installation



1

.



  CAUTION: As the piston is pushed back into the caliper housing, the brake fluid level

in the reservoir will rise. Do not allow the reservoir to overflow.





  CAUTION: If brake fluid comes into contact with the paintwork, the affected area

must be immediately washed down with cold water.





NOTE:





Only the extraction bolt from special tool 303-588 is used.



NOTE:





Only the forcing plate from special tool 206-080 is used.



NOTE:





Right-hand shown, left-hand similar.



Using the special tools, fully retract the brake caliper piston.
