Jaguar XJ (X350). Manual - part 192




Brake Disc (70.10.11) – Armoured

Removal

 CAUTION: Brake discs must be renewed in axle sets. Failure to follow this instruction may result in damage to the

vehicle.



 CAUTION: If new brake discs are installed, new brake pads must also be installed. Failure to follow this instruction

may result in damage to the vehicle.





1 . Remove the brake pads.

For additional information, refer to





2
.

NOTE:



If the same brake disc is to be installed, the tip of a hub must be marked with a corresponding part of the brake disc
for alignment.


Remove the brake disc.





Remove and discard the brake disc retaining clips.








Installation



1 . To install, reverse the removal procedure.



Published: Mar 12, 2014

Vehicles

Brake Pads - Vehicles With: Standard
Brakes, VIN Range: G00442->G45703
(70.40.03)

Special Service Tools





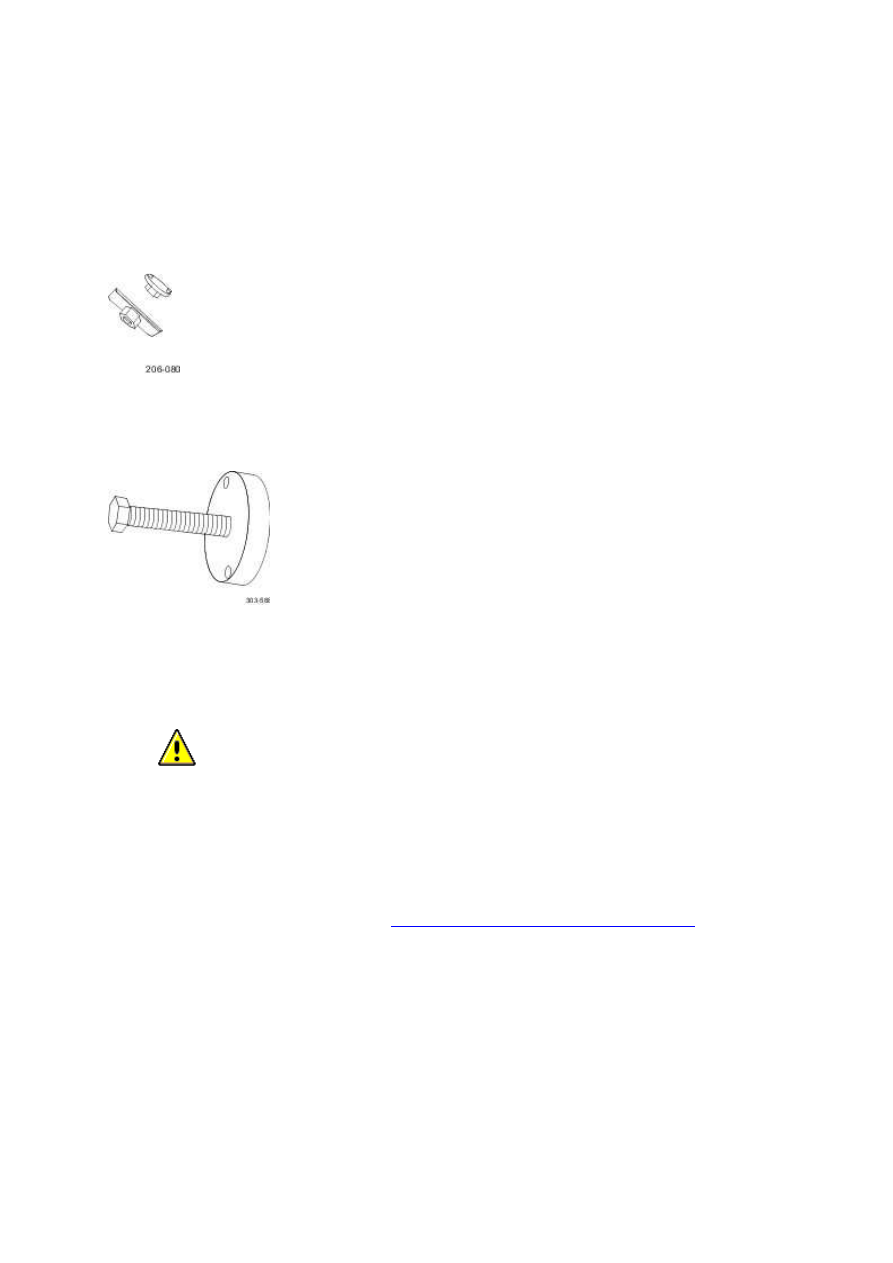

Brake caliper piston retractor tool

206-080







Crankshaft pulley/damper remover

303-588

Removal



1

.



  CAUTION: Whilst carrying out rear parking brake related service procedures, the

tension on the rear parking brake release actuator will need to be released. Failure to

follow this instruction may result in the parking brake to function incorrectly or become

inoperative.





Carry out the parking brake cable tension release.

For additional information, refer to

Parking Brake - VIN Range: G00442->G45170









2 . Remove both rear wheels and tires.

For additional information, refer to





www.





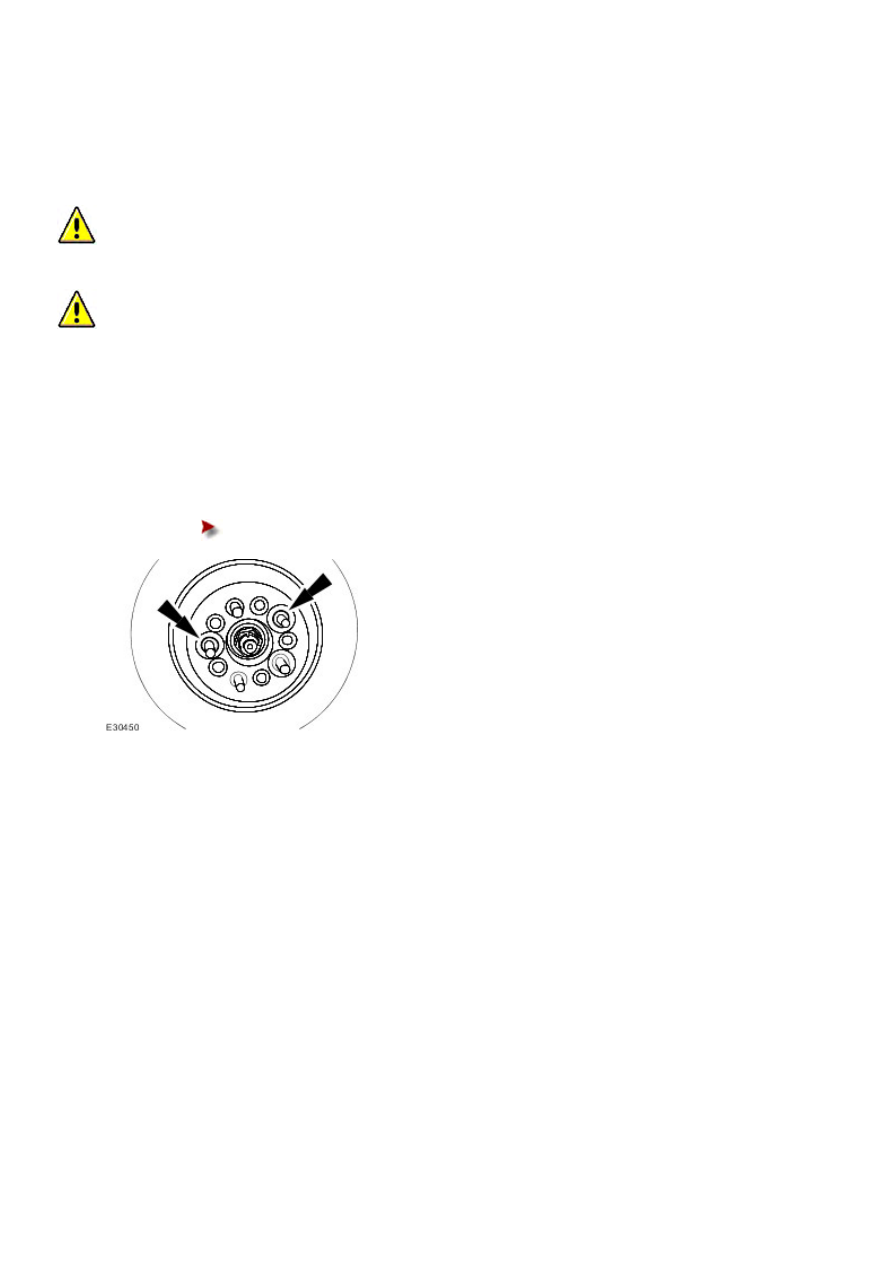

Left-hand shown, right-hand similar.



Detach the brake caliper.



1) Remove and discard the brake caliper retaining bolts.





2) Detach the brake caliper.











4 .

  CAUTION: The brake caliper must be supported at all times.



NOTE:





Left-hand shown, right-hand similar.



Using a suitable tie strap, secure the caliper to one side.







5 . NOTE:





Left-hand shown, right-hand similar.



Remove the brake pads.





Remove the brake pad anti-rattle spring plates.











3 . NOTE:

Installation



1

.



  WARNING: Do not use compressed air to disperse brake dust into the atmosphere.





  CAUTION: If the pistons are pushed back into the housing, brake fluid will be forced

back into the brake fluid reservoir.





  CAUTION: Make sure that the brake disc faces are clean before installation.





  CAUTION: Brake pads must always be replaced in axle sets.





NOTE:





Remove the forcing screw from the crankshaft pulley/damper remover and install to the

brake caliper piston retractor tool.





NOTE:





Left-hand shown, right-hand similar.



Using the special tools, fully retract the brake caliper piston.







2

.



NOTE:





Left-hand shown, right-hand similar.



Make sure the brake caliper piston location mark is in the correct position so that the locator

pin on the brake pad locates correctly into the brake caliper piston.
