Jaguar XJ (X350). Manual - part 190

Brake Disc - Vehicles With: Standard
Brakes, VIN Range: G00442->G45703
(70.10.11)

Removal



1

.



Remove the brake pads.

For additional information, refer to

Brake Pads - Vehicles With: Standard Brakes, VIN Range:

G00442->G45703 (70.40.03)









2 .

  CAUTION: The brake caliper must be supported at all times.

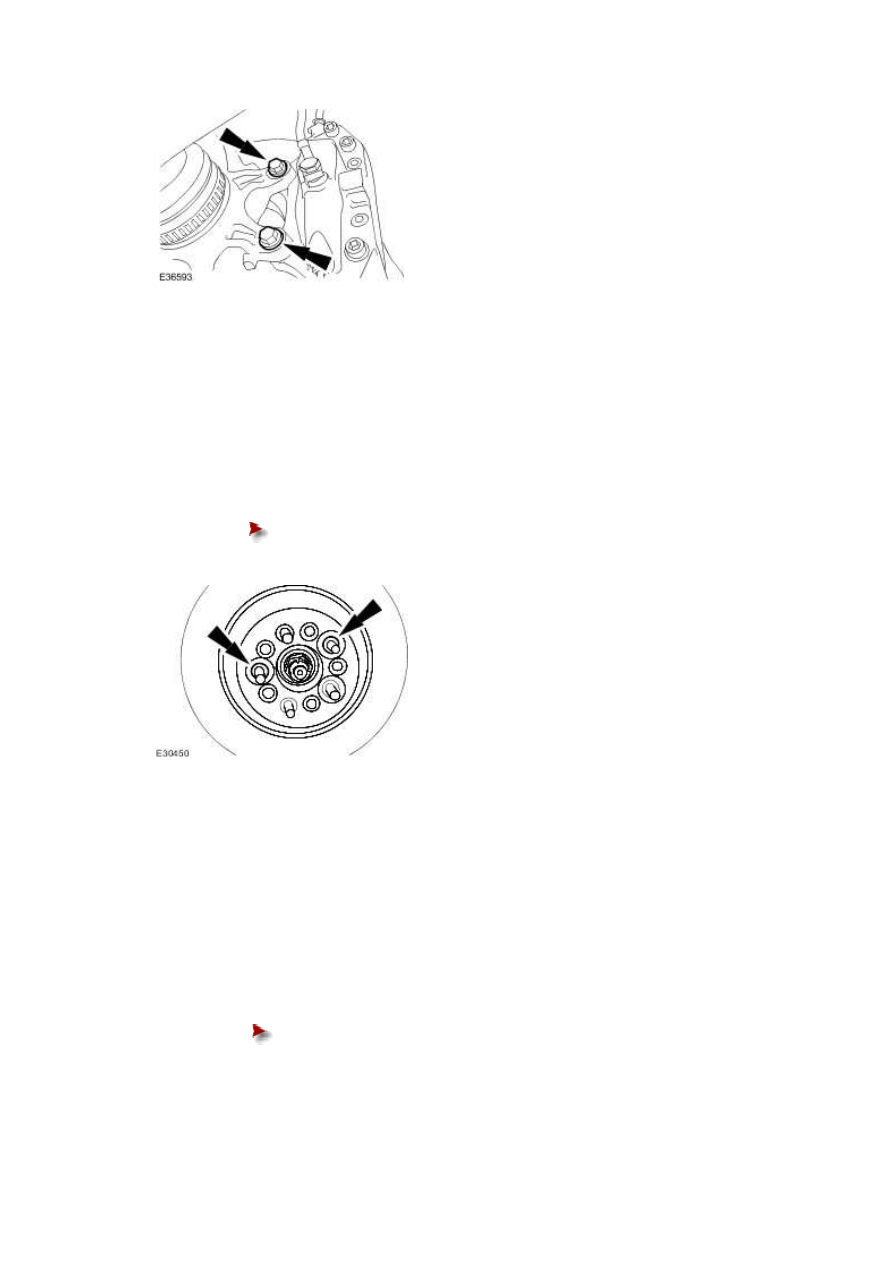

Detach brake caliper anchor plate.







3

.



NOTE:





If the same brake disc is to be installed, the tip of a hub must be marked with a

corresponding part of the brake disc for alignment.

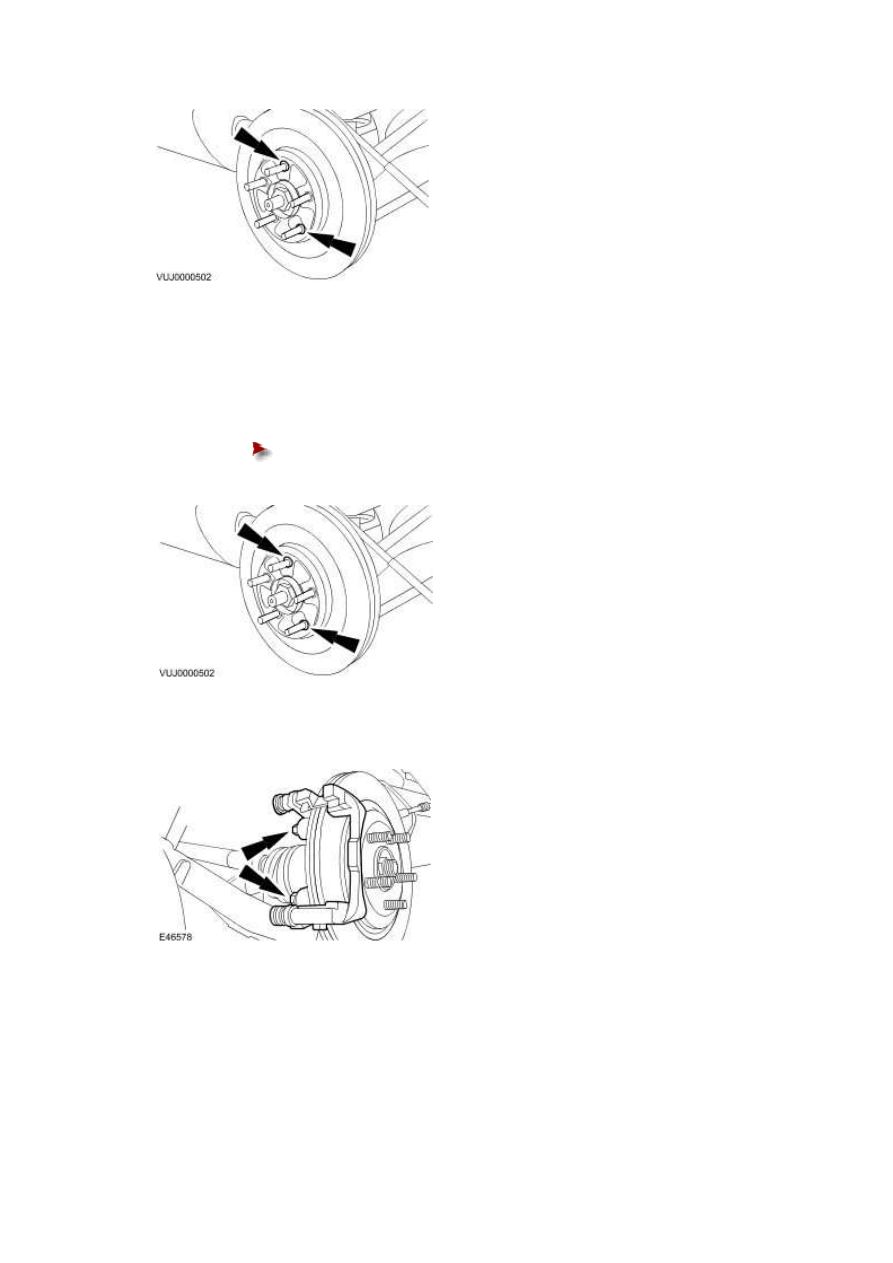

Remove the brake disc.





Remove and discard the brake disc retaining clips.











Installation



1 . To install, reverse the removal procedure.





Install new brake disc retaining clips.











2 . Tighten to 103 Nm.









www.

Brake Disc - Vehicles With: High
Performance Brakes, VIN Range: G00442-
>G45703 (70.10.11)

Removal



1 . Remove the parking brake pads.

<<206-05>>

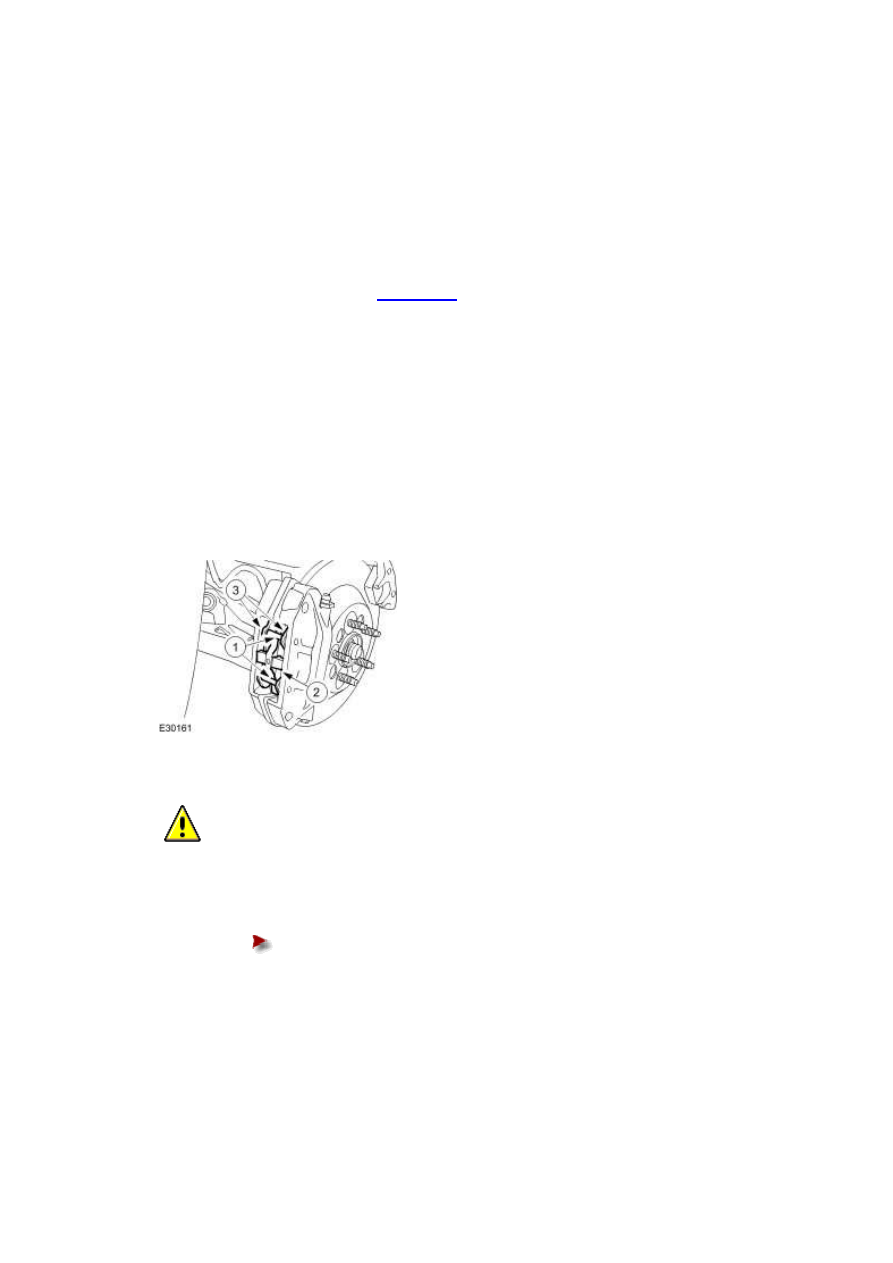

2 . Remove the brake pads.



1) Remove the brake pad retaining pins.





2) Remove the brake pad anti-rattle spring plate.





3) Remove the brake pads.











3 .

  CAUTION: The brake caliper must be supported at all times.

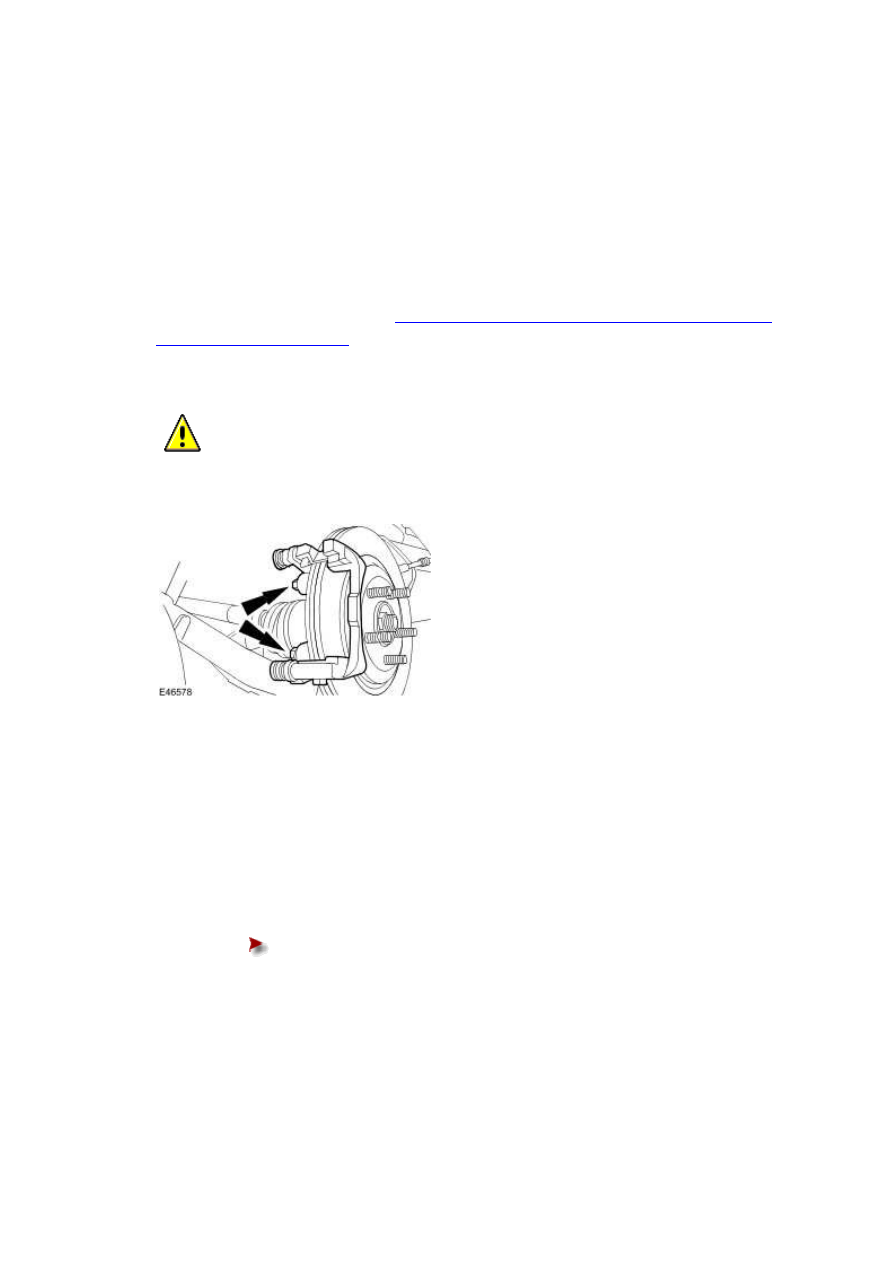

Detach the brake caliper and secure to one side.





Remove and discard the brake caliper retaining bolts.











4

.



NOTE:





If the same brake disc is to be installed, the tip of a hub must be marked with a

corresponding part of the brake disc for alignment.





Remove the brake disc.





Remove and discard the brake disc retaining clips.











Installation



1 . NOTE:





Install new brake caliper retaining bolts.



To install, reverse the removal procedure.





Tighten to 103 Nm.
