Jaguar XJ (X350). Manual - part 188





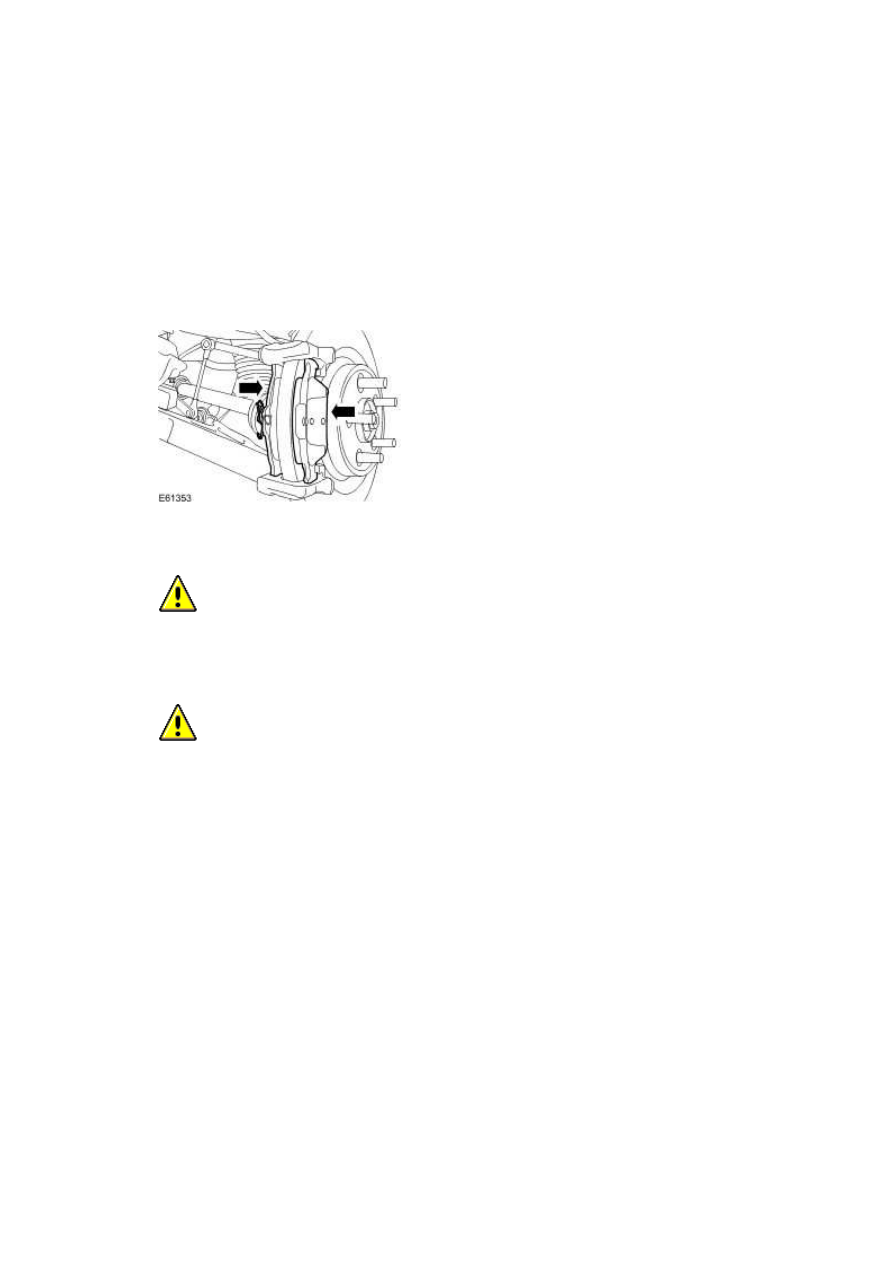

Make sure that the brake pad with the anti-rattle spring is installed to the inboard side

of the brake disc.





NOTE:





Left-hand shown, right-hand similar.



Install the brake pads.







2

.



  CAUTION: As the piston is pushed back into the caliper housing, the brake fluid level

in the reservoir will rise. Do not allow the reservoir to overflow.





  CAUTION: If brake fluid comes into contact with the paintwork, the affected area

must be immediately washed down with cold water.

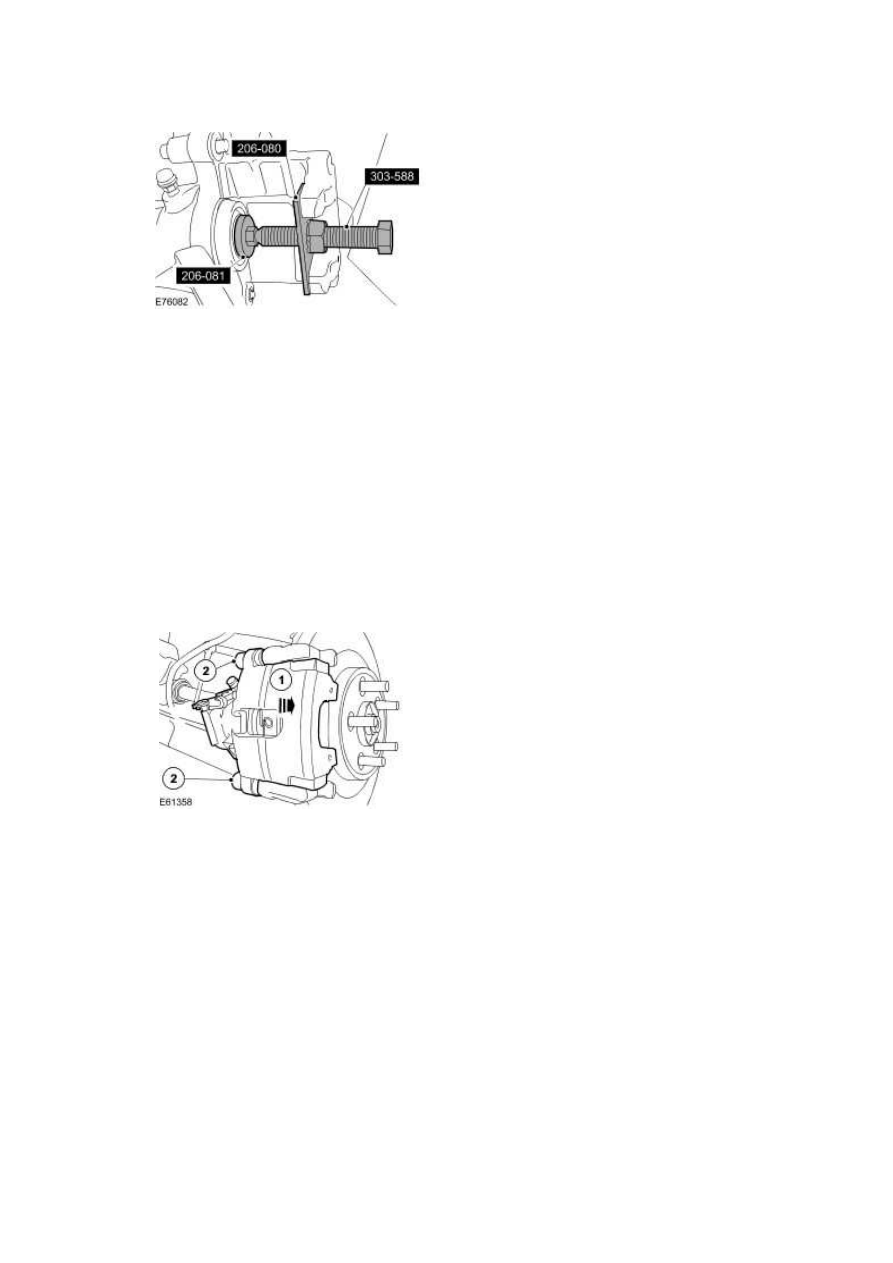

NOTE:





Only the extraction bolt from special tool 303-588 is used.



NOTE:





Only the forcing plate from special tool 206-080 is used.



NOTE:





Right-hand shown, left-hand similar.





NOTE:

Using the special tools, fully retract the brake caliper piston.







3 . NOTE:





Left-hand shown, right-hand similar.



Install the brake caliper retaining bolts.



1) Install the brake caliper.





2) Tighten to 28 Nm.

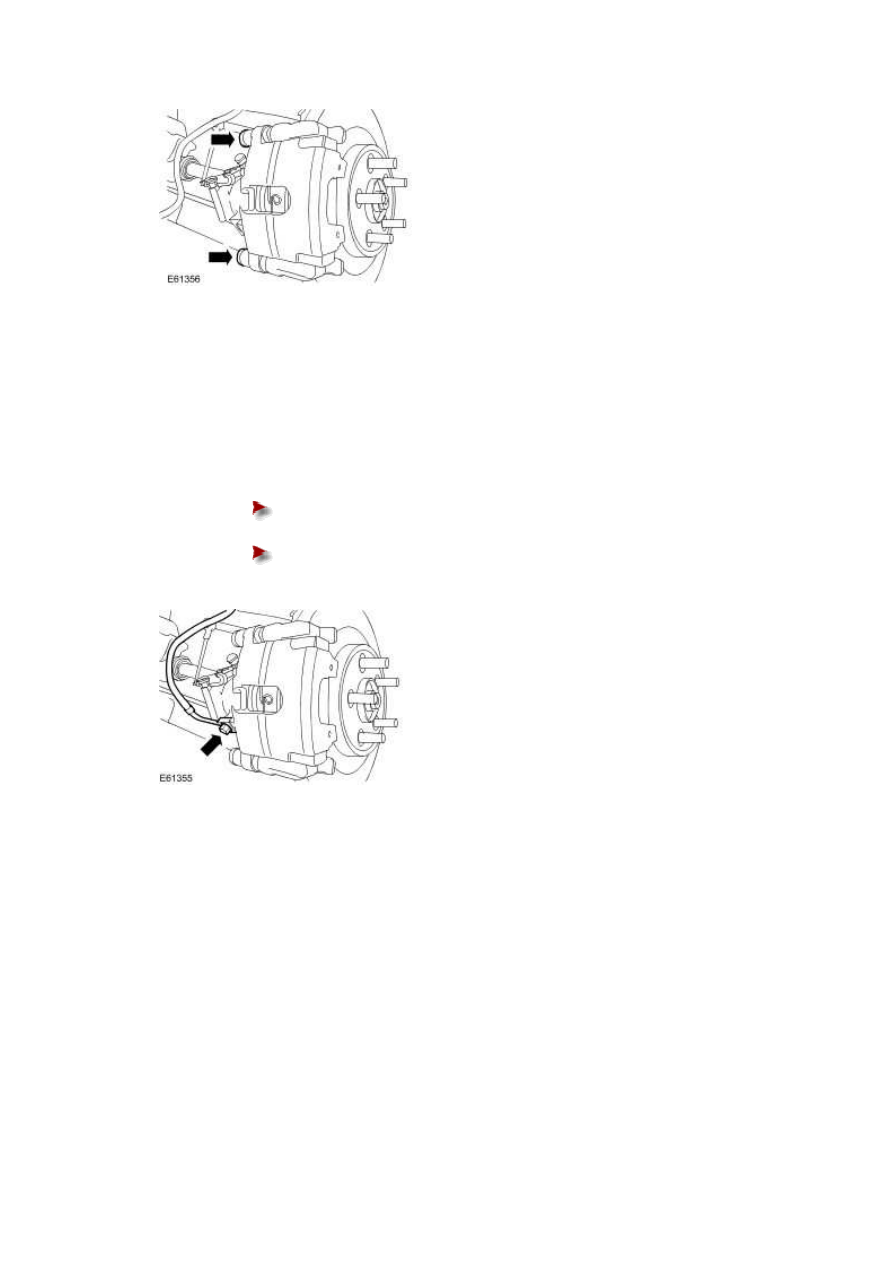

4 . NOTE:





Left-hand shown, right-hand similar.



Install the brake caliper retaining bolt dust covers.

www.







5 . NOTE:





Left-hand shown, right-hand similar.



Attach the brake hose.





Install new sealing washers.







Tighten to 35 Nm.

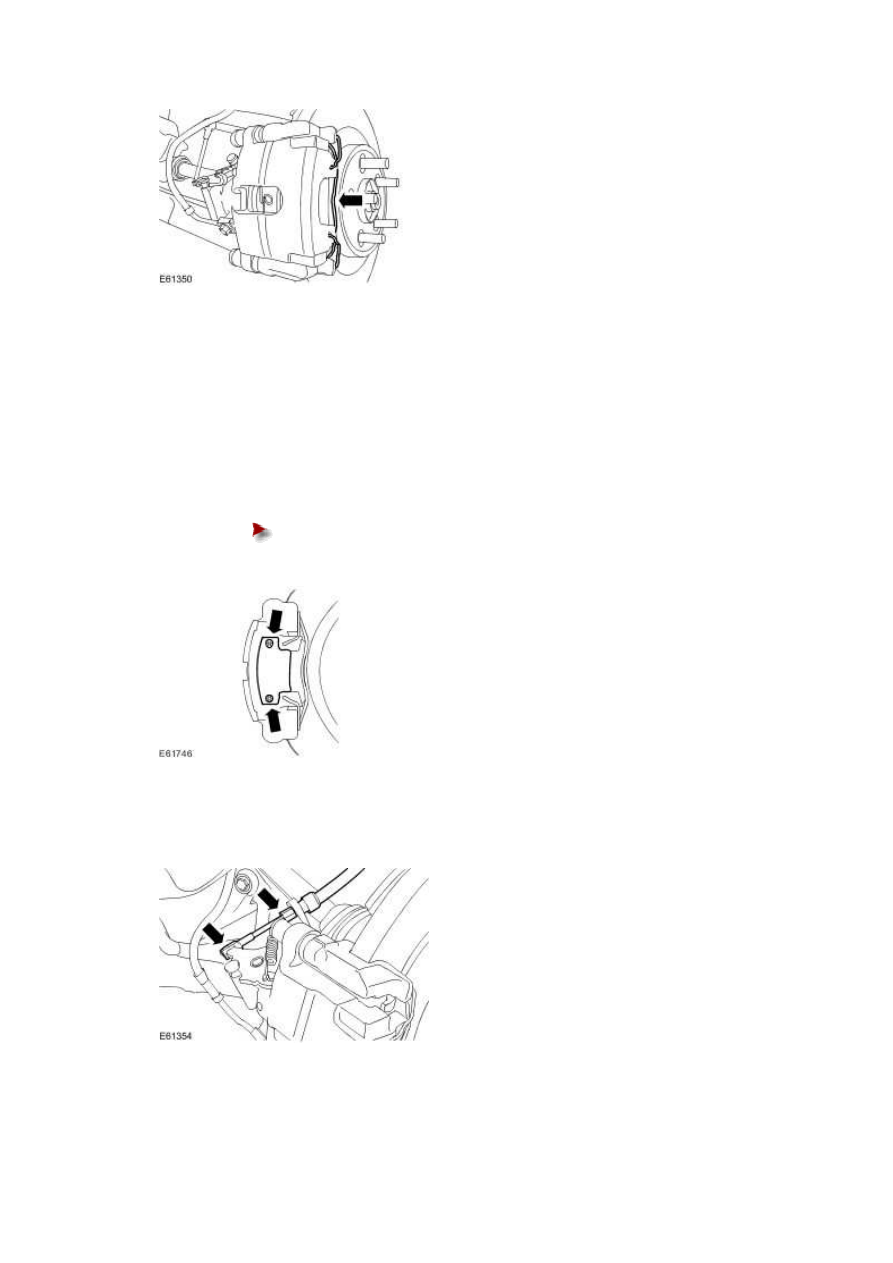

6 . NOTE:





Left-hand shown, right-hand similar.



Install the anti-rattle spring.





Vehicles with high performance brakes



7 . NOTE:





Left-hand shown, right-hand similar.



Install the logo badge.





Tighten to 5 Nm.









All vehicles



8 . Attach the parking brake cable.







9 . Remove the brake pedal hold-down tool.
