Jaguar XJ (X350). Manual - part 186

Brake Caliper - Vehicles With: High
Performance Brakes, VIN Range: G00442-
>G45703 (70.55.03)

Special Service Tools





Brake pedal hold-down tool

JDS 9013

Removal



1

.



Remove the brake pads.

For additional information, refer to

Brake Pads - Vehicles With: High Performance Brakes, VIN

Range: G00442->G45703 (70.40.03)









2

.



  CAUTION: Brake fluid contains polyglycol ethers and polyglycols. Avoid contact with

the eyes. Wash hands thoroughly after handling, as prolonged contact may cause irritation

and dermatitis. If brake fluid contacts the eyes, flush the eyes with cold water or eyewash

solution and seek medical attention. If taken internally do not induce vomiting, seek

immediate medical attention. Failure to follow these instructions may result in personal

injury.





  CAUTION: If brake fluid comes into contact with the paintwork, the affected area

must be immediately washed down with cold water.





NOTE:





To prevent the loss of brake fluid, apply the brake pedal hold-down tool and adjust to

hold the brake pedal down 40 mm (1.6 in).







Cap the brake hose to prevent loss of fluid and prevent dirt ingress.



Detach the brake hose.





Remove and discard the sealing washers.











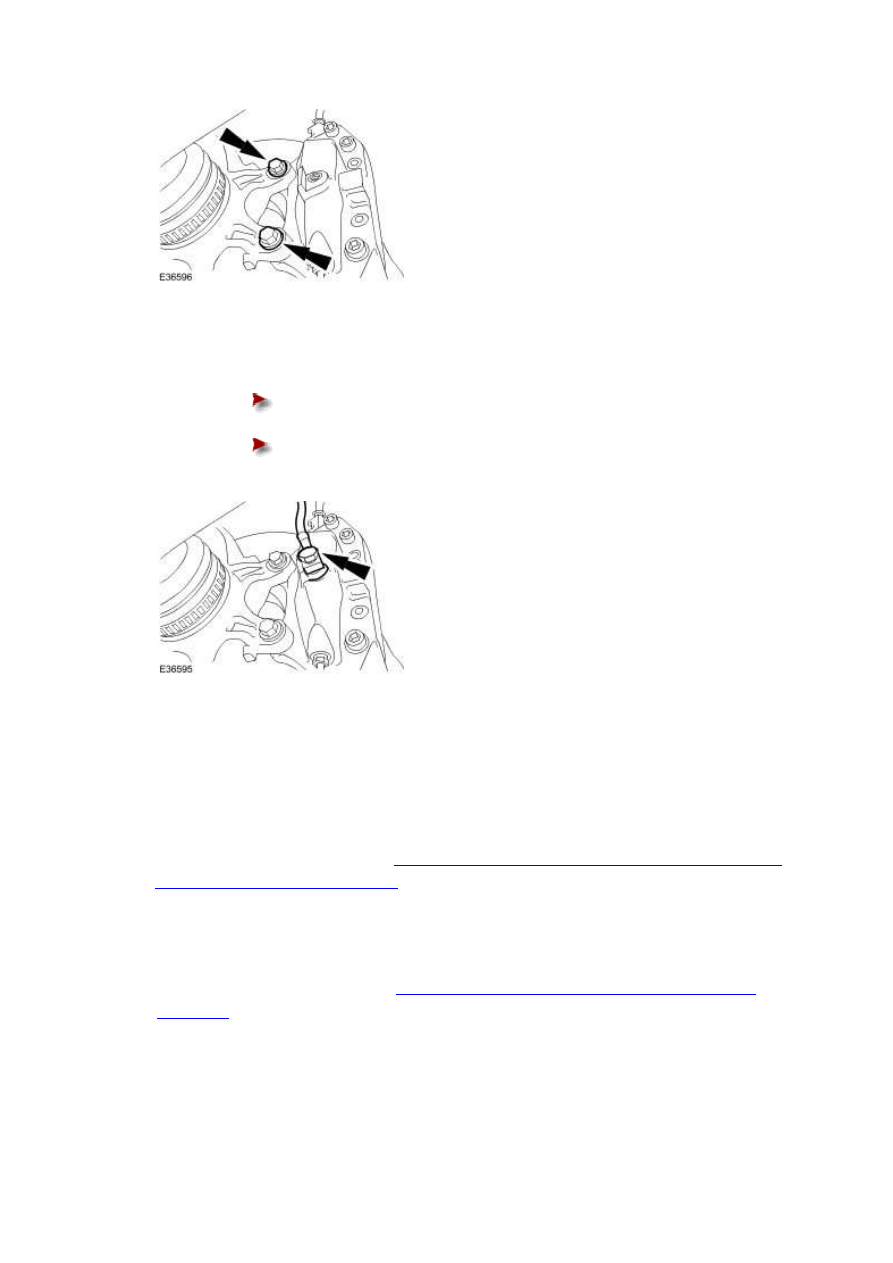

3 . Remove the brake caliper.





Remove and discard the brake caliper retaining bolts.











Installation



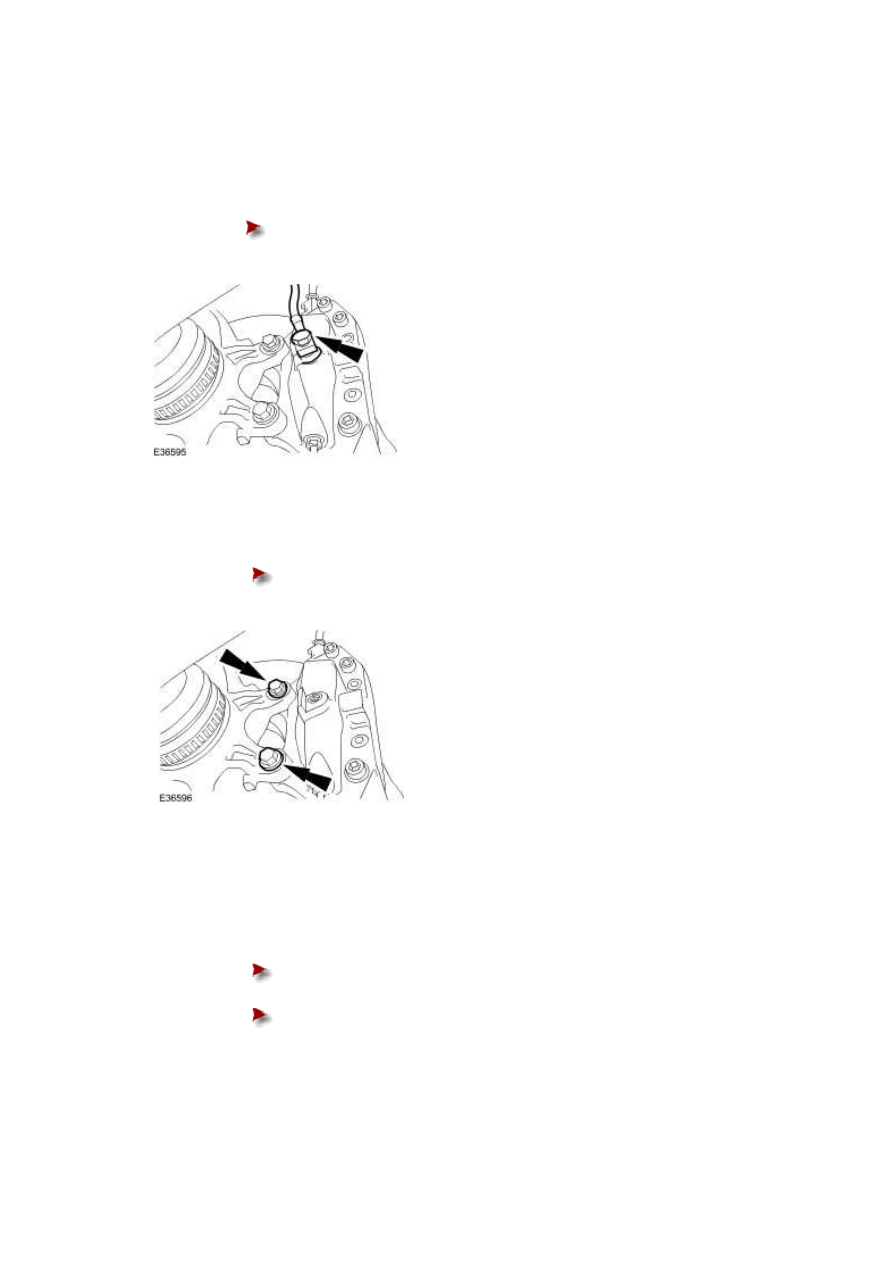

1 . Install the brake caliper.





Install new brake caliper retaining bolts.







Tighten to 70 Nm.







NOTE:

www.







2 . Attach the brake hose.





Install new sealing washers.







Tighten to 35 Nm.











3 . Remove the brake pedal hold-down tool.





4

.



Install the brake pads.

For additional information, refer to

Brake Pads - Vehicles With: High Performance Brakes, VIN

Range: G00442->G45703 (70.40.03)









5

.



Bleed the brake system.

For additional information, refer to

Brake System Bleeding - VIN Range: G00442->G45703

(70.25.03)











Brake Caliper - VIN Range: G45704-
>G99999 (70.55.03)

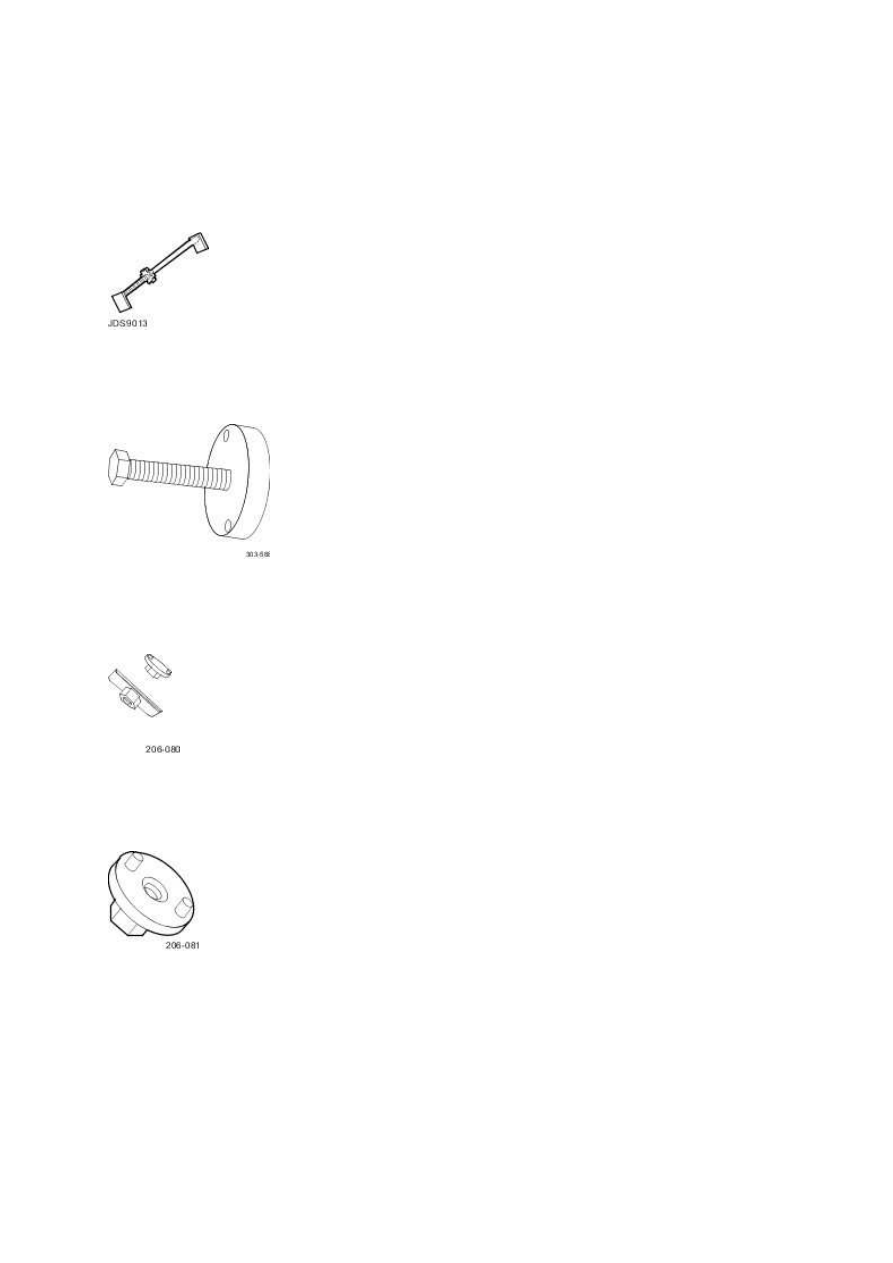

Special Service Tools





Brake pedal hold-down tool

JDS 9013







Crankshaft pulley/damper remover

303-588







Brake caliper piston retractor tool

206-080







Brake caliper piston retractor tool

206-081

Removal

All vehicles



1  Carry out the parking brake cable tension release procedure.

www.
