Jaguar XJ (X350). Manual - part 1617

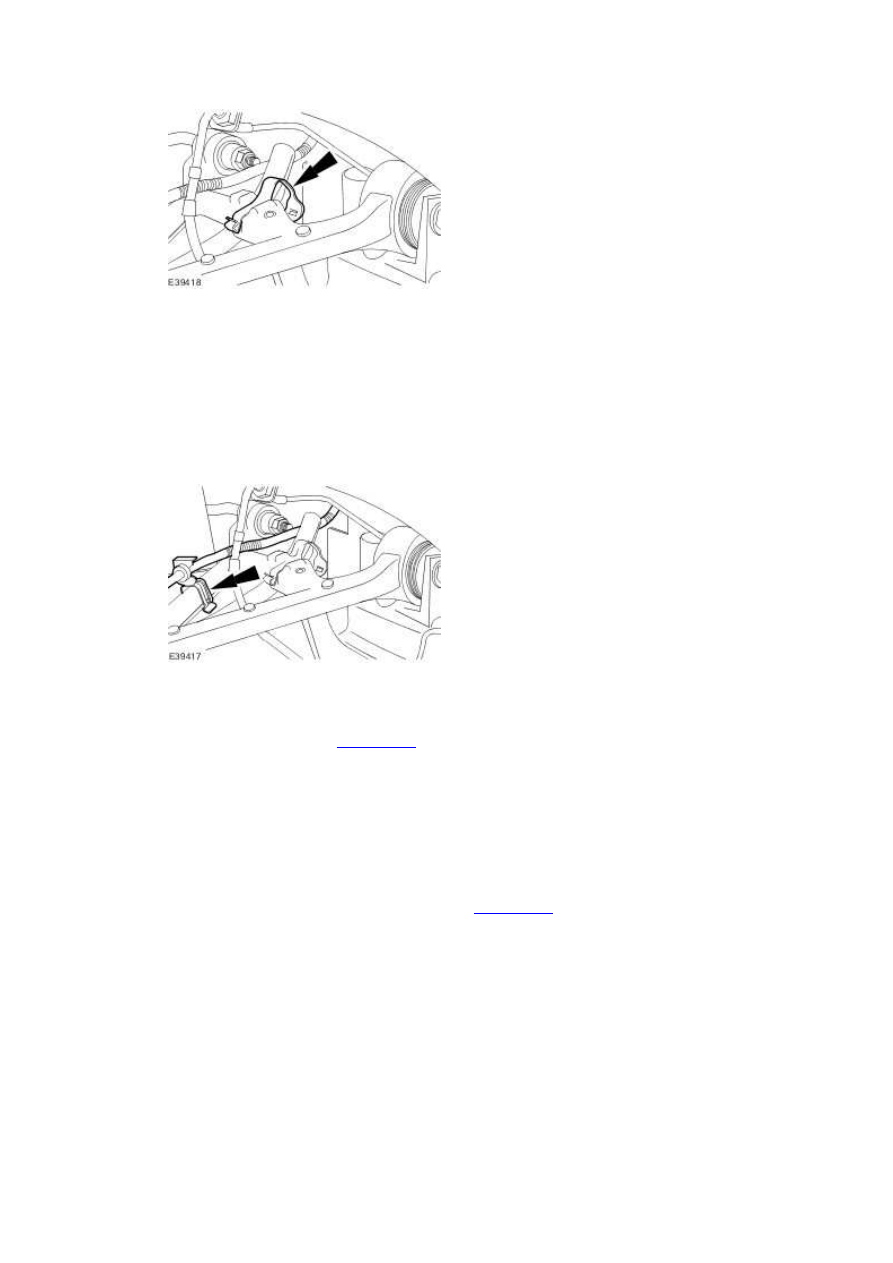

16 . NOTE:





Right-hand shown, left-hand similar.



Attach the rear wheel speed sensor wiring harness to the upper arm.







17 . Install the axle assembly. <<205-02>>





18 . Refill the fuel tank.





19 . Carry out the rear toe adjustment procedure. <<204-00>>







Rear Subframe Front Bushing (64.25.34)

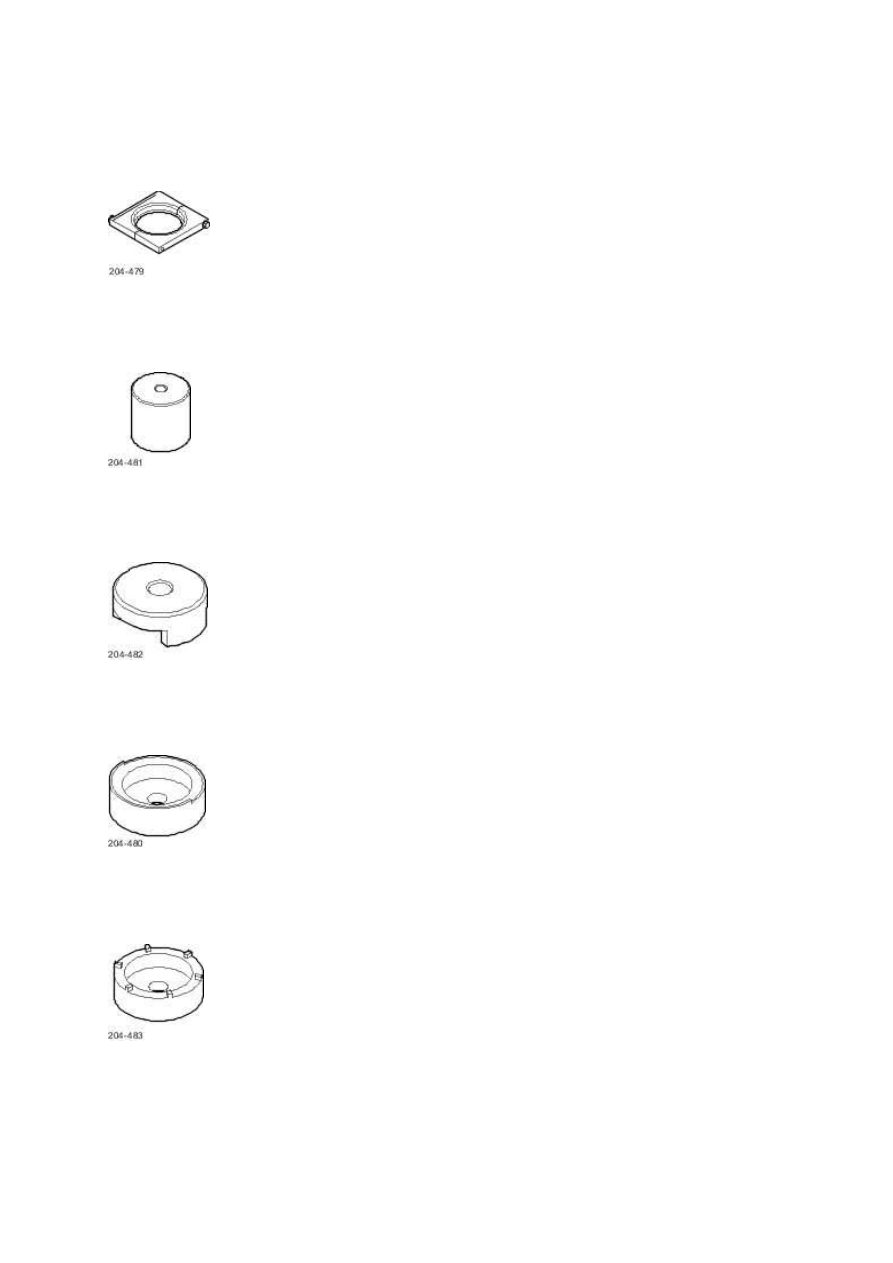

Special Service Tools





Remover Support - Bush

204-479







Receiver - Bush

204-481







Remover - Bush

204-482







Support - Bush

204-480







Installer - Bush

204-483

www.

Removal



1 . Remove the rear subframe.

For additional information, refer to Rear Subframe (64.25.01)

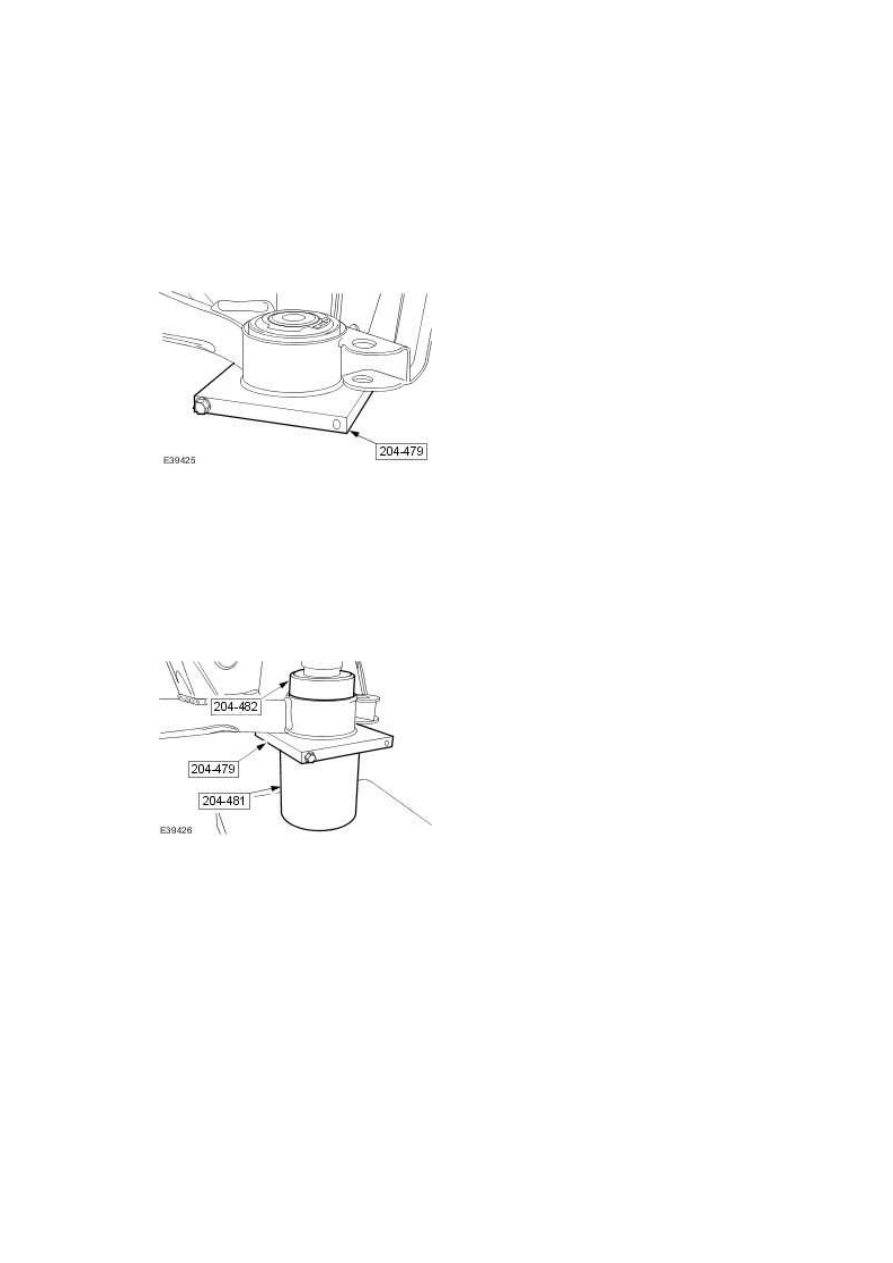

2 . Install the special tool to the rear subframe front bushing.







3 . NOTE:





Note the orientation of the bushing before removal.



Using the special tools, remove the rear subframe front bushing.







Installation

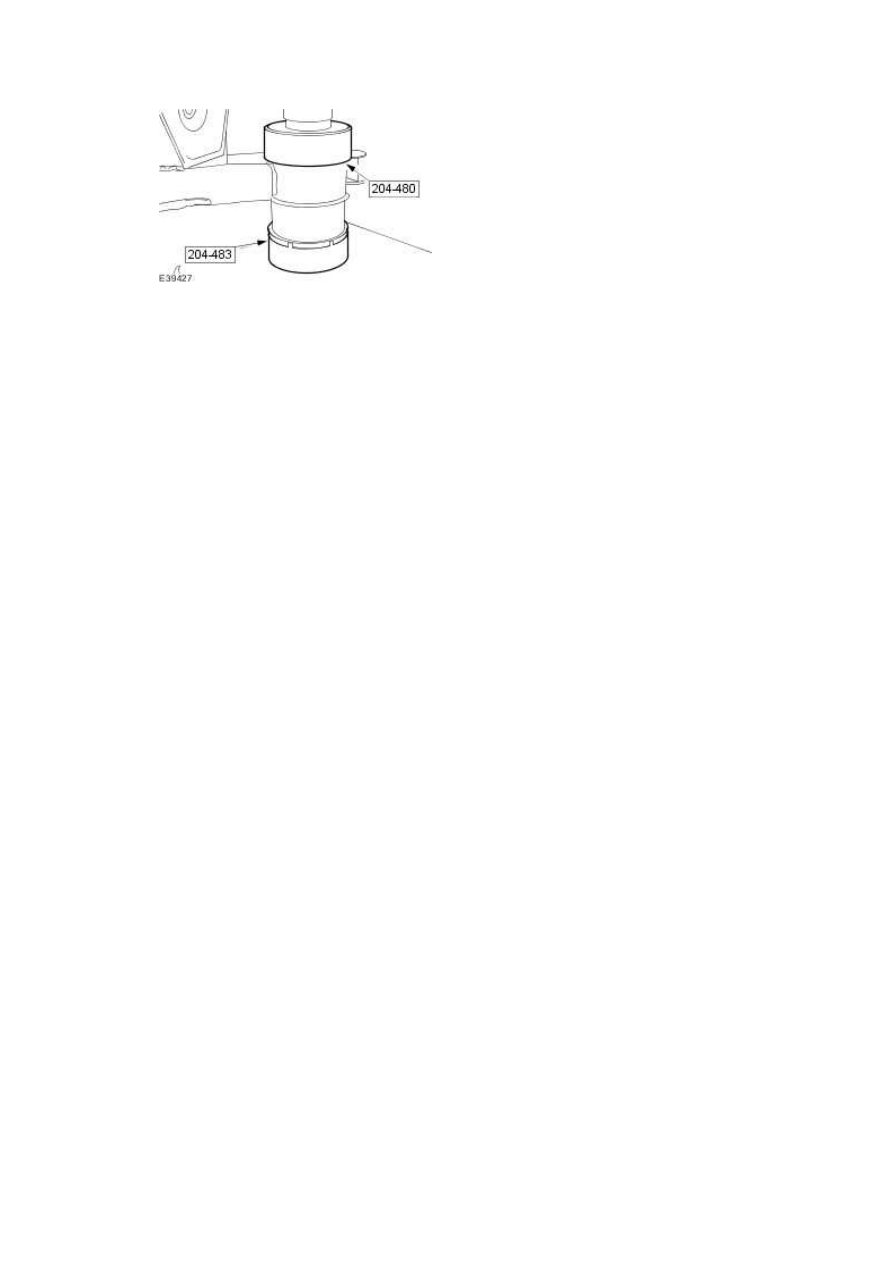

1 . NOTE:





Make sure the bushing is correctly orientated.



Using the special tools, install the rear subframe front bushing.







2 . Install the rear subframe.

For additional information, refer to Rear Subframe (64.25.01)
