4 . Tighten to 125 Nm.







5 . NOTE:





Left-hand shown, right-hand similar.

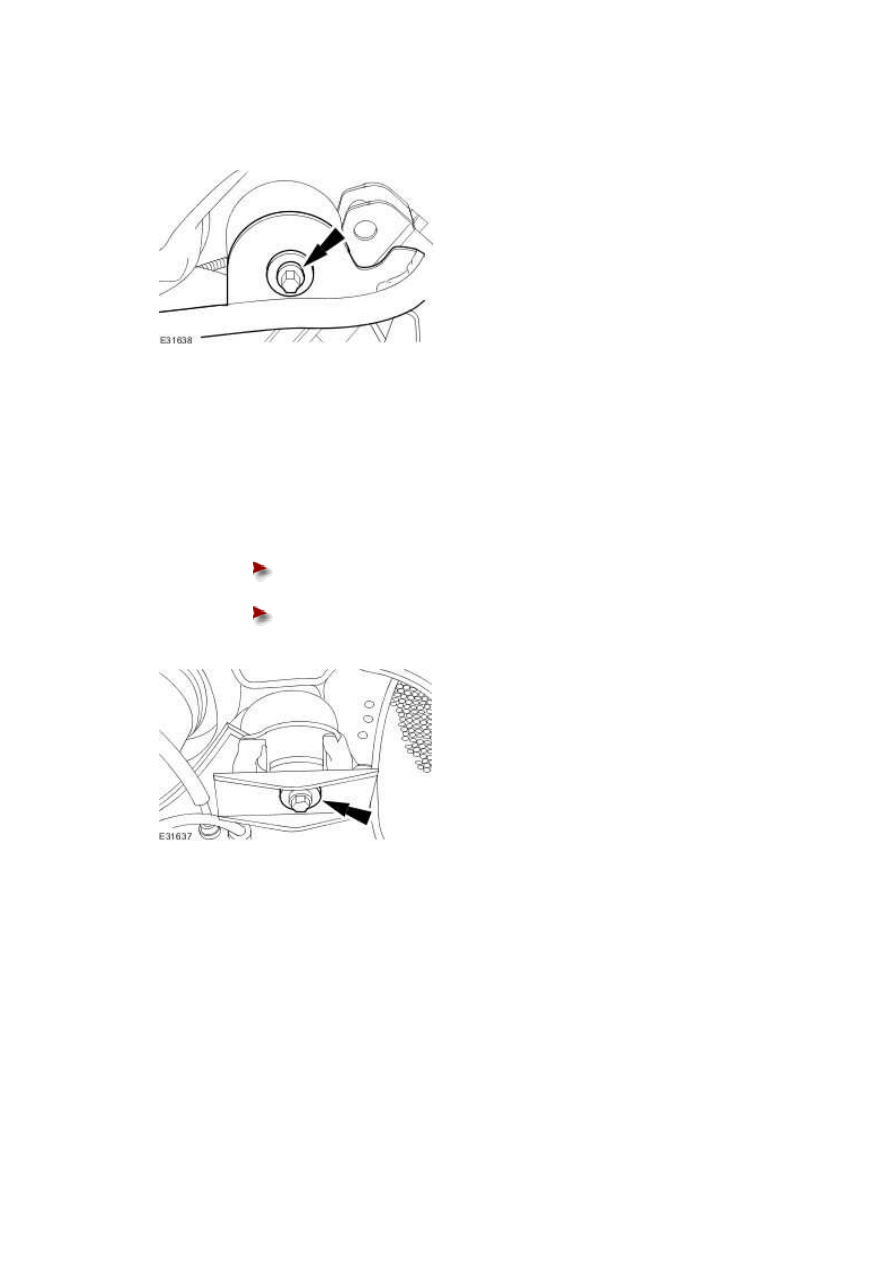

Install the rear subframe rear retaining bolt.





Install a new retaining bolt.







Tighten to 125 Nm.











6 . NOTE:





Left-hand shown, right-hand similar.



Tighten to 48 Nm.

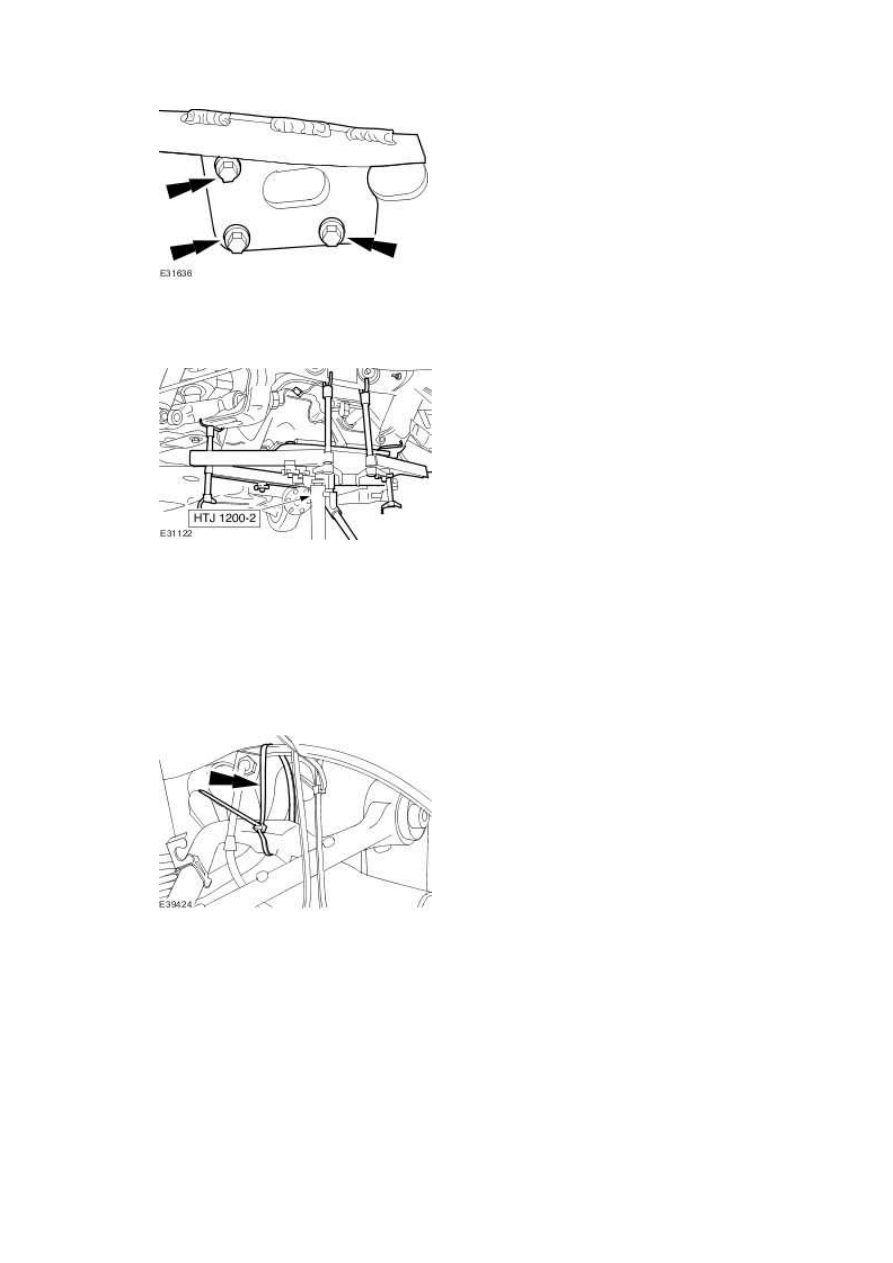

7 . Remove the special tool.







8 . NOTE:





Right-hand shown, left-hand similar.



Remove the upper arm support.







9 . NOTE:





Right-hand shown, left-hand similar.

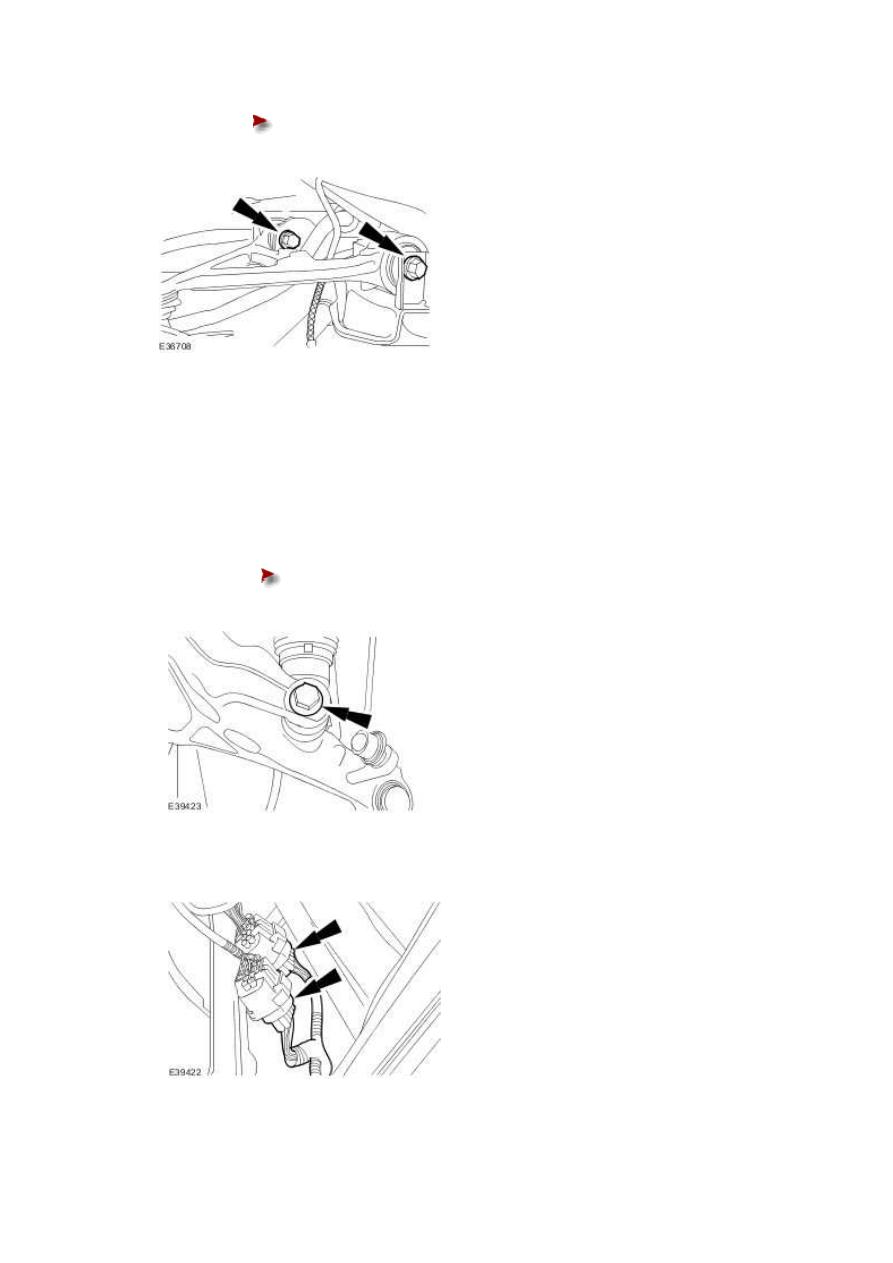

Attach the upper arm.

www.





Tighten to 98 Nm.











10 . NOTE:





Right-hand shown, left-hand similar.



Attach the rear air spring.





Tighten to 133 Nm.

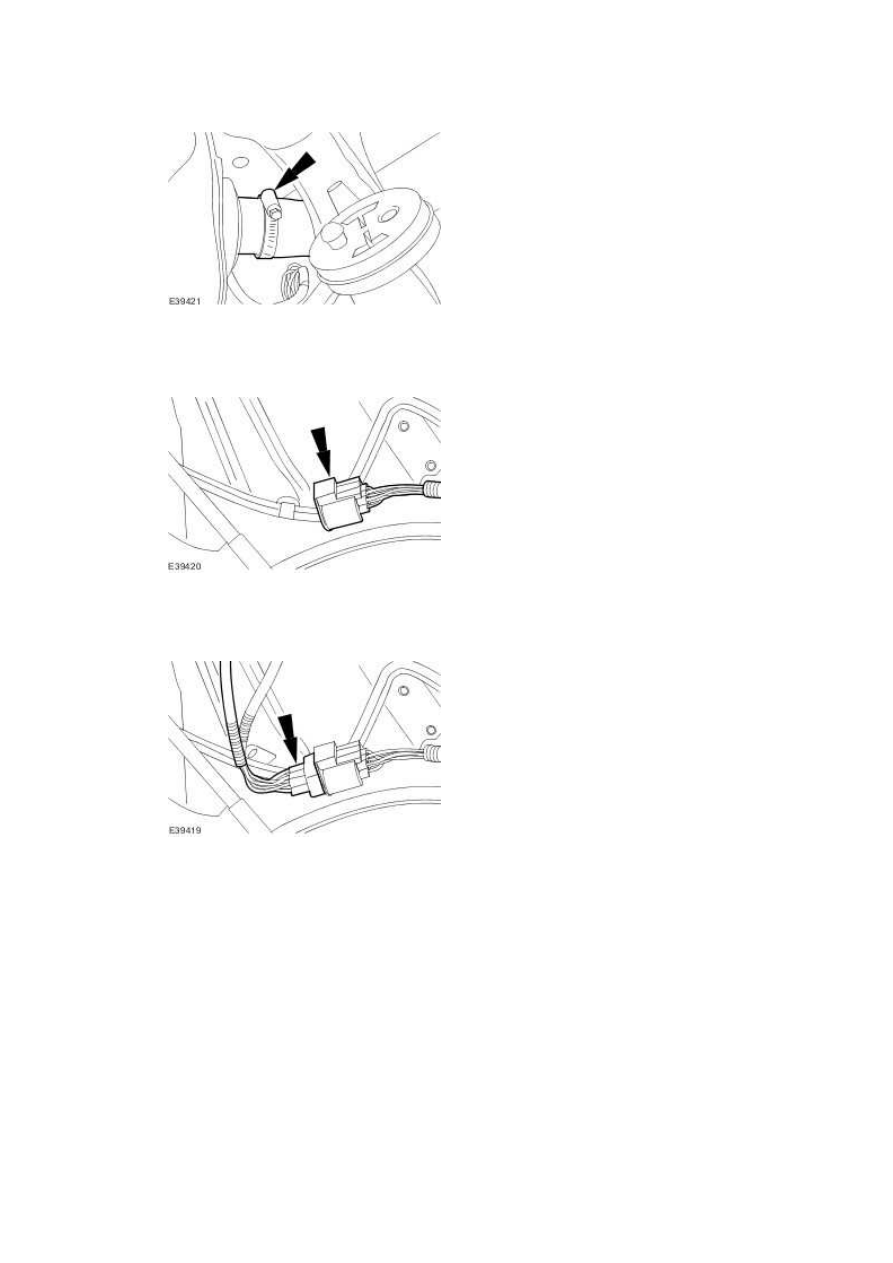

11 . Connect the electrical connectors.







12 . Connect the fuel filler hose.







13 . Attach the electric park brake wiring harness.







14 . Connect the electric parking brake electrical connector.







15 . NOTE:





Right-hand shown, left-hand similar.



Attach the headlamp leveling sensor retaining clip.

www.
