Jaguar XJ (X350). Manual - part 1615



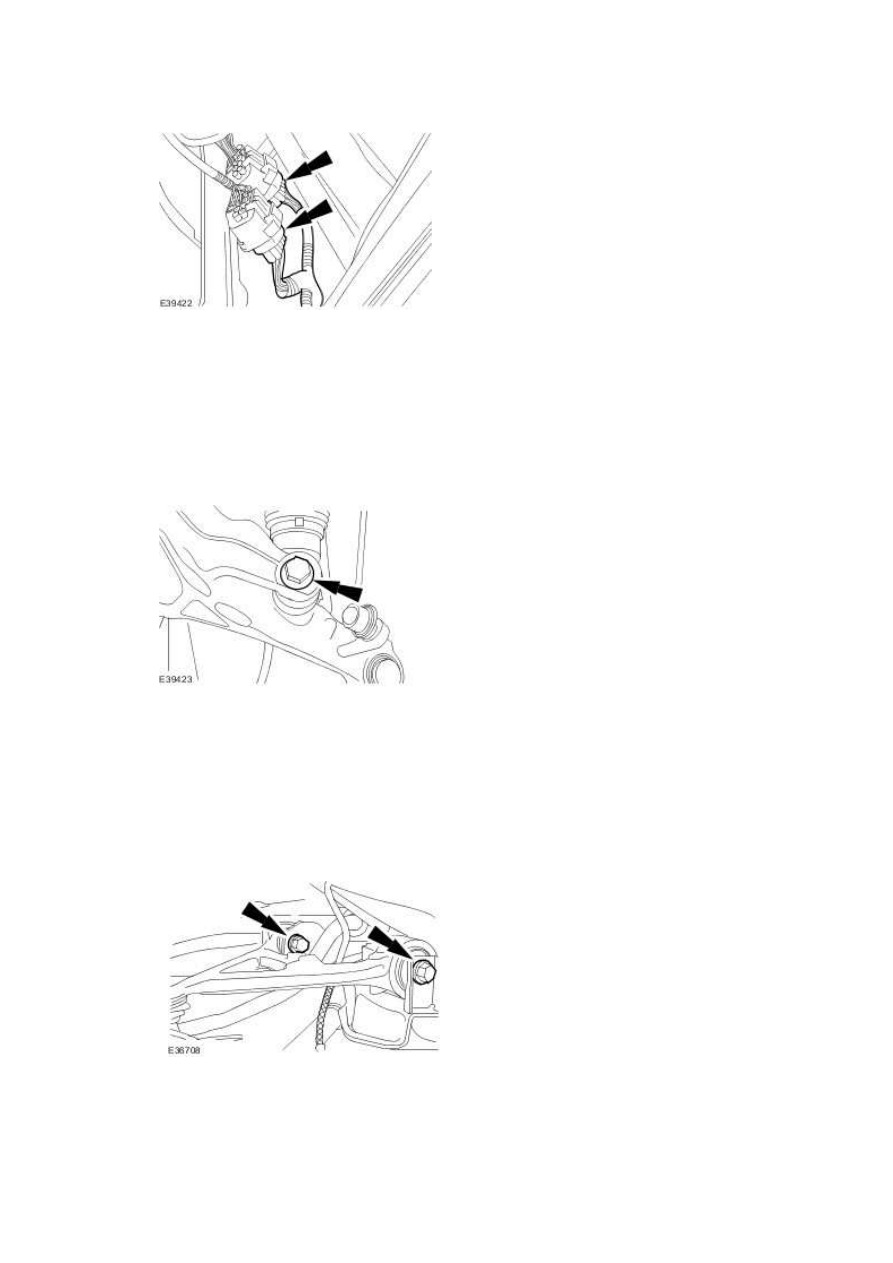

8 . Disconnect the electrical connectors.







9 . NOTE:





Right-hand shown, left-hand similar.



Detach the rear air spring.







10 . NOTE:





Right-hand shown, left-hand similar.



Detach the upper arm.







11 . NOTE:





Right-hand shown, left-hand similar.



Support the upper arm.







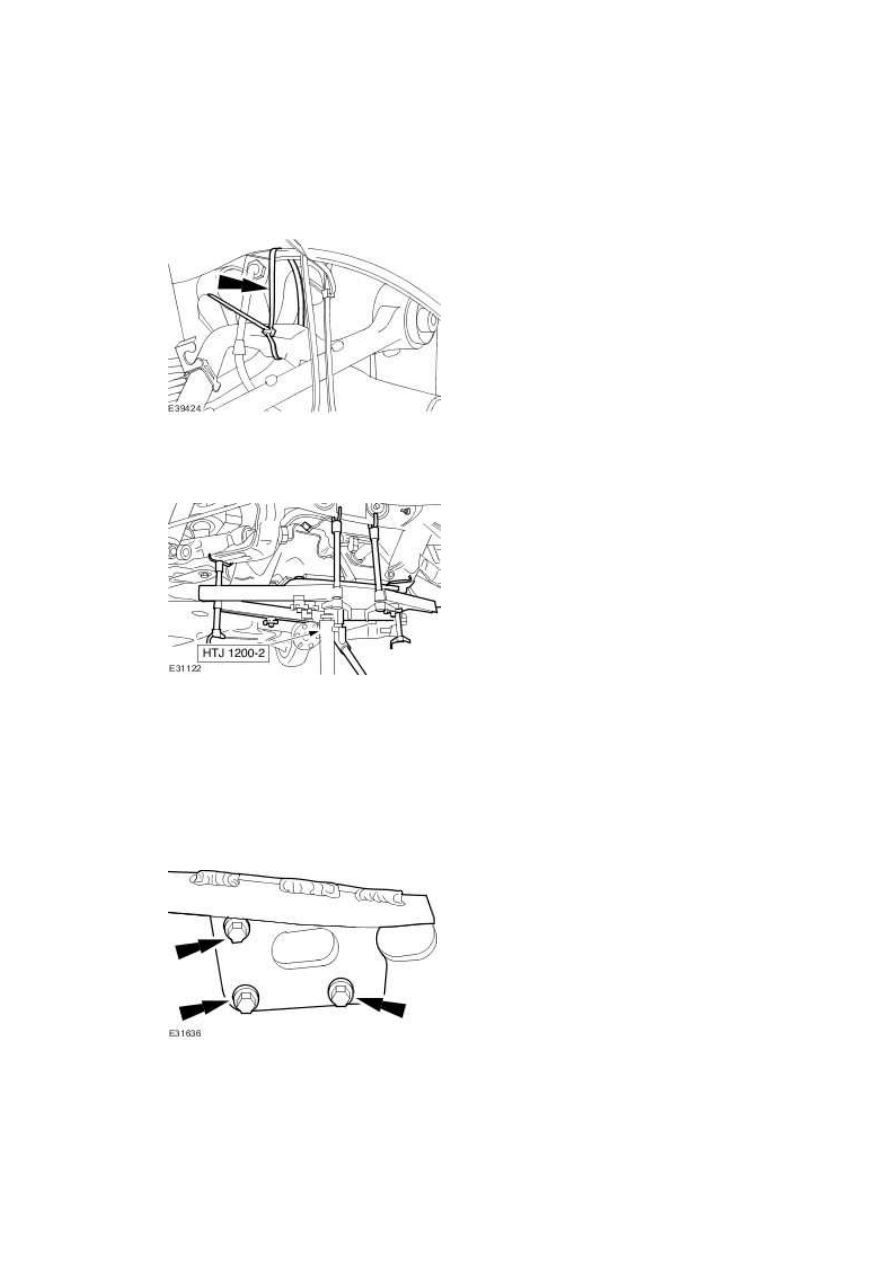

12 . Install the special tool to support the rear subframe.







13 . NOTE:





Left-hand shown, right-hand similar.



Remove the noise, vibration and harshness brace retaining bolts.







www.





Left-hand shown, right-hand similar.



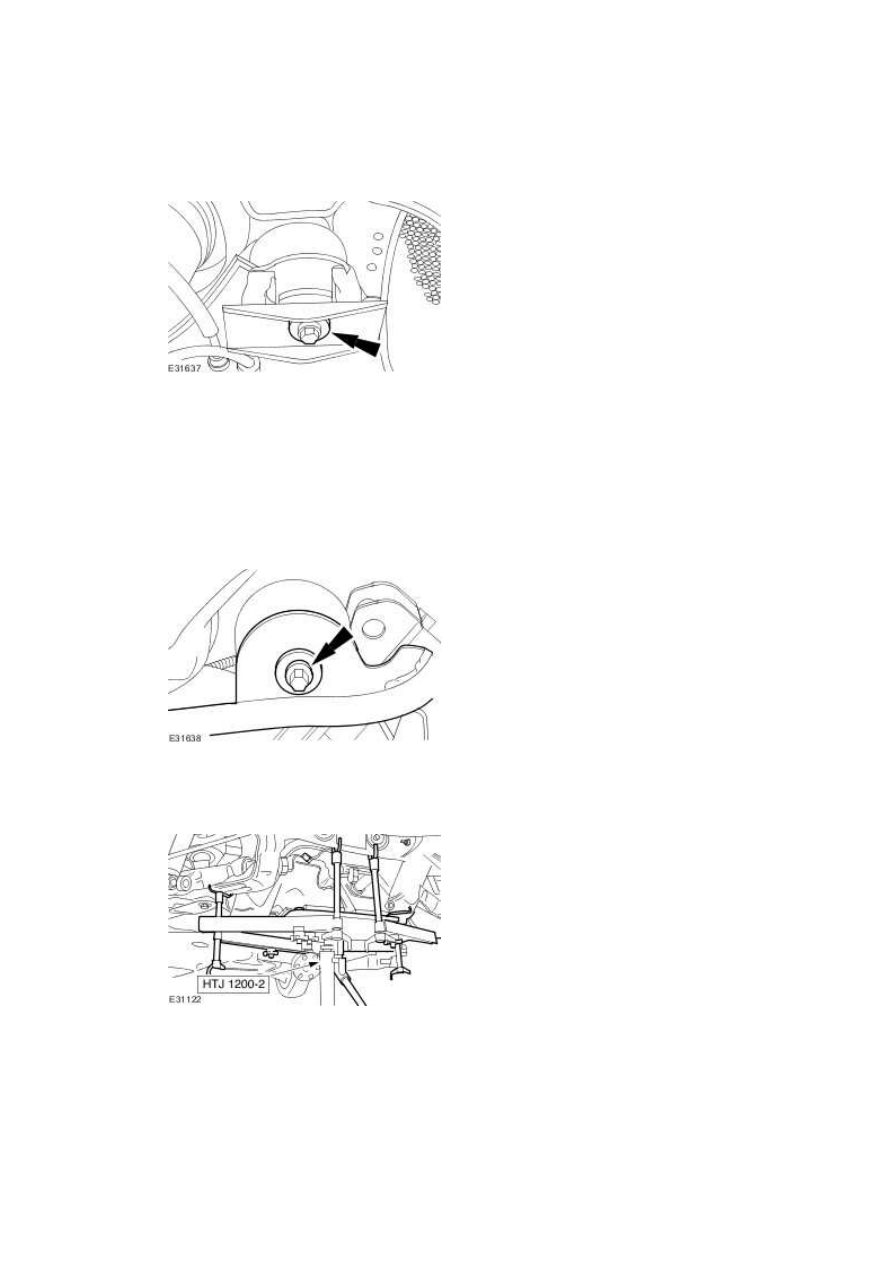

Remove and discard the rear subframe rear retaining bolt.







15 . NOTE:





Left-hand shown, right-hand similar.



Remove and discard the rear subframe front retaining bolt.







16 . Remove the rear subframe.







14 . NOTE:



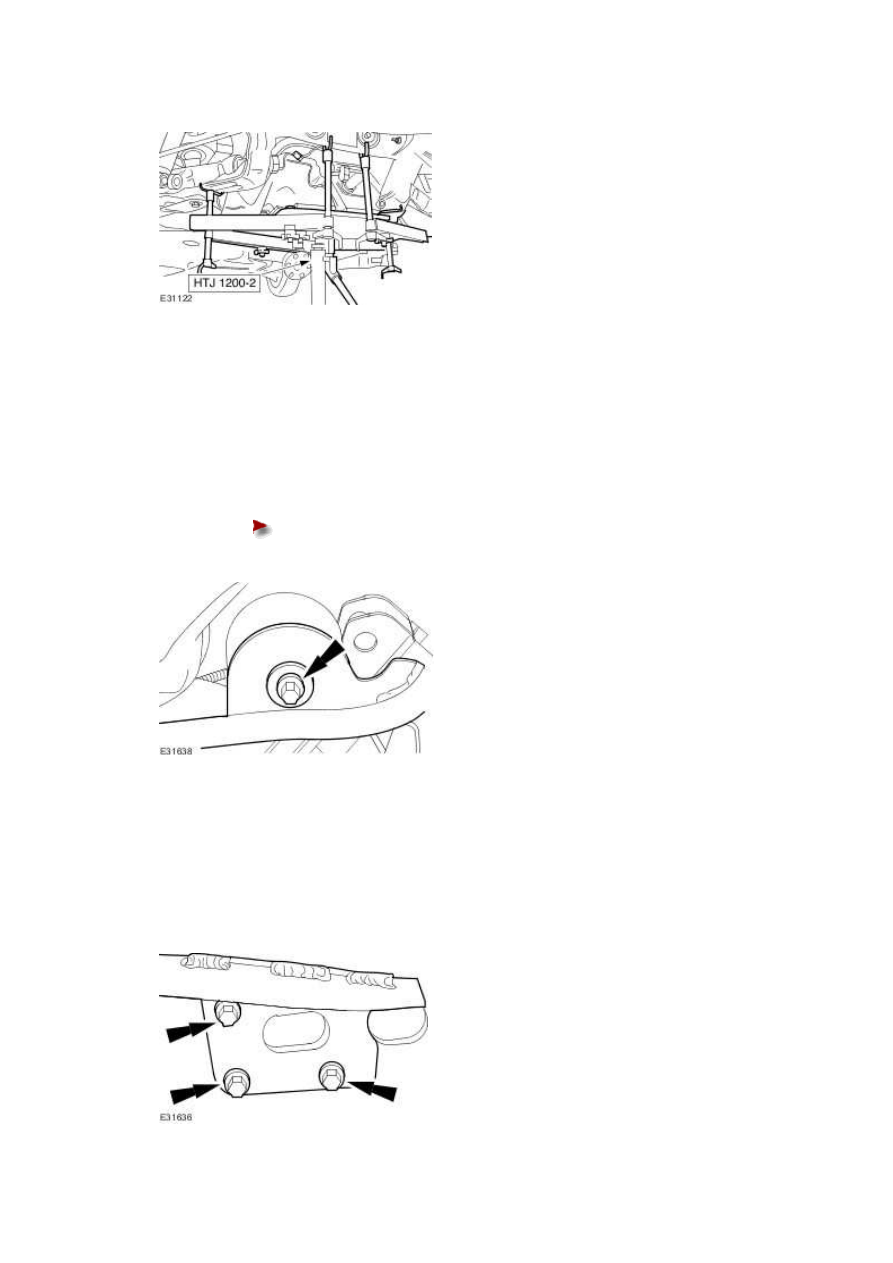

1 . Install the rear subframe.







2 . NOTE:





Left-hand shown, right-hand similar.



Loosely install the rear subframe front retaining bolt.





Install a new retaining bolt.











3 . NOTE:





Left-hand shown, right-hand similar.



Loosely install the noise, vibration and harshness brace retaining bolts.



Installation
