Front Subframe Front Bushing (60.35.51)

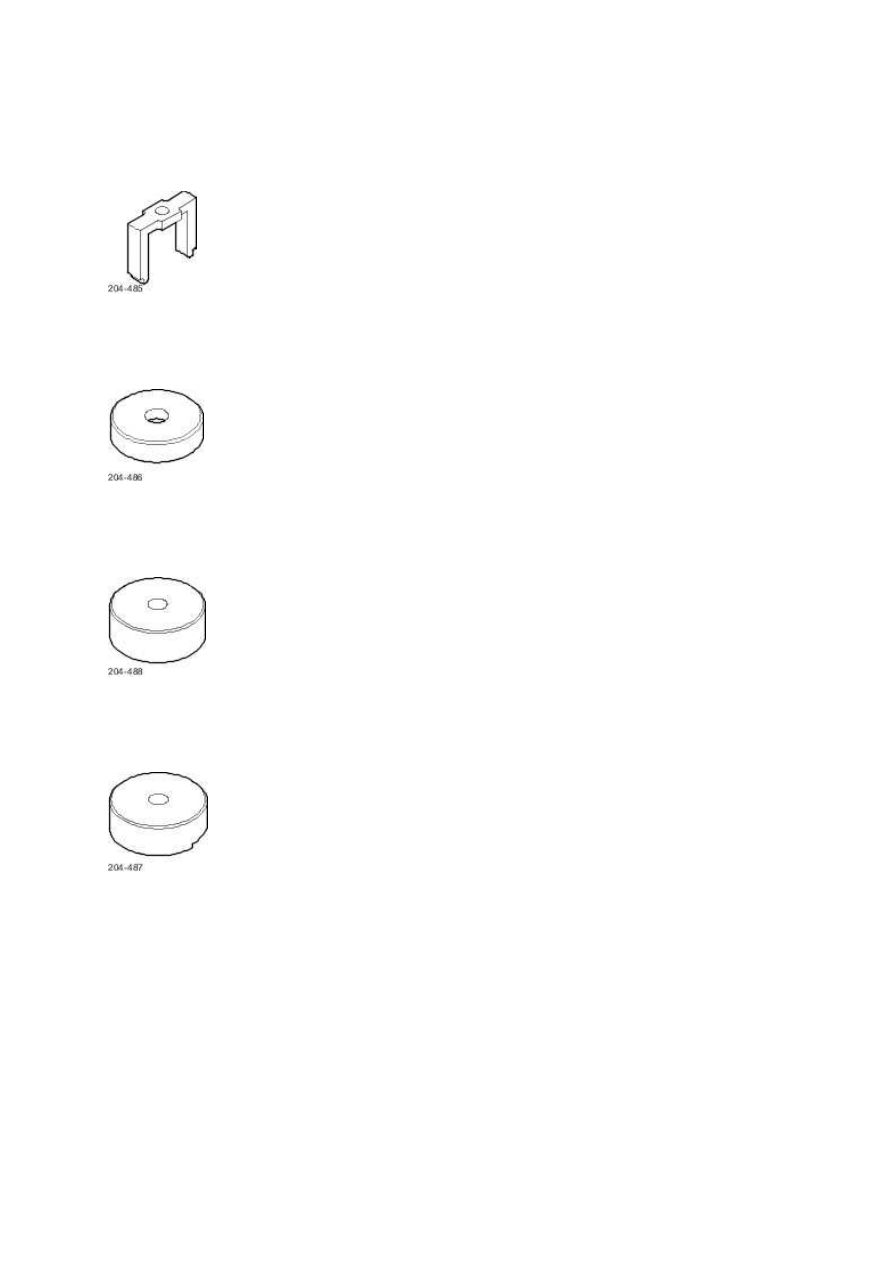

Special Service Tools





Support - Remover, Front Subframe

204-485







Pusher - Bush, Front Subframe Front Bush

204-486







Support - Replacer, Front Subframe Front Bush

204-488







Installer - Bush, Front Subframe Front Bush

204-487

Removal



1

.



Remove the front subframe. For additional information, refer to

For additional information, refer to Front Subframe - 3.0L NA V6 - AJ27 (76.10.05)  or

For additional information, refer to Front Subframe - 4.2L NA V8 - AJV8/4.2L SC V8 - AJV8/3.5L

NA V8 - AJV8 (76.10.05)  in this section.







2

.



  CAUTION: Make sure the cutting blade does not contact the front subframe. Failure

to follow this instruction may result in damage to the front subframe.

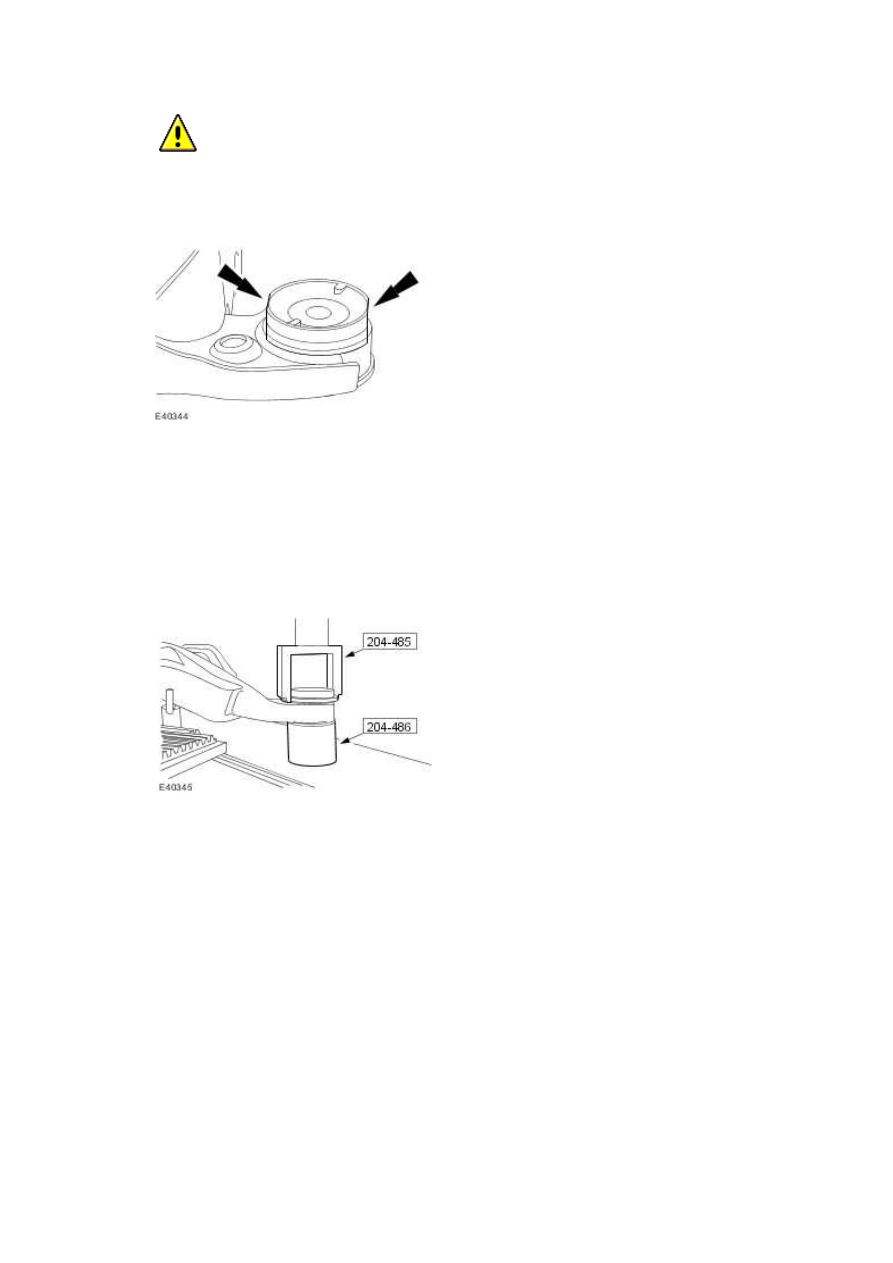

Cut the edges of the front subframe front bushing







3 . NOTE:





Note the orientation of the bushing before removal.



Using the special tools, remove the front subframe front bushing.







Installation



1 . NOTE:





Make sure the bushing is correctly orientated.

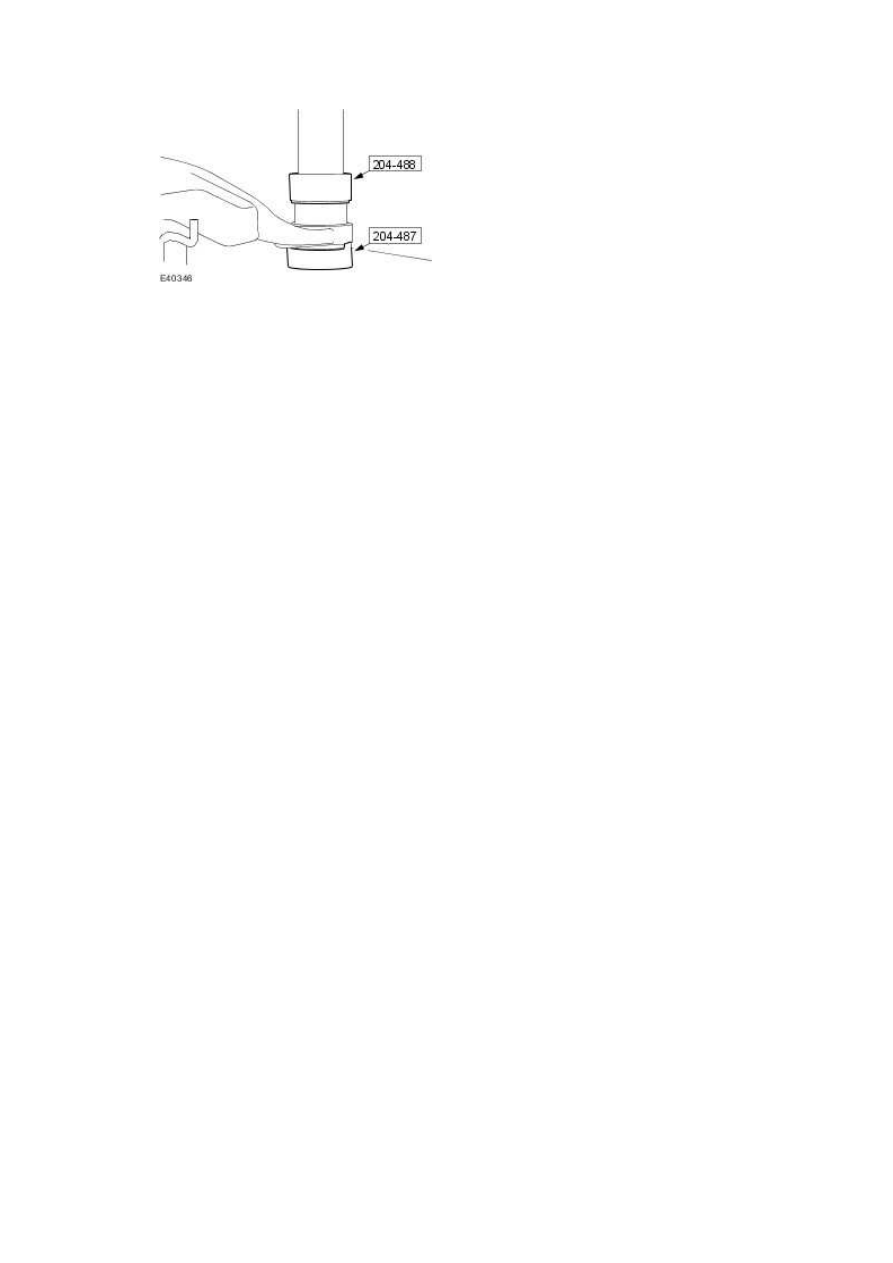

Using the special tools, install the front subframe front bushing.

www.







2

.



Install the front subframe. For additional information, refer to

For additional information, refer to Front Subframe - 3.0L NA V6 - AJ27 (76.10.05)  or

For additional information, refer to Front Subframe - 4.2L NA V8 - AJV8/4.2L SC V8 - AJV8/3.5L

NA V8 - AJV8 (76.10.05)  in this section.









Front Subframe Rear Bushing (60.35.26)

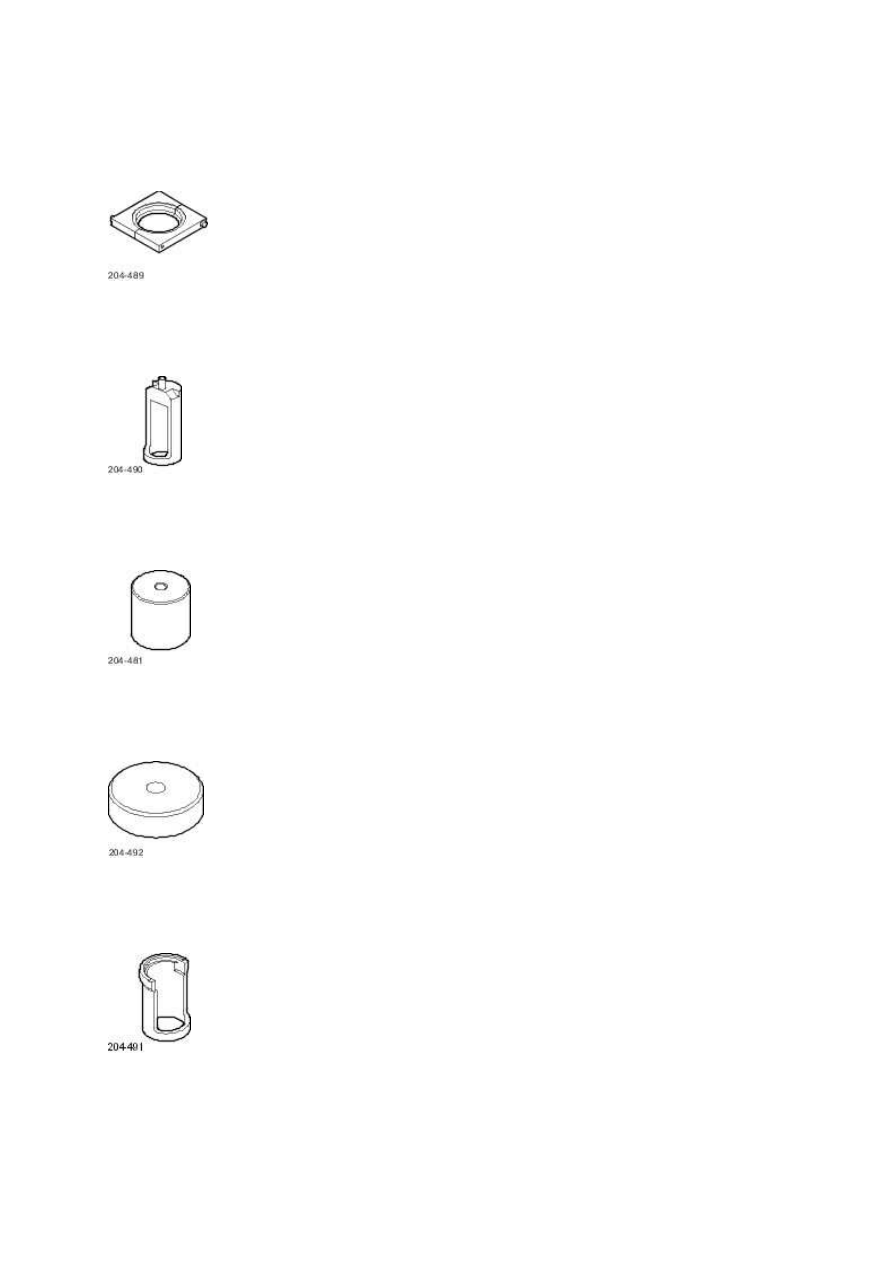

Special Service Tools





Support - Remover, Front Subframe Rear Bush

204-489







Pusher - Remover, Front Subframe Rear Bush

204-490







Receiver - Bush

204-481







Installer - Bush, Front Subframe Rear Bush

204-492







Support - Installer, Front Subframe Rear Bush

204-491
