Jaguar XJ (X350). Manual - part 1610



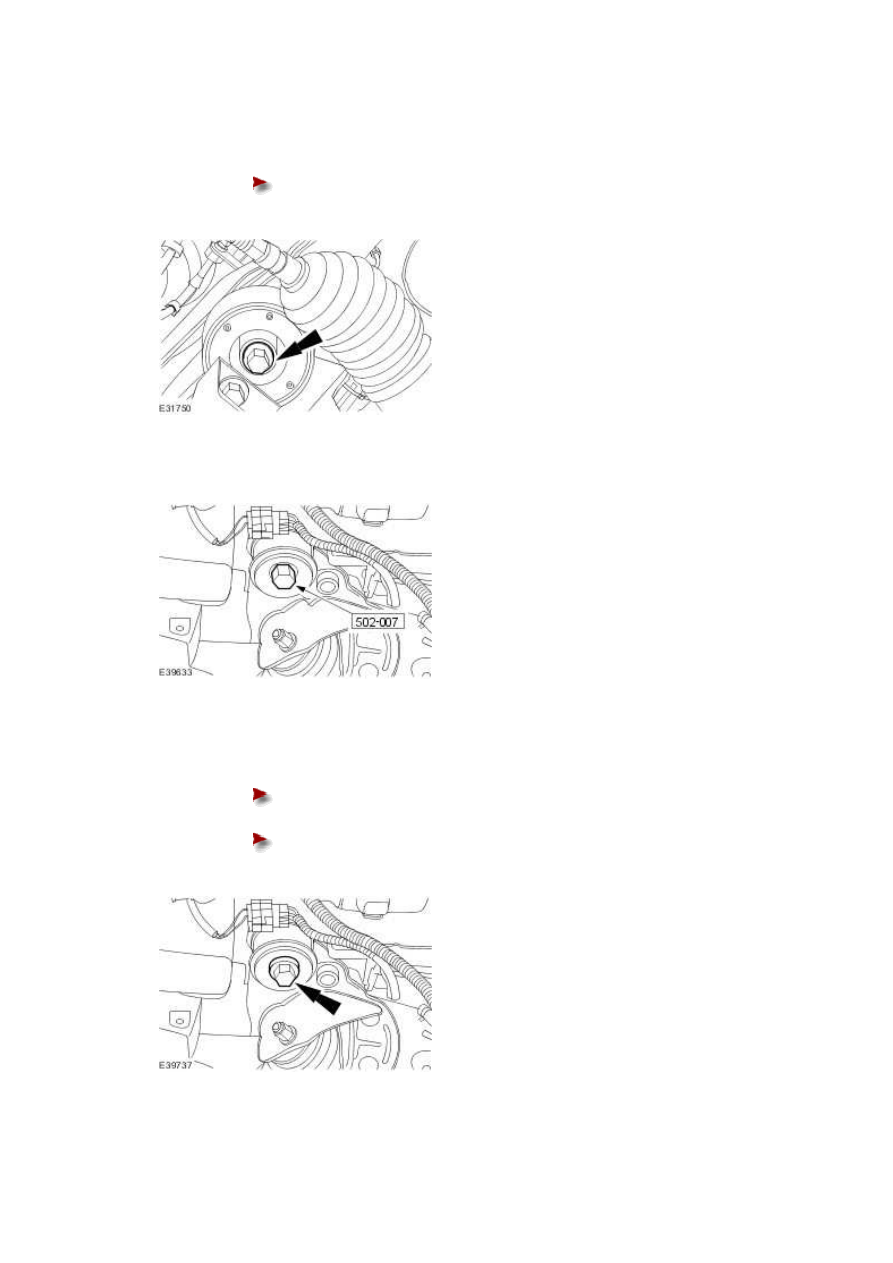

Install a new front subframe rear retaining bolt.





Tighten to 115 Nm.











5 . Remove the special tool from the subframe.







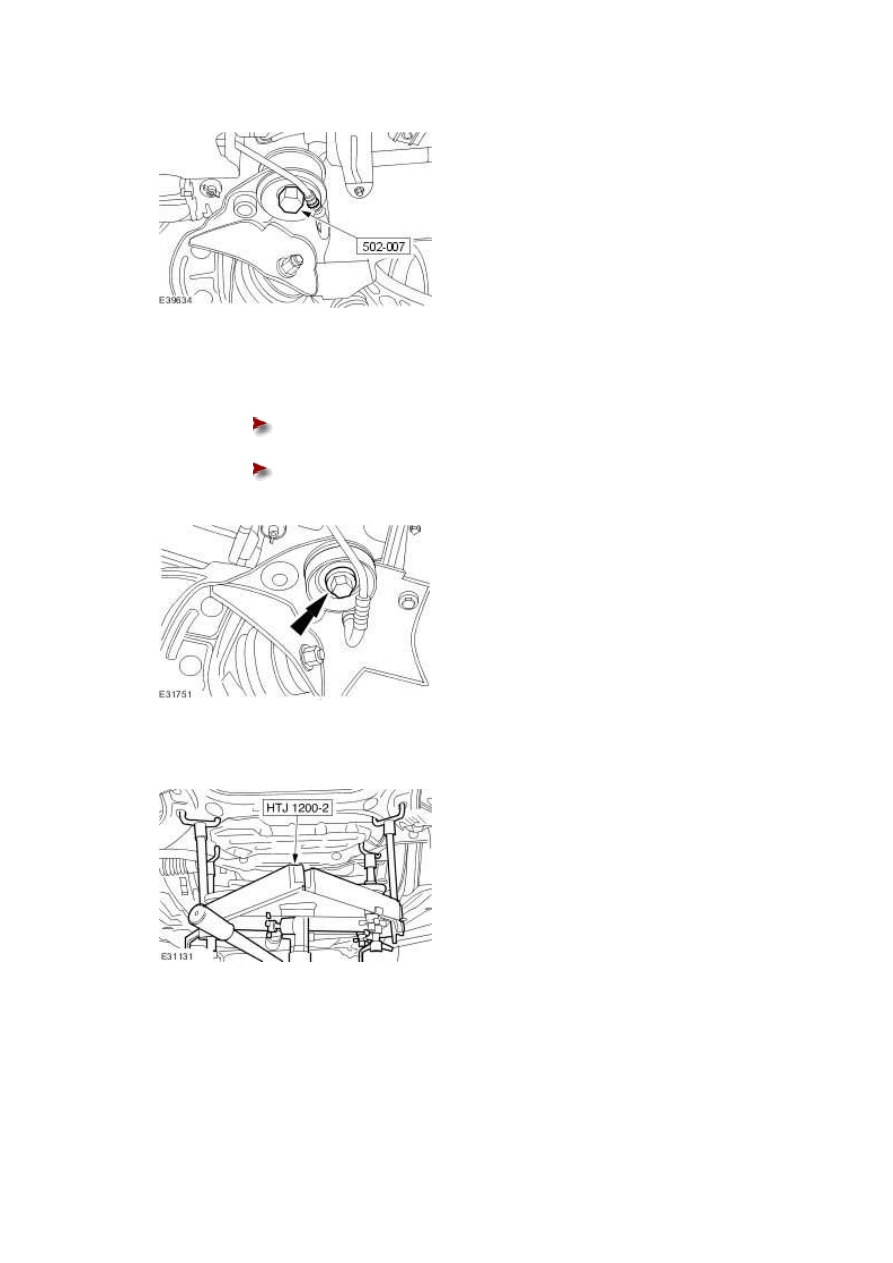

6 . Install a new front subframe front retaining bolt.





Stage 1: Tighten to 100 Nm.







Stage 2: Tighten 270°.











7 . Remove the special tool from the subframe.







8 . Install a new front subframe front retaining bolt.





Stage 1: Tighten to 100 Nm.







Stage 2: Tighten 270°.











9 . Remove the special tool.







10 . NOTE:





Right-hand shown, left-hand similar.



www.

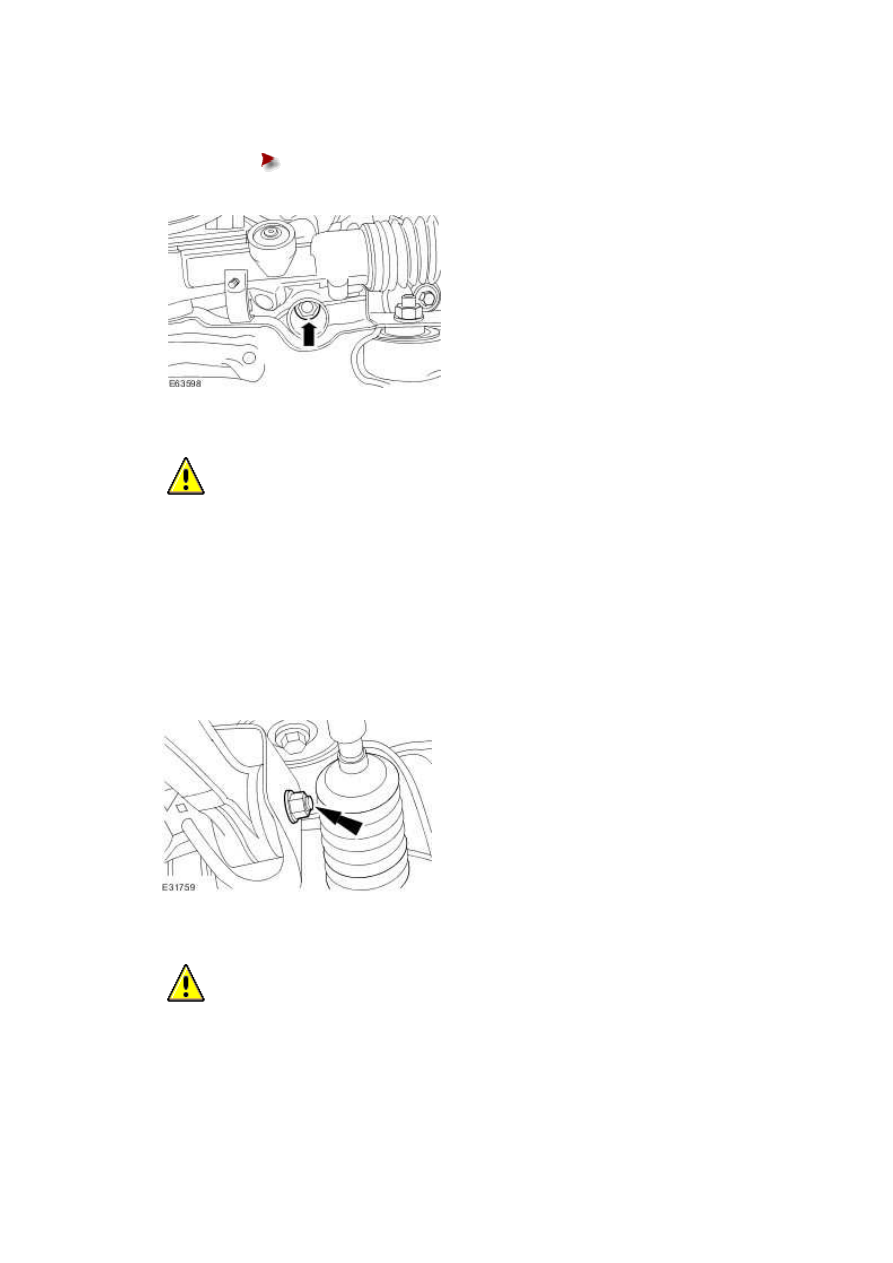

Install the engine mounts lower retaining nuts.





Tighten to 63 Nm.











11

.



  CAUTION: The final tightening of the rear lower arm retaining nut must be carried

out with the vehicle on its wheels. Failure to follow this instruction may result in damage

to the vehicle.





NOTE:





Left-hand shown, right-hand similar.

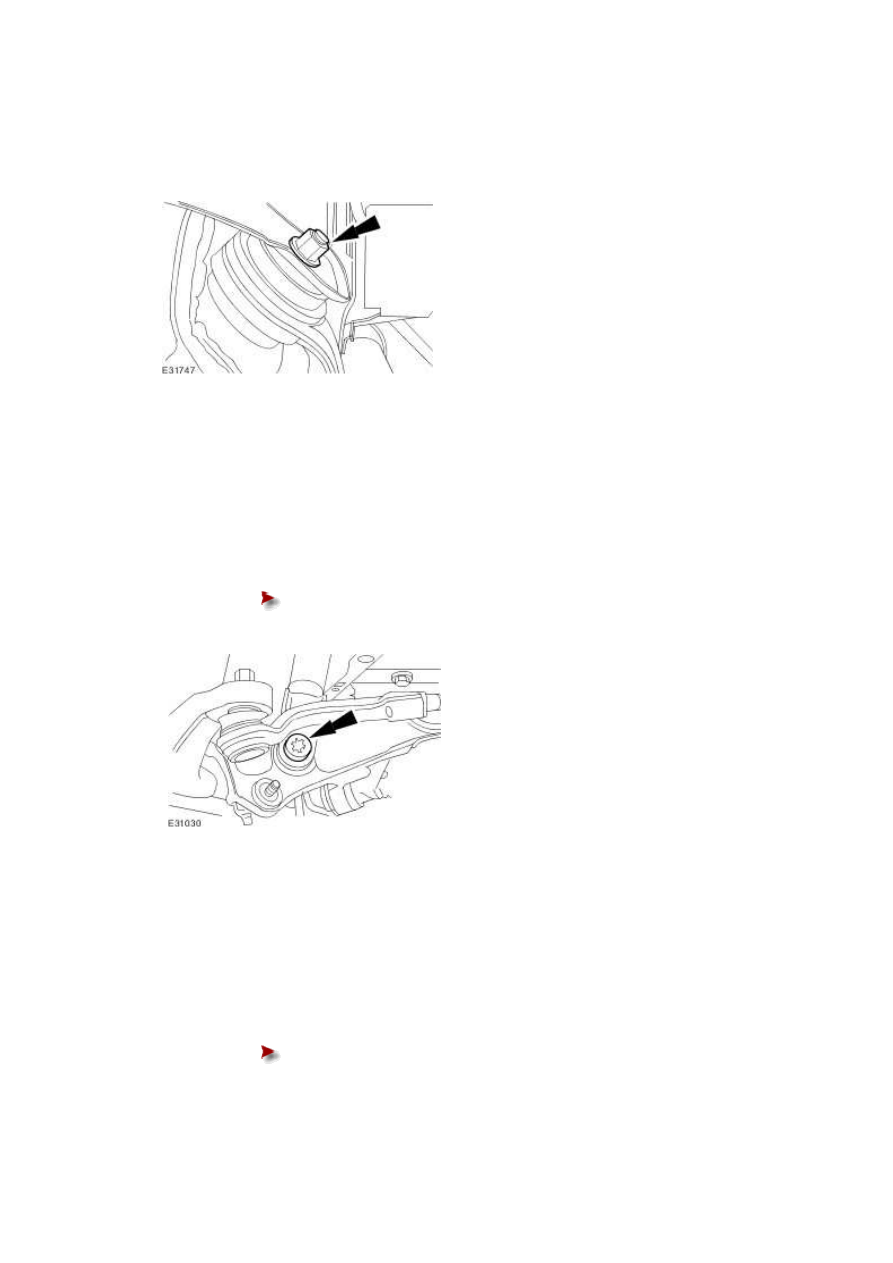

Attach the rear lower arm.







12

.



  CAUTION: The final tightening of the front lower arm retaining nut must be carried

out with the vehicle on its wheels. Failure to follow this instruction may result in damage

to the vehicle.







Left-hand shown, right-hand similar.



Attach the front lower arm.







13 . NOTE:





Left-hand shown, right-hand similar.



Attach the air spring assembly.





Tighten to 175 Nm.











14 . NOTE:





Left-hand shown, right-hand similar.



Release the upper arm.





Remove and discard the tie strap.







NOTE:
