Jaguar XJ (X350). Manual - part 1608







7 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





8 . Remove the radiator splash shield.

For additional information, refer to Radiator Splash Shield (76.22.90)





9 . Remove both front wheels and tires.

For additional information, refer to Wheel and Tire (74.20.05)

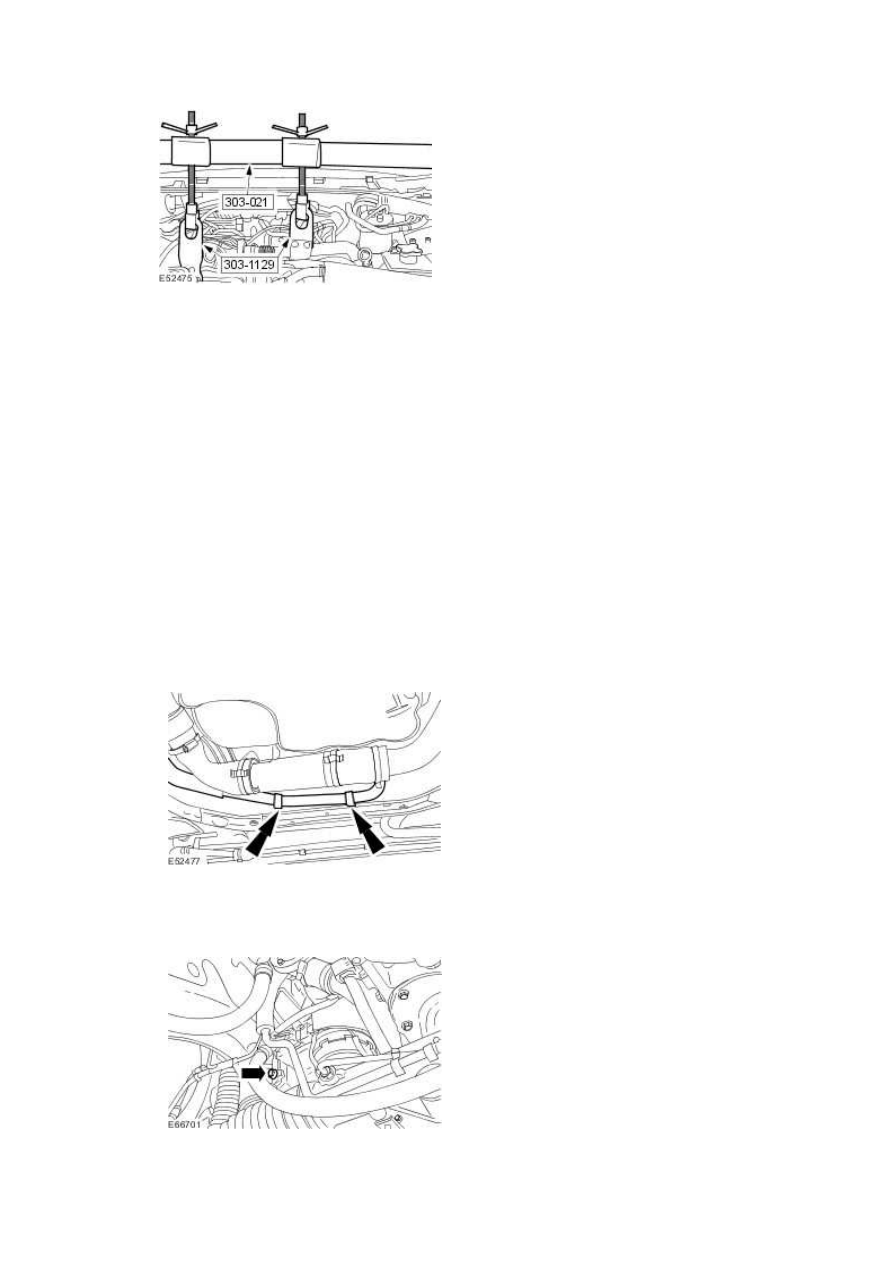

10 . Detach the coolant inlet pipe from the front subframe.







11 . Detach the power steering hose from the front subframe.

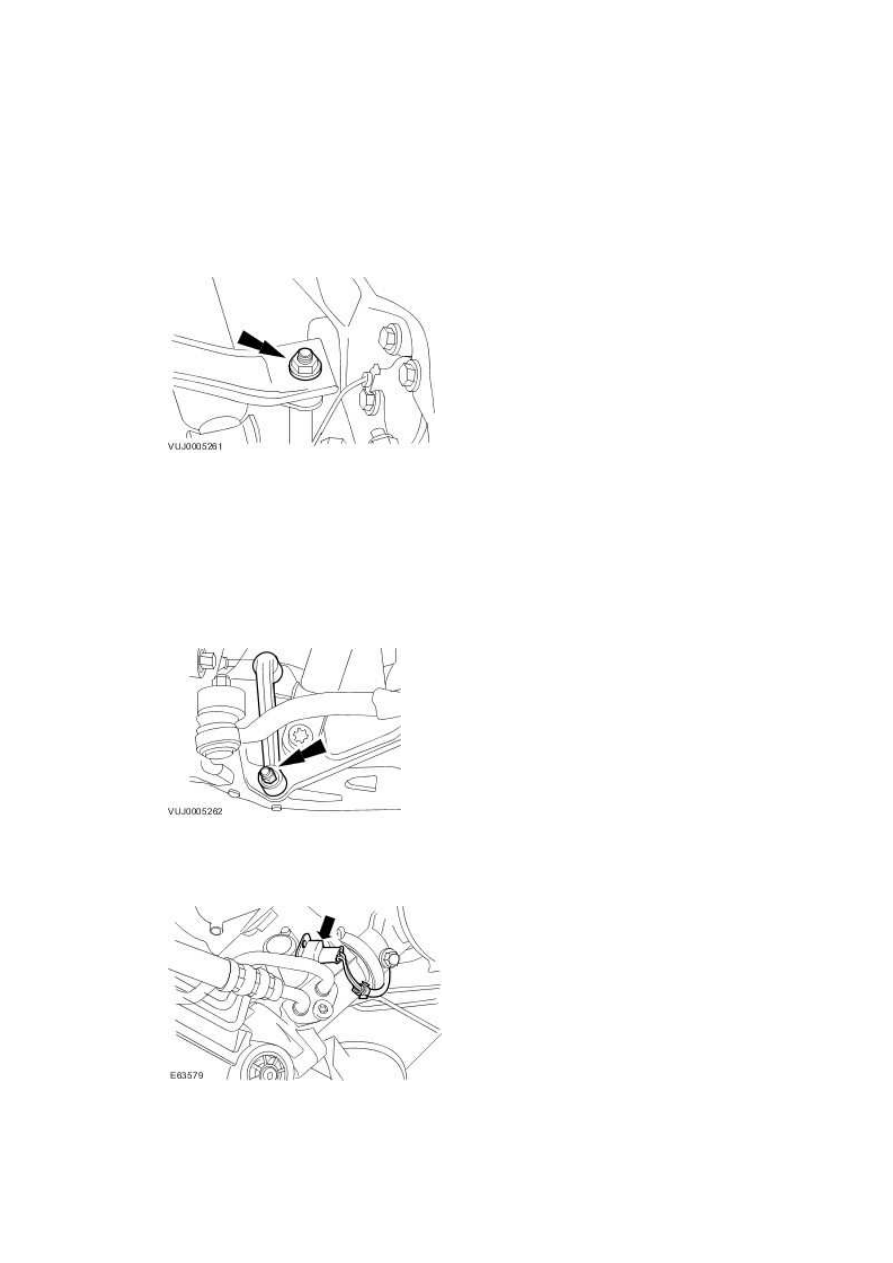

12 . NOTE:





Left-hand shown, right-hand similar.



Remove the stabilizer bar link upper retaining nut.







13 . NOTE:





Left-hand shown, right-hand similar.



Remove the stabilizer bar link.







14 . Disconnect the power steering control valve actuator electrical connector.





www.



15

.

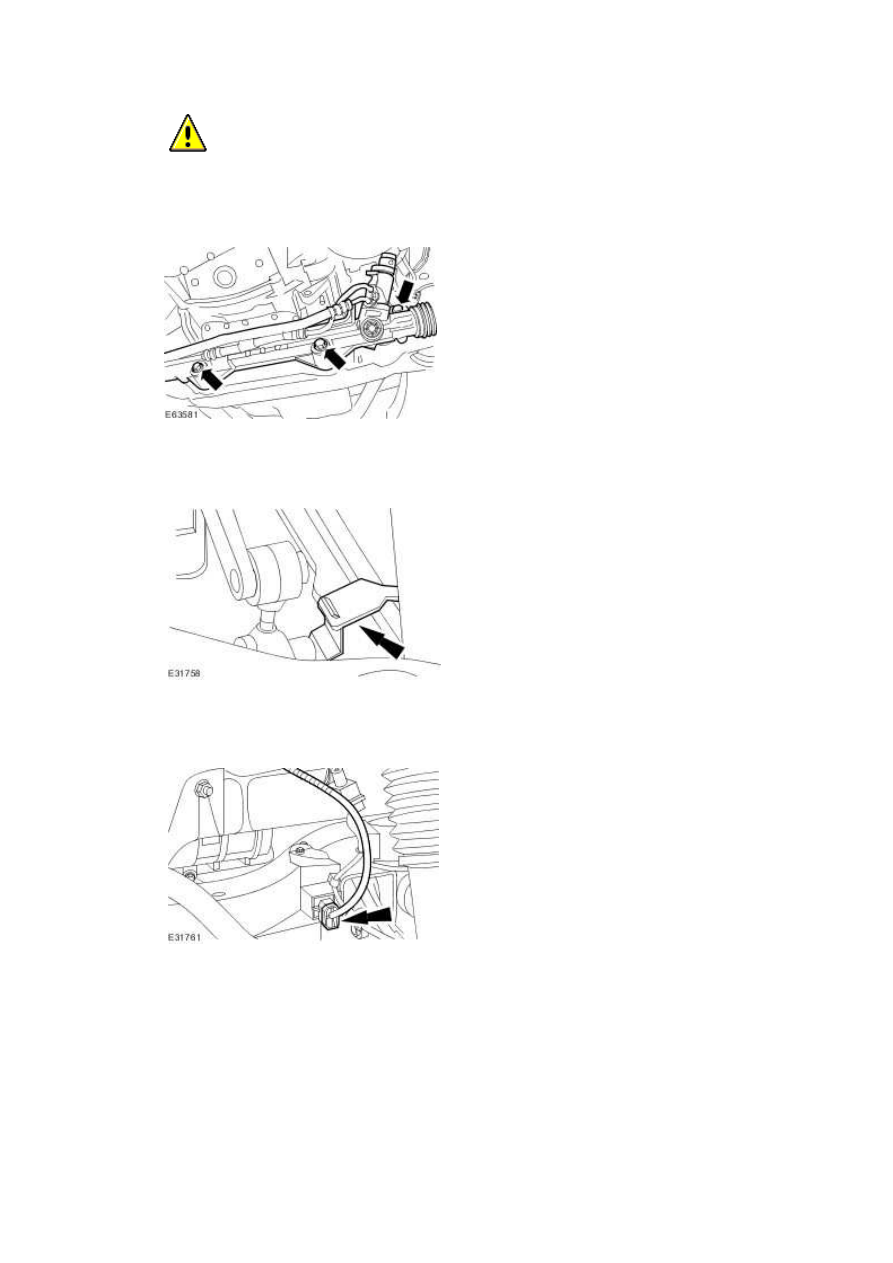

  CAUTION: The steering gear must be supported. Failure to follow this instruction

may result in damage to the steering gear.





Detach the steering gear.







16 . Detach the suspension height sensor.







17 . Disconnect the suspension height sensor electrical connector.

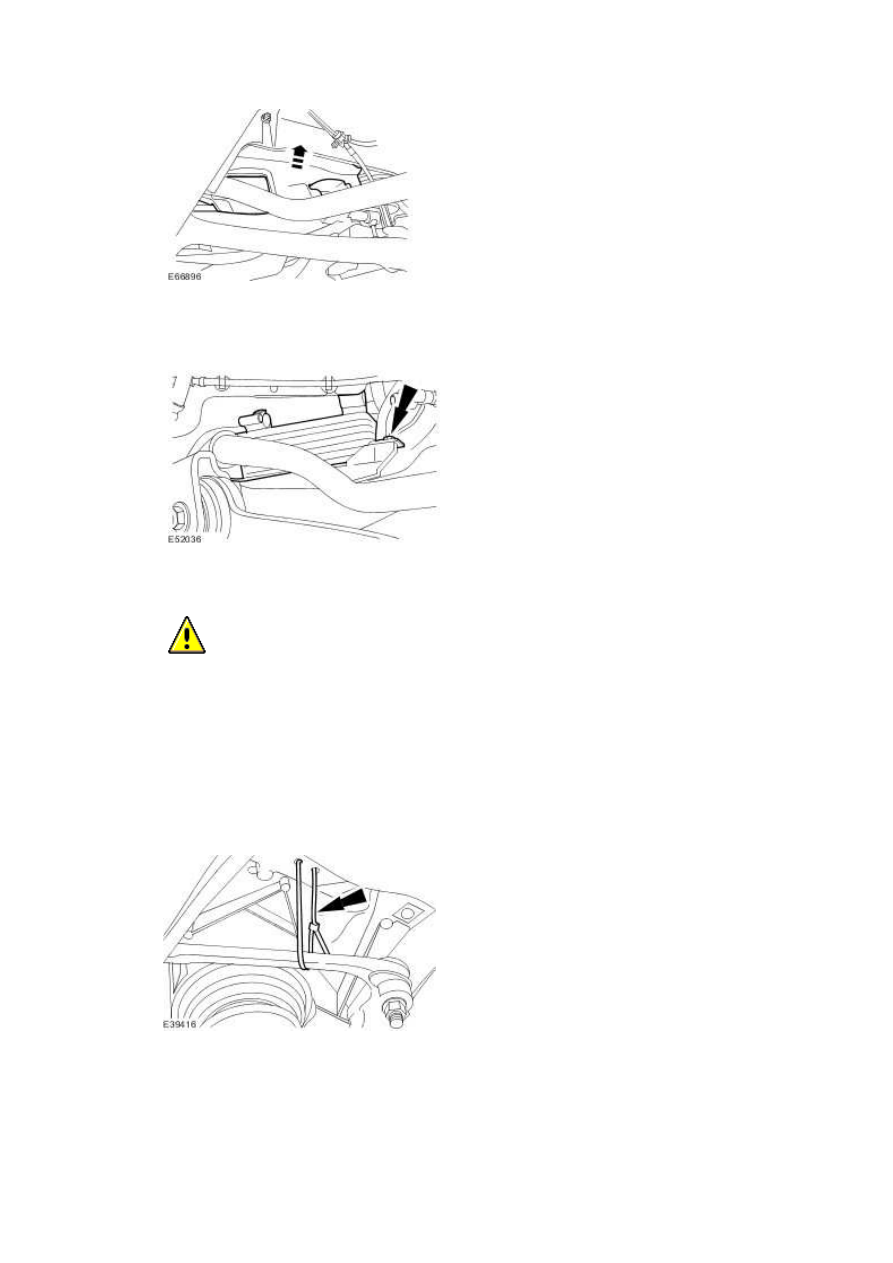

18 . Reposition the left-hand splash shield.







19 . Detach the transmission fluid cooler.







20

.



  CAUTION: Make sure the full weight of the suspension components are supported.

Failure to follow this instruction may result in damage to the vehicle.





NOTE:





Left-hand shown, right-hand similar.



Using a suitable tie strap, secure the upper arm.
