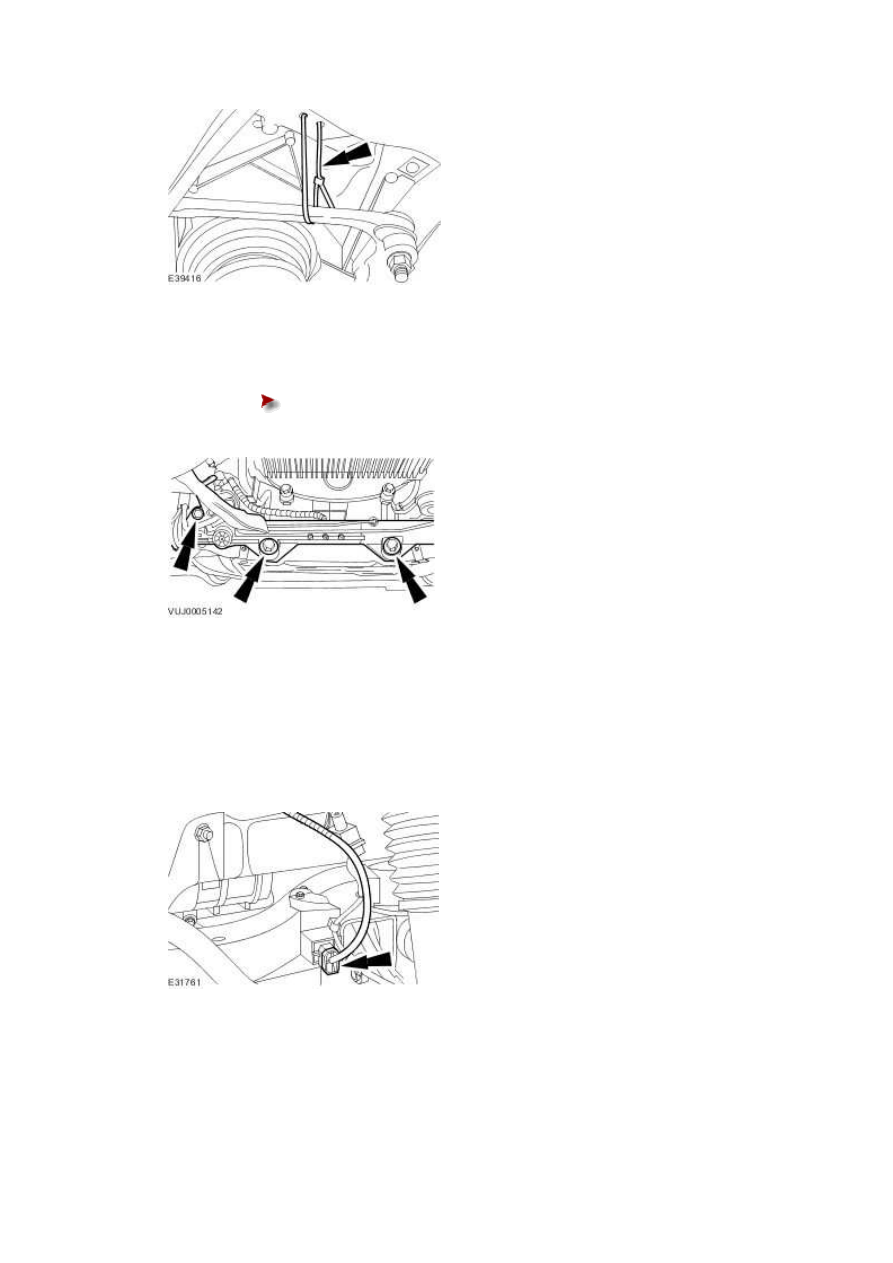

15 . Install the steering gear.





Tighten to 100 Nm.











16 . NOTE:





Left-hand shown, right-hand similar.



Connect the headlamp leveling sensor electrical connector.







17 . NOTE:





Left-hand shown, right-hand similar.



Attach the headlamp leveling sensor retaining clip.

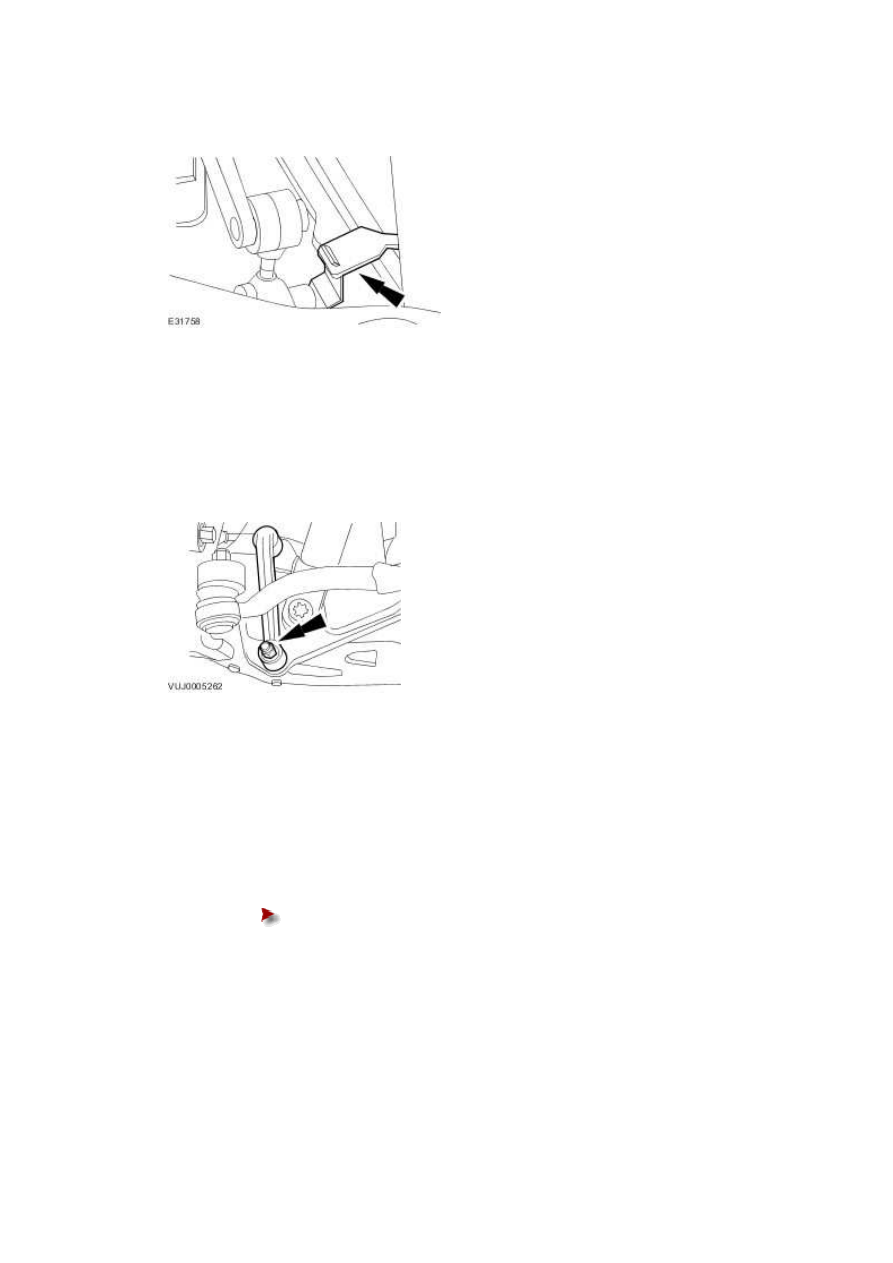

18 . NOTE:





Left-hand shown, right-hand similar.



Install the stabilizer bar link.







19 . NOTE:





Left-hand shown, right-hand similar.



Attach the stabilizer bar link.





Tighten to 43 Nm.





www.







20 . Install both front wheel and tires.

For additional information, refer to Wheel and Tire (74.20.05)





21 . Install the air deflector.

For additional information, refer to Air Deflector (76.11.41)





22 . Install the radiator splash shield.

For additional information, refer to Radiator Splash Shield (76.22.90)

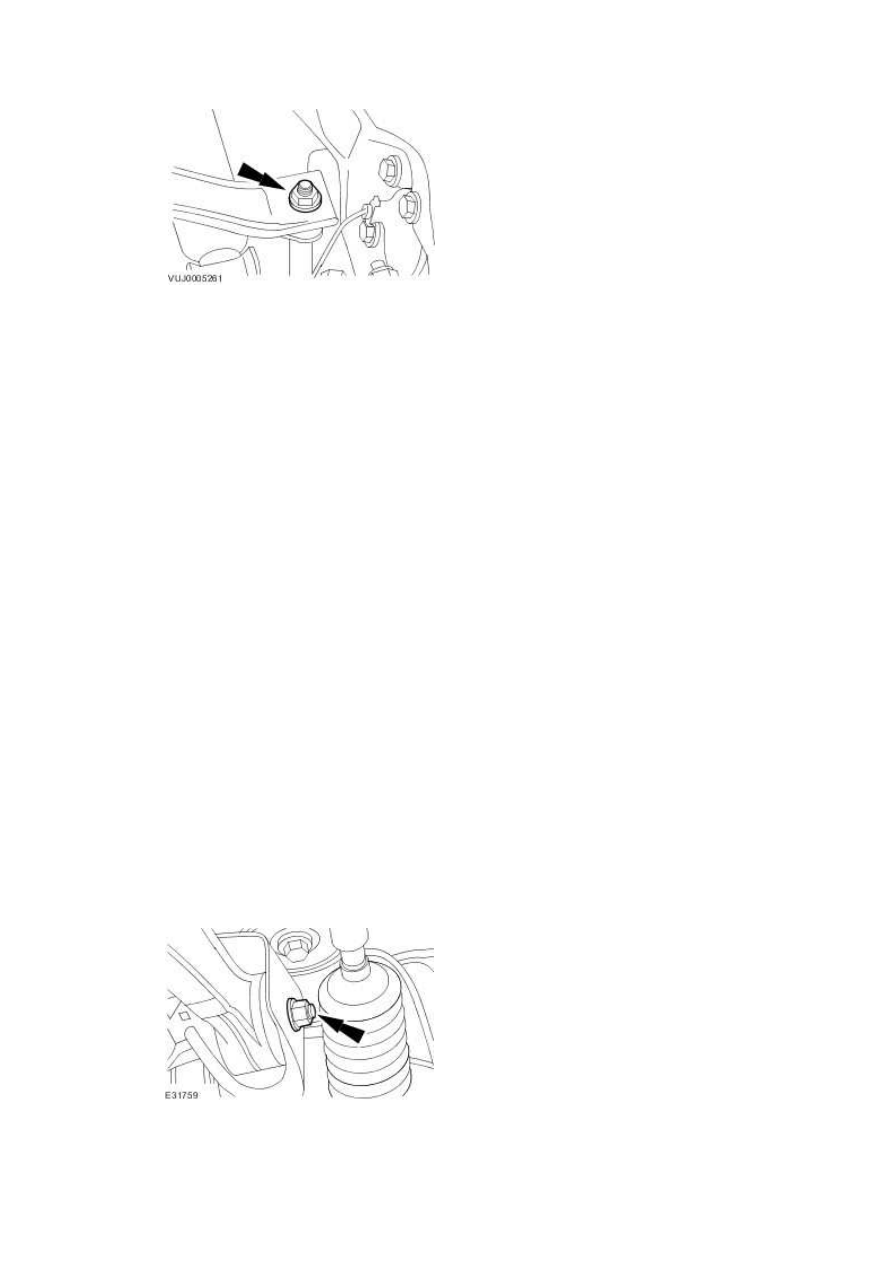

23

.



NOTE:





The final tightening of the rear lower arm inner retaining nut and bolt must be carried

out with the vehicle on its wheels.





NOTE:





Left-hand shown, right-hand similar.



Tighten to 175 Nm.

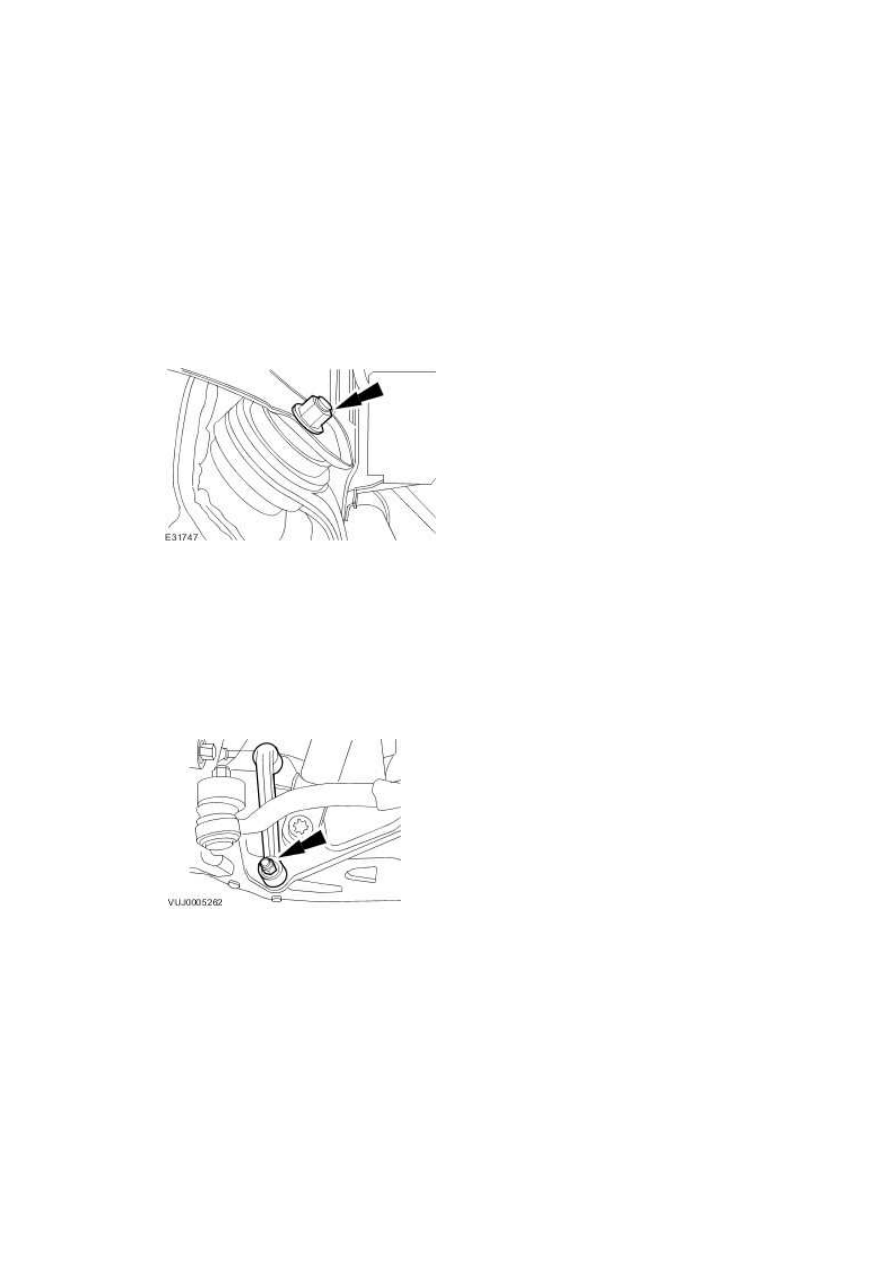

24

.



NOTE:





The final tightening of the front lower arm inner retaining nut and bolt must be carried

out with the vehicle on its wheels.





NOTE:





Left-hand shown, right-hand similar.



Tighten to 175 Nm.







25 . NOTE:





Left-hand shown, right-hand similar.



Tighten to 70 Nm.







26 . NOTE:





Right-hand shown, left-similar.



Remove the radiator support.
