Jaguar XJ (X350). Manual - part 1605

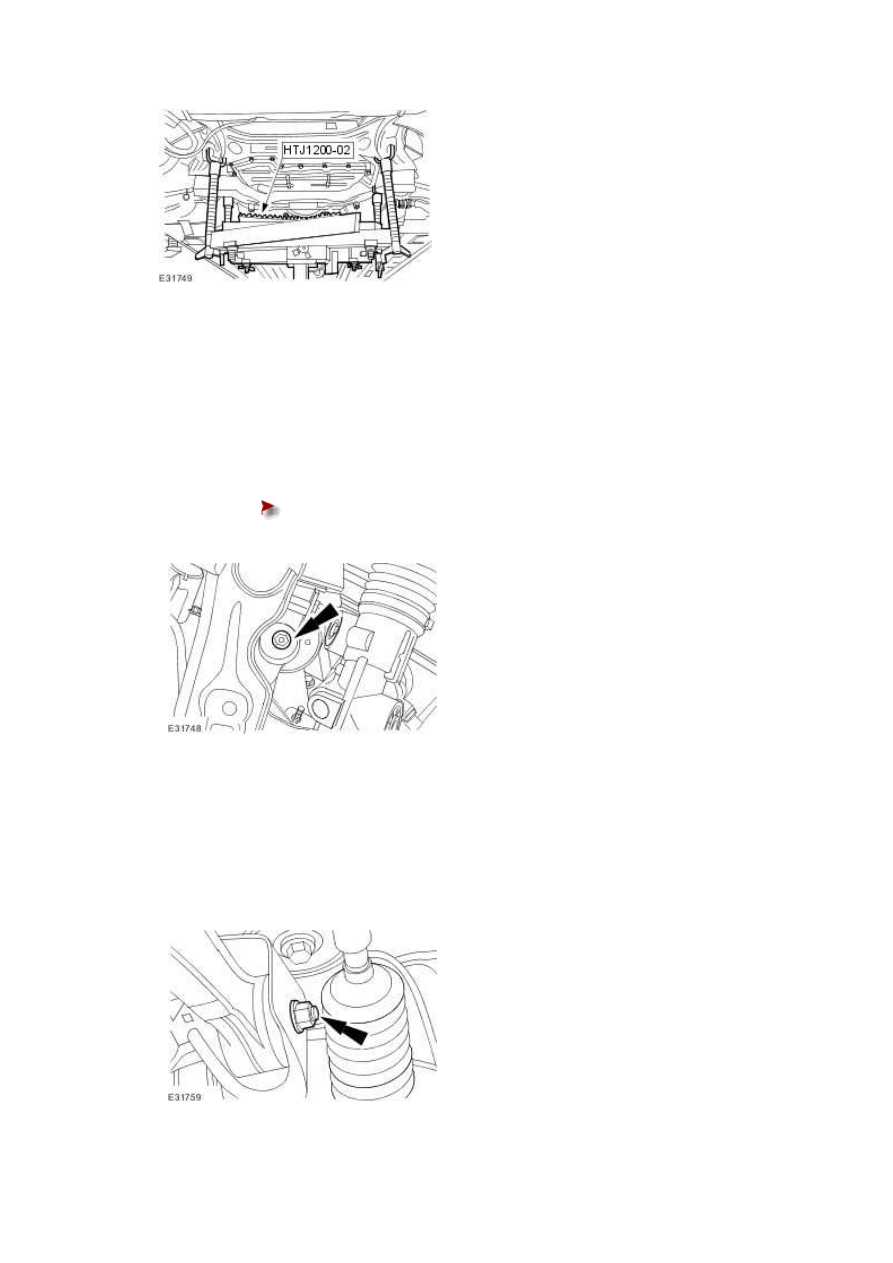

4 . NOTE:





Left-hand shown, right-hand similar.



Install a new front subframe rear retaining bolt.





Tighten to 115 Nm.

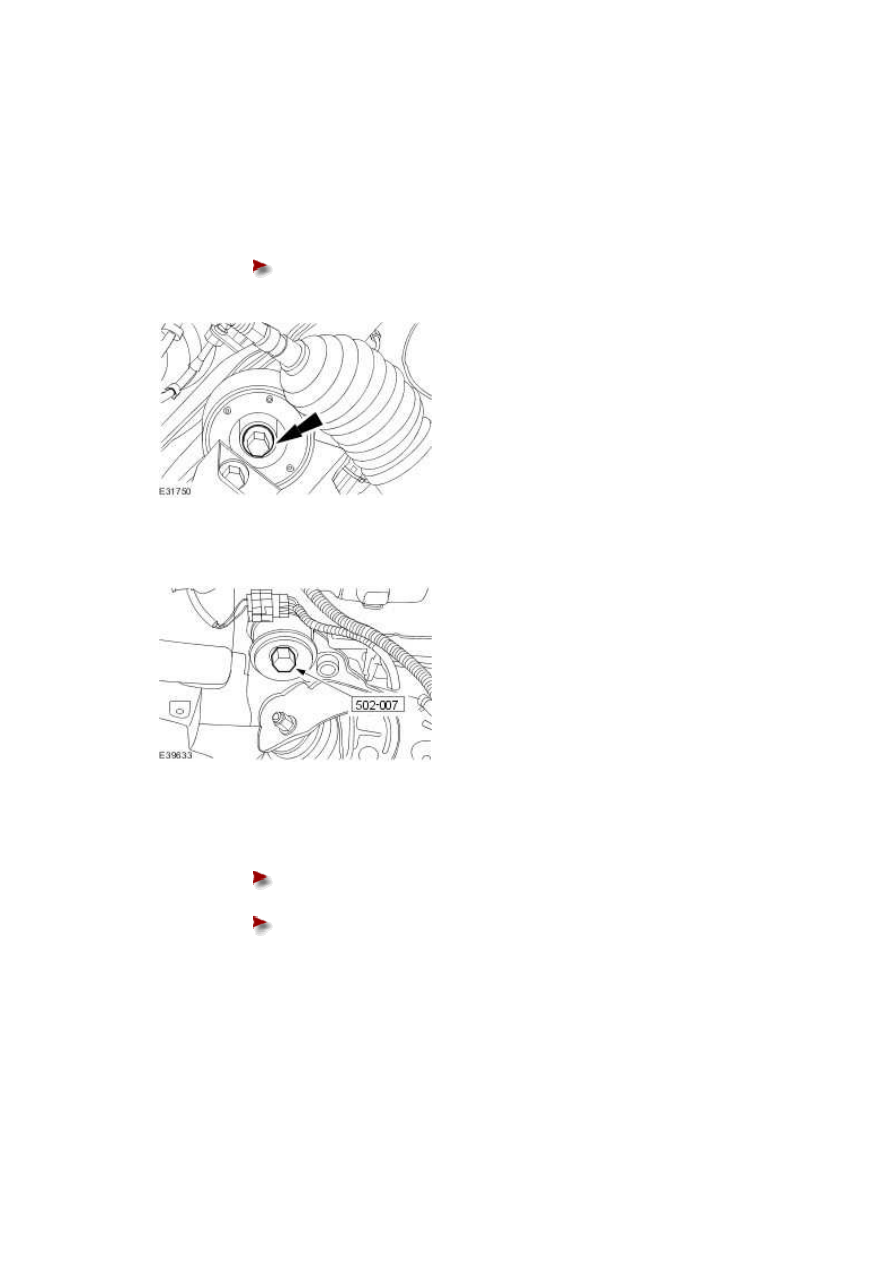

5 . Remove the special tool.







6 . Install a new front subframe front retaining bolt.





Stage 1: Tighten to 100 Nm.







Stage 2: Tighten 270°.











7 . Remove the special tool.

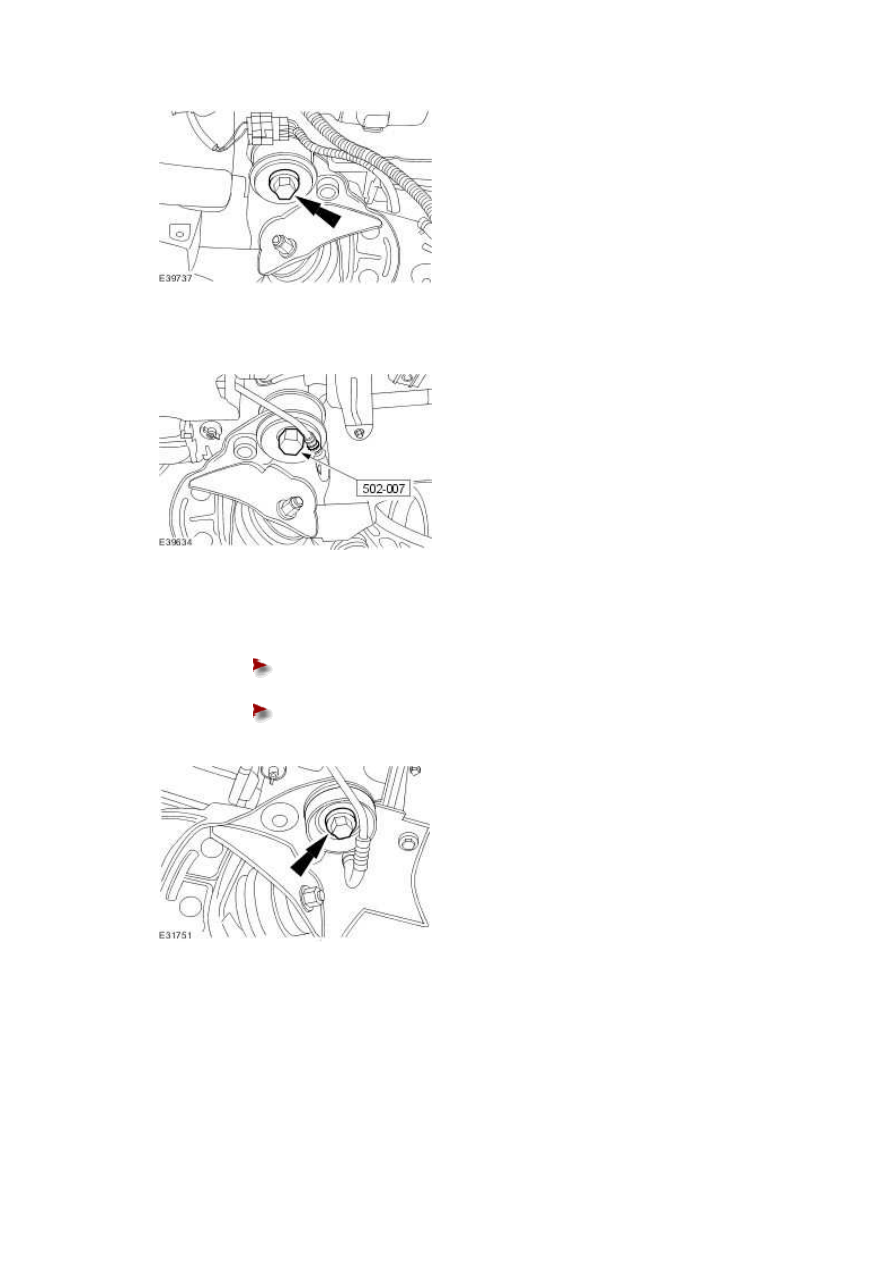

8 . Install a new front subframe front retaining bolt.





Stage 1: Tighten to 100 Nm.







Stage 2: Tighten 270°.











9 . Remove the special tool.

www.







10 . NOTE:





Left-hand shown, right-hand similar.



Attach the engine mount.





Tighten to 63 Nm.











11 . NOTE:





Left-hand shown, right-hand similar.



Attach the rear lower arm.







12 . NOTE:





Left-hand shown, right-hand similar.



Attach the front lower arm.

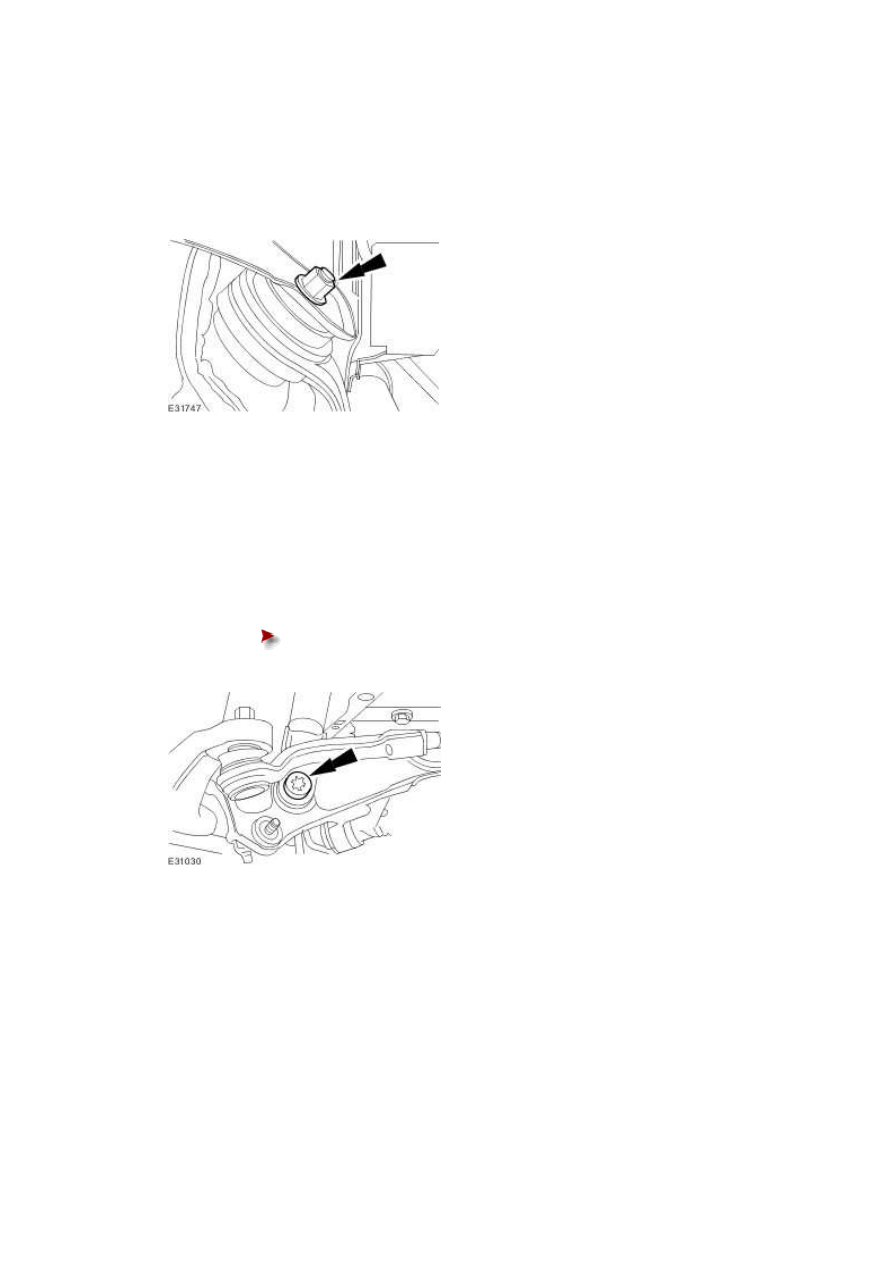

13 . NOTE:





Left-hand shown, right-hand similar.



Attach the air spring assembly.





Tighten to 175 Nm.











14 . NOTE:





Left-hand shown, right-hand similar.



Release the upper arm.
