Jaguar XJ (X350). Manual - part 1609





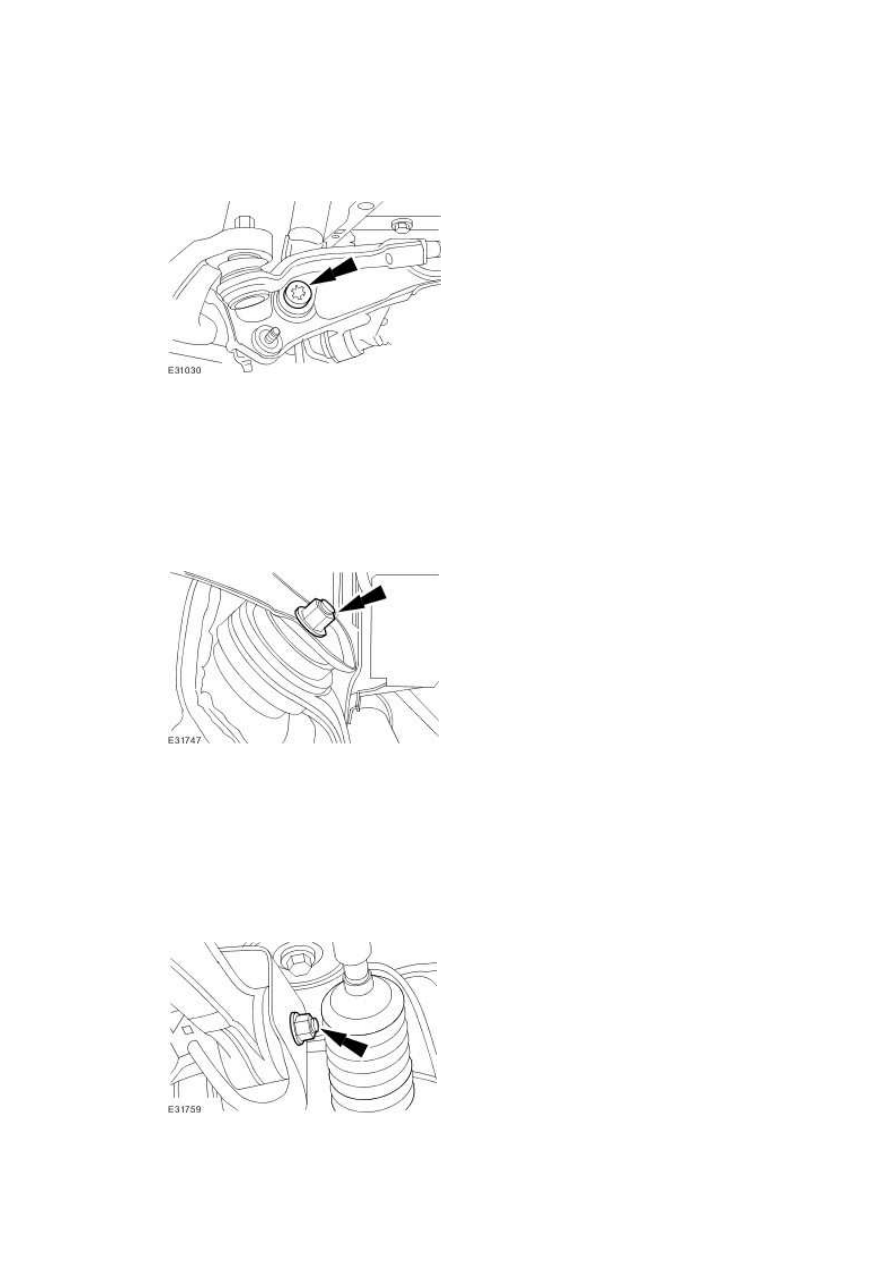

Left-hand shown, right-hand similar.



Detach the air spring assembly.







22 . NOTE:





Left-hand shown, right-hand similar.



Detach the front lower arm.







23 . NOTE:





Left-hand shown, right-hand similar.



Detach the rear lower arm.



21 . NOTE:





24 . NOTE:





Right-hand shown, left-hand similar.

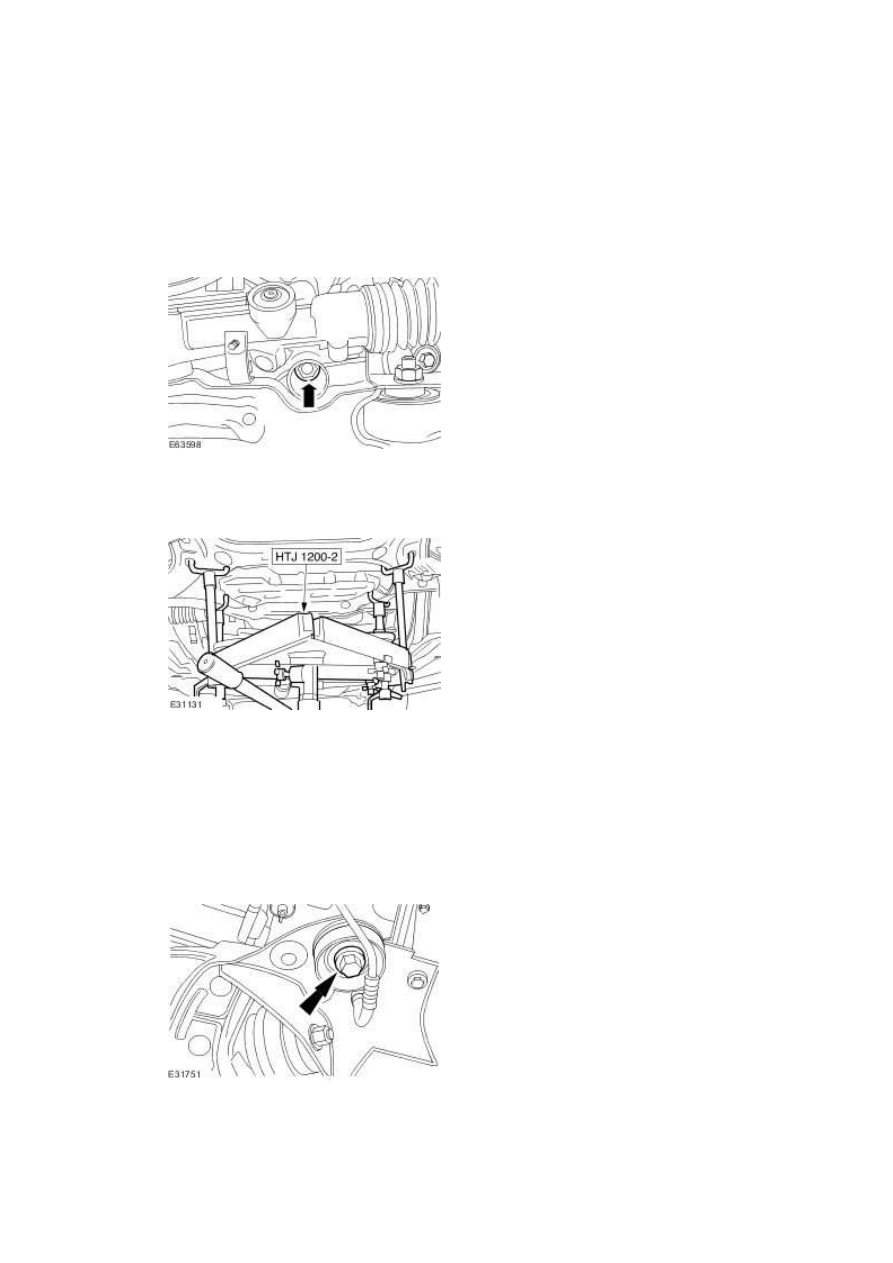

Remove the engine mounts lower retaining nuts.







25 . Install the special tool to the front subframe.







26 . NOTE:





Left-hand shown, right-hand similar.



Remove and discard the front subframe front retaining bolt.





www.



27 . NOTE:





Left-hand shown, right-hand similar.

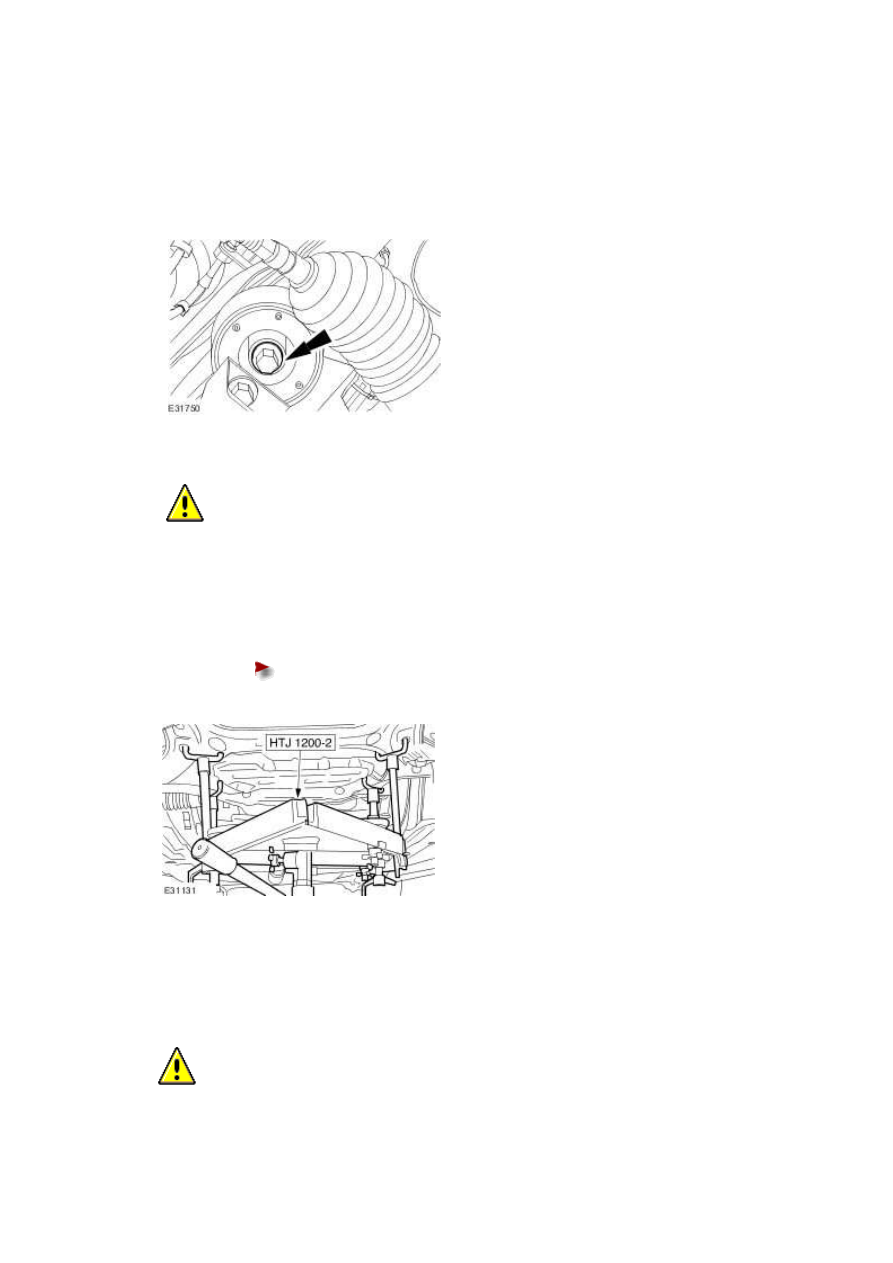

Remove and discard the front subframe rear retaining bolt.







28

.



  CAUTION: When lowering the special tool care must be taken to manoeuvre the

special tool so that the front subframe does not touch the air conditioning (A/C) pipes.

Failure to follow this instruction may result in damage to the A/C pipes.





Remove the front subframe.





Remove the front subframe spacer.











Installation



1

.



  CAUTION: When raising the special tool care must be taken to manoeuvre the

special tool so that the front subframe does not touch the air conditioning (A/C) pipes.

Failure to follow this instruction may result in damage to the A/C pipes.





Install the front subframe.





Install the front subframe spacer.

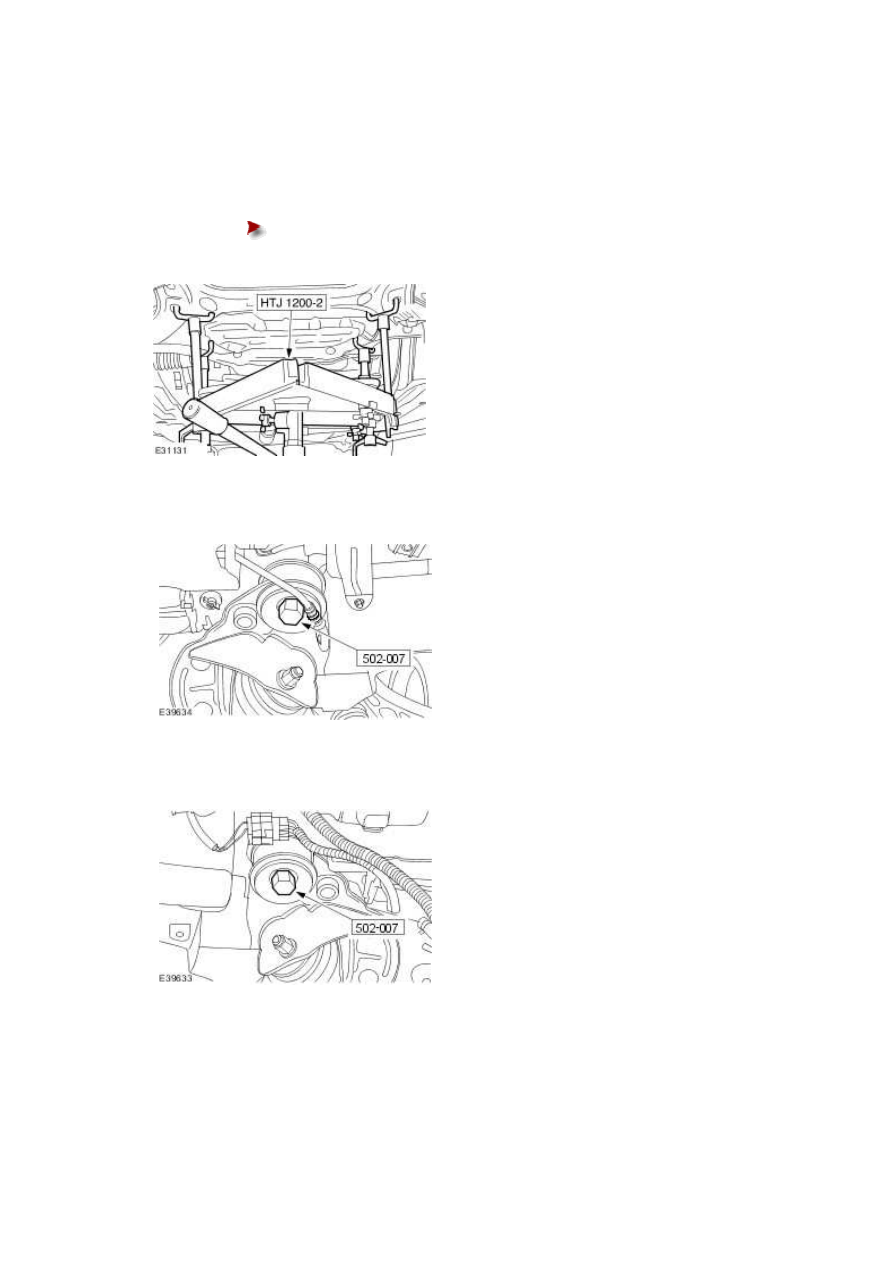

2 . Install the special tool to the front subframe.







3 . Install the special tool to the front subframe.







4 . NOTE:





Left-hand shown, right-hand similar.
