6.  Remove any loose parts from around the air bag. Make sure that no flammable liquids are
present.


7.

  WARNING: Before proceeding, make sure precautions have been taken to warn

personnel of a possible loud noise upon activation. Do not allow anybody to approach
closer to restraint device than six meters. Failure to follow this instruction may result in
personal injury.

Move as far from restraint device as possible and connect the tool clips to a 12V vehicle
battery.


8.

  WARNING: Do not handle the deployed device immediately after activation - it

may be hot. Allow the unit to cool for at least 20 minutes. Cooling modules should be
continuously monitored to make sure heat does not create a fire with spilled liquids or
other debris. Failure to follow this instruction may result in personal injury.

Deploy the module by depressing both switches on the tool. If activation does not occur,
disconnect battery from tool and seek advise from Jaguar Engineering and wait for further
instructions.


9.  Allow the air bag to cool for at least 20 minutes. Cooling modules should be continuously
monitored to make sure heat does not generate a fire with spilled liquids or other debris.


10.  Remove the air bag from the tyre stack and seal in a plastic bag, ready for disposal.


11.  In the event of any problems or queries arising from this procedure, contact Jaguar
Engineering.





 WARNING: All pyrotechnic devices are dangerous. Before performing any

procedures on any pyrotechnic device, read all information contained within the
Standard Workshop Practices section of this manual.





For additional information, refer to  Driver Air Bag Module (501-20B)
For additional information, refer to  Passenger Air Bag Module (501-20B)
For additional information, refer to  Side Air Bag Module (501-20B)
For additional information, refer to  Side Air Curtain Module (501-20B)




The air bag supplemental restraint system (SRS) is designed to provide increased collision
protection for vehicle occupants in addition to that provided by the three-point safety belt
system. Safety belt use is necessary to obtain the best occupant protection and to receive the
full advantages of the SRS.



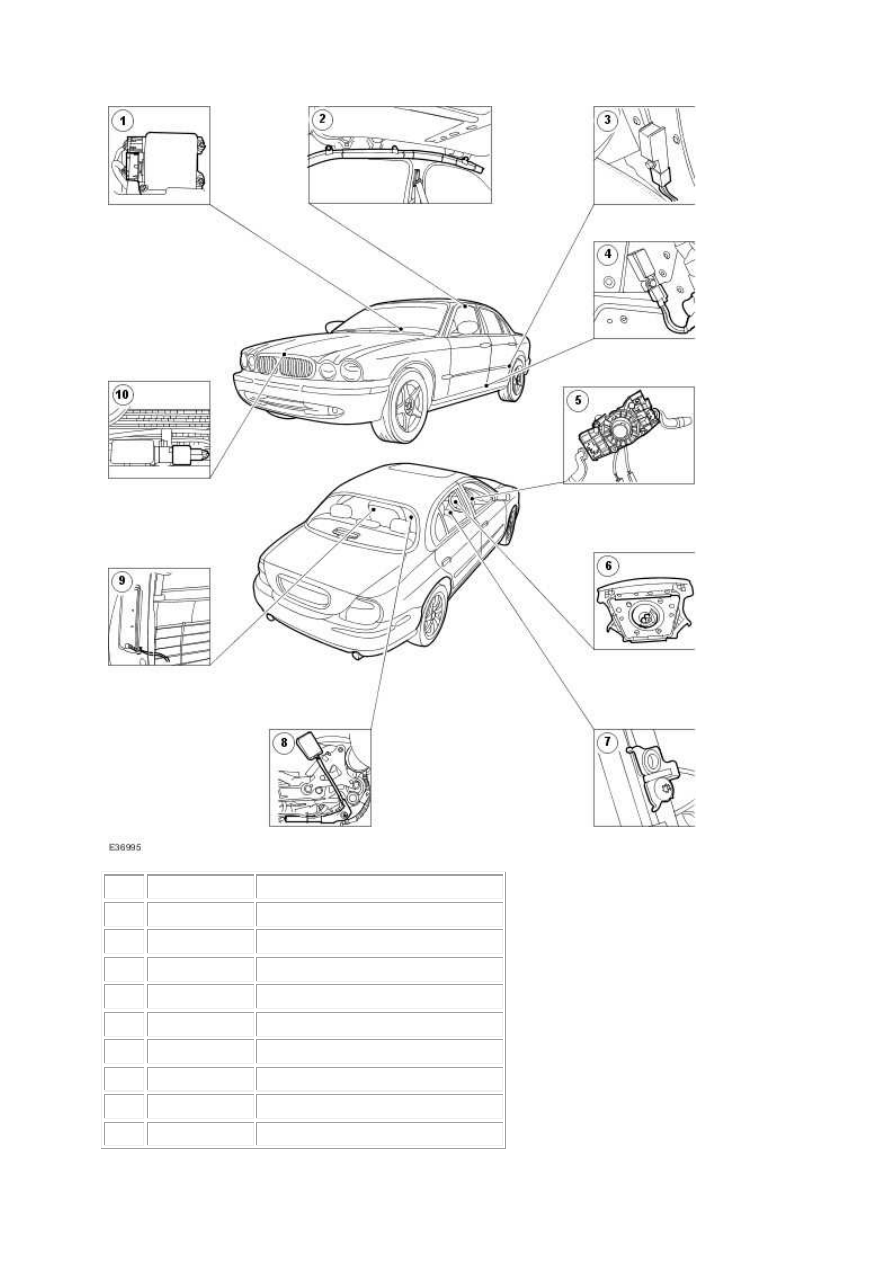

The air bag supplemental restraint system (SRS) components are shown in the following
illustrations.

Description and operation





Air Bag Supplemental Restraint System
(SRS)

www.



Item  Part Number

Description

1

 —

Restraints control module (RCM)

2

 —

Side air curtain module

3

 —

C-Pillar side impact sensor

4

 —

B-Pillar side impact sensor

5

 —

Clockspring

6

 —

Driver air bag module

7

 —

Driver seat position sensor

8

 —

Safety belt pretensioner

9

 —

Side airbag module

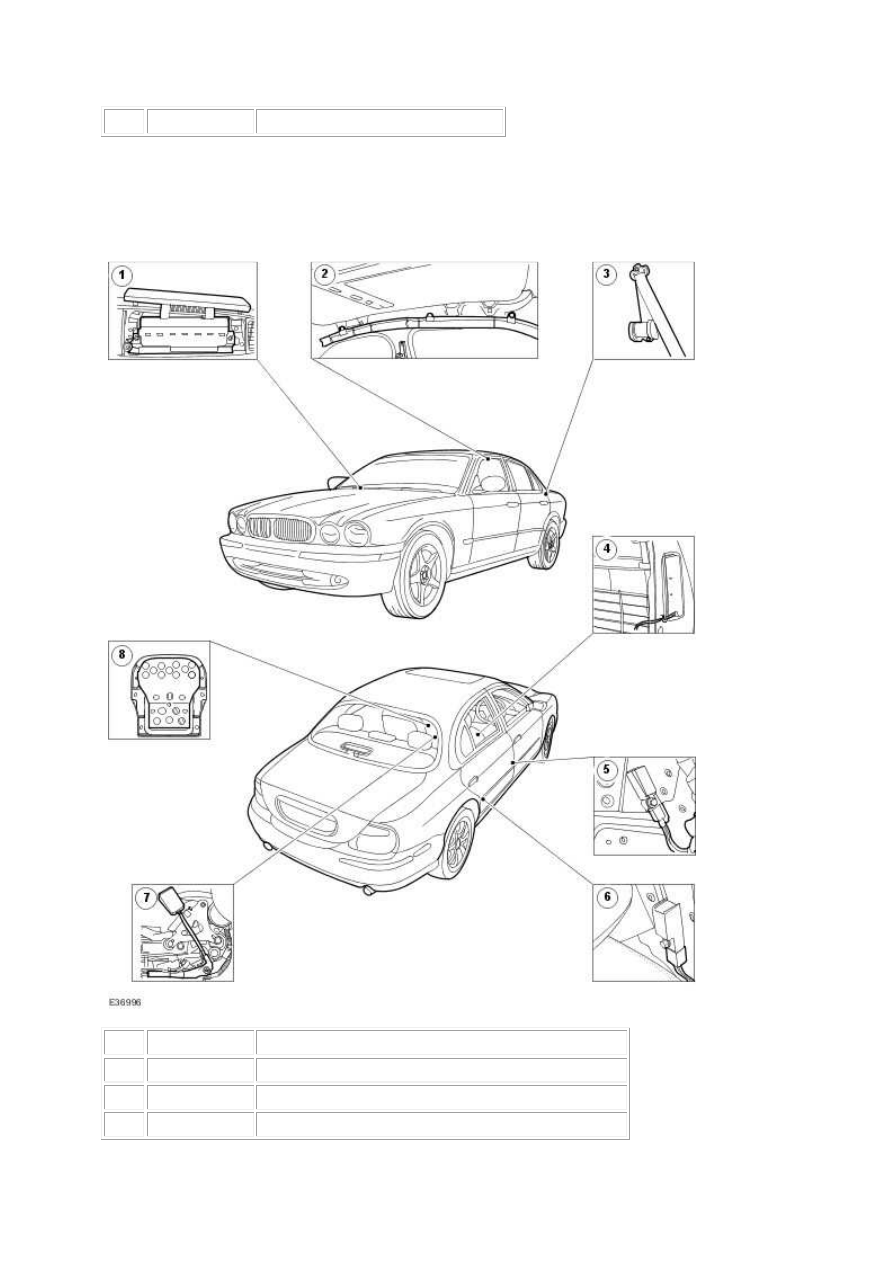

Air Bag Supplemental Restraint System (SRS)
Components

10

 —

Front crash sensor



Air Bag Supplemental Restraint System (SRS)
Components



Item  Part Number

Description

1

 —

Passenger air bag module

2

 —

Side air curtain module

3

 —

Rear safety belt retractor and pretensioner
