Jaguar XJ (X350). Manual - part 1561

Rear Safety Belt Retractor (76.73.18)

Removal



1
.

  WARNING: To avoid accidental deployment and possible personal injury,

the backup power supply must be depleted before repairing or replacing any air
bag supplemental restraint system (SRS) components. To deplete the backup
power supply energy, disconnect the battery ground cable and wait for one
minute. Failure to follow this instruction may result in personal injury.


Disconnect the battery ground cable. <<414-01>>





2 . Remove the rear seat backrest. <<501-10>>





3 . Remove the upper C-pillar interior trim panel. <<501-05>>





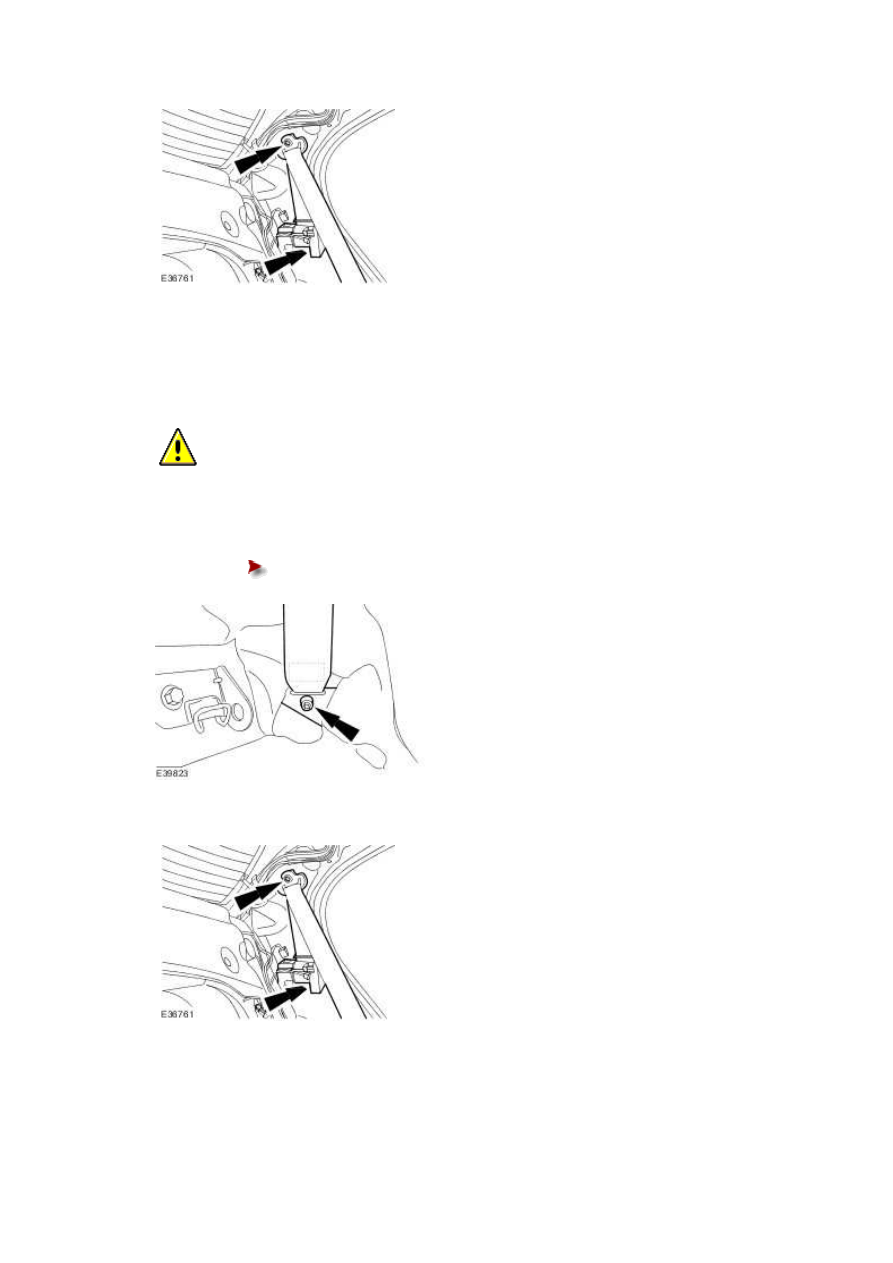

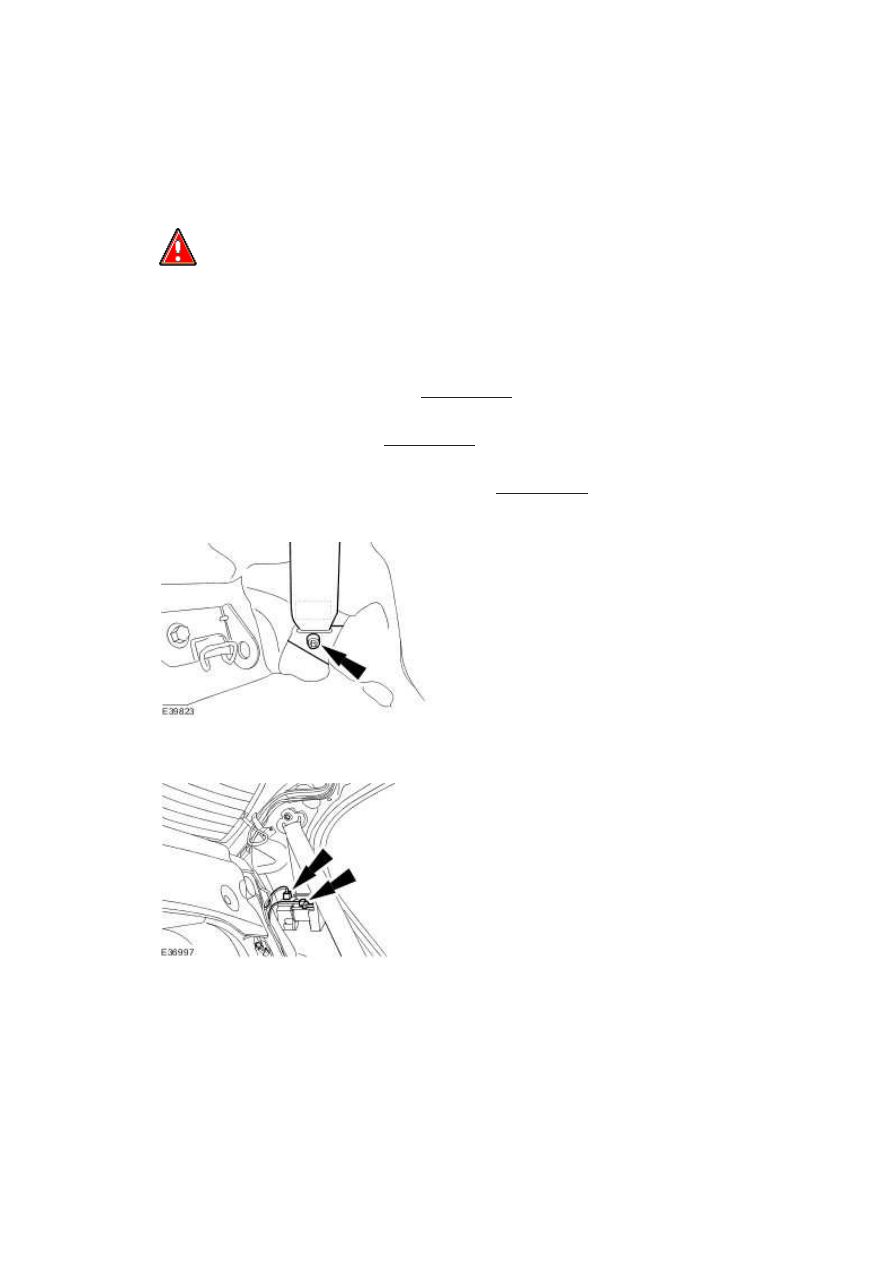

4 . Detach the rear safety belt.







5 . Disconnect the rear safety belt retractor electrical connectors.







6 . Remove the rear safety belt retractor.






Installation



1
.

  CAUTION: Make sure all retaining bolts and retaining nuts are hand

started and hand tightened prior to final tightening. Failure to follow this
instruction may result in component damage.


To install, reverse the removal procedure.





Tighten to 35 Nm.









2 . Tighten to 35 Nm.









www.

501-20B : Supplemental Restraint System





Specifications





Specifications

Torque Specifications

Description

Nm  Lb/Ft  Lb/In

Passenger Air Bag Module Retaining Nuts

12   9

—

Passenger Air Bag Module Retaining Bolts

9

—

80

Restraints Control Module (RCM) Retaining Nuts

12   9

—

Seat Position Sensor Retaining Bolt

5

—

44

Side Air Curtain Module Inflator Retaining Bolts

8

—

71

Side Air Curtain Module Tether Straps Retaining bolts  9

—

80

Side Air Bag Module Retaining Nuts

7

—

62

Side Impact Sensor Retaining Bolt

12   9

—

Crash Sensor Retaining bolt

12   9

—

Driver Air Bag Module Retaining Screws

7

—

62

Clockspring retaining screws

5

—

44

Seat belt anchor retaining bolts M10 and M12

35   26

—

Front seat belt retractor retaining bolts

40   30

—







General procedures





Air Bag Disposal

Deployed Air Bag

1.

  WARNING: Always wear safety glasses when repairing an air bag supplemental

restraint system (SRS) vehicle and when handling an air bag module. Failure to follow
this instruction may result in personal injury.

Deployed air bag modules are to be disposed of as special waste and must comply with local
environmental requirements, if in doubt, contact Authority for disposal requirements.


2.  NOTE:



The storage, transportation, disposal, and/or recycling of air bag module components
must be carried out in accordance with all applicable federal, state and local regulations
including, but not limited to, those governing building and fire codes, environmental
protection, occupational health and safety, and transportation.


Modules removed and deployed by Jaguar service are to be returned to the importer for
disposal.


Undeployed Air Bag — Inoperative

1.

  WARNING: Carry a live air bag module with the air bag and trim cover or

deployment door pointed away from your body. This will reduce the risk of injury in the
event of an accidental deployment. Failure to follow this instruction may result in
personal injury.


  WARNING: All inoperative air bag modules have been placed on the Mandatory

Return List. All discolored or damaged air bag modules must be treated the same as any
inoperative live air bag being returned. Failure to follow this instruction may result in
personal injury.

Remove the inoperative driver air bag module or passenger air bag module. For additional
information see or in this section.
