3 . Tighten to 9 Nm.







4 . Tighten to 35 Nm.









Front Safety Belt Shoulder Height Adjuster
(76.73.12)

Removal

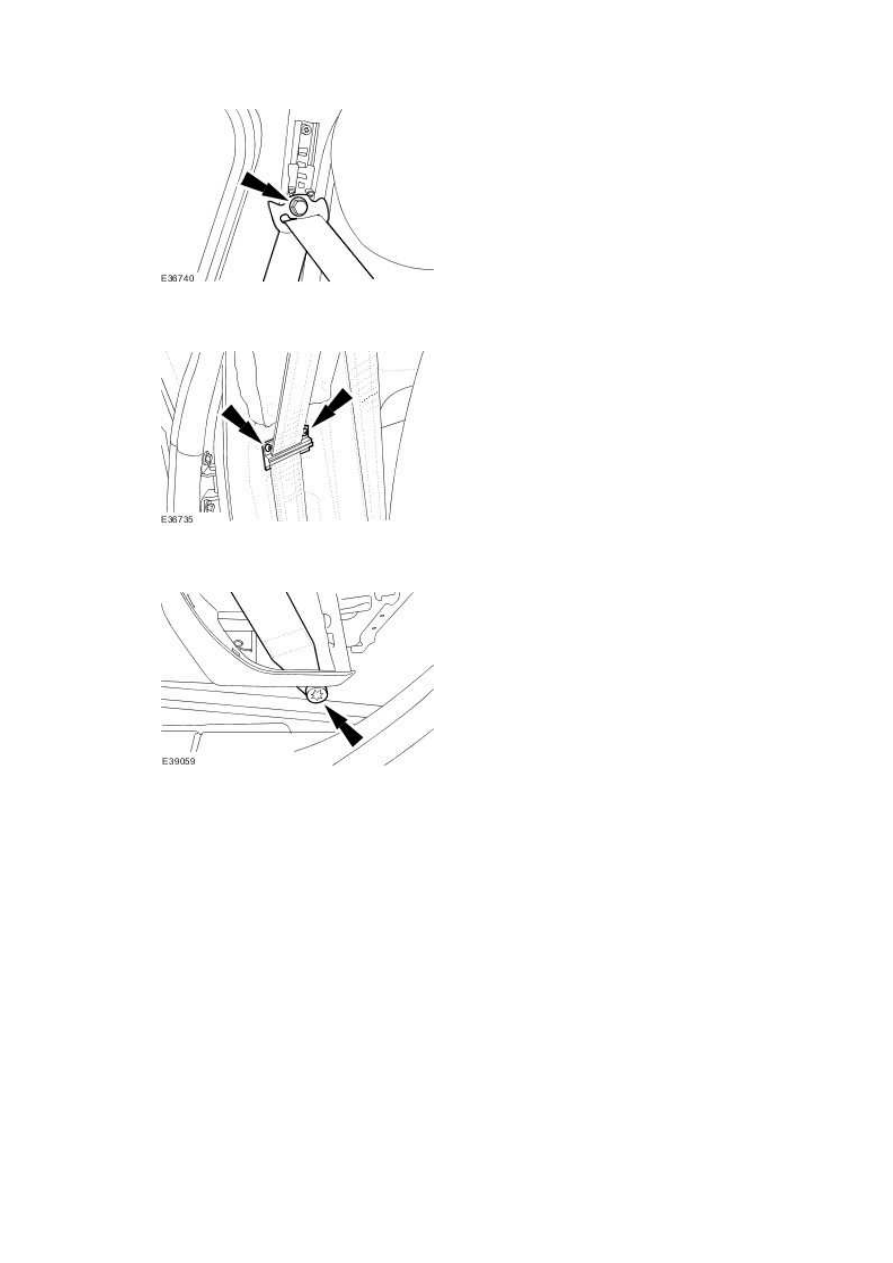

1 . Remove the B-pillar trim panel. For additional information, refer to <<501-05>>.





2 . Detach the front safety belt upper mounting bracket.







3 . Remove the front safety belt shoulder height adjuster.






Installation



1
.

  CAUTION: Make sure all retaining bolts and retaining nuts are hand

started and hand tightened prior to final tightening. Failure to follow this
instruction may result in component damage.

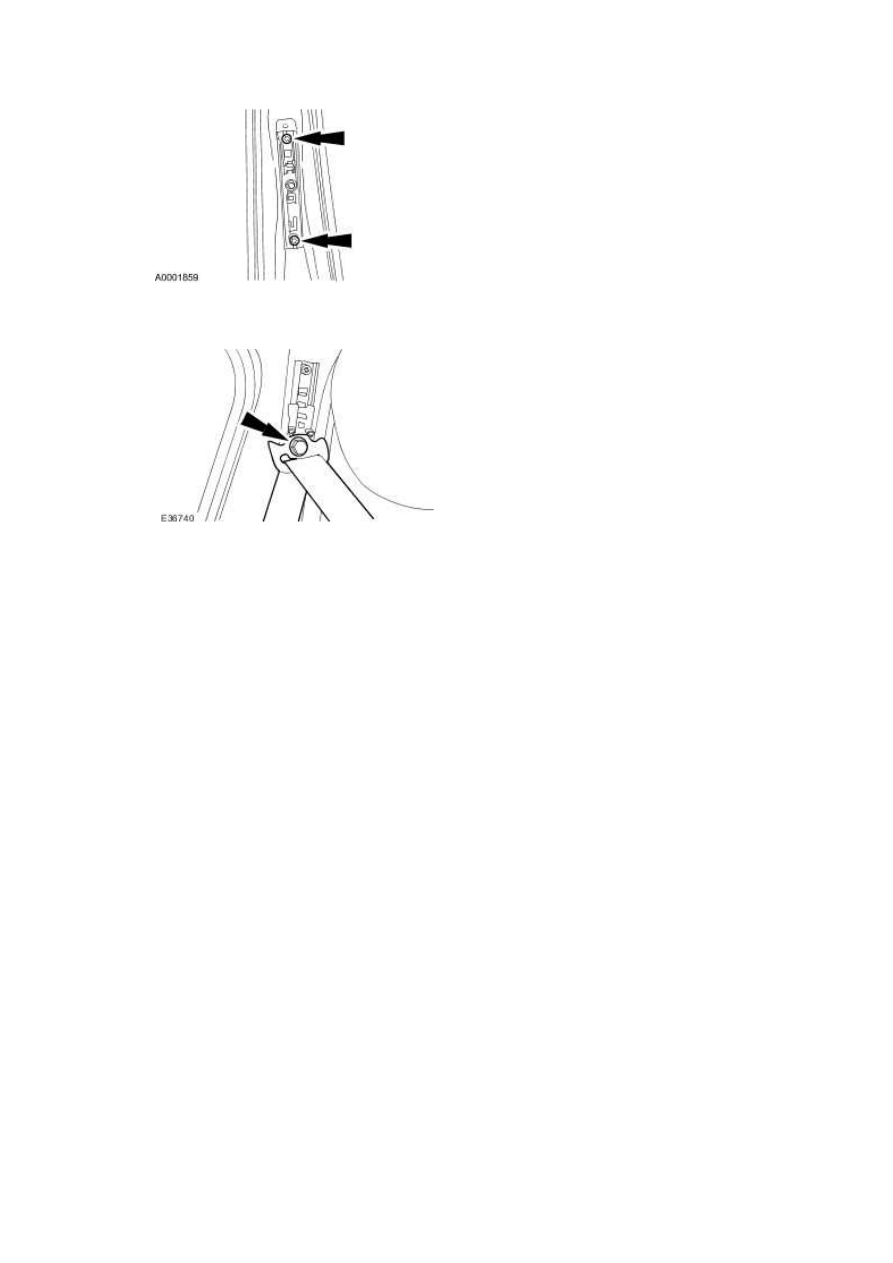

To install, reverse the removal procedure.





Tighten to 25 Nm.



www.







2 . Tighten to 35 Nm.









Rear Center Safety Belt Retractor
(76.73.20)

Removal



1
.

  WARNING: To avoid accidental deployment and possible personal injury,

the backup power supply must be depleted before repairing or replacing any air
bag supplemental restraint system (SRS) components. To deplete the backup
power supply energy, disconnect the battery ground cable and wait for one
minute. Failure to follow this instruction may result in personal injury.


Disconnect the battery ground cable. <<414-01>>





2 . Remove the rear parcel shelf. <<501-05>>





3 . Disconnect the rear center safety belt retractor electrical connector.







4 . Detach the rear center safety belt upper mounting bracket.







5 . Detach the rear center safety belt.
