NOTE:





Apply enough adhesive to fill the joint.



NOTE:





Apply adhesive to one surface only.



Apply the adhesive to the parking aid sensor holder bonding surface.







7

.



NOTE:





Excess adhesive should be removed from the painted surface within ten minutes of

application.





NOTE:





Using a suitable tool, remove excess adhesive.



Fit the parking aid sensor holder immediately.





Apply pressure to the parking aid sensor holder until the adhesive sets.







Secure the parking aid sensor holder to the bumper with a suitable

adhesive tape.











8

.



NOTE:





Allow the adhesive to cure for 24 hours at room temperature before fitting the parking

aid sensor.





To install, reverse the removal procedure.









www.

Front Bumper Cover Insert (76.22.73)

Removal

All vehicles



1 . Remove the front bumper cover.

For additional information, refer to



Vehicles with headlamp washers



2 . Remove the headlamp washer lower jet from the upper housing cup.





All vehicles



3 . Remove the front bumper cover insulation foam.

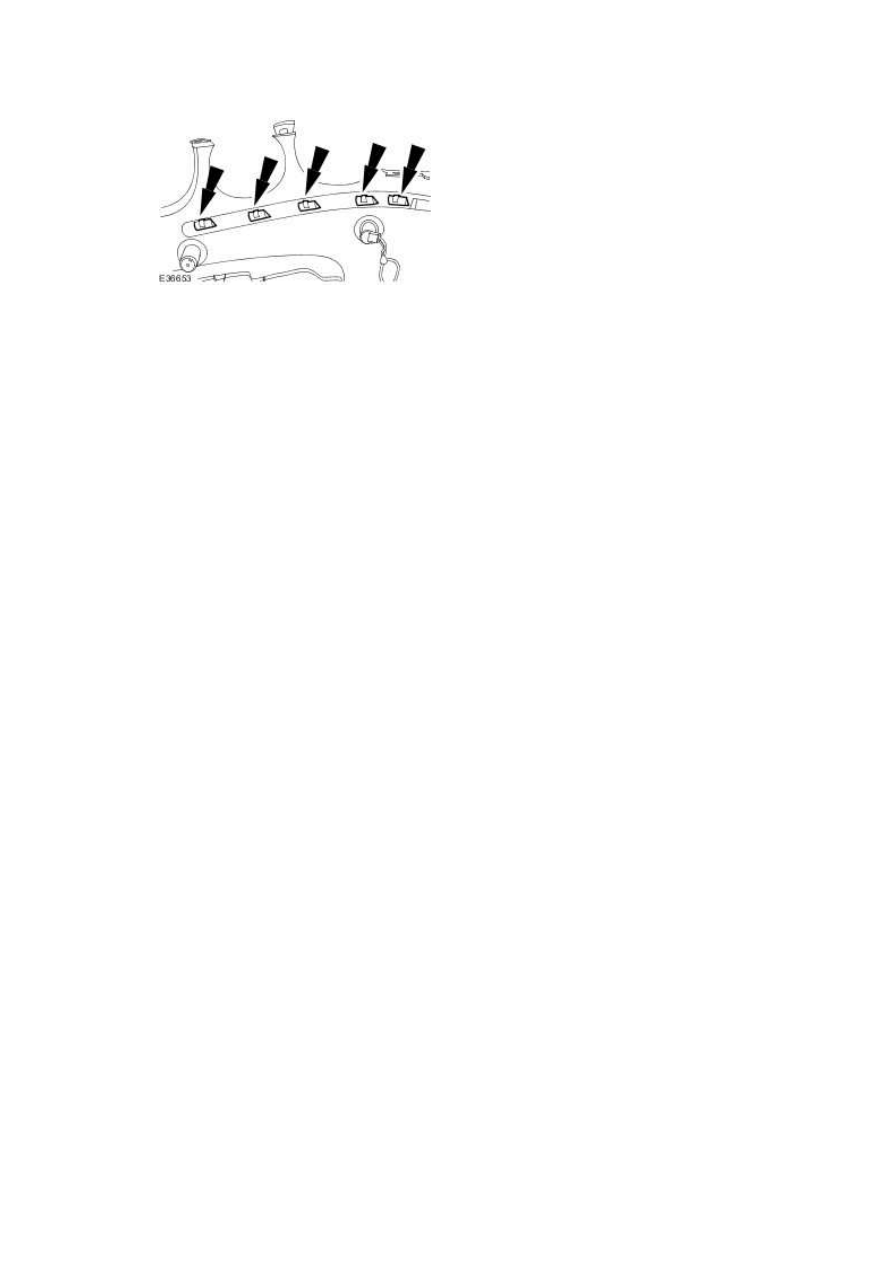

4 . Remove the bumper cover insert.





Remove the retaining clips.











Installation



1 . To install, reverse the removal procedure.
