Jaguar XJ (X350). Manual - part 1553

Rear Bumper (76.22.27)

Removal



1 . Remove the rear bumper cover.

For additional information, refer to





2 . NOTE:



Left-hand shown, right-hand similar.


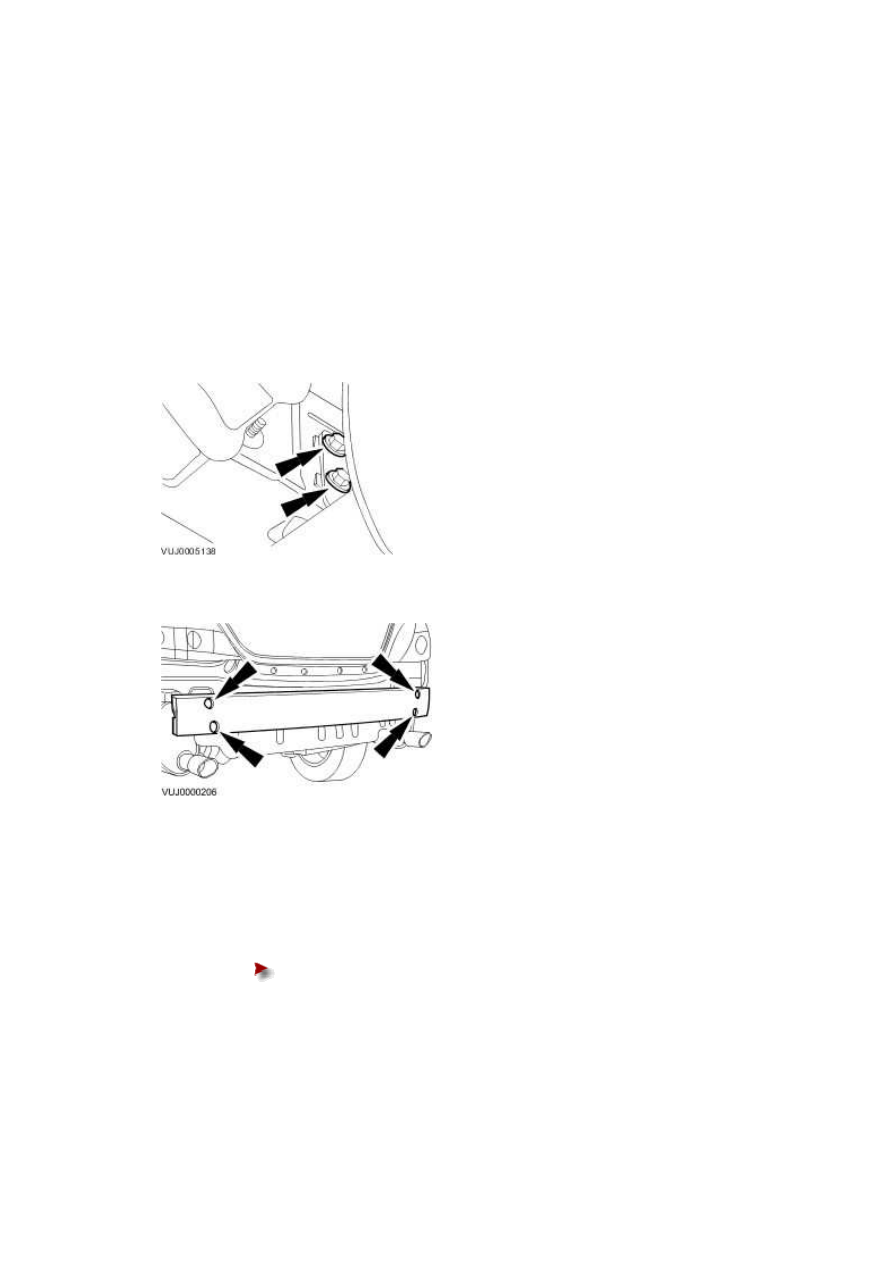

Remove the exhaust hanger.







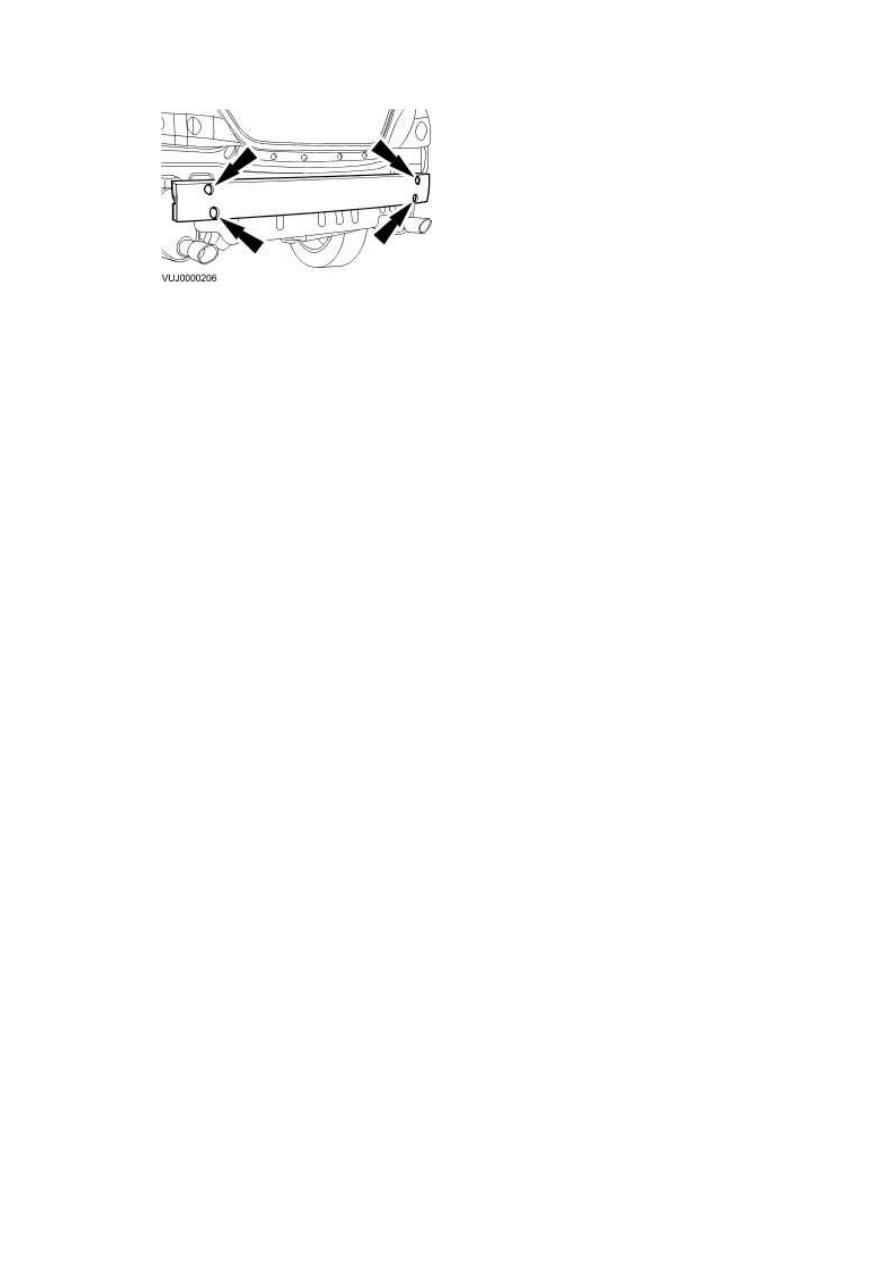

3 . Remove the rear bumper.






Installation



1 . To install, reverse the removal procedure.





Tighten to 17 Nm.











www.

Rear Bumper Cover - VIN Range: G00442-
>H18679 (76.22.74)

Removal



1 . Raise and support the vehicle. <<100-02>>





2 . Remove the side marker lamps. <<417-01>>

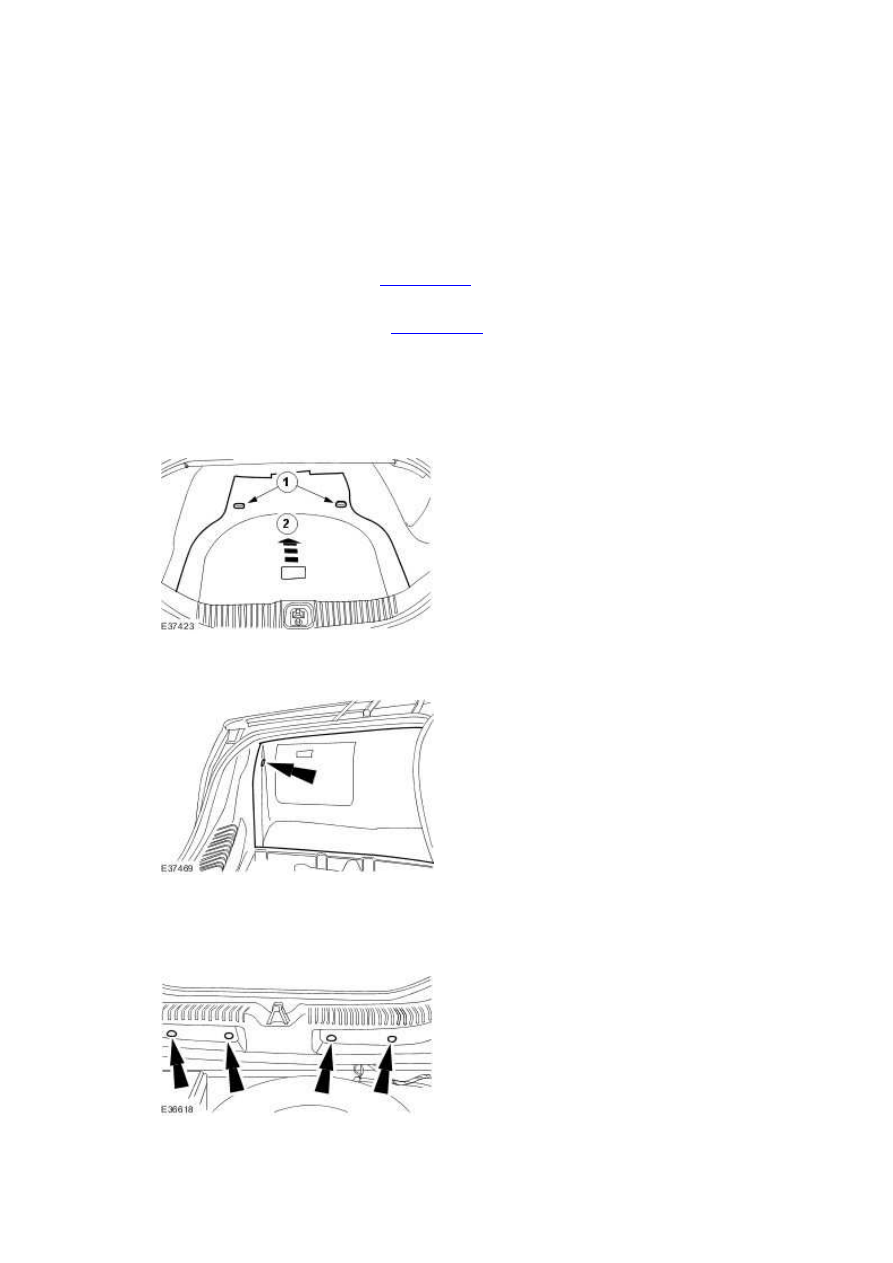

3 . Remove the luggage compartment floor covering.



1) Remove the luggage compartment floor covering securing screws.



2) Remove the luggage compartment floor covering.









4 . Remove the luggage compartment side trim panel.

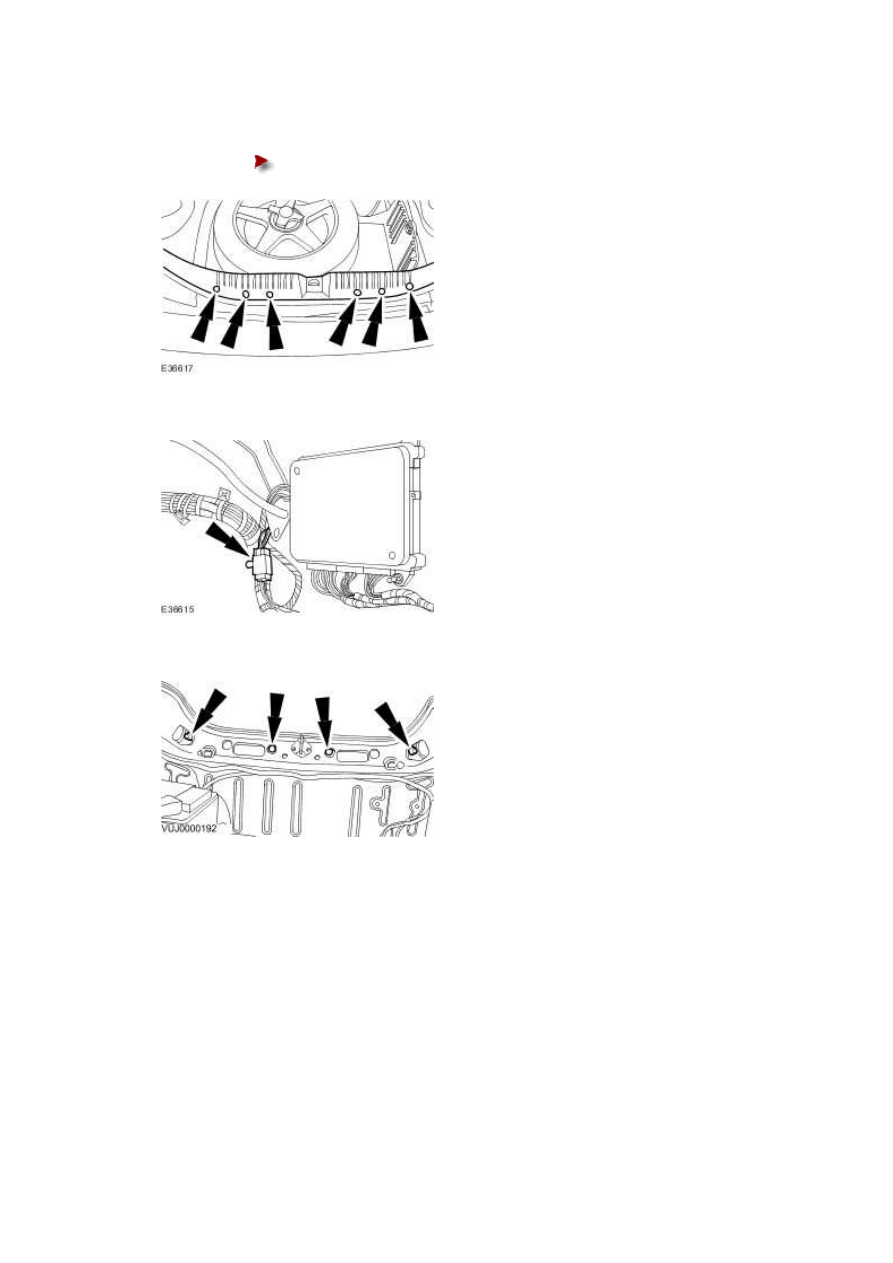

5 . Remove the rear luggage compartment trim retaining screws.







6 . Remove the rear luggage compartment trim.





Remove the rear luggage compartment trim retaining clips.









7 . Disconnect the side marker and parking aid electrical connector.







8 . Remove the rear bumper cover retaining bolts.







9 . NOTE:



Left-hand shown, right-hand similar.


Remove the rear fender splash shield retaining screw.
