  WARNING: 3M adhesive DP8005 is highly flammable. Do not smoke or carry lighted tobacco

or open flame of any type. Highly flammable vapors are always present and may ignite. Failure to

follow these instructions may result in personal injury.





  WARNING: 3M adhesive DP8005 is harmful. Avoid contact with the eyes. Avoid ingestion or

inhalation. Avoid contact with the skin. If the adhesive contacts the eyes, flush the eyes with cold

water for at least 15 minutes and seek immediate medical attention. If taken internally do not

induce vomiting, drink two glasses of water and seek immediate medical attention. If the adhesive

vapors are inhaled, remove the person to fresh air. If the signs/symptoms of inhalation persist,

seek medical attention. If the adhesive contacts the skin, immediately flush the skin with large

amounts of water. Remove contaminated clothing. If the irritation persists seek medical attention.

Failure to follow these instructions may result in personal injury.







5

.



  CAUTION: 3M adhesive DP8005 must only be applied using a 3M EPX applicator and

an orange 10:1 ratio applicator nozzle.





Make sure the applicator nozzle is correctly aligned on to the EPX applicator.







6

.



  CAUTION: 3M adhesive DP8005 has a work life of three minutes. Do not apply the

adhesive to more than one parking aid sensor holder at a time.





NOTE:





Make sure the adhesive is correctly mixed.



NOTE:





Apply enough adhesive to fill the joint.



NOTE:





Apply adhesive to one surface only.



Apply the adhesive to the parking aid sensor holder bonding surface.







7

.



NOTE:





Excess adhesive should be removed from the painted surface within ten minutes of

application.





NOTE:





Using a suitable tool, remove excess adhesive.



Fit the parking aid sensor holder immediately.





Apply pressure to the parking aid sensor holder until the adhesive sets.



www.

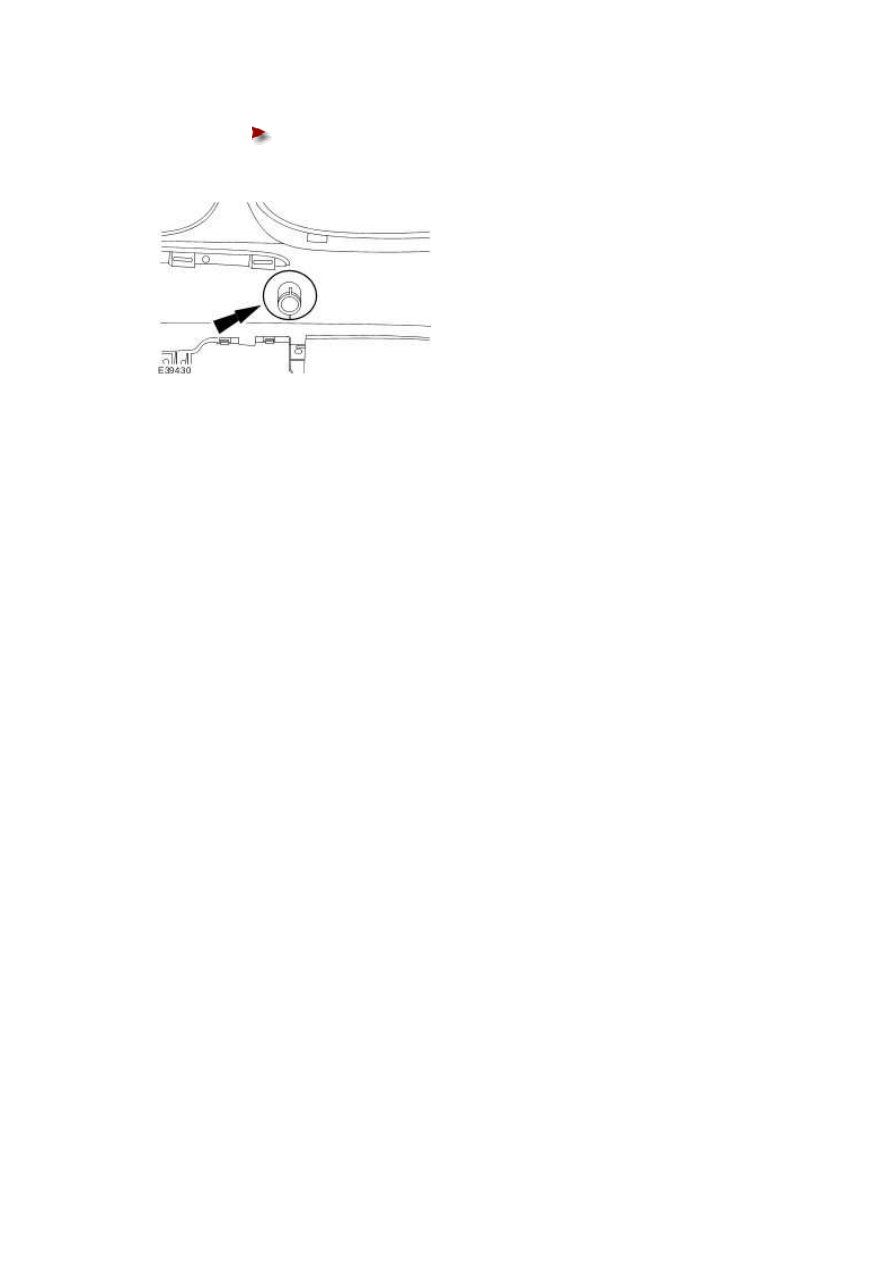

Secure the parking aid sensor holder to the bumper with a suitable

adhesive tape.











8

.



NOTE:





Allow the adhesive to cure for 24 hours at room temperature before fitting the parking

aid sensor.





To install, reverse the removal procedure.









Front Bumper Cover - VIN Range: H18680-
>H99999 (76.22.78)

Removal

All vehicles



1 . Remove the radiator grille.

For additional information, refer to Radiator Grille (76.55.03)





2 . NOTE:





Right-hand shown, left-hand similar.

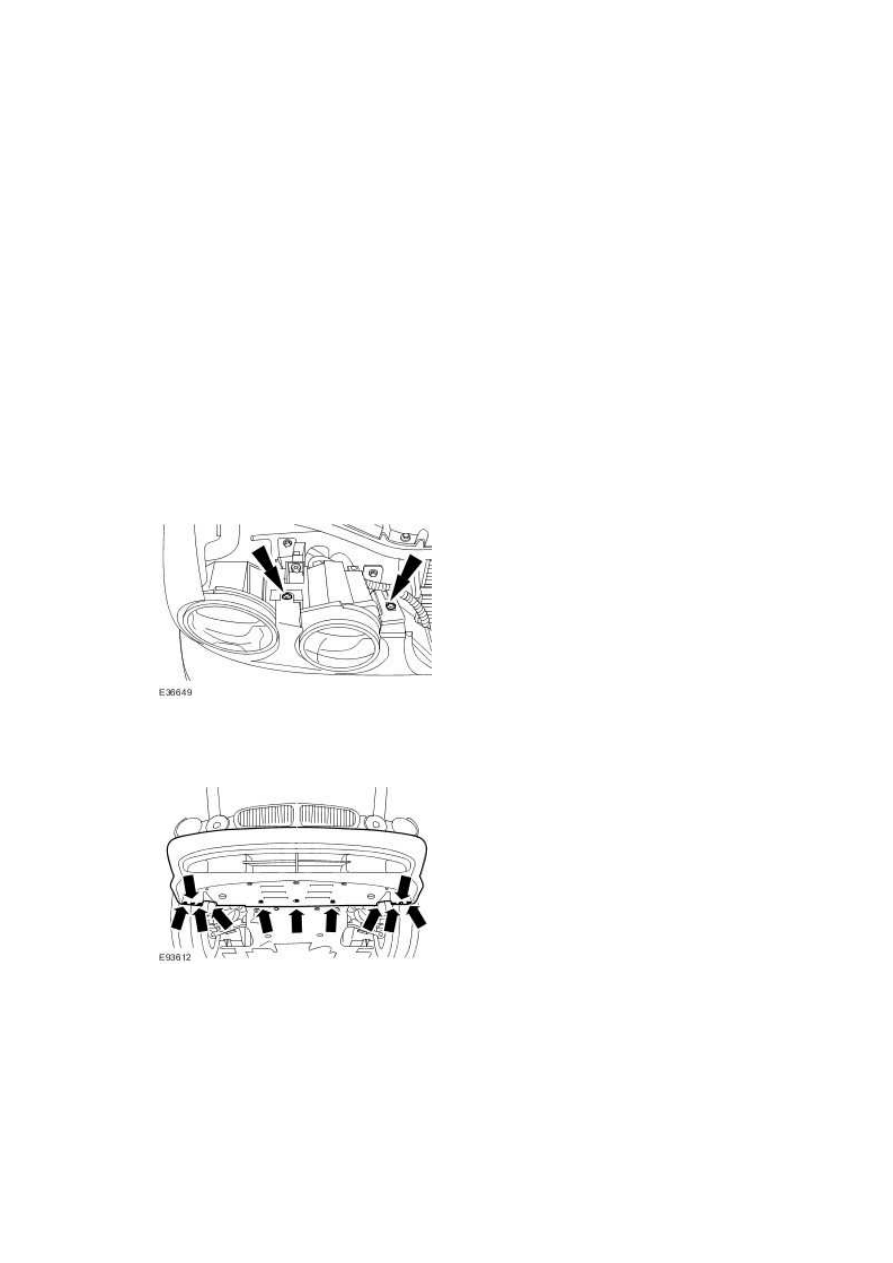

Detach the front bumper cover retaining clips.







3 . Detach the radiator splash shield.







4 . NOTE:





Right-hand shown, left-hand similar.
