Front Bumper Cover - VIN Range: G00442-
>H18679 (76.22.78)

Removal

All vehicles



1 . Remove the radiator grille. <<501-08>>





2 . Remove the side marker lamps. <<417-01>>

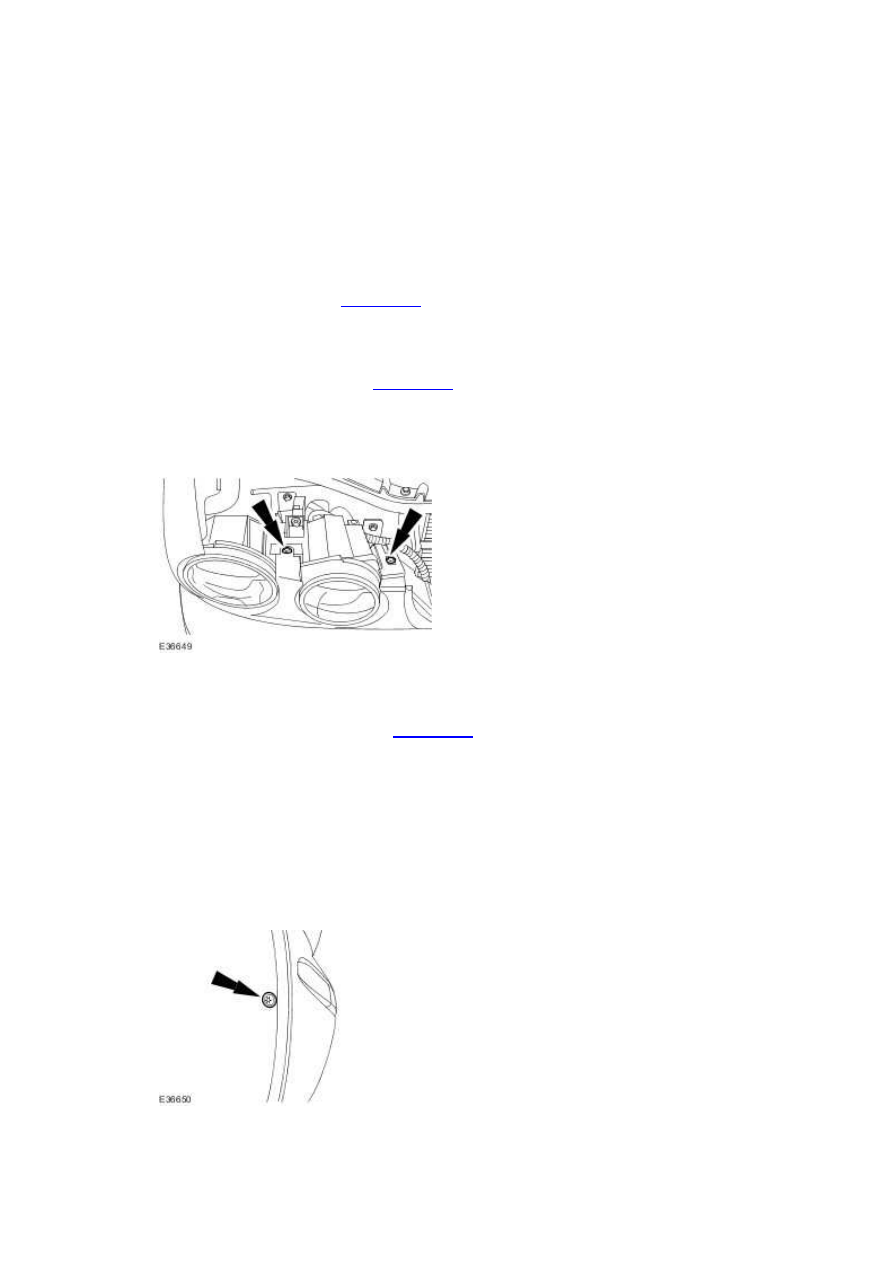

3 . Detach the front bumper cover retaining clips.







4 . Remove the radiator splash shield. <<501-02>>





5 . NOTE:





Right-hand shown, left-hand similar.



Detach the front fender splash shield.

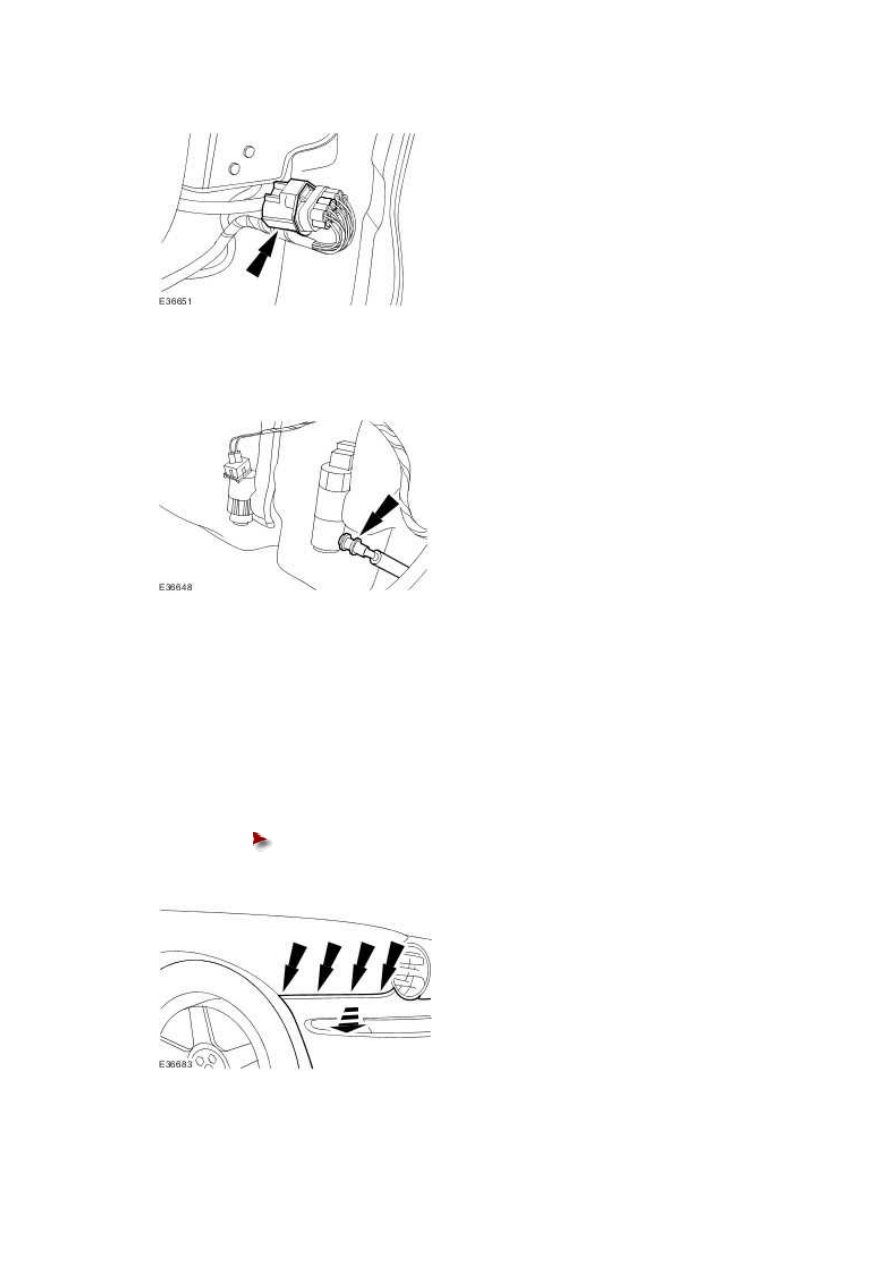

6 . Disconnect the lighting electrical connector.





Vehicles with headlamp washers



7 . Detach the headlamp washer hose from the reservoir.





All vehicles



8 . NOTE:





Right-hand shown, left-hand similar.



Remove the front bumper cover.





Detach the front bumper cover from the retaining clips.









www.

Vehicles with parking aid

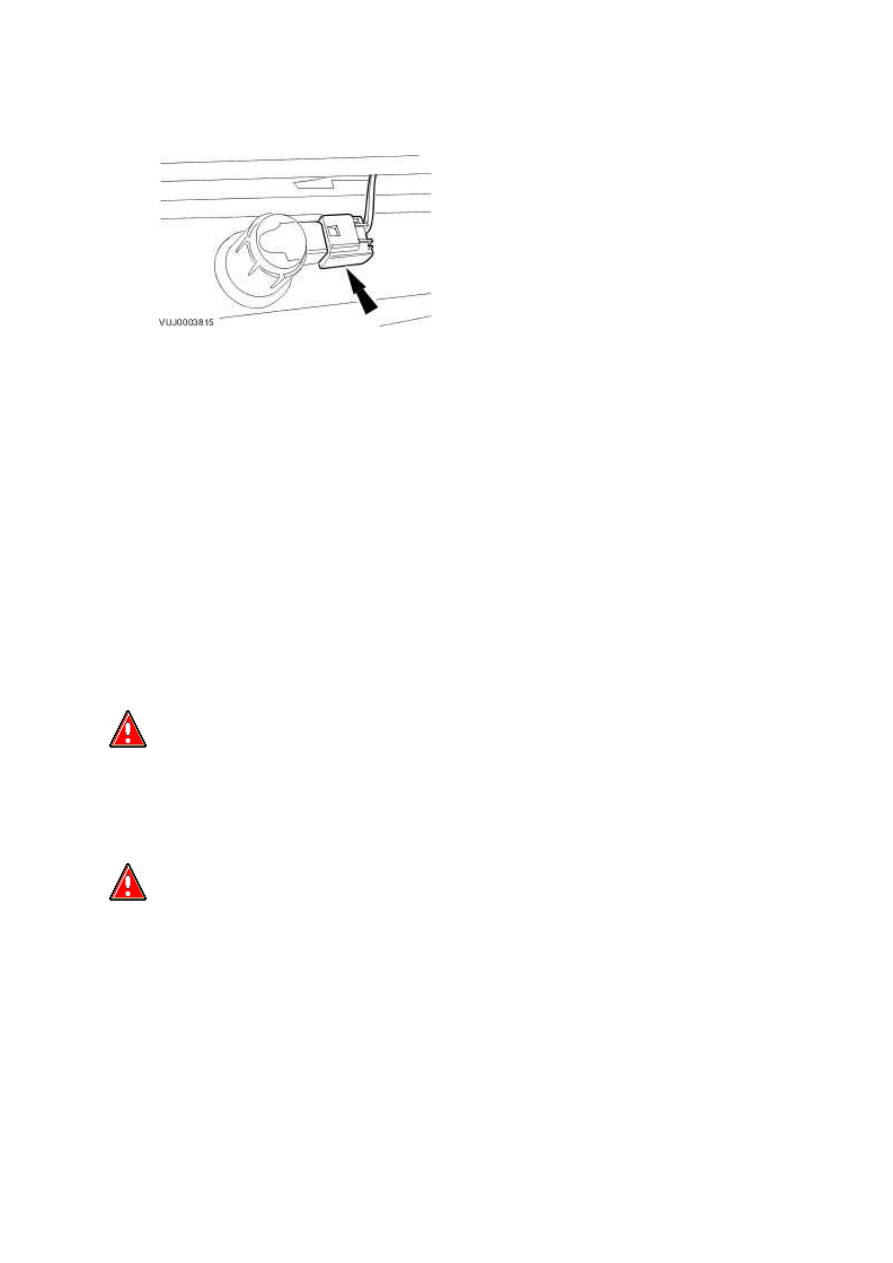

9 . Disconnect the parking aid sensor electrical connectors.







Installation

All vehicles



1 . To install, reverse the removal procedure.



Vehicles with parking aid



2

.



Carry out the following procedure if a new bumper cover or a new parking aid sensor holder

is to be fitted.





  WARNING: 3M VHB surface cleaner is highly flammable. Do not smoke or carry lighted

tobacco or open flame of any type. Highly flammable vapors are always present and may ignite.

Failure to follow these instructions may result in personal injury.





  WARNING: 3M VHB surface cleaner is harmful. Avoid contact with the eyes. Avoid ingestion

or inhalation. Avoid contact with the skin. If the cleaner contacts the eyes, flush the eyes with cold

water for at least 15 minutes and seek immediate medical attention. If taken internally do not

induce vomiting, seek immediate medical attention. If the vapors are inhaled, remove the person

to fresh air. If the signs/symptoms of inhalation persist, seek medical attention. If the cleaner

contacts the skin, immediately flush the skin with large amounts of water. Remove contaminated

clothing. If the irritation persists seek medical attention. Failure to follow these instructions may

result in personal injury.







3

.



NOTE:





New parking aid sensor holders should be painted before assembly. Do not paint the

bonding surface.





NOTE:





Wipe in one direction only.



Wipe the bonding surface of the parking aid sensor holder with 3M VHB surface cleaner.







4

.



NOTE:





New bumper covers should be painted before assembly. Do not paint the bonding

surface.





NOTE:





Wipe in one direction only.



NOTE:





Front bumper cover shown, rear similar.

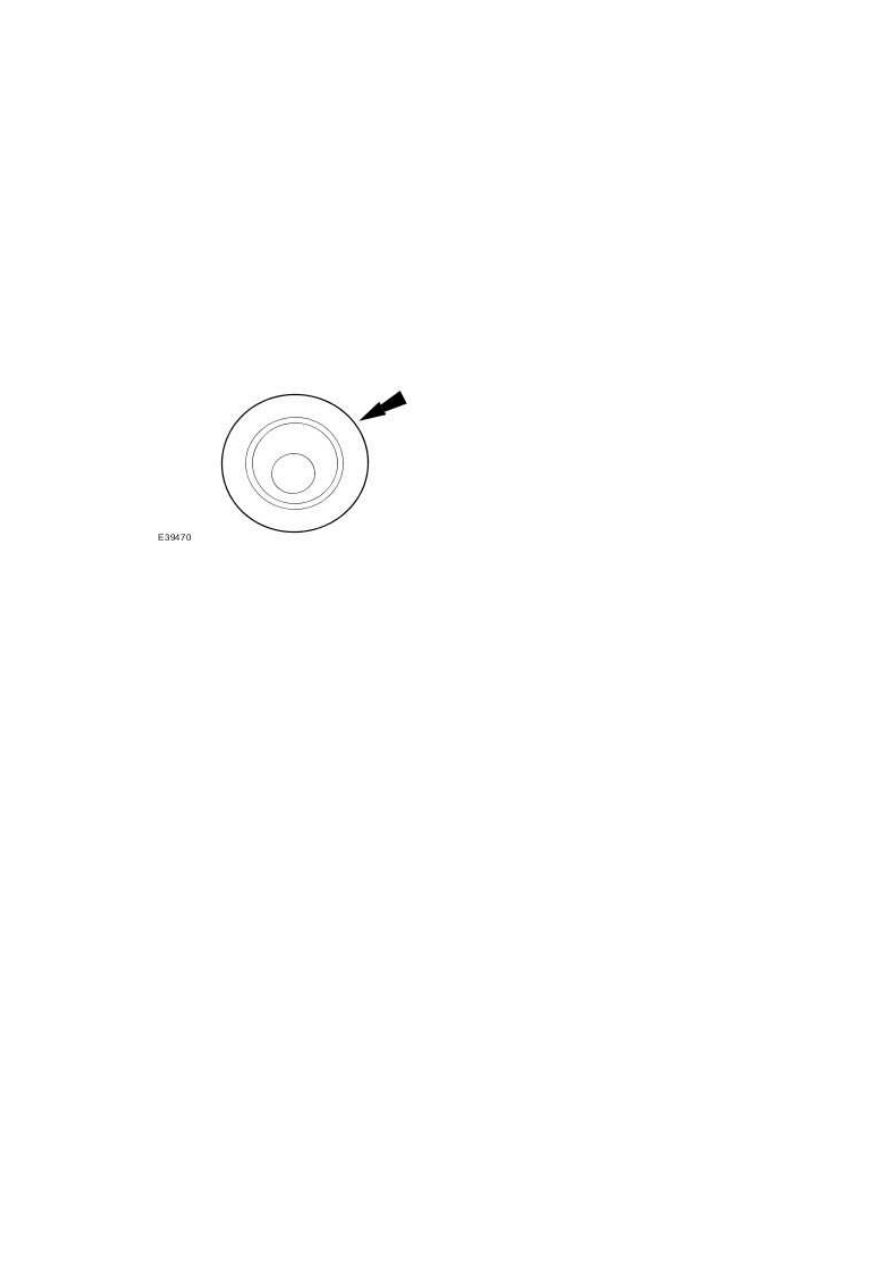

Wipe the area around the front bumper cover holder aperture with 3M VHB surface cleaner.
