Diagnosis and testing





Glass, Frames and Mechanisms

Inspection and Verification

1 . Verify the customer concern by operating the system.

2 . Visually inspect for obvious signs of mechanical and electrical damage.

Visual Inspection Chart

Mechanical

Electrical

•



Window glass.

•



Window regulator.

•



Fuse(s).

•



Window motor.

•



Loose or corroded electrical connector(s).

•



Switch.

•



Circuit(s).


1 . If an obvious cause for an observed or reported concern is found, correct the cause (if
possible) before proceeding to the next step.

2 . If the concern is not visually evident, verify the symptom and refer to the Jaguar Approved
Diagnostic System.



Removal and installation





Front Door Window Glass (76.31.01)

Removal

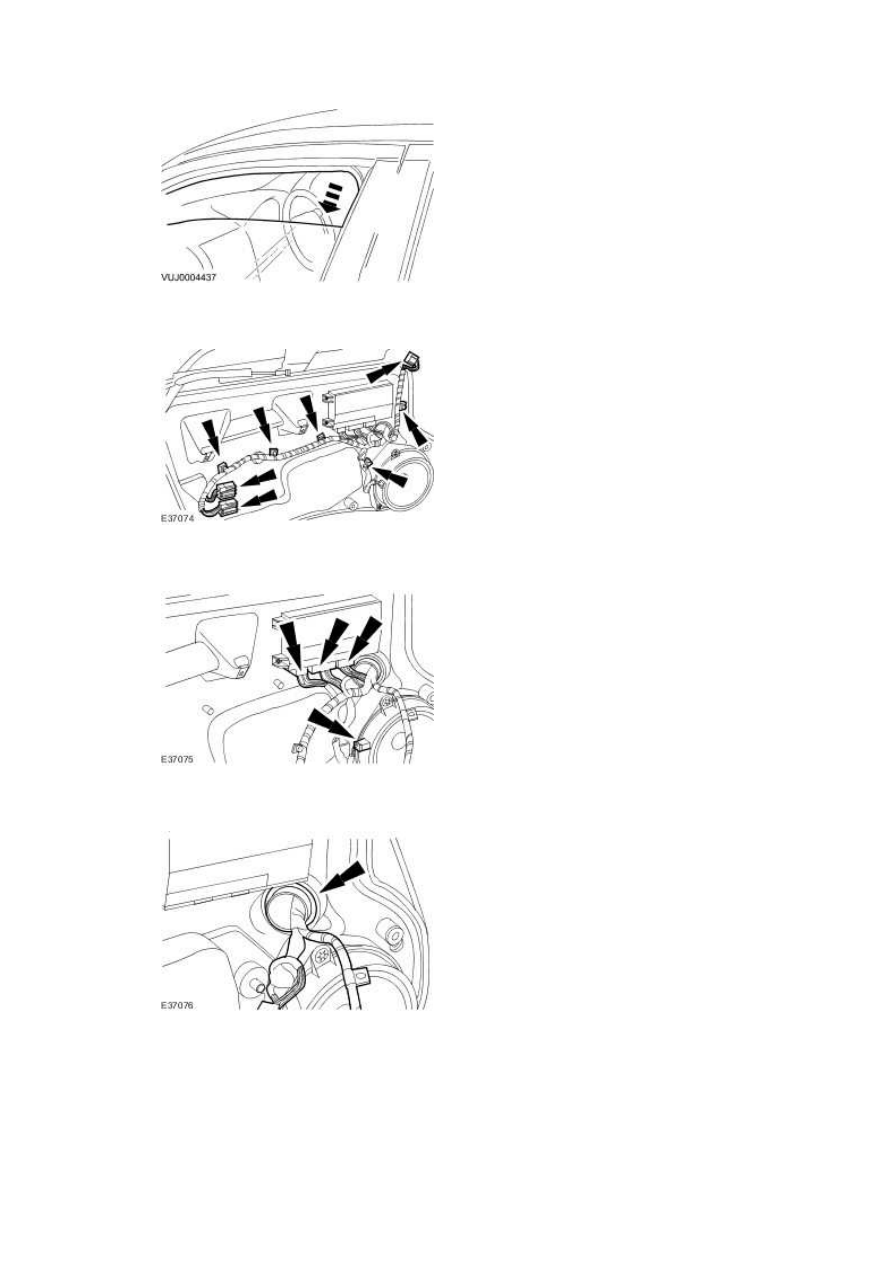

1 . Lower the front door window glass approximately 290 mm (11.4 in).







2 . Detach the front door wiring harness.







3 . Disconnect the electrical connectors.







4 . Detach the front door wiring harness grommet.

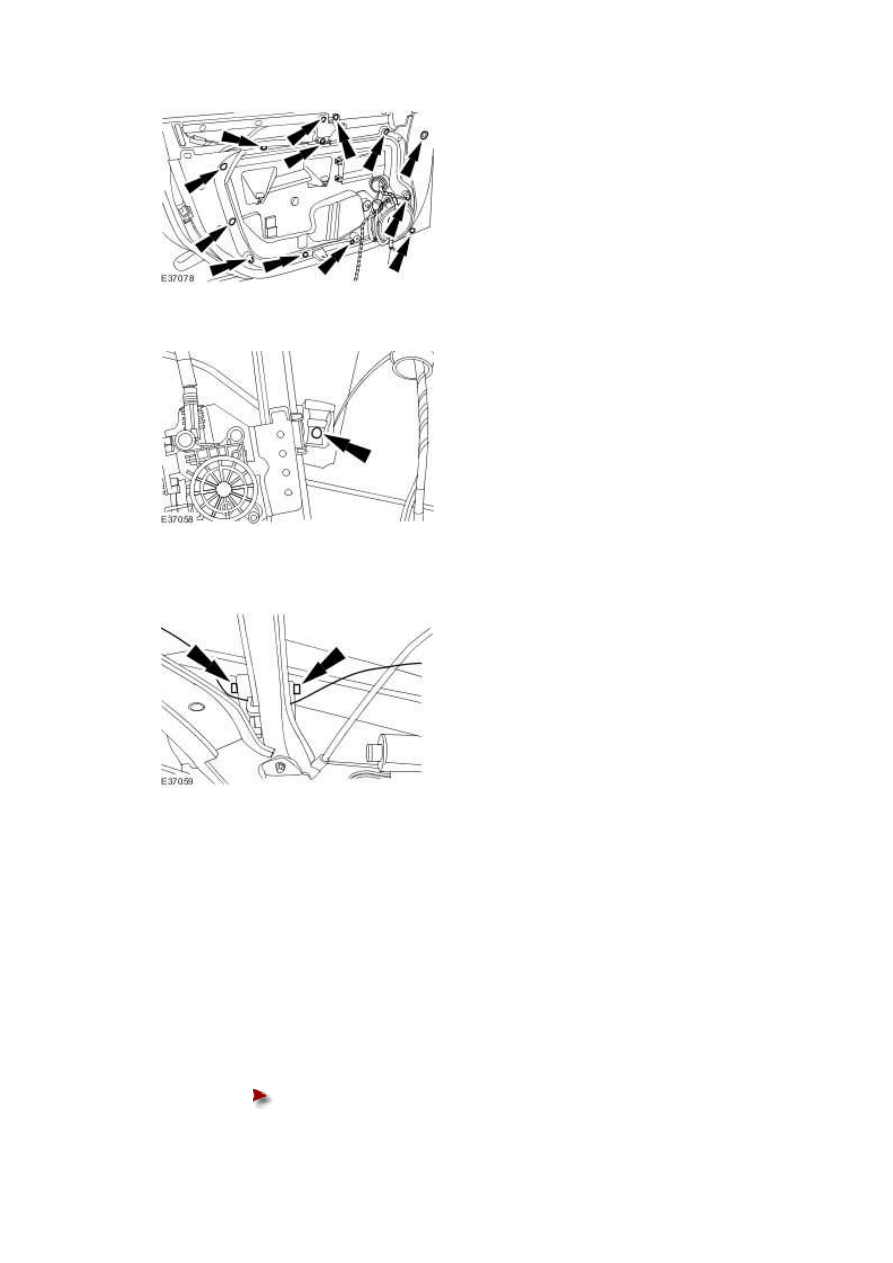

5 . Remove the front door inner weathershield.

www.

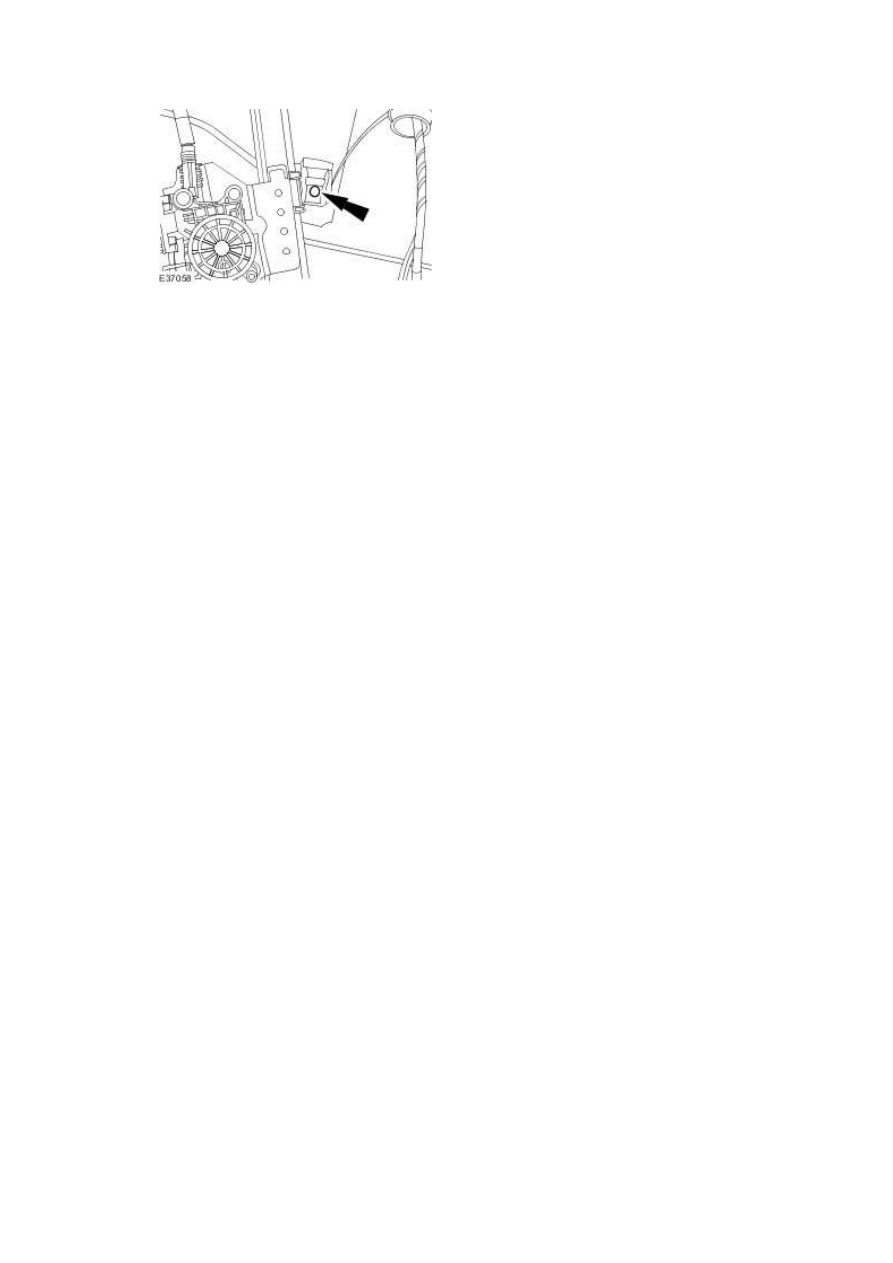

6 . Remove the front door window glass retaining bolt.







7
.

Detach the front door window glass from the front door window regulator retaining
clip.







8 . Remove the front door window glass.




Installation



1
.

NOTE:



Make sure the front door window glass is correctly located to the front door
window regulator.


To install reverse the removal procedure.





Tighten to 7 Nm.
