Jaguar XJ (X350). Manual - part 1481

Assembly and disassembly





Rear Seat Backrest - Vehicles With:
40/20/40 Split Seat (76.70.48)

Disassembly







1 . Remove the rear outer seat backrest.

For additional information, refer to Rear Outer Seat Backrest (76.70.76)

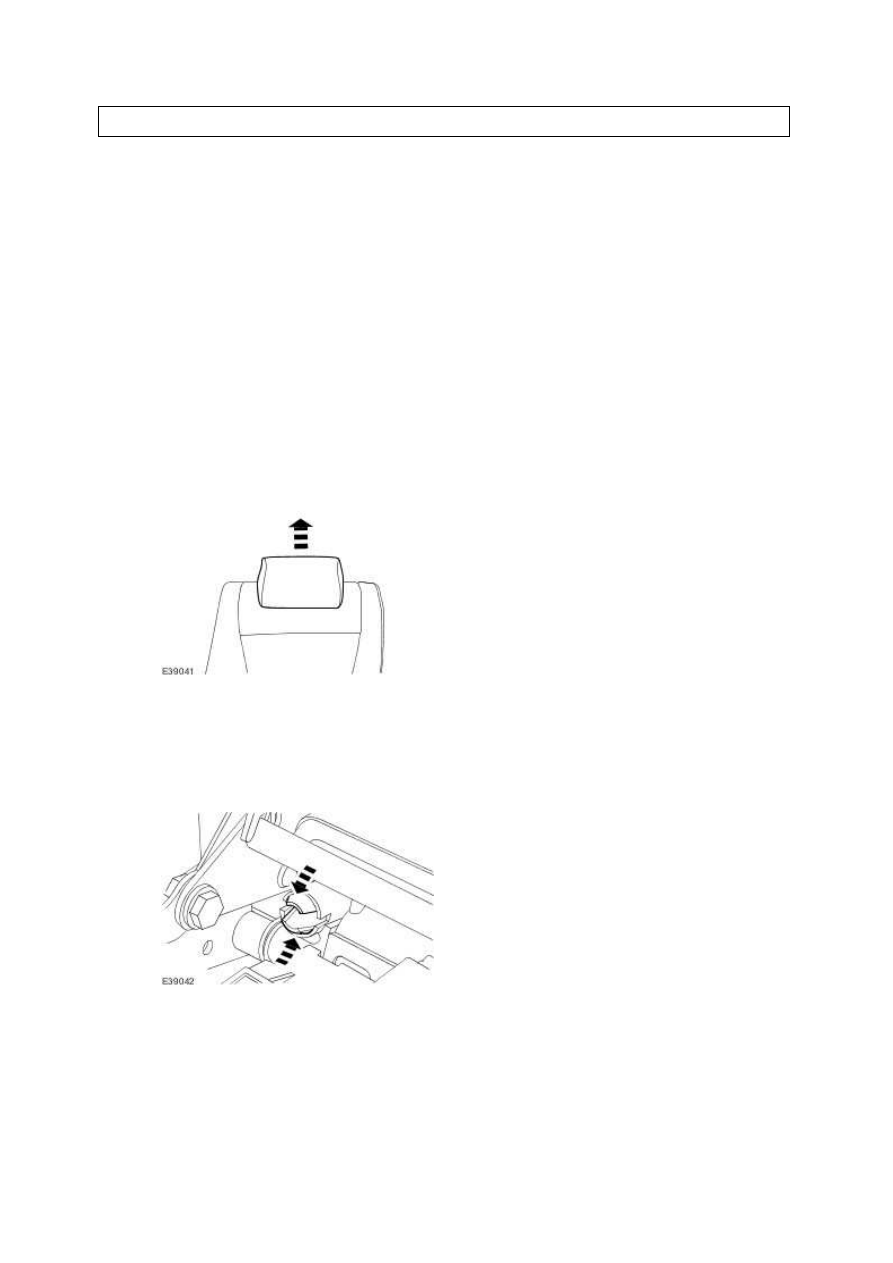

2 . Remove the rear seat head restraint.







3 . NOTE:



Left-hand shown, right-hand similar.


Detach the rear seat head restraint retaining post.







4 . NOTE:



Left-hand shown, right-hand similar.

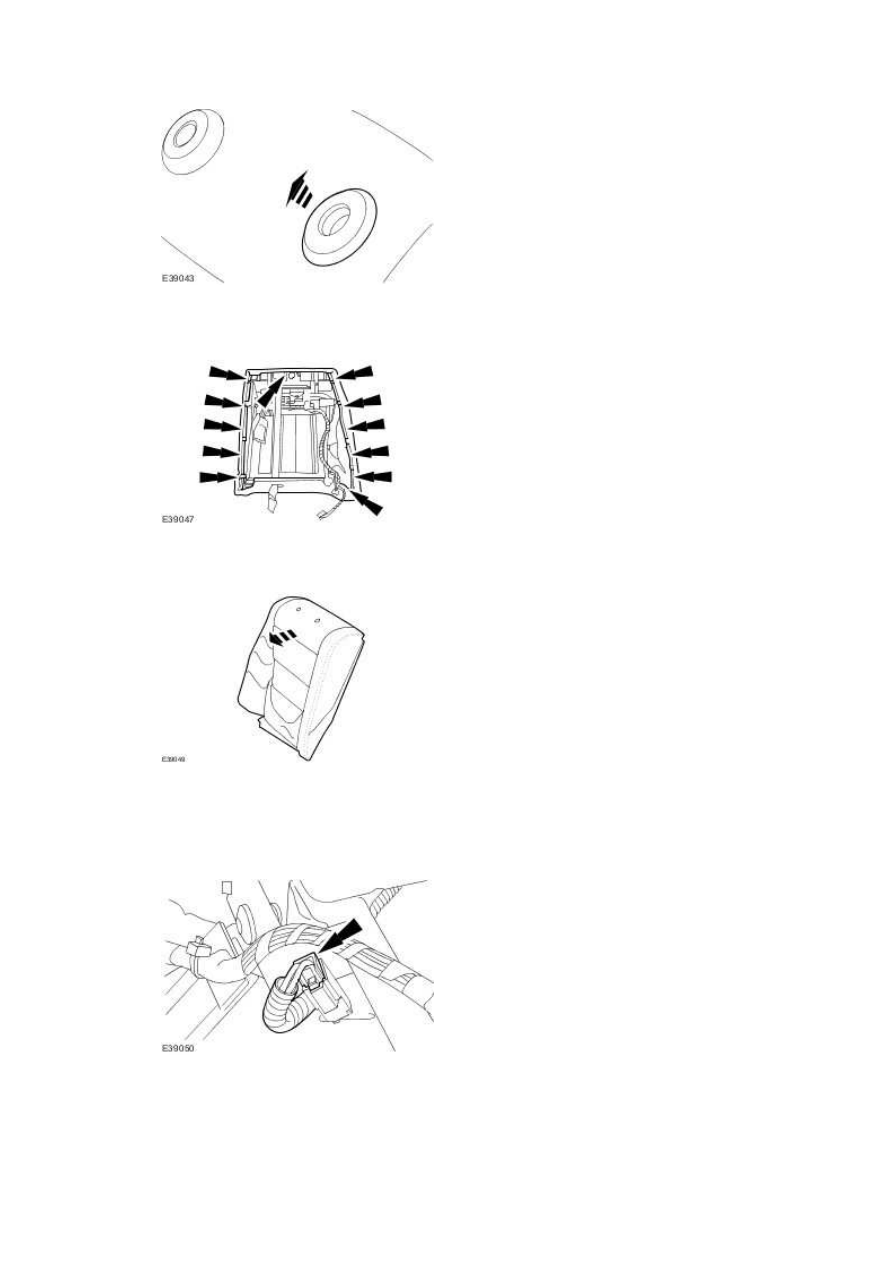

Remove the rear seat head restraint retaining post.







5 . Detach the rear seat outer backrest cover.







6 . Detach the rear seat backrest cover and cushion.







7 . Remove the rear seat backrest cover and cushion.



•

  Disconnect the rear seat backrest heater pad electrical connector.

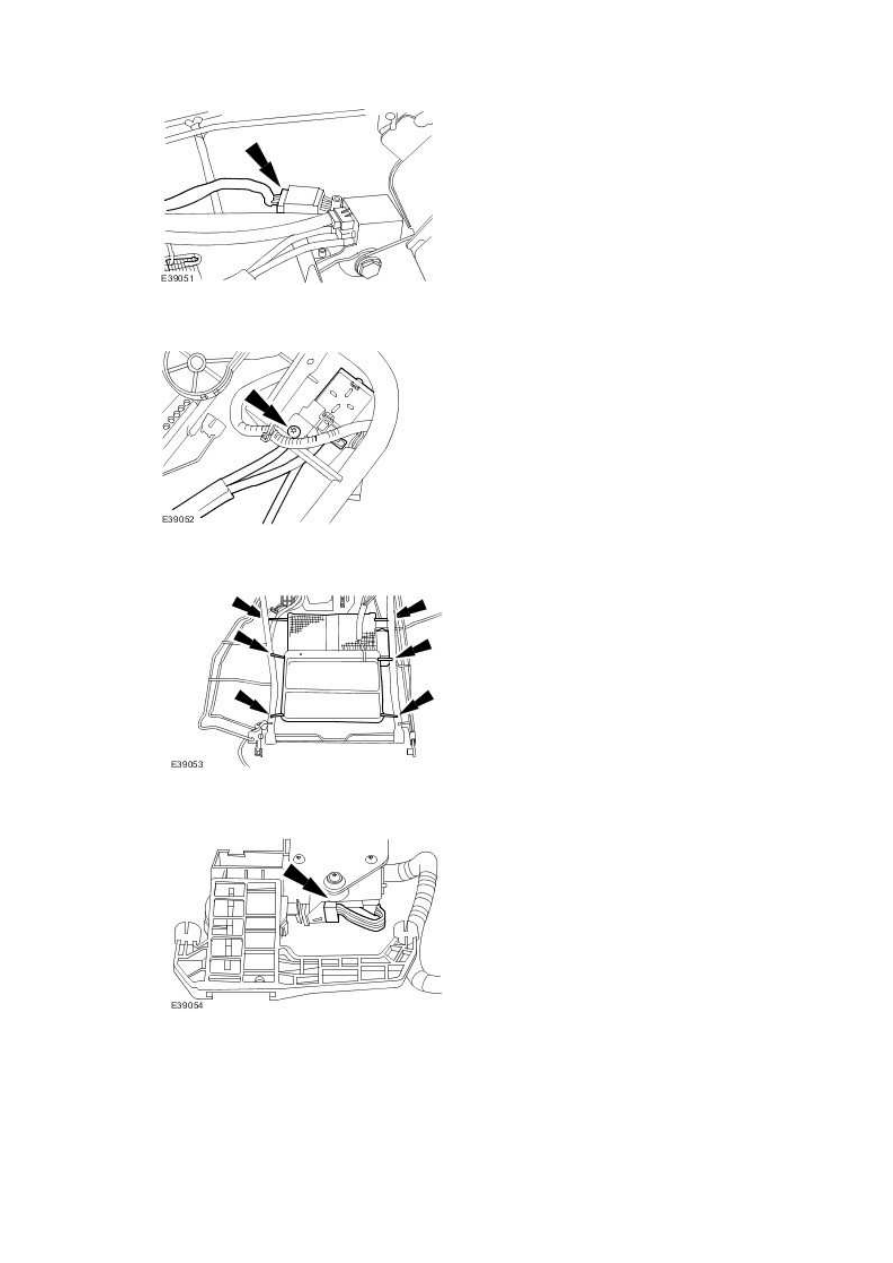

8 . Disconnect the rear seat lumbar support electrical connector.

www.







9 . Detach the rear seat lumbar support control valve.







10 . Remove the rear seat lumbar support.







11 . Disconnect the rear seat head restraint motor electrical connector.

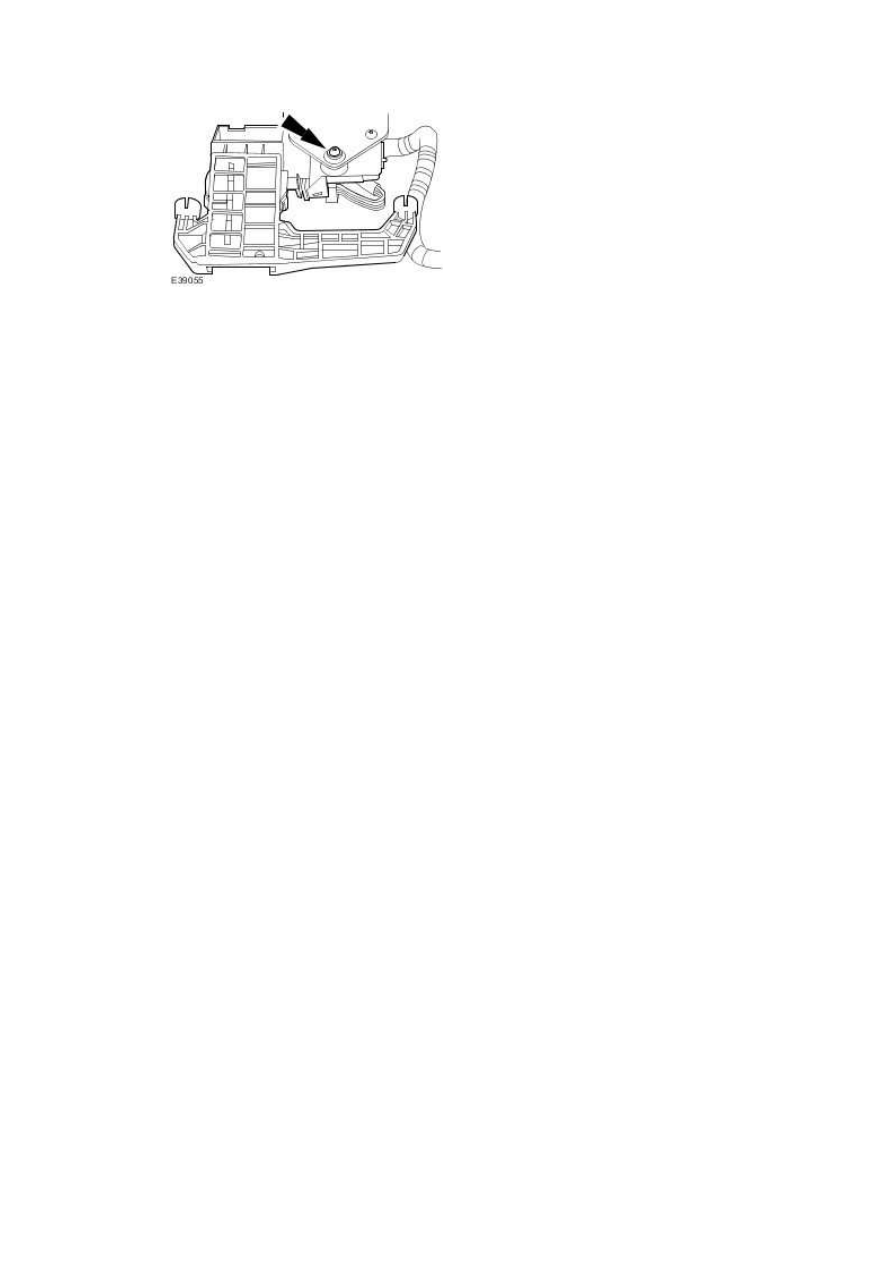

12 . Remove the rear seat head restraint motor.





Assembly







1 . To install, reverse the removal procedure.
