Jaguar XJ (X350). Manual - part 1480

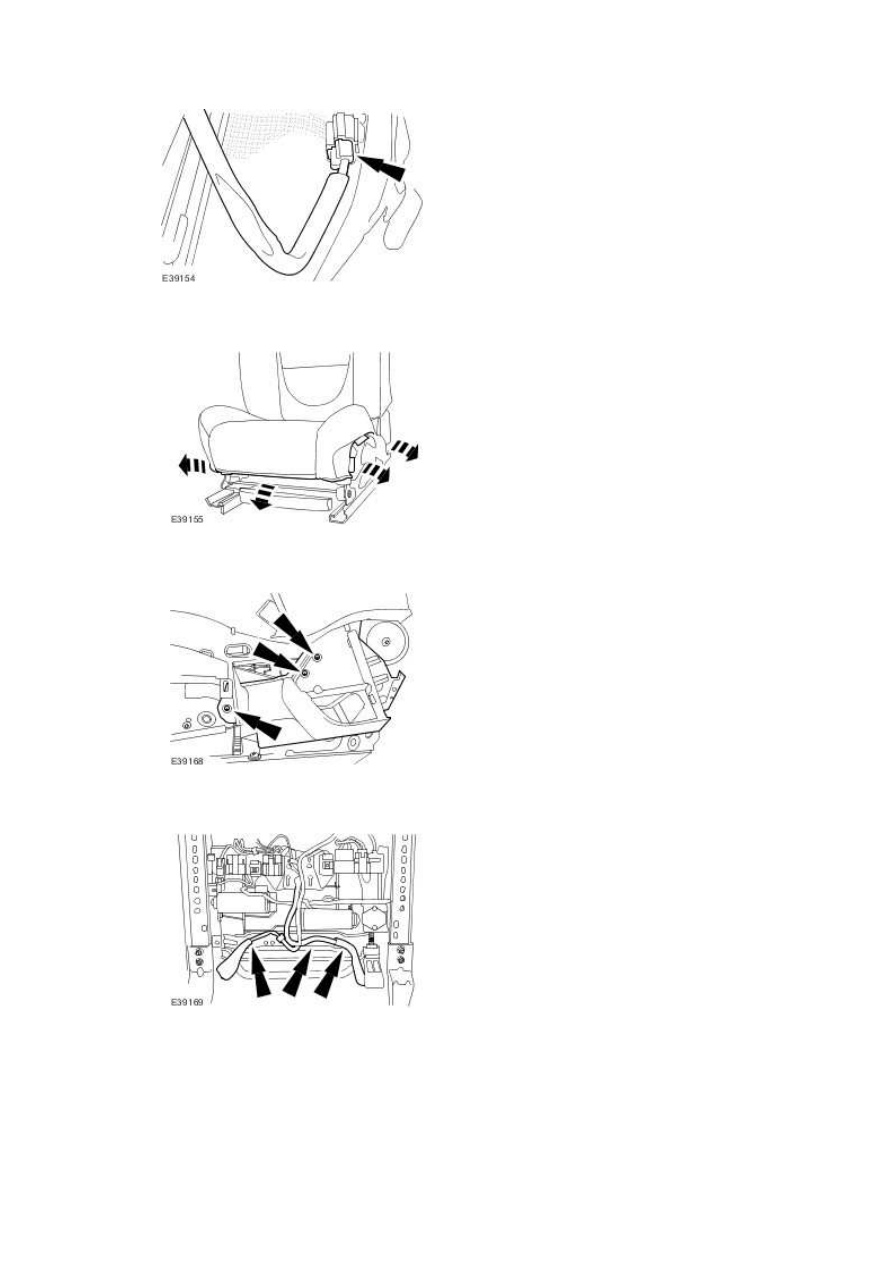

10 . Remove the front seat cushion and cushion cover assembly.







11 . Remove the front seat backrest outer trim panel.







12 . Detach the seat base wiring harness.







13 . Disconnect the electrical connectors.

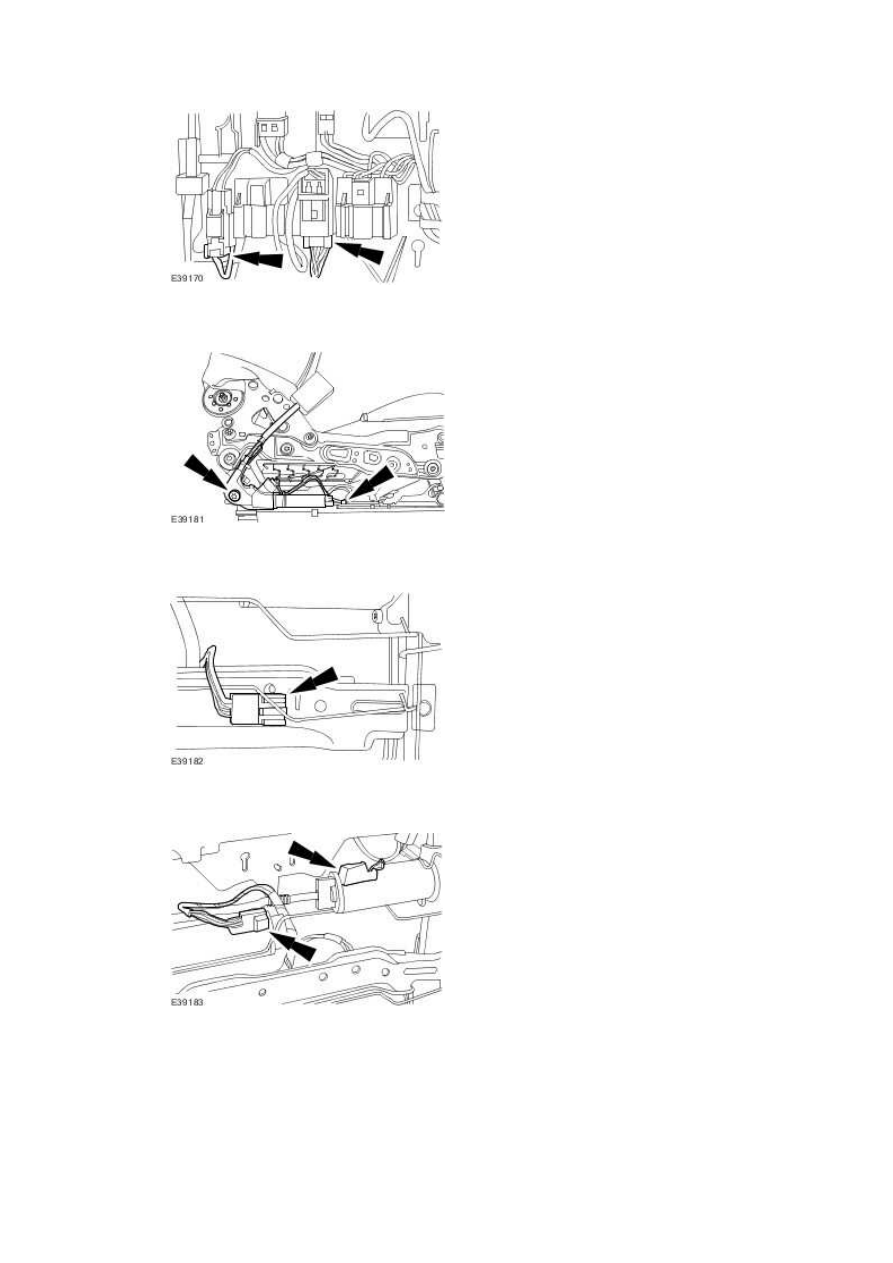

14 . Remove the front seat belt buckle.







15 . Detach the front seat cushion heater pad electrical connector.







16 . Disconnect the seat base runner motors electrical connectors.







17 . Detach the driver seat module retaining bracket.

www.







18
.

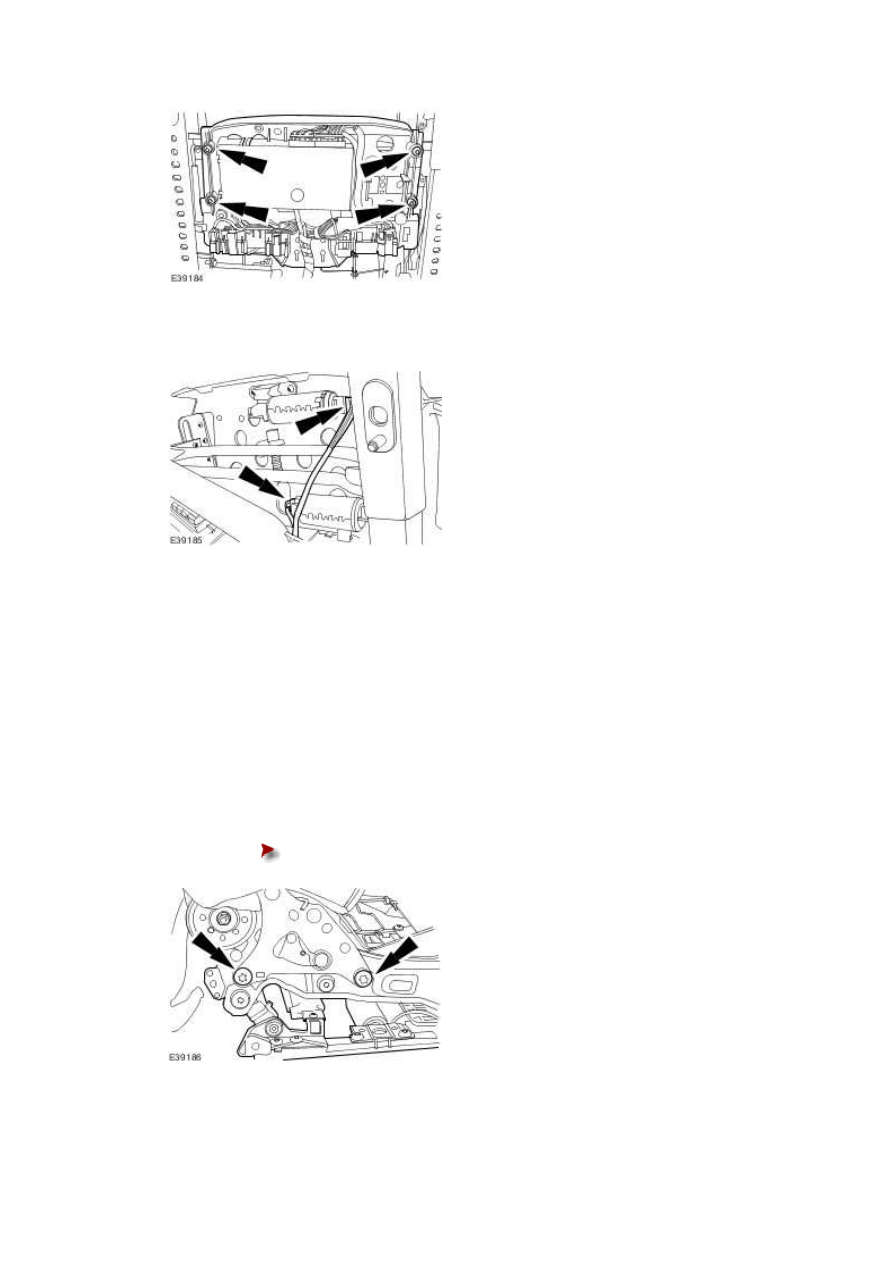

Disconnect the seat base height adjustment and cushion extend motors electrical
connectors.







19
.

NOTE:



Do not remove or carry out any repairs to the anti-whiplash system (AWS) on
the front seat back.


NOTE:



In the event of the AWS operating, there are no serviceable components.


NOTE:



Right-hand shown, left-hand similar.


Remove the seat base.





Remove the front seat backrest retaining bolts.

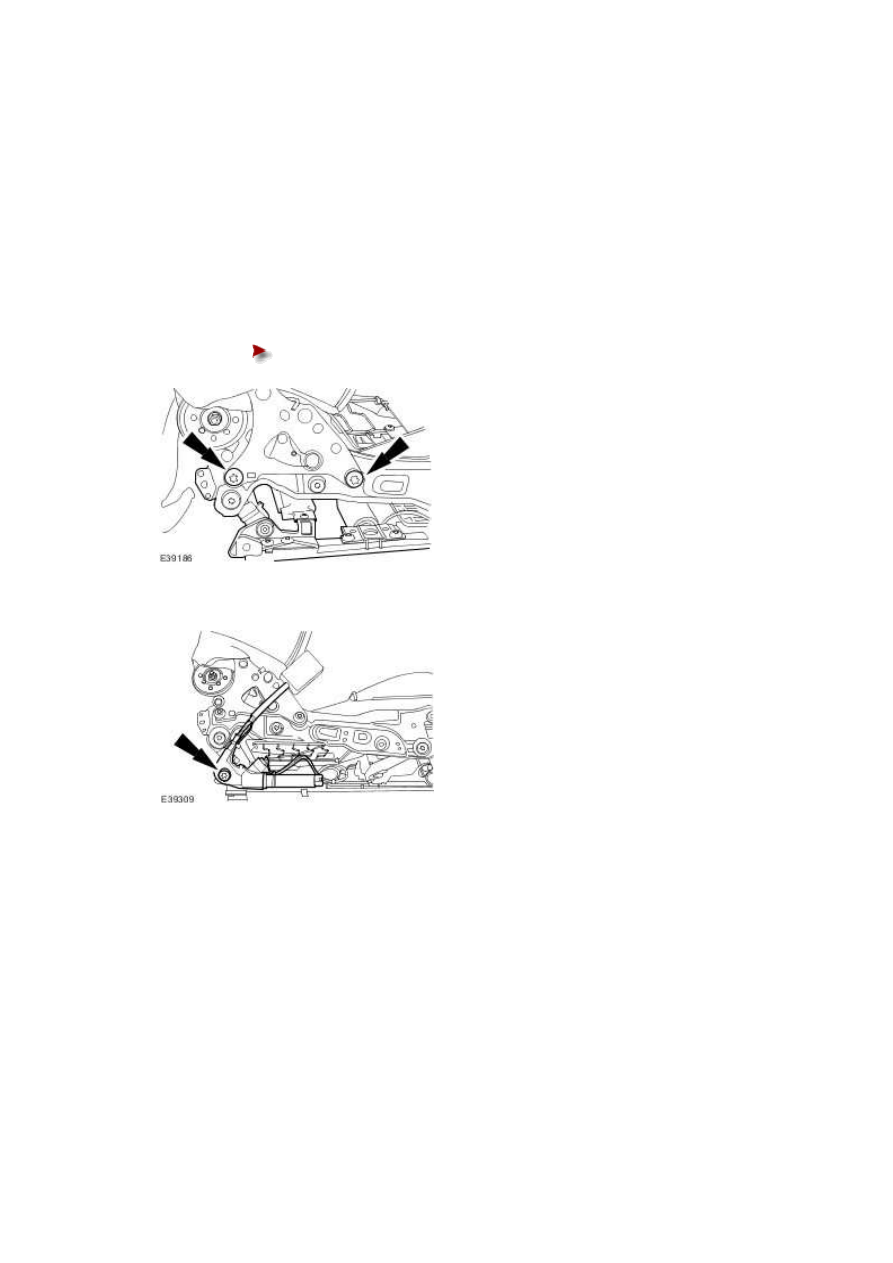

Installation



1
.

NOTE:



Do not remove or carry out any repairs to the anti-whiplash system (AWS) on the
front seat back.


NOTE:



In the event of the AWS operating, there are no serviceable components.


To install, reverse the removal procedure.





Tighten to 25 Nm.









2 . Tighten to 35 Nm.
